№1469 от 02.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 182992
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Термопреобразователи с унифицированным выходным сигналом Метран-2700
Приказы по основной деятельности по агентству Вн. Приказ № 1469 от 02.09.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» сентября 2020 г. № 1469
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи с унифицированным выходным сигналом Метран-2700
Назначение средства измеренийТермопреобразователи с унифицированным выходным сигналом Метран-2700 (далее -ТП) предназначены для измерений температуры различных сред, поверхностей и малогабаритных подшипников.
Описание средства измеренийПринцип действия ТП основан на преобразовании сигнала первичного преобразователя (ПП) в унифицированный выходной сигнал постоянного тока 4-20 мА или 20-4 мА измерительным преобразователем (ИП). ИП может встраиваться в соединительную головку или монтироваться на рейке DIN.
ТП подразделяются:
-
- по типу применяемых ПП - на ТП с преобразователями термоэлектрическими (номинальная статическая характеристика преобразования (НСХ) типа К, N, S, В по ГОСТ 661694) и с термопреобразователями сопротивления (НСХ типа 100П, Pt100, 50М, 100М по ГОСТ 6651-2009);
-
- по связи между входными и выходными цепями - ТП без гальванической связи.
ТП имеют исполнения, предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
ТП, предназначенные для работы во взрывоопасных средах, имеют виды взрывозащиты: «искробезопасная электрическая цепь» (исполнение Exia),
«взрывонепроницаемая оболочка» (исполнение Exd).
ТП может быть настроен на любой диапазон измерений, лежащий внутри максимального диапазона измерений и превышающий минимальный диапазон измерений в соответствии с таблицей 2.
Общий вид ТП представлен на рисунке 1 и 2.

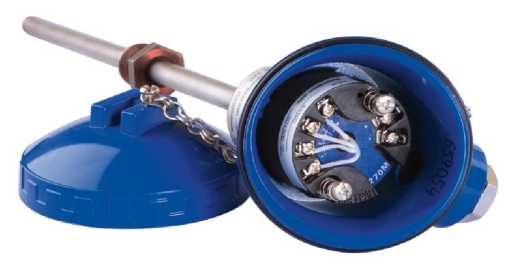

Рисунок 1 - Термопреобразователи с унифицированным выходным сигналом Метран-2700

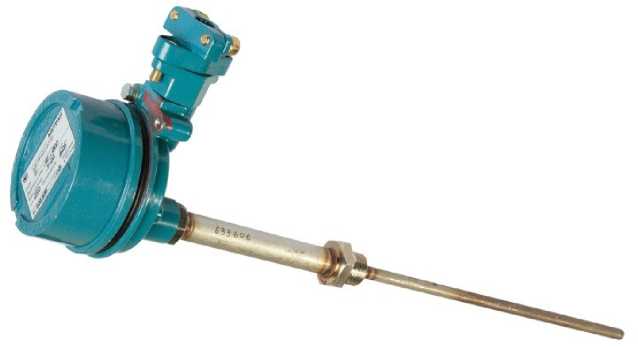

Рисунок 2 - Термопреобразователи с унифицированным выходным сигналом
Метран-2700
Пломбирование ТП не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) преобразователей является неизменяемым и не считываемым. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
00248-7301 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур для ТП с НСХ, °С *) Pt100 100П 50М, 100М K N S B |
от -50 до +600 от -50 до +500 от -50 до +180 от -40 до +1000 от -40 до +1200 от 0 до +1300 от +600 до +1600 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Минимальный диапазон измерений, °С | |
|
- для ТП с НСХ типа Pt100, 100П, 50М, 100М |
10 |
|
- для ТП с НСХ типа K, N, S, B |
25 |
|
Пределы допускаемой основной приведенной (к диапазону измерений, С) погрешности, % **) - для ТП с НСХ типа Pt100, 100П, 50М, 100М |
±0,15; ±0,25 |
|
- для ТП с НСХ типа K, N, S, B |
±0,25; ±0,5 |
|
Пределы допускаемой основной абсолютной погрешности, С **) - для ТП с НСХ типа Pt100, 100П |
±0,4 |
|
- для ТП с НСХ типа 50М, 100М |
±0,5 |
|
- для ТП с НСХ типа K, N, S, B |
±1,0 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, %. |
±0,1 |
|
Нормальные условия измерений:
|
от +18 до +28 от 84 до 106,7 80 |
|
*) Максимальный диапазон измерений. Конкретные значения диапазона измерений и погрешности измерений ТП указаны в паспорте и на табличке при выпуске из производства. Допускается перенастройка ТП на любой другой диапазон измерений, лежащий внутри максимального диапазона измерений и превышающий минимальный диапазон измерений для данной модели. При этом соответствующая запись должна быть сделана в паспорте средства измерения. **) Допускаемая основная погрешность ТП выражается в виде основной приведенной погрешности или основной абсолютной погрешности в зависимости от того, что больше. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал, мА |
от 4 до 20; от 20 до 4 |
|
Показатель тепловой инерции, с, не более | |
|
- для ТП с НСХ типа Pt100, 100П, 50М, 100М |
80 |
|
- для ТП с НСХ типа K, N, S, B |
500 |
|
Пульсация выходного сигнала, % от диапазона изменения выходного сигнала, не более |
0,25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Сопротивление нагрузки, Ом, не более
Напряжение питания, В
-для исполнения Exia Потребляемая мощность, Вт, не более Устойчивость к воздействию внешнего переменного магнитного поля Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
1300 780 |
|
от 12 до 42 от 12 до 30 | |
|
1,0 частота (50±1) Гц напряженность до 400 А/м группы N2, V1, V2, G1 | |
|
Условия эксплуатации:
|
от -51 до +85 98 |
|
Условия при транспортировании:
|
от -50 до +50 98 |
|
Степень защиты от воды и пыли |
IP 65 |
|
Вид взрывозащиты |
«искробезопасная электрическая цепь» уровня «ia»; «взрывонепроницаемая оболочка» |
|
Габаритные размеры, мм, не более
|
10008 323 105 110 10040 |
|
Масса, кг, не более |
9 |
|
Вероятность безотказной работы за 1000 ч, не менее |
0,8 |
|
Средний срок службы лет, не менее (при номинальной температуре применения)
|
8 6 |
|
Средний ресурс работы для ТП с НСХ типа S, B (при номинальной температуре применения), ч |
6000 |
наносится на табличку ТП способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность средства измеренийКомплектность поставки ТП приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
Термопреобразователь с унифицированным выходным сигналом |
Метран-2700 |
1 шт. | |
|
Руководство по эксплуатации |
СПГК.5242.000.00 РЭ |
1 экз. |
На 10 штук ТП и меньшее количество при поставке в один адрес |
|
Паспорт |
СПГК.5242.000.00 ПС |
1 экз. | |
|
Методика поверки |
МИ 4211-018-2013 с изменением №1 |
1 экз. |
На 10 штук ТП и меньшее количество при поставке в один адрес |
осуществляется по документу МИ 4211-018-2013 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Методика поверки» с изменением №1, утвержденному ФБУ «Челябинский ЦСМ» 13 мая 2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный типа ЭТС-100.
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 Преобразователи термоэлектрические эталонные ППО.
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платинородиевый эталонный типа ПРО.
Мультиметр многоканальный прецизионный Метран-514-ММП (регистрационный номер в Федеральном информационном фонде 32005-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт ТП.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом Метран-2700ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 6651-2009 «ГСИ. Преобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний»
ТУ 4211-018-51453097-2008«Термопреобразователи с унифицированным выходным сигналом Метран-2700.Технические условия»
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: (351) 799-51-52
Факс (351) 799-55-90
Web-сайт: www.metran.ru
E-mail: info.metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С. Голубев
М.п.
«02» сентября 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ02 сентября 2020 г.
№ 1469
Москва
О переоформлении свидетельства об утверждении типа средства измерений №51879 «Термопреобразователи с унифицированным выходным сигналом Метран-2700» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ПГ «Метран» от 7 мая 2020 г. № 128/СС,
приказываю:
-
1. Внести изменения в описание типа на термопреобразователи с унифицированным выходным сигналом Метран-2700, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 38548-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МИ 4211-018-2013 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Методика поверки» и распространить действие документа на термопреобразователи с унифицированным выходным сигналом Метран-2700, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа №51879 «Терпомреобразователи с унифицированным выходным сигналом Метран-2700», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 38548-13, в связи с заменой документа на поверку.
-
4. Переоформить свидетельство об утверждении типа №51879 «Терпомреобразователи с унифицированным выходным сигналом Метран-2700», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 23410-13, в связи с переименованием изготовителя с Закрытое Акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»), г.Челябинск на Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г.Челябинск.
-
5. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
