МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 апреля 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 66269 «Счетчики электрической энергии статические трехфазные ФОБОС-3» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Телематические Решения» от 19 марта 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии статические трехфазные ФОБОС-3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66754-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 66753-17 с изменением № 1 «Счетчики электрической энергии статические трехфазные ФОБОС-3. Методика поверки», утвержденному ООО «ИЦРМ» 25 января 2019 г., и распространить действие документа на счетчики электрической энергии статические трехфазные ФОБОС-3, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 65269 «Счетчики электрической энергии статические трехфазные ФОБОС-3», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66754-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЗН

Сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 0S.11.2018 до 08.11.2019

I                           ^J

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2019 г. № 827

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные ФОБОС 3

Счетчики электрической энергии статические трехфазные ФОБОС 3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованием их в цифровой код и обработкой, а также с последующим отображением на дисплее отсчетного устройства или выносном дисплее результатов измерений и информации:

• - количества активной электрической энергии, не менее, чем по 4-м тарифам и суммы (потребление, генерация), кВт^ч;

• - количества реактивной электрической энергии, не менее, чем по 4-м тарифам и суммы (потребление, генерация), квар^ч;

• - параметров сети (фазное напряжение переменного тока, линейное напряжение переменного тока, сила переменного тока в каждой фазе, активная, реактивная и полная электрическая мощность (в каждой фазе и суммарная), коэффициент мощности по каждой фазе и суммарно, частота сети);

• - показателей качества электрической энергии (опционально, положительное и отрицательное отклонение напряжения, отклонение частоты, длительность и глубина провала напряжения, длительность перенапряжения);

• - текущего времени и даты.

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (наружной установки, далее - «Сплит»). Счетчик исполнения «Сплит» состоит из двух конструктивно разделенных частей - измерительного блока и выносного дисплея.

Конструкция счетчиков (измерительного блока исполнения «Сплит») состоит из корпуса и прозрачной крышки клеммной колодки.

В корпусе расположены печатная плата, клеммная колодка, измерительные элементы, имеющие три цепи измерения силы тока и три цепи измерения напряжения в трехфазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе (опционально), вспомогательные цепи (в том числе резервное питание, интерфейсы, входы телесигнализации), встроенные часы реального времени (далее - часы), источник автономного питания (литиевая батарея), реле отключения нагрузки или реле сигнализации (опционально), жидкокристаллический дисплей (в шкафном исполнении).

Пломбирование крышки клеммной колодки предотвращает доступ к винтам клеммной колодки и силовым тоководам.

На крышке счетчика шкафного исполнения и на корпусе исполнения «Сплит» нанесена схема подключения счетчиков.

Крышка корпуса (кожух) при опломбировании предотвращает доступ к внутреннему устройству счетчика.

Под крышкой клеммной колодки корпуса счетчика шкафного исполнения дополнительно расположены клеммы реле для управления внешним коммутирующим устройством (для счетчика трансформаторного включения, опционально), клеммы для подключения резервного источника питания, разъем Ethernet (опционально) или/и слот для SIM-карты (опционально), входы телесигнализации (опционально).

Под крышкой в верхней части кожуха счетчика шкафного исполнения расположены контакты импульсных электрических выходов и контакты интерфейса RS-485 и его питания (опционально), а также разъем для подключения внешней антенны (подключается при необходимости улучшения качества связи по радиоинтерфейсу).

На передней панели счетчика шкафного исполнения расположены две кнопки управления выводом информации на дисплей.

Дисплей счетчика исполнения «Сплит» является выносным. Связь между выносным дисплеем и измерительным блоком счетчика осуществляется по радиоинтерфейсу. На передней панели выносного дисплея также расположены две кнопки управления выводом информации на жидкокристаллический дисплей и дополнительная клавиатура для ввода цифровой информации.

Счетчики и выносные дисплеи выполнены в пластмассовых корпусах.

Счетчики предназначены для эксплуатации, как в качестве самостоятельного устр ойства, так      и      в      составе      информационных      измерительных      систем,

информационно-вычислительных комплексах контроля и учета электроэнергии (далее - ИС), систем телемеханики (далее - СТ).

Для передачи результатов измерений и информации в ИС и СТ, связи со счетчи ками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика, в том числе совместно или по отдельности:

• - радиоинтерфейс (опционально);

• - интерфейс оптического типа (оптический порт, опционально);

• - интерфейс передачи данных RS-485 (опционально);

• - интерфейс GSM/GPRS (опционально);

• - интерфейс Ethernet (опционально);

• - импульсное выходное устройство оптическое;

• - импульсное выходное устройство электрическое (только для шкафного исполнения, может использоваться также и как устройство телеуправления в СТ);

• - реле для управления внешним коммутирующим устройством (для счетчика трансформаторного включения, в том числе, как устройство управления в СТ, опционально).

• - входы сигнализации (опционально до 40 входов).

В счетчике с радиоинтерфейсом реализована функция инициативной связи с ИС, в том числе:

• - при вскрытии клеммной крышки;

• - при воздействии сверхнормативным магнитным полем;

• - при перепрограммировании;

• - при возникновении других программируемых событий, в том числе для обеспечения функционала СТ.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год).

В счетчиках реализована возможность задания не менее 24 временных тарифных зон суток раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для не менее, чем 12 сезонов года.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики дополнительно обеспечивают выполнение следующих функций:

• - контроль вскрытия крышки корпуса (кожуха);

• - контроль вскрытия крышки клеммной колодки счетчика;

• - контроль температуры внутри счетчика;

• - контроль воздействия сверхнормативного магнитного поля;

• - контроль напряжения и пропадания напряжения сети переменного тока;

- контроль мощности подключаемой нагрузки;

- контроль направления перетока мощности;

- контроль правильности и изменения чередования фаз;

- контроль наличия фазных напряжений;

- контроль отсутствия напряжения при наличии тока в измерительных цепях;

- контроль отклонения показателей качества электроэнергии;

- контроль доступа по интерфейсам;

- контроль состояния входов телесигнализации;

- дистанционное  отключение/включение  подключаемой  нагрузки  или  внешних

коммутируемых устройств посредством команды от ИС (опционально);

- автоматическое  отключение/включение  подключаемой  нагрузки  или  внешних

коммутируемых устройств по установленному критерию контролируемых счетчиком параметров (опционально);

- самодиагностику счетчика.

Структура обозначения возможных исполнений счетчиков (модификаций) приведена на рисунке 1.

ФОБОС 3 T x x(x)A Q O ххх L S N W -x

Класс точности Варианты: A, B, C, D (в соответствии с таблицей 2)__________________________

Модификация без радиомодуля; нет символа: счетчик c радиомодулем Комплектация «Сплит» без выносного дисплея; нет символа: счетчик c выносным дисплеем

Корпус исполнения «Сплит»; нет символа: счетчик шкафного ______________исполнения_________________________

Наличие реле управления нагрузкой (для счетчика непосредственного включения) или внешним коммутирующим устройством (для счетчика _________________трансформаторного включения)_______

Наличие дополнительных интерфейсов связи (в соответствии с таблицей 2) Наличие оптического порта С нормируемыми измерениями характеристик показателей качества _____________________________электроэнергии______________________

Наличие контроля тока в нейтральном _______________________________проводе____________________________

Номинальный/базовый (максимальный), ток, A

Варианты: в соответствии с таблицей 2 Номинальное напряжение, В. Варианты: 230 В: 3x230/400

______________________________________________57,7 В: 3x57,7/100______________________ Счетчик трансформаторного включения;

нет символа: счетчик непосредственного включения

_____________________________________________________Тип счетчика (наименование)__________ Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.

Рисунок 1 - Структура обозначения исполнений (модификаций) счетчиков

Пример записи счетчика электрической энергии статического трехфазного трансформаторного включения, с номинальным напряжением 57,7/100 В, с номинальным (максимальным) током 5 (10) А, c наличием контроля тока в нулевом проводе, с наличием оптического порта, с интерфейсом RS-485, с реле управления внешним коммутирующим устройством, выполненного в корпусе шкафного исполнения, с радиомодулем, класса точности 0,5S при измерении активной энергии, 0,5 - при измерении реактивной энергии, при заказе и в документации другой продукции - счетчик электрической энергии статический трехфазный ФОБОС 3 T 57,7В 5(10)А IORL-A.

Счетчики содержат журнал событий, в котором фиксируются события, время и дата их наступления/прекращения, в том числе:

• - вскрытия клеммной крышки;

• - вскрытия корпуса (кожуха) счетчика;

• - перепрограммирования;

• - воздействия сверхнормативного магнитного поля;

• - факта связи со счетчиком по интерфейсу, приведшего к изменению данных;

• - отклонения тока и напряжения в измерительных цепях, а также параметров качества электроэнергии от заданных пределов;

• - изменения состояния реле;

• - изменений текущих значений времени и даты при синхронизации времени;

• - попыток доступа по интерфейсу с некорректным паролем;

• - изменений состояния входов телесигнализации, а также результатов самодиагностики;

• - измерительного блока;

• - вычислительного блока;

• - таймера;

• - блока питания;

• - дисплея;

• - блока памяти (подсчет контрольной суммы).

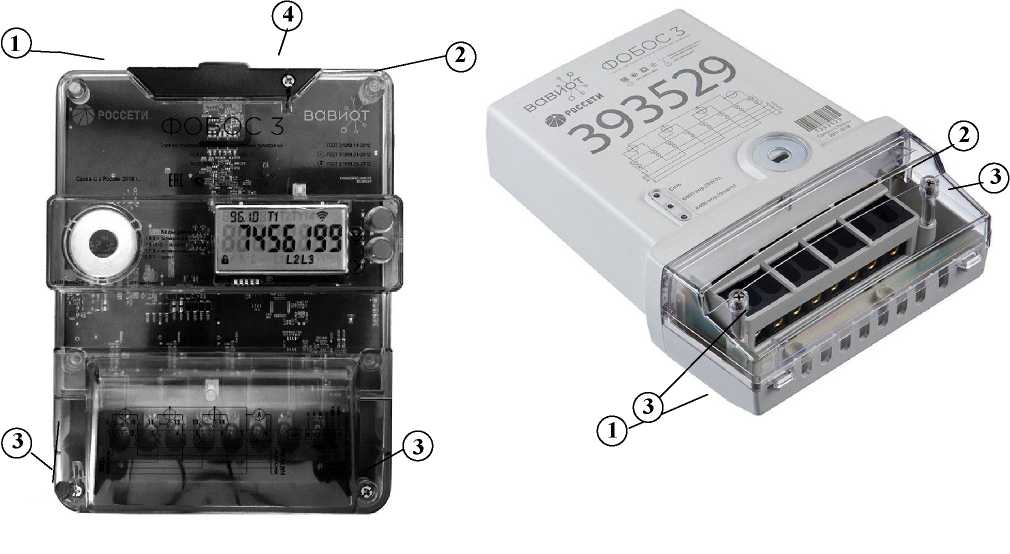

Общий вид и схемы пломбировки счетчиков показаны на рисунке 2.

а) счетчик ФОБОС 3 в корпусе шкафного исполнения

• 1. Место пломбирования производителя

• 2. Место пломбирования метрологической службы

• 3. Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке (зажимной плате)

• 4. Место пломбирования обслуживающей организации на крышке доступа к портам RS-485 и импульсным выходам

  б) счетчик ФОБОС 3 исполнения «Сплит»

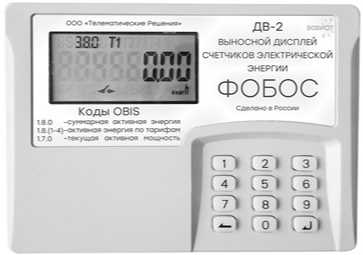

  в) выносной дисплей

Рисунок 2 - Общий вид счетчиков и схемы пломбировки

Счетчики имеют встроенное программное обеспечение ФОБОС 3 (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

• - обработки сигналов от измерительных элементов и входов телесигнализации счетчика, вычисления, индикации на встроенном или выносном дисплее счетчика и регистрации результатов измерений количества и качества электрической энергии;

• - хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;

• - ведения архива данных и журнала событий;

• - выполнения других функций счетчиков;

• - передачи результатов измерений и информации в ИС.

ПО разделено на метрологически значимую и пользовательскую части.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -«высокий».

Диапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Основные метрологические и технические характеристики счетчиков

Пределы допускаемой дополнительной погрешности (для фазного напряжения переменного тока, силы переменного тока, отрицательного и положительного отклонения напряжения переменного тока, частоты переменного тока, отклонения частоты переменного тока, длительности провала и прерывания напряжения, глубины провала напряжения, глубины провала напряжения, длительности перенапряжения, коэффициента мощности, активной электрической мощности, реактивной электрической мощности, полной электрической мощности), вызываемой изменением температуры окружающей среды на ±10 °С, составляют от пределов допускаемой основной погрешности.

Пределы допускаемой основной относительной погрешности для класса точности 0,5 при измерении реактивной электрической энергии в нормальных условиях при симметричной трехфазной нагрузке соответствуют значениям, указанным в таблице 3.

Таблица 3

Пределы допускаемой основной относительной погрешности для класса точности 0,5 при измерении реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, соответствуют значениям, указанным в таблице 4.

Таблица 4

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии прямого и обратного направлений для класса точности 0,5, вызванной изменением напряжения электропитания в пределах:

• - от 0,8-^ном до 1,2U_H0M, при симметричной нагрузке соответствует значениям, указанным в таблице 5;

• - от 0 до 0,8и_ном, при симметричной нагрузке должна находиться в пределах от плюс 10 до минус 100 %.

Таблица 5

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии прямого и обратного направлений для класса точности 0,5 при отклонении частоты сети в пределах +2 % от /_ном. соответствует значениям, указанным в таблице 6.

Таблица 6

Изменение погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений для класса точности 0,5, вызванное возвращением к нормальному включению после замыкания на землю одной из трех фаз, соответствует значениям, указанным в таблице 7.

Таблица 7

Средний температурный коэффициент счетчиков в температурных поддиапазонах от минус 40 до плюс 70 °С при измерении реактивной энергии прямого и обратного направлений для класса точности 0,5 соответствует значениям, указанным в таблице 8.

Таблица 8

наносится на корпус счетчиков методом фотолитографии или другим способом, на титульном листе руководства по эксплуатации - типографским способом.

Комплектность счетчиков приведена в таблице 9.

Таблица 9

осуществляется по документу МП 66753-17 с изменением № 1 «Счетчики электрической энергии статические трехфазные ФОБОС 3. Методика поверки», утвержденному ООО «ИЦРМ» 25.01.2019 г.

Основные средства поверки:

- установка автоматическая трехфазная для поверки счётчиков электрической энергии НЕВА-Тест 6303 (регистрационный номер в Федеральном информационном фонде 52156-12);

- частотомер электронно-счетный Ч3-84 (регистрационный номер в Федеральном информационном фонде 26596-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4228-002-05534663-2016 Счетчики электрической энергии статические трехфазные ФОБОС 3. Технические условия

Общество с ограниченной ответственностью «Телематические   Решения»

(ООО «Телематические Решения»)

ИНН 7725339890

Адрес: 143026, г. Москва, территория инновационного центра Сколково, ул. Нобеля, д. 5, пом. 334

Телефон: +7 (499) 557-04-65

Е-mail: info@waviot.ru

Web-сайт: http://www.waviot.ru

Общество с ограниченной ответственностью «Испытательный центр р азработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон : +7 (495) 278-02-48

E- mail : info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
