№1913 от 15.09.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 481302
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1913 от 15.09.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
15 сентября 2023 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « 15 » сентября 2023 Г. № 1913Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утвер ж-дения акта испыт а-ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Станции автоматические дорожные метеорологические |
ИНЕЙ |
№ 23ДК01 |
71764-18 |
МП 25510202-2022 |
МП 25510202-2022 c изменением № 1 |
02.08 2023 |
Акционерное общество «ТРАССКОМ» (АО «ТРАССКОМ»), Московская обл., г. Мытищи |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | |||
|
2. |
Системы автоматизированны е информационноизмерительные «Энергосфера» |
es9-001 |
74513-19 |
ПБКМ.4214 52.003 МП |
ПБКМ.42145 2.003 МП с изменением № 1 |
12.07 2023 |
Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург |
ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск |
|
з. |

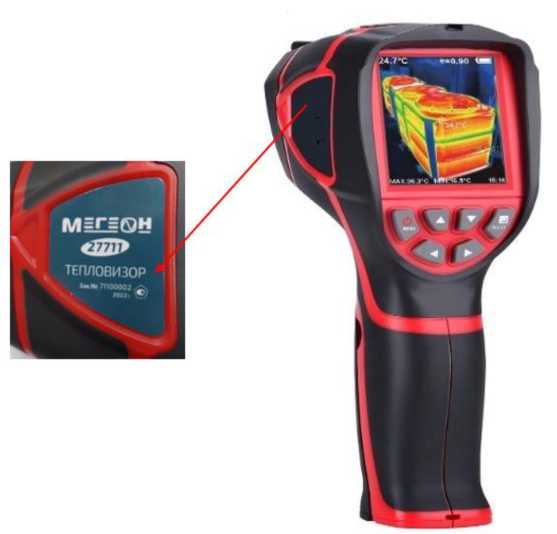

Тепловизоры |
МЕГЕОН |
мод.27711, |
88161-23 |
Общество |
МП-062- |
- |
МП-624/06- |
06.07. |
Общество |
ООО «ПРОМ | |
|
зав. 71100001; мод.27721, зав. 72100001; мод.27731, зав. 7з100001 |
с ограниченной ответственнос тью «МАКСПРОФ ИТ» (ООО «МАКСПРОФ ИТ»), Московская обл., г. Королев |
2022 |
2023 |
2023 |
с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»), Московская обл., г. Королев |
МАШ ТЕСТ» г. Чехов |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» сентября 2023 г. № 1913
Лист № 1 Регистрационный № 71764-18 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции автоматические дорожные метеорологические ИНЕЙ
Назначение средства измеренийСтанции автоматические дорожные метеорологические ИНЕЙ (далее - станции ИНЕЙ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры дорожного полотна, температуры грунта, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, толщины слоя воды, снега, льда на поверхности дорожного полотна, метеорологической оптической дальности (далее - МОД), количества и интенсивности атмосферных осадков.
Описание средства измерений
Конструктивно станции ИНЕЙ выполнены по модульному принципу и состоят из модуля центрального устройства, измерительных каналов, устройств отображения.
Принцип действия станций ИНЕЙ основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и поступают в центральное устройство для обработки, отображения на дисплее оператора, регистрации, архивации и передачи данных потребителям.
Принцип действия первичных измерительных преобразователей:
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды (для HMP155, HY-WDS6E, HMP555, ДМП, HY-THBE);
-
- при измерении температуры дорожного полотна основан на зависимости сопротивления платинового чувствительного элемента от температуры окружающей среды (для DRS511, VIGIL'ICE) или на зависимости интенсивности отраженного потока инфракрасного излучения от температуры дорожного полотна (для DST111, HY-RSS11E);
-
- при измерении температуры грунта основан на зависимости сопротивления платинового чувствительного элемента от температуры окружающей среды (для DTS 12G, HY-PT100, МЦДТ 0922);
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении атмосферного давления основан на изменении емкости конденсатора (для PTB110, HY-WDS6E, ДМП, HY-THBE, LDB213) или механической деформации кварцевой мембраны в зависимости от изменения атмосферного давления (для ДАДС-1);
- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (для WAA151, ДСНВ) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (для WMT700,
HY-WDS6E, ДМП, HY-WDS2E);
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (для WAV151, ДСНВ) или на изменении значений ультразвукового преобразователя потока (для WMT700, HY-WDS6E, ДМП, HY-WDS2E);
- при измерении толщины слоя воды, снега, льда основан на обратной зависимости интенсивности отраженного инфракрасного сигнала от толщины измеряемого слоя вещества (для DSC211, DRS511, HY-RSS11E, VIGIL'ICE);
- при измерении МОД основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД;
- при измерении количества и интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта (для HY-WDS6E, HY-RS3E) или на преобразовании отраженного от атмосферных осадков сигнала в количество и интенсивность атмосферных осадков (для HY-RS2E).
Первичные измерительные преобразователи размещены на траверсах, которые крепятся на метеорологической мачте, а также вмонтированы в дорожное полотно.
Модуль центрального устройства (далее - МЦУ) состоит из преобразователей измерительных (контроллеров), блока управления данными (регистратора данных) со встроенным программным обеспечением (ПО «Модуль управления данными наблюдений АДМС «ИНЕЙ»), блока управления питанием, коммуникационного и технологического оборудования. Электронное оборудование МЦУ размещается в металлическом корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Корпус крепится на метеорологической мачте.
Перечень первичных измерительных преобразователей станций ИНЕЙ представлен в таблице 1.
Таблица 1 - Перечень . первичных измерительных преобразователей станций ИНЕЙ
|
Канал измерений |
Первичные измерительные преобразователи |
|
Температуры и относительной влажности воздуха |
HY-WDS6E
|
|
Температуры дорожного полотна |
— измерители температуры дорожного покрытия дистанционные DST111
— преобразователи параметров дорожного покрытия дистанционные HY-RSS11E
|
|
Состояния дорожного полотна |
— преобразователи параметров дорожного покрытия дистанционные DSC211
— преобразователи параметров дорожного покрытия дистанционные HY-RSS11E
|
Продолжение таблицы 1
|
Канал измерений |
Первичные измерительные преобразователи |
|
Температуры грунта |
— термометры сопротивления DTS 12G — датчики температуры грунта HY-PT100 — датчики температуры многозонные цифровые МЦДТ 0922 |
|
Скорости и направления воздушного потока |
— преобразователи скорости и направления воздушного потока ультразвуковые WMT700 — преобразователи скорости воздушного потока WAA151 — преобразователи направления воздушного потока WAV151 — преобразователи параметров атмосферы комплексные HY-WDS6E — преобразователи скорости и направления воздушного потока ультразвуковые HY-WDS2E
|
|
Атмосферного давления |
— барометры РТВ110 — преобразователи параметров атмосферы комплексные HY-WDS6E — барометры цифровые LDB213 — датчики метеорологических параметров ДМП — датчики температуры, влажности и давления HY-ТНВЕ — датчики атмосферного давления ДАДС-1 |
|
Метеорологической оптической дальности |
— нефелометры PWD — нефелометры HY-VTF306BE — датчики метеорологической дальности видимости ДМДВ |
|
Количества и интенсивности атмосферных осадков |
— преобразователи параметров атмосферы комплексные HY-WDS6E
|
Станции автоматические дорожные метеорологические ИНЕЙ работают круглосуточно, сообщения о метеорологических параметрах передаются автоматически (через определенные временные интервалы) или по запросу. Электропитание станций ИНЕЙ может осуществляться от внешнего источника тока или встроенной аккумуляторной батареи. Для обмена информацией станции ИНЕЙ имеют последовательные интерфейсы RS-232, RS-485, радиомодем стандарта GSM, а также интерфейсы SDI-12, USB и LAN.

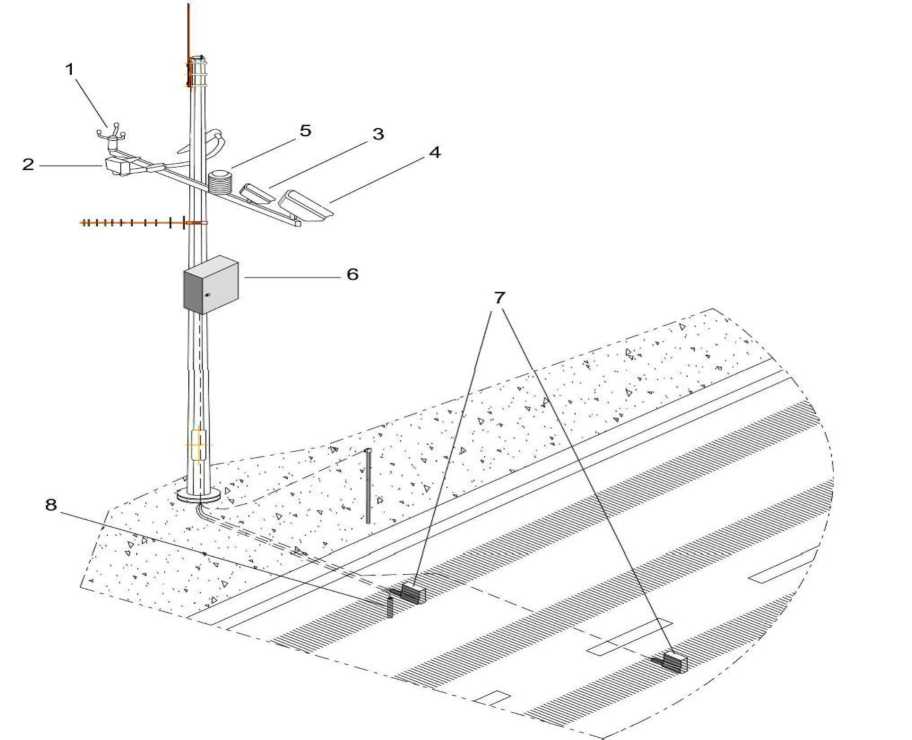

Общий вид станций ИНЕЙ с указанием мест расположения измерительных каналов (далее - ИК) представлен на рисунке 1.
1 - ИК скорости и направления воздушного потока; 2 - ИК МОД;
3 - ИК температуры дорожного полотна;
4,7 - ИК состояния дорожного полотна; 5 - ИК температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, количества и интенсивности атмосферных осадков;
6 - модуль центрального устройства;
8 - ИК температуры грунта дорожного полотна
Рисунок 1 - Общий вид станций ИНЕЙ с указанием мест расположения измерительных каналов (далее - ИК)
Нанесение знака поверки на станции ИНЕЙ не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из 4 арабских цифр и 2 букв русского алфавита, наносится на корпус станций ИНЕЙ в виде наклейки. Места нанесения заводского номера и знака утверждения типа на корпус станций ИНЕЙ представлены на рисунке 2. Схема пломбирования станций ИНЕЙ от несанкционированного доступа представлена на рисунке 2.
2

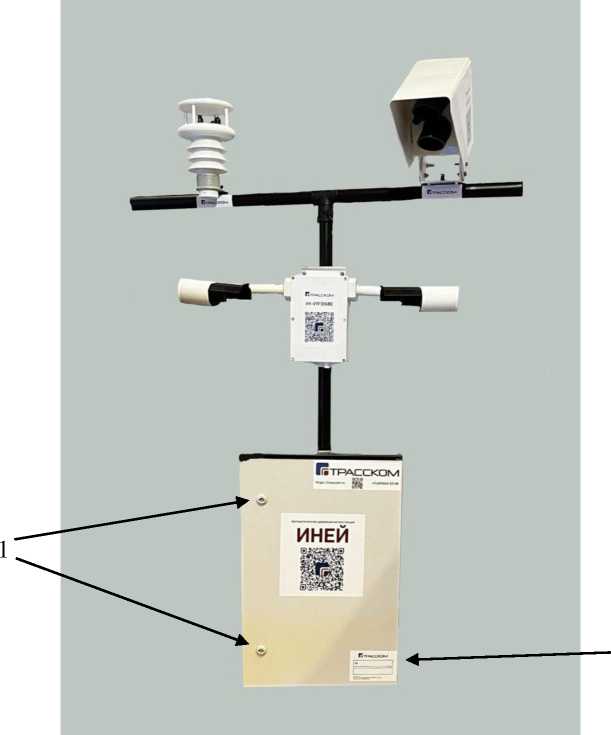

1 - пломбы на корпусе модуля центрального устройства станций ИНЕЙ;
2 - места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид станций ИНЕЙ с указанием мест пломбирования и мест нанесения заводского номера и знака утверждения типа
Программное обеспечениеСтанции ИНЕЙ имеют встроенное программное обеспечение «Модуль управления данными наблюдений АДМС «ИНЕЙ». Встроенное программное обеспечение (далее - ПО) «Модуль управления данными наблюдений АДМС «ИНЕЙ» обеспечивает прием, обработку, отображение, анализ, архивирование и передачу результатов измерений, создание метеорологических сообщений, проверку технического состояния станций ИНЕЙ.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«frost-back.jar» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.3 |
|
Цифровой идентификатор ПО (алгоритм CRC32) |
ADA7D115* |
|
*контрольная сумма указана для версии 1.0.3 | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
атмосферного давления (с барометрами PTB110) |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа: при температуре св. +15 °C до +25 °С включ.; при температуре св. 0 °C до +15 °С включ. и св. +25 °C до +40 °С включ.; при температуре св. -20 °C до 0 °С включ. и св. +40 °C до +45 °С включ.; при температуре от -40 °C до -20 °С включ. и св. +45 °C до +60 °С |
±0,3 ±0,6 ±1,0 ±1,5 | |
|
атмосферного давления (с преобразователями HY-WDS6E, с датчиками HY-THBE) |
Диапазон измерений атмосферного давления, гПа |
от 260 до 1260 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±1 | |
|
атмосферного давления (с датчиками ДАДС-1) |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 | |
|
атмосферного давления (с датчиками ДМП) |
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 | |
|
атмосферного давления (с барометрами LDB213) |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | |
|
температуры воздуха (с измерителями HMP155) |
Диапазон измерений температуры воздуха, ОС |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:
|
±(0,226-0,0028+)* ±(0,055+0,0057+)* | |
|
температуры воздуха (с преобразователями HY-WDS6E) |
Диапазон измерений температуры воздуха, °C |
от -60 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:
|
±(0,17-0,0028+)* ±(0,07+0,0025+) * | |
|
температуры воздуха (с датчиками HY-THBE) |
Диапазон измерений температуры воздуха, °C |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,5 | |
|
температуры воздуха (с датчиками ДМП) |
Диапазон измерений температуры воздуха, °C |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,3 |
Продолжение таблицы 3
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
температуры воздуха (с датчиками HMP555) |
Диапазон измерений температуры воздуха, °C |
от -60 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:
|
±0,3 ±0,2 | |
|
температуры грунта (с термометрами сопротивления DTS 12G) |
Диапазон измерений температуры грунта, ОС |
от -60 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры грунта, °C |
±(0,08 + 0,005-|t|)* | |
|
температуры грунта (с датчиками МЦДТ 0922) |
Диапазон измерений температуры грунта, °С |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры грунта, °С:
|
±(0,1+0,014-(|t|*-3O) ±0,! ±(0,1+0,014-(|t|*-30) | |
|
температуры грунта (с датчиками HY-PT100) |
Диапазон измерений температуры грунта, °С |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры грунта, °С |
±0,2 | |
|
температуры дорожного полотна (с измерителями DRS511) |
Диапазон измерений температуры дорожного полотна, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С |
±0,5 | |
|
температуры дорожного полотна (с измерителями DST111) |
Диапазон измерений температуры дорожного полотна, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С |
±0,9 | |
|
температуры дорожного полотна (с преобразователями HY-RSS11E) |
Диапазон измерений температуры дорожного полотна, °С |
от -50 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С:
|
±(0,8-0,05-t)* ±(0,8+0,08-0* |
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
температуры дорожного полотна (с датчиками VIGIL' ICE) |
Диапазон измерений температуры дорожного полотна, °С |
от -50 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С:
|
±0,7 ±0,2 | |
|
Диапазон измерений температуры дорожного полотна на глубине 5 см, °С |
от -50 до +80 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна на глубине 5 см, °С:
|
±0,7 ±0,2 | |
|
толщины слоя воды, снега, льда (с измерителями DRS511, с преобразователями DSC211) |
Диапазон измерений толщины слоя воды, снега, льда, мм:
|
от 1 до 10 от 1 до 20 от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, снега, льда, мм |
±0,5 | |
|
толщины слоя воды, снега, льда (с преобразователями HY-RSS11E) |
Диапазон измерений толщины слоя воды, снега, льда, мм:
|
от 1 до 10 от 1 до 20 от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, снега, льда, мм |
±0,4 | |
|
толщины слоя воды (с датчиками VIGIL'ICE) |
Диапазон измерений толщины слоя воды, мм |
от 0,5 до 3 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм |
±0,5 | |
|
относительной влажности воздуха (с измерителями HMP155) |
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±3 ±4 | |
|
относительной влажности воздуха (с преобразователями HY-WDS6E) |
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±2 ±3 |
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
относительной влажности воздуха (с датчиками HY-THBE) |
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±3 | |
|
относительной влажности воздуха (с датчиками ДМП) |
Диапазон измерений относительной влажности воздуха, % |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
н- н- | |
|
относительной влажности воздуха (с датчиками HMP555) |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±2 ±3 | |
|
МОД (с нефелометрами PWD) |
Диапазон измерений МОД, м |
от 10 до 20000 |
|
Пределы допускаемой относительной погрешности измерений МОД, %:
|
±10 ±20 | |
|
МОД (с нефелометрами HY-VTF306BE) |
Диапазон измерений МОД, м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений МОД, % |
±10 | |
|
МОД (с датчиками ДМДВ) |
Диапазон измерений МОД, м |
от 10 до 20000 |
|
Пределы допускаемой относительной погрешности измерений МОД, %:
|
±8 ±10 ±20 | |
|
скорости и направления воздушного потока (с преобразователями скорости воздушного потока WAA151, с преобразователями направления воздушного потока WAV151) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,4+0,035^V)* | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
скорости и направления воздушного потока (с преобразователями WMT700) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 75 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±0,2 ±3 | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
н-иэ о | |
|
скорости и направления воздушного потока (с преобразователями HY-WDS6E) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,l-V)* | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° | |
|
скорости и направления воздушного потока (с преобразователями HY-WDS2E) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±0,5 ±10 | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° | |
|
скорости и направления воздушного потока (с датчиками ДСНВ) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 75 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,04+0,04-V)* | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° | |
|
скорости и направления воздушного потока (с датчиками ДМП) |
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 60 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±(0,l+0,5-V)* ±0,5 ±5 | |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
Наименование канала измерений |
Наименование характеристики |
Значение |
|
количества и интенсивности атмосферных осадков (с преобразователями HY-WDS6E, с датчиками HY-RS2E, HY-RS3E) |
Минимальное измеряемое количество атмосферных осадков, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,1+0,05-X)* | |
|
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0,2 до 200 | |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
±(0,2+0,054)* | |
|
*t - измеренное значение температуры, °С; *|t| - измеренное значение температуры без учета знака, °С; V -измеренное значение скорости воздушного потока, м/с; X - измеренное значение количества атмосферных осадков, мм; I - измеренное значение интенсивности атмосферных осадков, мм/ч | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Электрическое питание от источника переменного тока:
|
220±22 50±1 | |||
|
Электрическое питание от источника постоянного тока: - напряжение, В |
от 12 до 14 | |||
|
Максимальная потребляемая мощность, Вт, не более |
250 | |||
|
Интерфейсы связи |
USB, GSM, LAN SDI-12, RS-485, RS-232 | |||
|
Средняя наработка до отказа, ч, не менее |
30000 | |||
|
Средний срок службы, лет |
10 | |||
|
Масса ИНЕЙ, кг, не более |
50,5 | |||
|
Условия эксплуатации:
|
от -50 до +60 от 0 до 100 от 500 до 1100 | |||
|
Габаритные размеры, мм, не более: Модуль центрального устройства Измерители влажности и температуры НМР155 Преобразователи скорости и направления воздушного потока ультразвуковые WMT700 Преобразователи скорости воздушного потока WAA151 Преобразователи направления воздушного потока WAV151 Барометры РТВ110 Измерители параметров дорожного покрытия DRS511 Преобразователи параметров дорожного покрытия дистанционные HY-RSS11E Измерители температуры дорожного покрытия дистанционные DST111 Преобразователи параметров дорожного покрытия дистанционные DSC211 |
Длина |
Ширина |
Высота |
Диаметр |
|
270 |
581 |
787 |
— | |
|
— |
— |
240 |
24 | |
|
285 |
250 |
350 |
— | |
|
— |
— |
240 |
90 | |
|
— |
— |
300 |
90 | |
|
145 |
120 |
65 |
— | |
|
30 |
84 |
50 |
— | |
|
440 |
136 |
220 |
— | |
|
320 |
130 |
100 |
— | |
|
448 |
210 |
133 |
— | |
|
Наименование характеристики |
Значение | |||
|
Габаритные размеры, мм, не более: Термометры сопротивления DTS 12G Нефелометры PWD Нефелометры HY-VTF306BE Преобразователи параметров атмосферы комплексные HY-WDS6E Датчики атмосферного давления ДАДС-1 Датчики метеорологической дальности видимости ДМДВ Датчики температуры, влажности и давления HY-THBE Датчики метеорологических параметров ДМП Преобразователи скорости и направления воздушного потока ультразвуковые HY-WDS2E Барометры цифровые LDB213 Датчики осадков HY-RS2E, HY-RS2E Датчики температуры грунта HY-PT100:
Датчики параметров дорожного покрытия VIGIL'ICE Датчики температуры многозонные цифровые МЦДТ 0922 Датчики влажности и температуры HMP555 Датчики скорости и направления ветра ДСНВ:
|
Длина |
Ширина |
Высота |
Диаметр |
|
100 |
— |
— |
8 | |
|
695 |
400 |
150 |
— | |
|
250 |
706 |
170 |
— | |
|
— |
— |
248 |
144 | |
|
134 |
117 |
93 |
— | |
|
385 |
780 |
152 |
— | |
|
— |
— |
188 |
105 | |
|
153 |
193 |
— |
— | |
|
— |
— |
163 |
144 | |
|
80 |
45 |
20 |
— | |
|
— |
— |
178 |
105 | |
|
— |
— |
|
19 27 | |
|
— |
— |
52 |
90 | |
|
от 600 до 12А04 |
— |
— |
25 | |
|
263 |
42 |
— |
— | |
|
— |
— |
375 |
330 | |
|
Масса, кг, не более: Модуль центрального устройства Измерители влажности и температуры HMP155 Преобразователи скорости и направления воздушного потока ультразвуковые WMT700 Преобразователи скорости воздушного потока WAA151 Преобразователи направления воздушного потока WAV151 Барометры PTB110 Измерители параметров дорожного покрытия DRS511 Преобразователи параметров дорожного покрытия дистанционные HY-RSS11E Преобразователи параметров атмосферы комплексные HY-WDS6E Измерители температуры дорожного покрытия дистанционные DST111 Преобразователи параметров дорожного покрытия дистанционные DSC211 Термометры сопротивления DTS 12G Нефелометры PWD Нефелометры HY-VTF306BE Датчики атмосферного давления ДАДС-1 Датчики метеорологических параметров ДМП Преобразователи скорости и направления воздушного потока ультразвуковые HY-WDS2E |
16,5 | |||
|
0,10 | ||||
|
2,00 | ||||
|
0,57 | ||||
|
0,66 | ||||
|
1,00 | ||||
|
0,20 | ||||
|
3,70 | ||||
|
0,65 | ||||
|
1,60 | ||||
|
3,70 | ||||
|
0,10 | ||||
|
3,00 | ||||
|
3,20 | ||||
|
от 0,75 до 1,05 | ||||
|
0,80 | ||||
|
0,38 | ||||
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: Барометры цифровые LDB213 Датчики осадков HY-RS2E Датчики осадков HY-RS3E Датчики температуры грунта HY-PT100 Датчики параметров дорожного покрытия VIGIL'ICE Датчики температуры многозонные цифровые МЦДТ 0922 Датчики влажности и температуры НМР555 Датчики метеорологической дальности видимости ДМДВ Датчики температуры, влажности и давления HY-THBE Датчики скорости и направления ветра ДСНВ (с кабелем) |
0,10 |
|
0,45 | |
|
0,27 | |
|
0,15 | |
|
0,41 | |
|
от 0,14 до 23,50 | |
|
0,10 | |
|
4,00 | |
|
0,50 | |
|
3,40 |
наносится на корпус станций ИНЕЙ в виде наклейки и на титульный лист Руководства по эксплуатации РЭ 26.51-001-26.51.1 типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность станций ИНЕЙ
|
Наименование |
Обозначение |
Количество |
|
Станция автоматическая дорожная метеорологическая |
ИНЕЙ* |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51-001-26.51.1 |
1 экз. |
|
Формуляр |
ФО 26.51-001-26.51.1 |
1 экз. |
|
*Количество и состав измерительных каналов конкретной станции ИНЕЙ указываются в ее формуляре | ||
приведены в разделе 2 «Описание работы изделия» Руководства по эксплуатации РЭ 26.51-001-26.51.1.
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1—1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г.№ 2900;
«ТУ 26.51-001-26.51.1. Станции автоматические дорожные метеорологические ИНЕЙ. Технические условия».
ИзготовительАкционерное общество «ТРАССКОМ» (АО «ТРАССКОМ») ИНН 7720240993
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 1, оф. 313 Телефон: (495) 645-05-08
Web-сайт: www.trasscom.ru
E-mail: info@trasscom.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU. 311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» сентября 2023 г. № 1913
Лист № 1 Регистрационный №74513-19 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные информационно-измерительные «Энергосфера»
Назначение средства измеренийСистемы автоматизированные информационно-измерительные «Энергосфера» (далее по тексту - АИИС) предназначены для автоматизированных измерений электрической энергии и мощности, тепловой энергии, температуры, давления, расхода и массы энергоносителей (воды, перегретого и насыщенного пара, сухих и влажных технологических газов, в том числе: сжатого воздуха, природного газа, кислорода, углекислого газа, газовых конденсатов, широкой фракции легких углеводородов).
Описание средства измерений
Принцип действия АИИС заключается в преобразовании результатов измерений физических величин, получаемых с компонентов уровней информационно-измерительных комплексов (далее по тексту - ИИК), информационно-вычислительных комплексов энергоустановок (далее по тексту - ИВКЭ), в информационные измерительные сигналы и передачи на уровень информационно-вычислительного комплекса (далее по тексту - ИВК).
АИИС представляют собой проектно-компонуемые изделия, вид и количество измерительных каналов (далее по тексту - ИК) которых определяется конкретным проектом.
Конструкция измерительного канала включает в себя компонент из ИИК и/или ИВКЭ с уровнем ИВК.
Все значения измеренных величин с ИИК и ИВКЭ на ИВК поступают в цифровом виде.
В состав ИИК входят:
-
- счетчики электрической энергии;
-
- приборы учета тепловой энергии и энергоносителей.
Для счетчиков электрической энергии: первичные токи и напряжения преобразуются измерительными преобразователями (измерительные трансформаторы тока и напряжения (далее по тексту - ТТ и ТН)) в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы и напряжения электрического тока счетчики вычисляют мгновенные значения активной и реактивной мощности, а также значения активной и реактивной энергии на интервалах времени.
Приборы учета тепловой энергии и энергоносителей, включающие тепловычислители, расходомеры и термодатчики, измеряют параметры теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой энергии и количества теплоносителя. Выходные электрические сигналы от датчиков параметров теплоносителя (расход, объем, температура, давление) поступают в тепловычислитель, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление тепловой энергии и количества теплоносителя.
В состав ИВКЭ входят:
-
- устройства сбора и передачи данных (далее по тексту - УСПД) или промконтроллеры (компьютеры в промышленном исполнении);
-
- каналообразующая аппаратура приема-передачи данных.
ИВК обеспечивает автоматизированный сбор, обработку и хранение результатов измерений, полученных с компонентов ИВКЭ или ИИК, автоматическую диагностику состояния средств измерений, подготовку и рассылку отчетов в различных форматах.
В состав ИВК входят:
-
- сервер;
-
- набор программных компонентов;
-
- автоматизированные рабочие места (далее по тексту - АРМ) пользователей: программно-технические средства для администрирования, диагностики компонентов АИИС, отображения полученных данных, составления отчетной документации;
-
- каналообразующая аппаратура приема-передачи данных;
-
- компоненты управления системой обеспечения единого времени (далее по тексту -СОЕВ).
Таблица 1 - Компоненты уровней АИИС
|
УРОВЕНЬ ИИК | |
|
Счетчики электрической энергии | |
|
Тип средства измерения (модификация) |
Регистрационный номер в Федеральном информационном фонде |
|
1 |
2 |
|
ПСЧ-3АР.06Т |
47121-11 |
|
ПСЧ-3АРТ.07(Д), ПСЧ-3АРТ.(08, 09) |
36698-08, 41136-09, 41133-09, 47122-11 |
|
ПСЧ-3ТА.03.2, ПСЧ-3ТА.07, ПСЧ-4ТА.03.2 |
16938-97, 28336-09, 22470-02 |
|
ПСЧ-3ТМ.05(М, Д), ПСЧ-4ТМ.05(М, Д, МД, |
30784-05, 36354-07, 39616-08, 64450-16, |
|
МН, МК) |
57574-18, 51593-18, 41135-09, 36355-07, 27779-04, 50460-18 |
|
СЭБ-1ТМ.01, СЭБ-1ТМ.02(Д, М), СЭБ-1ТМ.03 |
28621-05, 32621-06, 39617-09, 47041-11, 63534-16 |
|
СЭБ-2А.07 |
25613-12 |
|
СЭТ-1М.(01М, 01М.01), СЭТ-4ТМ.(01, 02, 02М), |
27566-04, 58138-14, 19365-00, 20175-01, |
|
СЭТ-4ТМ.(03, 03М, 03МК) |
27524-04, 36697-17, 74671-19 |
|
ТЕ (1000, 2000, 3000) |
82562-21, 77036-19 |
|
ПСЧ-4ТМ.(05МДТ, 05МКТ, 05МНТ, 06Т) |
75459-19, 76415-19, 82640-21 |
|
СЭБ-1ТМ.(03Т, 04Т), СЭТ-4ТМ.03МТ |
75679-19, 82236-21, 74679-19 |
Продолжение таблицы 1
|
1 |
2 |
|
МАЯК 101АТ, МАЯК 102АТ, МАЯК 301АРТ, МАЯК 302АРТ |
52794-13, 54707-13, 55396-13, 55397-13 |
|
Альфа (A1T, A1R) |
14555-02 |
|
ЕвроАльфа, АльфаПлюс |
16666-07, 14555-02 |
|
Альфа (A1140, А1700, А1800, AS1440, AS220, |
74881-19, 25416-08, 31857-11, 48535-17, |
|
AS3500) |
56948-14, 58697-20 |
|
СЕ(102(М), 102 R5.1, 201, 207, 208, 301(М), 303, |
33820-07, 46788-11, 82895-21, 34829-13, |
|
304, 306, 307, 308) |
72632-18, 55454-13, 34048-08, 42750-09, 33446-08, 31424-07, 40023-08, 59520-14, 66691-17 |
|
ЦЭ(6822, 6823(М), 6850(М)) |
16811-07, 16812-05, 20176-06 |
|
Меркурий (М(200.(02, 04, 05), 203.2T, 203.2TD, |
24410-18, 24410-03, 55299-13, 75755-19, 46746-11, 23345-07, 29144-07, 33384-06, |
|
204, 206, 230, 231, 232, 233, 234, 236)) |
34196-10, 47560-11 |
|
Вектор-3АRT(2), Вектор -3A(T) |
34194-14 |
|
MT(372, 382, 831, 851, 855, 860, 880) |
32930-08, 23306-02 |
|
TE851 |
23307-02 |
|
ION(6200, 7330, 7500, 7650, 8300, 8600) |
22898-07 |
|
Гран-Электро СС-301 |
23089-16 |
|
PM130E(H), PM 175 |
34870-07, 34868-07, 36129-07 |
|
SATEC EM(132, 133(R), 720) |
49923-12, 39235-08 |
|
BFM136, BFM II-1, BFM II-3 |
34869-07, 69679-17 |
|
МИР C-(01, 02, 03, 04, 05, 07) |
32142-12, 37420-08, 61678-15, 58324-14 |
|
МИРТЕК-1, МИРТЕК-3 |
53474-13, 53511-13 |
|
EPQS, GAMA 300, EMS |
25971-06, 41352-09, 23107-02 |
|
РиМ 189.(21-28), РиМ 289.(21-24), РиМ 384, РиМ |
55522-13, 68806-17, 74461-19, 85575-22, |
|
389, РиМ 489.(03-07, 13-17, 24, 26-30, 32) |
69358-17, 49010-12, 51129-12, 57003-14, 64195-16 |
|
БИМ 3/4/5 |
69950-17 |
|
МИЛУР (104, 105, 107(S), 304, 305, 306, 307.(52, |
51369-12, 59964-15, 66226-16, 53661-13, |
|
62), 307S) |
58444-14, 61296-15, 66824-17 |
|
НЕВА МТ1, Нева МТ1*2ЛИ, НЕВА МТ3, |
56832-14, 61544-15, 47430-11, 64506-16, |
|
Нева СП1, Нева СП3, Нева СТ4 |
75447-19, 75453-19, 73138-18 |
|
СЭТ3а |
55185-13 |
|
BINOM334i, BINOM3 |
59815-15, 60113-15 |
|
SL7000, ACE6000 |
21478-09, 61397-15 |
Продолжение таблицы 1
|
1 |
2 |
|
ISKRA MT851, TE851 |
23306-02, 23307-02 |
|
ISKRA MT855, MT831, MT860, MT372, MT382, |
32930-08, 58571-14 |
|
ISKRA MT880, ISKRA AM550 |
72676-18, 72677-18 |
|
СТС5605 |
21488-03 |
|
ЦЭ2727 |
37723-08 |
|
ПЦ6806-17 |
23833-09 |
|
Протон-К, ФОТОН |
51364-12, 58850-14 |
|
КИПП-2М |
41436-15 |
|
РЕСУРС-Е4, РЕСУРС-1.Т'2-4.30 |
57460-14, 53457-13 |
|
ZMD400CT |
53319-13 |
|
СКВТ-Ф-МАРСЕН |
58638-14 |
|
NP73E, AD11, AD13 |
48837-12, 68830-17, 81345-21, 70525-18, 82607-21 |
|
SMT |
67784-17 |
|
ESM |
66884-17 |
|
LZQJ-XC |
31413-06 |
|
СТЭМ-300 |
71771-18 |
|
МУР1001.5 SmartON EE1 |
70669-18 |
|
ДАЛА, ОРМАН, Отан САР4У, САР3У |
45295-10, 45296-10 |
|
IEM3255, PowerLogic PM5110, PM5111 |
50245-12, 82254-21 |
|
ФОБОС 1, ФОБОС 3(Т) |
66753-17, 66754-17 |
|
М2М-1, М2М-3 |
79474-20, 79481-20 |
|
ЭМИС-ЭЛЕКТРА (971, 976) |
77205-20, 77204-20 |
|
КВАНТ ST2000-12 |
71461-18 |
|
РОТЕК РТМ-(01, 03) |
77307-20, 77308-20 |
|
SP (101, 301) |
83664-21, 85684-22 |
|
i-prom.(1, 3) |
87373-22, 87388-22 |
|
Приборы учета тепловой энергии и энергоносителей | |
|
Взлёт УРСВ-(010М, 020, 110(M, V), 510(Ц), 520Ц, 522Ц, 530Ц, 540Ц, 542(Ц), 544Ц) |
16179-02, 20294-11, 84382-22, 52294-12 |
|
Взлет РСЛ |
22591-12 |
|
Взлет ТСР, ТСР-М (ТСР-027) |
18359-99, 27011-13 |
|
Взлёт ТСРВ-(020, 021, 022, 023, 024(М), 026(М), 027, 030, 031, 032, 033, 034, 043) |
27010-13 |
|
Взлет ЭМ ЭКСПЕРТ |
30333-10 |
|
Взлет ИВК102 |
21471-12 |
Продолжение таблицы 1
|
1 |
2 |
|
СПТ941.01-08, СПТ941.10-11, СПТ 941.20, |
17687-98, 29824-14, 21420-01, 28895-05, |
|
СПТ 942.1-6, СПТ 943.1-2, СПТ944 |
64199-16 |
|
СПТ961(М), СПТ961.1-2, СПТ962 |
23665-08, 17029-03, 35477-12, 64150-16 |
|
СПГ741 |
20022-08 |
|
РМ-5-T |
20699-11 |
|
СПГ761, СПГ761.1-2, |
17934-08, 36693-13 |
|
СПГ762, СПГ762.1-2 |
19309-08, 37670-13 |
|
ЕК260, ЕК270 |
21123-08, 41978-13 |
|
ТС215, ТС220 |
32550-06, 47922-11 |
|
ИМ2300^, B, C, D, E, F, К, М, Z) |
14527-17 |
|
ГиперФлоу-3Пм |
15646-14 |
|
ТЭМ-104, ТЭМ-106 |
26998-06, 26326-06 |
|
ЭХО-Р-02, Акрон-01-01 |
21807-06, 20711-00 |
|
Turbo Flow GFG-F |
69135-17 |
|
ТЭКОН 10, ТЭКОН-17, ТЭКОН-19 |
14520-95, 20812-07, 61953-15 |
|
Эльф, Карат, Карат-М, Карат-307 |
61016-15, 44424-10, 23815-08, 46059-11 |
|
ИРВИКОН СВ-200 |
23451-13 |
|
MULTICAL 402, ®602 |
47451-11, 49806-12 |
|
УВП-280, УВП-280А.01-МЭ, УВП-280Б.01 |
53503-13 |
|
ВКТ-5, ВКТ-7, ВКТ-9 |
20195-07, 23195-11, 67373-17 |
|
МКТС |
28118-09 |
|
БКТ.М, Миконт-186 |
54863-13 |
|
ВРСГ/РИ-3 (ИРВИС-РС4) |
15871-00, 46037-10 |
|
ВРТК-2000 РМД |
18437-05 |
|
ПРАМЕР-52ХХ |
43140-09 |
|
FloBoss S600 (FB 5600-НГХК) |
60296-15 |
|
АБАК+ (АБАК 1-2-1) |
52866-13 |
|
ТВ7 |
67815-17 |
|
АДИ |
58139-14 |
|
ТМК-Н120 |
27635-14 |
|
СМАРТ-В02 |
54863-13, 88496-23 |
|
US800 |
21142-11 |
|
Triton |
64780-16 |
|
УРЖ2КМ модель 1 |
23363-12 |
|
УРОВЕНЬ ИВКЭ | |
|
ЭКОМ-3000, ЭКОМ-ТМ |
17049-14, 35177-12 |
Продолжение таблицы 1
|
1 |
2 |
|
ARIS |
67865-17, 67864-17, 69626-17, 66308-16, 64151-16, 62403-15, 57749-14, 53992-13, 53993-13, 52608-13, 52203-12 |
|
Сикон (С10, С50, С70, С120) SM160, SM160-02, SM160-02M |
21741-03, 65197-16, 28822-05, 40489-14, 52126-12, 62017-15, 71337-18 |
|
RTU-325, RTU-327 |
37288-08, 41907-09 |
|
ВЭП-01 |
25556-03 |
|
Пульсар-(2М, 6М, 24М) |
25951-10 |
|
MOSCAD-M |
26868-04 |
|
TOPAZ IEC DAS MX240 |
65921-16 |
|
Меркурий (225.1, 225.2, 250) |
39354-08, 47895-11 |
|
УСД 2-0.1, Микрон 2 (УСД 2.04) |
49000-12 |
|
РиМ 099.02 |
47271-11 |
|
УСПД 164-01М, СЕ805(М) |
49872-12, 51183-12 |
|
МИРТ-881 |
70453-18 |
|
WI-3IRTU, WI-40RTU.2 |
75866-19, 76100-19 |
|
RTR8A |
72007-18 |
|
МИР УСПД-01, МК-01 |
27420-08, 65768-16 |
|
СТРИЖ-Сервер |
58948-14 |
|
Устройства синхронизации времени ИСС |
71235-18 |
|
Устройства синхронизации времени УСВ-3 |
51644-12, 64242-16, 84823-22 |
|
Устройства синхронизации времени УСВ-2 |
82570-21 |
|
УРОВЕНЬ ИВК | |
|
Наименование компонента |
Характеристика |
|
ПЭВМ - Сервер базы данных АИИС |
не хуже Intel Core i7 (3,4 ГГц) / RAM 16 GВ / HDD 3х1,5 GB |
|
ПЭВМ - Автоматизированное рабочее место (АРМ) |
не хуже Intel Core 2 (2ГГц)/ RAM 2GB / HDD 200 GB Монитор 17" |
|
КАНАЛООБРАЗУЮЩАЯ АППАРАТУРА ПРИЕМА-ПЕРЕДАЧИ ДАННЫХ | |
|
Телефонные, радио- и GSM-модемы, Ethernet-шлюзы, PLC-концентраторы, GSM-шлюзы, GPRS-коммуникаторы и др. средства цифровой передачи данных |
- |
СОЕВ представляет собой функционально-объединенную совокупность программнотехнических средств измерений и синхронизации времени в АИИС.
Источником синхронизации часов компонентов АИИС может быть УСПД в составе которого имеется ГЛОНАСС/GPS модуль (приемник сигналов точного времени от спутников глобальных систем позиционирования), так и сервер системы, выполняющий корректировку своего времени по сетевым протоколам от источников точного времени, перечисленных в таблице 1 на уровне ИВКЭ).
АИИС периодически (согласно программным настройкам) выполняет сравнение показаний часов компонентов системы и источника синхронизации.
При обнаружении отклонений в показаниях текущего времени источника синхронизации и компонентов системы, превышающих нормированное значение, выполняется синхронизация текущего времени компонентов АИИС с часами источника синхронизации, при этом учитываются временные характеристики линии связи. События коррекции времени отражаются в журнале событий АИИС.
АИИС выполняет следующие основные функции:
-
- периодический и/или по запросу сбор результатов измерений;
-
- периодический и/или по запросу сбор данных о состоянии средств измерений;
-
- коррекцию и синхронизацию текущего времени компонентов АИИС;
-
- автоматизированное и/или по запросу управление состояниями объектов автоматизации;
-
- хранение полученных данных об измеренных величинах с настраиваемой глубиной хранения;
-
- автоматизированное и/или по запросу резервирование баз данных;
-
- создание и редактирование структуры объекта учета и пользовательских расчетных схем;
-
- предоставление пользователям информации о параметрах объекта учета в виде мнемосхем, таблиц, графиков, журналов событий и отчетов;
-
- автоматизированную и/или по запросу подготовку и/или отправку данных в различных форматах внешним организациям (пользователям информации);
-
- конфигурирование и настройку параметров АИИС;
-
- диагностику и мониторинг функционирования всех компонентов АИИС и программного обеспечения.
В АИИС применяется комплекс мер для защиты программного обеспечения (далее по тексту - ПО) и данных от несанкционированного доступа: регистрация в памяти АИИС всех событий, связанных с изменениями параметров настройки, коррекциями данных и времени, использование программно-технических средств разграничения параметров доступа к данным, паролей, электронно-цифровой подписи.
Информационный обмен в АИИС осуществляется по интерфейсам и протоколам передачи данных устройств, указанных в таблице 1.
Заводской номер в формате цифро-буквенного обозначения указывается в формуляре и наносится на корпус серверов баз данных с программным обеспечением методом шелкографии. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Набор программных компонентов АИИС состоит из системного программного обеспечения и специализированного программного пакета.
Системное программное обеспечение состоит из:
-
- серверная ОС: Linux-подобная ОС (не ниже «Альт Сервер 10», «Astra Linux Special Edition 1.7»), «РЕД ОС» (не ниже 7.3) или MS Windows (не ниже «Windows Server 2012»);
-
- система управления базами данных (далее по тексту - СУБД): PostgreSQL (не ниже V 11 или из дистрибутива ОС), Postgres Pro (не ниже V 11) или MS SQL Server (не ниже «SQL Server 2005 SP4»);
-
- пользовательская ОС: Linux-подобная ОС (не ниже «Альт Рабочая станция 10», «Astra Linux Special Edition 1.7»), «РЕД ОС» (не ниже 7.3) или MS Windows (не ниже «Windows 8.1» 64-разрядная).
Специализированный программный пакет представляет собой программный комплекс (далее по тексту - ПК) «Энергосфера».
ПК «Энергосфера» позволяет собирать и обрабатывать данные, поступающие со счетчиков и УСПД.
Метрологически значимой частью специализированного программного пакета АИИС является библиотека libpso_metr.so - для Linux-подобных ОС и pso_metr.dll - для OC MS Windows. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС.
Идентификационные данные метрологически значимой части, вычисленные с помощью алгоритма MD5, приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части
|
Идентификационные данные (признаки) |
Значения |
|
Linux-подобные ОС | |
|
Идентификационное наименование ПО |
libpso metr.so |
|
Цифровой идентификатор ПО (контрольная сумма) |
01e3eae897f3ce5aa58ff2ea6b948061 |
|
OC MS Windows | |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.1 |
|
Цифровой идентификатор ПО (контрольная сумма) |
cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса) |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиВ таблицах 3 и 4 приведены метрологические и технические характеристики АИИС.
Таблица 3 - Метрологические характеристики АИИС
|
Наименование характеристики |
Значение |
|
Диапазоны измерений ИК электрической мощности/энергии, кВт (квар)/кВт^ч (квар^ч) |
от 0,001 до 108 |
|
Пределы допускаемой относительной погрешности ИК электрической мощности и энергии, % |
согласно формуле 1 |
|
Диапазон измерений ИК тепловой энергии, Гкал |
от 1 до 108 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ИК тепловой энергии, %: для:
|
± 4 ± 4 (при ОЗ^НЛИБ^ < Q < Qham^) ± 5 (при OJ-Qham^ < Q < ОЗ^нлиб^) |
|
Диапазоны измерений ИК температуры энергоносителей, °С:
|
от -200 до +850 по ГОСТ Р 8.585-2001 |
|
Пределы допускаемой абсолютной погрешности ИК температуры энергоносителей, °С |
± (0,6+0,004-t2)) |
|
Диапазоны измерений ИК давления энергоносителей:
|
от 250 до 108 от 0,001 до 100 |
|
Пределы допускаемой относительной погрешности ИК давления энергоносителей, %:
|
± 2 ± 1 |
|
Диапазоны измерений ИК объемного (массового) расхода, м3/ч (т/ч) |
от 0 до 5404 |
|
Пределы допускаемой относительной погрешности ИК объемного (массового) расхода, %:
|
± 2 ± 3 ± 1,5 ± 2,5 |
|
Суточный ход часов ИВК ЛИИС, с/сут, не более |
± 0,5 |
|
Пределы допускаемого смещение шкал времени часов компонентов АИИС относительно шкалы UTC (SU), с |
± 5 |
|
м3/ч или т/ч. |
Пределы допускаемой относительной погрешности ИК электрической мощности и энергии, %:
5w1 =±1,1-
5] + 5U + 5} + 5}
(1)
где, 5I - погрешность трансформатора тока (согласно ГОСТ 7746), %;
5и - погрешность трансформатора напряжения (согласно ГОСТ 1983), %;
5} - погрешность трансформаторной схемы подключения счетчика за счет угловых погрешностей ТТ Qj и ТН Qu, рассчитывается по формулам (1.1) и (1.2) для активной и реактивной энергии соответственно) %;
5} - погрешность из-за потери напряжения в линии присоединения счетчика к ТН;
5С.О. - относительная погрешность счетчика, %;
5УС ■ - относительная погрешность УСПД (при его наличии в ИК), %;
5cj - дополнительная погрешность компонентов АИИС от j-й влияющей величины, %;
J - число влияющих величин.
5в =±0,029^0f +0U (1.1)
cos ф
5 = ±0,029-0 +0U JlzSn± (1.2)
sin ф
где cosф - коэффициент мощности.
Таблица 4 - Технические характеристики АИИС
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов (ИК), шт. |
от 1 до 108 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 10 до 30 |
|
- для сервера и АРМ |
в соответствии с требованиями их |
|
- для остальных компонентов |
эксплуатационной документации |
|
относительная влажность воздуха при температуре |
от 30 до 80 |
|
25 °С, % | |
|
давление окружающего воздуха, кПа |
от 84 до 106,7 |
|
параметры электропитания сервера и АРМ от сети | |
|
переменного тока: | |
|
- напряжение, В |
220 ± 10 |
|
- частота, Гц |
50 ± 1 |
|
Наработка на отказ АИИС, часов |
75 000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации на АИИС печатным способом.
Комплектность средства измерений Комплектность АИИС представлена в таблице 5.
Таблица 5 - Комплектность АИИС
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная информационноизмерительная «Энергосфера» |
- |
1 шт. * |
|
Формуляр |
ПБКМ.421452.003 ФО |
1 экз. |
|
Руководство по эксплуатации |
ПБКМ.421452.003 РЭ |
1 экз. |
|
ПК «Энергосфера» |
- |
1 шт. |
|
Примечание - * - Комплектация системы согласно проекту | ||
приведены в р. 2 ПБКМ.421452.003 РЭ «Система автоматизированная информационноизмерительная «Энергосфера». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам автоматизированным информационно-измерительным «Энергосфера»
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем;
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования;
ПБКМ.421452.003 ТУ Системы автоматизированные информационно-измерительные «Энергосфера». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Прософт-Системы»
(ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а
Телефон: +7 (343) 356-51-11
Факс: +7 (343) 310-01-06
Web-сайт: www.prosoftsystems.ru
E-mail: info@prosoftsystems.ru
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
в части вносимых изменений:
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических
и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» сентября 2023 г. № 1913
Лист № 1 Регистрационный № 88161-23 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры МЕГЕОН
Назначение средства измерений
Тепловизоры МЕГЕОН (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Тепловизоры выпускаются в трех модификациях - 27711, 27721, 27731, различающиеся метрологическими и основными техническими характеристиками, которые представлены в таблицах 1-2.
Заводские номера в виде цифрового обозначения наносятся на информационную этикетку тепловизора типографским методом
Знак поверки и пломбирование тепловизоров не предусмотрено.
Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа
Программное обеспечениеПрограммное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V 2.1.2 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
27711 |
27721 27731 |
|
Диапазон измерений температуры, °С |
от -20 до +300 |
от -20 до +450 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С, в диапазоне значений: - от - 20 до +100 °С включ. |
±3 |
±3 |
|
Пределы допускаемой относительной погрешности измерений температуры, % - в диапазоне измерений св. +100 до +300 °С включ. |
±3 |
±3 |
|
- в диапазоне измерений св. +300 до +450 °С |
- |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
27711 |
27721 |
27731 |
|
Разрешение инфракрасного изображения, пиксели^пиксели |
320x240 |
160x120 |
220x160 |
|
Угловое поле объектива, градус |
56°х42° |
35°x26° |
35°x26° |
|
Разрешение экрана, пиксели*пиксели |
320x240 | ||
|
Тип дисплея |
2,8' (цветной) | ||
|
Габаритные размеры (ДхШ*В), мм, не более |
225x70x94 | ||
|
Масса, г, не более |
330 | ||
|
Рабочие условия измерений:
|
от 0 до +45 85 от 84 до 106 | ||
|
Средний срок службы, лет |
5 | ||
наносится на информационную этикетку тепловизора типографским методом и на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор |
МЕГЕОН |
1 шт. |
|
Руководство по эксплуатации |
27XXX РЭп |
1 экз. |
|
Паспорт |
24/02-2022 ПС |
1 экз. |
|
Примечание: |( - в зависимости от заказа модификации | ||
приведены в разделе «Инструкция по эксплуатации» документа 27XXX РЭ «Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-001-23430128-2022 Тепловизоры МЕГЕОН. Технические условия. Правообладатель
Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)
ИНН 5018183467
Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650
Телефон: +7 (495) 268-01-91
E-mail: info@mprofit.ru
Изготовитель
Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)
ИНН 5018183467
Адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650 Телефон: +7 (495) 268-01-91
E-mail: info@mprofit.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш, д. 2, лит. А, помещ. 1 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
