МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

8 октября 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 57338 «Анализаторы ртути РА-915М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Люмэкс-маркетинг» от 19 августа 2019 г. № 12/164 приказываю:

• 1. Внести изменения в описание типа на анализаторы ртути РА-915М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59385-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 57338 «Анализаторы ртути РА-915М» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или

индивидуальному предпринимателю ■

за < обой, хранится в системе электронного документооборота

Сертификат: 00Е1036ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11,2019

<__________________________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «8» октября 2019 г. № 2392

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы ртути РА-915М

Анализаторы ртути РА-915М предназначены для измерений массовой концентрации паров ртути в атмосферном воздухе, воздухе жилых и производственных помещений в полевых и лабораторных условиях, а также для измерений содержания ртути в других объектах (газах, водах, почвах, пищевых продуктах, почвах, углеводородном сырье, биосредах) в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений) .

Принцип действия анализаторов основан на дифференциальном атомно-абсорбционном методе измерения массовой концентрации паров ртути, который реализуется с помощью зеемановской поляризационной спектроскопии с высокочастотной модуляцией.

Источник излучения помещен в постоянное магнитное поле, под действием которого резонансная линия ртути с длиной волны 254 нм расщепляется на ряд зеемановских компонент, часть из которых остается в области максимального поглощения ртути и является аналитической линией, а другая часть, выходящая за пределы контура поглощения, формирует опорный сигнал. Разделение этих линий во времени происходит с помощью поляризационного модулятора. При появлении атомов ртути происходит поглощение резонансного излучения на длине волны аналитической линии, что вызывает появление разностного сигнала, пропорционального концентрации атомов ртути.

Конструктивно анализаторы выполнены в виде моноблока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, управляемый драйвером модулятора, аналитическую кювету (одно- или многоходовую) и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Подача проб в кювету анализатора происходит под действием встроенного или внешнего побудителя расхода.

Управление работой анализаторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения. Анализаторы могут работать под управлением как встроенного, так и автономного программного обеспечения, установленного на персональном компьютере.

При работе под управлением встроенного программного обеспечения производятся измерения массовой концентрации паров ртути с выводом результатов измерений на дисплей и возможностью сохранения измерительной информации в энергонезависимой памяти анализатора для последующей передачи на персональный компьютер.

При работе под управлением автономного программного обеспечения формируется цифровой выходной сигнал анализатора, поступающий через USB-порт в персональный компьютер для последующей обработки. Выходной сигнал анализаторов отображается на экране монитора и сохраняется на жестком диске персонального компьютера и выражается также в единицах массовой концентрации паров ртути, а после интегрирования за выбранный промежуток времени (при заданном объемном расходе воздуха) - в единицах массы ртути.

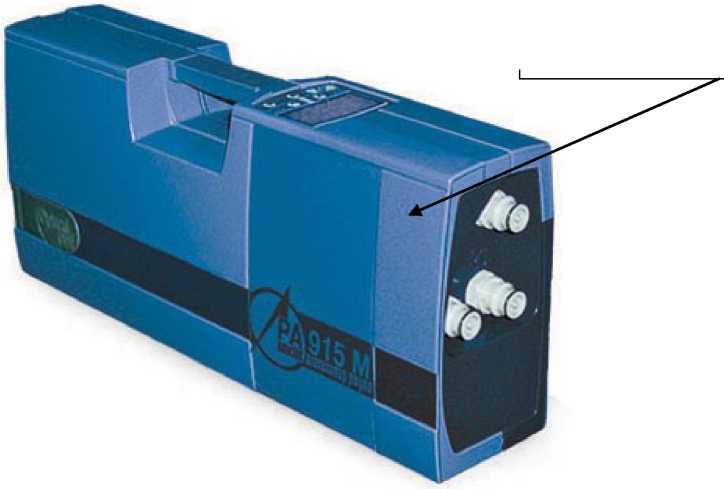

Место нанесения знака поверки

Рисунок 1 - Общий вид анализатора ртути Р А-915М

Анализаторы оснащены встроенным и автономным программным обеспечением (ПО) для управляющего компьютера.

К метрологически значимой части встроенного ПО анализаторов относится всё ПО.

Таблица 1 - Идентификационные данные ПО

Встроенное программное обеспечение выполняет следующие функции:

• - сбор и обработка измерительной информации от фотоприемника анализатора;

• - управление работой анализатора без подключения к персональному компьютеру;

• -  вычисление результатов измерений и вывод их на дисплей;

• - формирование цифрового выходного сигнала через USB-порт на персональный компьютер для дальнейшей обработки при работе с анализатором, подключенным к персональному компьютеру;

• - сохранение измерительной информации во встроенной памяти анализатора при автономной работе анализатора для последующей передачи на персональный компьютер через USB-порт.

Метрологически значимой частью автономного программного обеспечения РАПИД является динамически подключаемая библиотека RapidMetrology.dll, которая выполняет следующие функции:

• - управление работой анализатора, подключенного к персональному компьютеру;

• -  сбор и обработка данных, поступающих от анализатора через USB-порт;

• - формирование интегрального выходного сигнала анализатора;

• -  градуировка анализатора с использованием выходного сигнала и вычисление результатов измерений с ее использованием;

• -  сохранение результатов измерений на жестком диске персонального компьютера;

• -  создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Основные технические характеристики

Продолжение таблицы 2

наносится на шильд анализаторов и титульный лист Руководства по эксплуатации методом компьютерной графики.

Таблица 4

осуществляется по документу МП-242-1811-2014 «ГСИ. Анализаторы ртути РА-915М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 06.10.2014.

Основные средства поверки:

- стандартные образцы состава водных растворов ионов ртути ГСО 8004-93 (массовая концентрация ионов ртути 1 г/дм³, ПГ ± 1 % для доверительной вероятности 0,95);

• - ротаметр РМ-02-0,25 ГУЗ, рег.№ 19325-12 (диапазон объемного расхода до 250 дм³/ч, пределы допускаемой основной приведенной погрешности ± 2,5 %);

• - ротаметр модель 679 типа ротаметр 20, рег.№ 8684-82 (диапазон объемного расхода от 1 до 20 дм³/мин, пределы допускаемой основной приведенной погрешности ± 5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1.

приведены в эксплуатационном документе.

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

ТУ 4215-951-45549798-2014. Анализаторы ртути РА-915М. Технические условия

ООО «Люмэкс-маркетинг»

ИНН 7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, дом 1, литер Б, пом. 1Н, комната 84

Телефон: (812) 335-03-36

Е-mail: lumex@lumex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
