МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

26 ноября 2025 г.                                                                            2576

_____ № ______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346,

п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое

к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом

Министерства промышленности и торговли Российской Федерации

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^ноября     2025 г. № ²⁵⁷⁶

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 89181-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные Альфа АП (далее - весы) предназначены для определения массы при статическом взвешивании различных объектов, в том числе транспортных средств (ТС).

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в аналогово-цифровом преобразователе (далее - АЦП) индикатора в цифровой код. Далее измеренное значение массы выводится на дисплей индикатора и/или передается на внешние электронные устройства (смартфон, планшетный ПК, принтер, персональный компьютеру (ПК), вторичный дисплей).

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя весоизмери-тельные модули Альфа-М (далее - модули), и весоизмерительного прибора (индикатор по п. Т.2.2.2 ГОСТ OIML R 76-1—2011).

ГПУ состоит из одной или нескольких (от 1 до 12) грузоприемных платформ (далее ГПП) в каждую из которых встроены 1, 2 или 4 модуля.

Определение полной массы объекта (ТС) возможно только при условии одновременного нахождения всех опор (колес) объекта (ТС) на ГПУ.

В весах предусмотрена индикация общей массы, а также индикация общей массы и (или) массы) каждого ГПП.

В весах используются:

• - модули весоизмерительные Альфа - М, производства ЗАО «Альфа-Эталон МВК», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 82268-21;

• -  индикаторы типа СТТ, моделей CTT-W; CTT; СТТ-SWIFT, производства ЗАО «Альфа-Эталон МВК».

В весах предусмотрен вариант встройки индикатора СТТ-SWIFT в ГПУ весов и применения его в комплекте со смартфоном, планшетным ПК, ноутбуком или ПК.

Индикатор устанавливается в опечатываемом боксе в приборном шкафу или в помещении, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.

Весы могут оснащаться индукционными или фото-датчиками определения проезда ТС и АРМ (автоматизированное рабочее место).

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

- устройство автоматической установки на нуль (п. T.2.7.2.3);

- устройство первоначальной установки на нуль (п.Т.2.7.2.4);

- устройство слежения за нулем (п. T.2.7.3);

- устройство уравновешивания тары (п.Т.2.7.4.1).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение типа весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е) и действительной цены деления (d);

• - значение максимальной выборки массы тары (Т = - ...);

• - знак утверждения типа средств измерений;

• - заводской номер весов в цифровом формате, нанесенный типографским способом, по системе нумерации предприятия-изготовителя;

• - год выпуска.

Весы выпускаются однодиапазонными и двухинтервальными в 14 модификациях:

• - однодиапазонные - Альфа АП-2-1; Альфа АП-5-2; Альфа АП-15-5; Альфа АП-20-10; Альфа АП-30-10; Альфа АП-50-20; Альфа АП-60-20; Альфа АП-150-50; Альфа АП-200-100;

• - двухинтервальные - Альфа АП-10-2/5; Альфа АП-20-5/10; Альфа АП-40-10/20; Альфа АП-80-20/50; Альфа АП-100-20/50.

Обозначение весов для заказа имеет вид:

Альфа АП -[М]-[Е]-[Т],

где             [М] - значения максимальной нагрузки (Max) весов, т:

2; 5; 15; 20; 30; 50; 60;150;200 - для однодиапазонных весов; 4/10; 10/20; 20/40; 40/80; 50/100 - для двухинтервальных весов;

[Е] - значения поверочного интервала (e) весов, кг:

• - 1;2;5;10;10;20;20;50;100 - для однодиапазонных весов;

• - 2/5;5/10;10/20;20/50;20/50 - для двухинтервальных весов;

[Т] - тип индикатора: 1; 2; 3

1- CTT-W; 2 - CTT; 3 - СТТ-SWIFT

Общий вид весов представлен на рисунках 1 и 2, индикатора на рисунке 3. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4 и 5.

Модуль Альфа М                           Место нанесения заводского номера и знака

утверждения типа (боковая поверхность ГПУ)

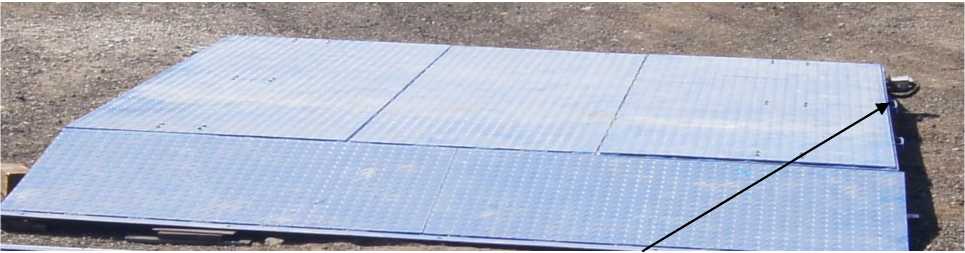

Рисунок 1 - Общий вид весов Альфа АП с двумя ГПП

Встроенный модуль Альфа М

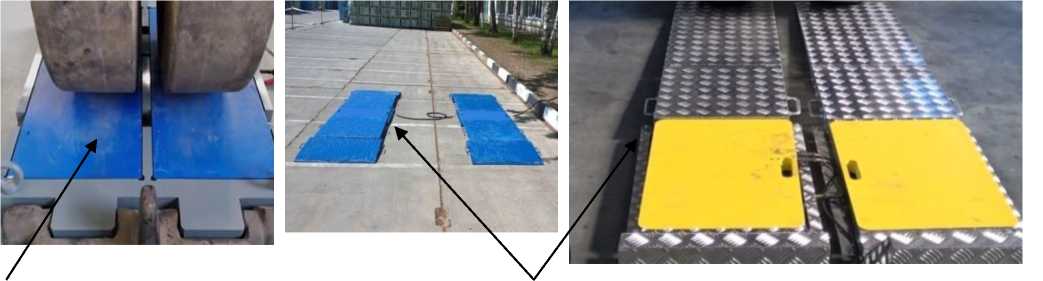

Рисунок 2 - Общий вид весов Альфа АП с одним ГПП с двумя встроенными модулями

СТТ

ского номера и знака типа

СТТ-SWIFT

СТТ-W

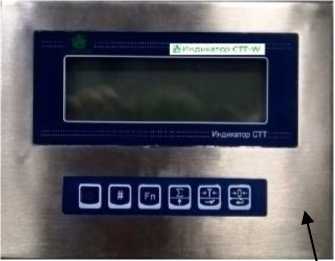

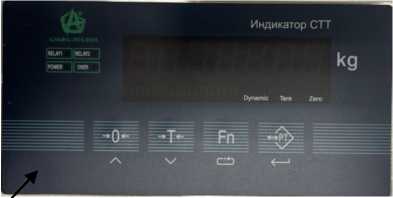

Рисунок 3 - Общий вид индикаторов

CTT

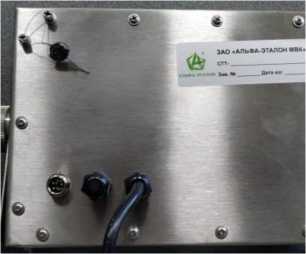

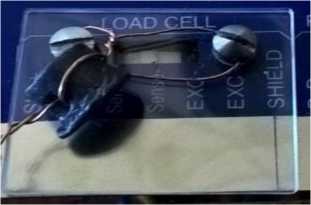

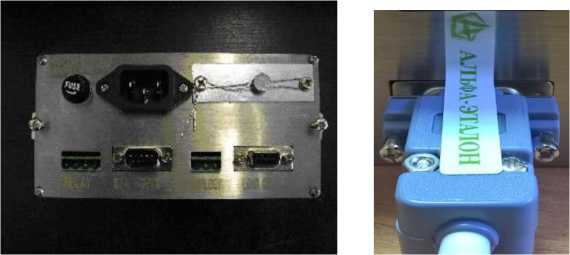

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

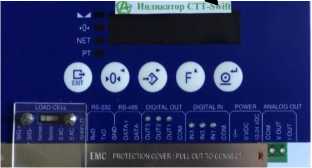

СТТ-SWIFT

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки индикаторов, установленных в защитный короб

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Весы могут оснащаться АРМ (автоматизированное рабочее место) со специализированным ПО для хранения и обработки результатов взвешивания. Данное ПО не является метрологически значимым.

Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационным признаком ПО служит номер версии, который доступен в сервисном режиме.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

где х- принимает значения от 0 до 9. И не относится к метрологически значимой части ПО;

* - Данные недоступны, так как данное ПО после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс

Класс точности по ГОСТ OIML R 76-1-2011 ....................................................средний (III).

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m), число поверочных интервалов (n) весов, для однодиапазонных весов приведены в таблице 2, для двухинтервальных весов в таблице 3.

Таблица 2 - Метрологические характеристики однодиапазонных весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики двухинтервальных весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

таблицы 5

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.

Таблица 6 - Комплектность средства измерений

приведены в руководстве по эксплуатации (раздел 1.1 «Назначение»).

Приказ Росстандарта 04.07.2022 г № 1622 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 28.29.3-005-64543844-2022 Весы электронные Альфа АП. Технические условия

Закрытое акционерное общество «Альфа-Эталон МВК»

(ЗАО «Альфа-Эталон МВК»)

ИНН 7718792387

Юридический адрес: 107065, г. Москва, ул. Курганская, д. 3А, стр.1

Телефон: (495) 913-50-51, 989-29-33

Е-mail: ves@alfaetalon.ru

Закрытое акционерное общество «Альфа-Эталон МВК»

(ЗАО «Альфа-Эталон МВК»)

ИНН 7718792387

Адрес: 107065, г. Москва, ул. Курганская, д. 3А, стр.1

Телефон: (495) 913-50-51, 989-29-33

Е-mail: ves@alfaetalon.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи об аккредитации № RA.RU.311313 от 31.08.2015 г. в Реестре аккредитованных лиц
