ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «___» ___ ^{2024 г}.   ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2267

Регистрационный № 65580-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ИВД-3

Датчики вибрации ИВД-3 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости по одному или трём взаимоперпендекулярным направлениям контролируемого объекта.

Принцип действия датчиков основан на преобразовании ускорения контролируемого объекта в пропорциональный электрический сигнал. Сигнал с первичного преобразователя усиливается и подвергается частотной фильтрации. С помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер интегрирует сигнал, пропорциональный ускорению, и формирует выходной сигнал СКЗ виброскорости в цифровом виде по интерфейсу RS-485 или в виде унифицированного токового сигнала от 4 до 20 мА.

Структура обозначения датчиков: Датчик вибрации ИВД-ЗХ-Y-KzMw», где ИВД-3 - тип датчика

Х - тип и значение формируемого сигнала:

Ц - датчик с цифровым выходом RS-485 виброскорости,

В - «датчик-выключатель» с цифровым при измерении СКЗ виброскорости, дискретными «предупреждение» и «авария»,

Т - датчик с цифровым выходом RS-485

Конструктивно датчик выполнен в виде моноблока со встроенным кабелем для внешних соединений.

Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.

Датчик имеет степень защиты от проникновения посторонних предметов: IP67. Режим работы датчика - непрерывный.

Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов и количеством каналов.

Заводской номер наносится на корпус датчиков методом гравировки в числовом формате.

Пломбирование датчиков не предусмотрено.

Место нанесения знака поверки на корпусе датчика не предусмотрено.

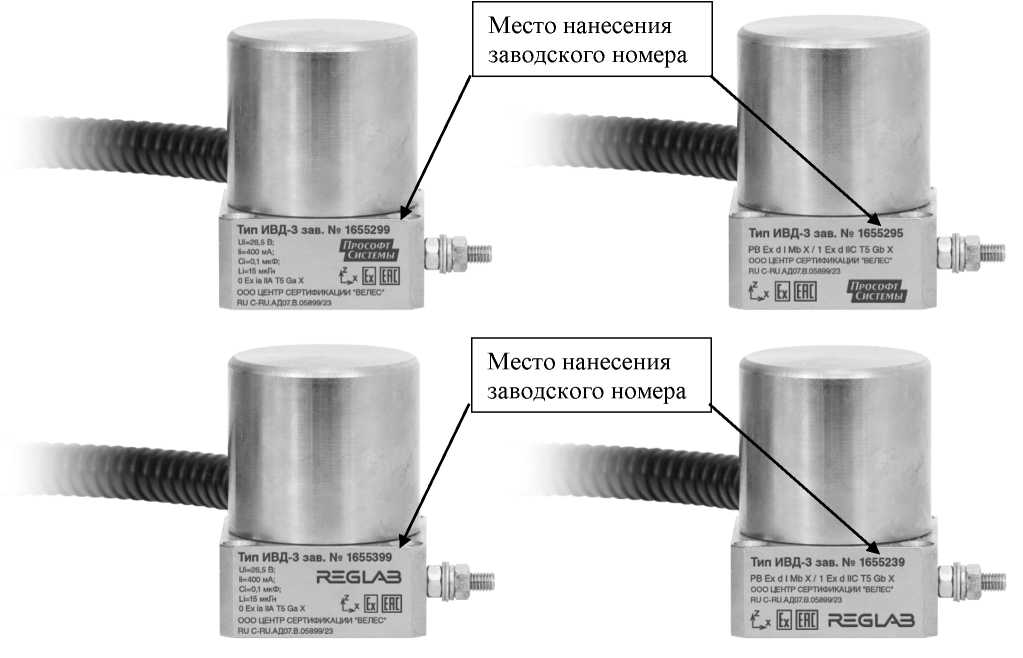

Внешний вид датчика вибрации ИВД-3 и место нанесения заводского номера приведены на рисунке 1.

Рисунок 1 - Общий вид датчиков вибрации ИВД-3

Программное обеспечение датчиков ИВД-3 (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.

Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.

Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.

Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».

Таблица 1 - Идентификационные данные встроенного ПО датчиков

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность

приведены в эксплуатационном документе: ПБКМ.468223.002 РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ 4277-002-55181848-2006. Датчики вибрации ИВД-3. Технические условия.

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)

ИНН 6660149600

Юридический адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

W eb -сайт: https ://prosoftsystems. ru

E-mail: info@ prosoftsystems.ru

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, эт. 2, оф. 306

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Телефон: +7 (343) 270-23-35

Web-сайт: https://reglab.ru

E-mail: info@reglab.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2267

Общий вид комплектов представлен на рисунках 1 - 4, светофильтров - на рисунках 5 - 7, маркировочной таблички с местом нанесения серийного номера и знака утверждения типа - на рисунке 8.

Нанесение знака поверки на комплекты не предусмотрено.

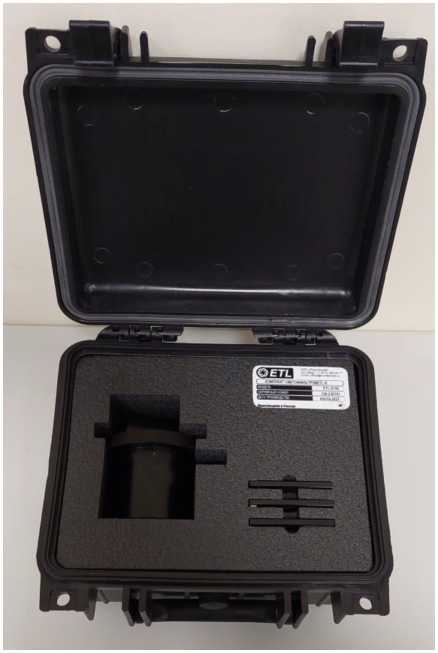

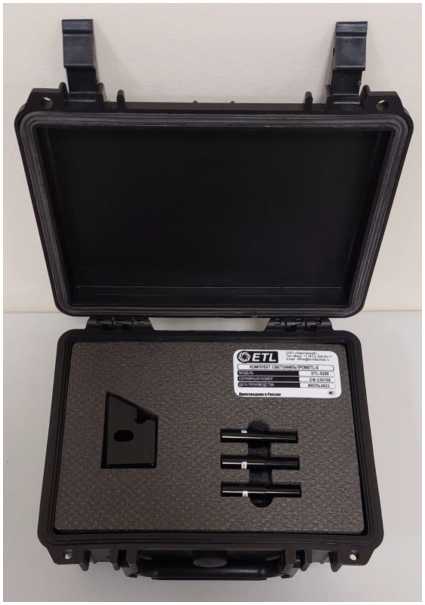

Рисунок 1 - Общий вид комплекта

модели ETL-S 100

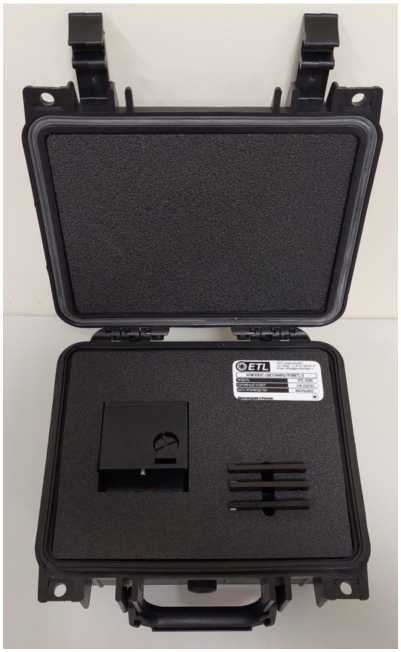

Рисунок 2 - Общий вид комплекта

модели ETL-S 200

Рисунок 3 - Общий вид комплекта

модели ETL-S 208

Рисунок 4 - Общий вид комплекта

модели ETL-S 300

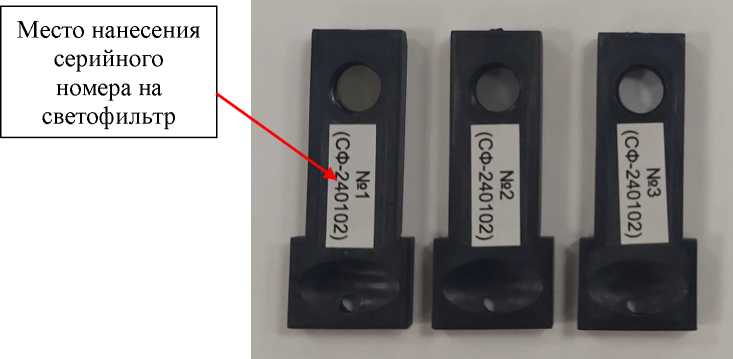

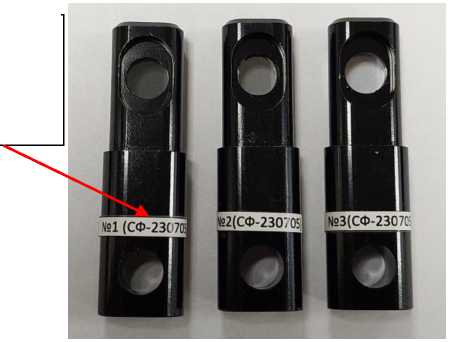

Место нанесения серийного номера на светофильтр

- Общий вид светофильтров

Рисунок 5

модели ETL-S 100 и модели ETL-S 200

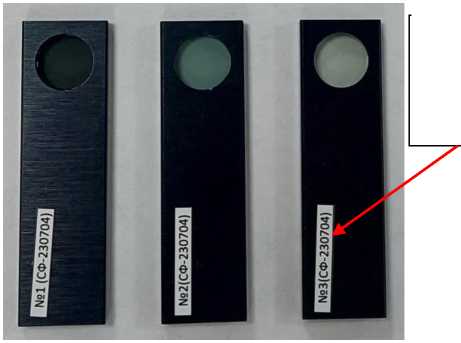

Рисунок 6 - Общий вид светофильтров

модели ETL-S 208

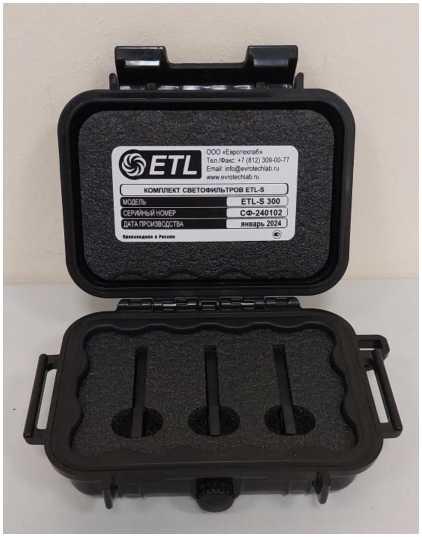

Рисунок 7 - Общий вид светофильтров модели ETL-S 300

Место

нанесения

знака

утверждения типа

Рисунок 8 - Общий вид маркировочной таблички

Таблица 1 -

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится типографским способом на маркировочную табличку, расположенную внутри кейса, и на титульный лист паспорта.

Таблица 4 - Комплектность

приведены в разделе «Правила эксплуатации, хранения и транспортировки» документа «Комплект светофильтров ETL-S. Паспорт».

Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517;

ТУ 26.70.21-014-60997399-2022 «Комплекты светофильтров ETL-S. Технические условия».

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб») ИНН 7806410090

Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216

Телефон: (812) 309-00-77

Факс: (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб») ИНН 7806410090

Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216 Телефон: (812) 309-00-77

Факс: (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2267

Регистрационный № 90666-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи уровня поплавковые магнитоуправляемые Магнитэк

Преобразователи уровня поплавковые магнитоуправляемые Магнитэк (далее преобразователи) предназначены для измерений уровня жидких сред и/или уровня раздела двух жидких сред и преобразования измеренного значения уровня в аналоговый и/или цифровой выходной сигнал.

Преобразователи имеют одноблочное конструктивное исполнение и в общем случае состоят из чувствительного элемента, конструктивно совмещенного с блоком электронным, и поплавка со встроенным магнитом. В случае необходимости одновременного измерения уровня и уровня раздела двух сред используются два поплавка.

Чувствительный элемент преобразователя представляет собой гибкий стержень, выполненный из магнитострикционного материала. С одного конца стержень жёстко соединен с пьезоэлектрическим преобразователем, который, в свою очередь, подключен к блоку электронному. Стержень чувствительного элемента расположен в жесткой или гибкой трубе, вдоль которой перемещается поплавок. Труба, в которую помещен чувствительный элемент, изготавливается из различных материалов с учетом параметров процесса: агрессивности среды, температуры и давления.

Принцип действия преобразователей основан на способе определения расстояния до поплавка путем измерения интервала времени, за который магнитострикционный импульс проходит это расстояние. Периодически генерируемый блоком электронным импульс тока передается по чувствительному элементу в направлении поплавка. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита поплавка возникает ультразвуковой импульс (эффект Видемана), который движется обратно в направлении пьезоакустического преобразователя, где детектируется, после чего усиливается и подвергается математической обработке. Время распространения ультразвукового импульса пропорционально уровню жидкости. Значение времени преобразуется блоком электронным в значение уровня и при наличии показывающего устройства (ЖК-дисплей) выводится на индикацию. Передача значения уровня осуществляется через унифицированные выходные сигналы.

В зависимости от вида выходного сигнала преобразователи имеют исполнения:

• - А - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом;

• - АР - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и двумя дополнительными релейными выходными сигналами с одной группой переключающих контактов;

• - АЦ - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;

• - А2Ц - с двумя выходными сигналами в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды и/или уровню раздела сред при сопротивлении нагрузки не более 500 Ом, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;

• - 485 - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU.

Преобразователи могут иметь взрывозащищённое исполнение.

Знак утверждения типа, условное обозначение и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских и букв латинского алфавита) наносятся на корпус преобразователя или на стальную планку, прикрепляемую к корпусу сваркой, методом лазерной гравировки на планке.

Общий вид преобразователей и места нанесения знака утверждения типа приведены на рисунке 1.

Способ ограничения доступа к местам настройки (регулировки) - пломбирование. В преобразователях пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока и винт стопора крышки корпуса электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.

В зависимости от варианта исполнения преобразователя конструкция соединителя, чувствительного элемента и поплавка может отличаться от представленной на рисунке 1.

Место нанесения знака

утверждения типа

Место нанесения

заводского номера

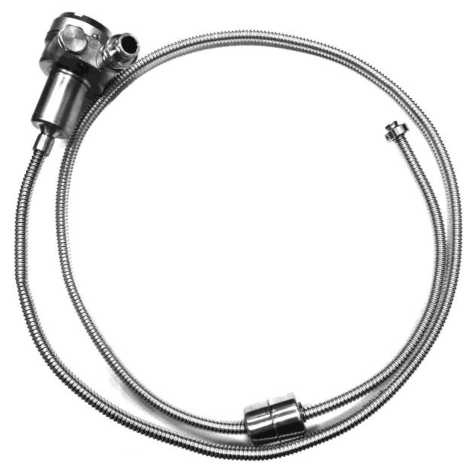

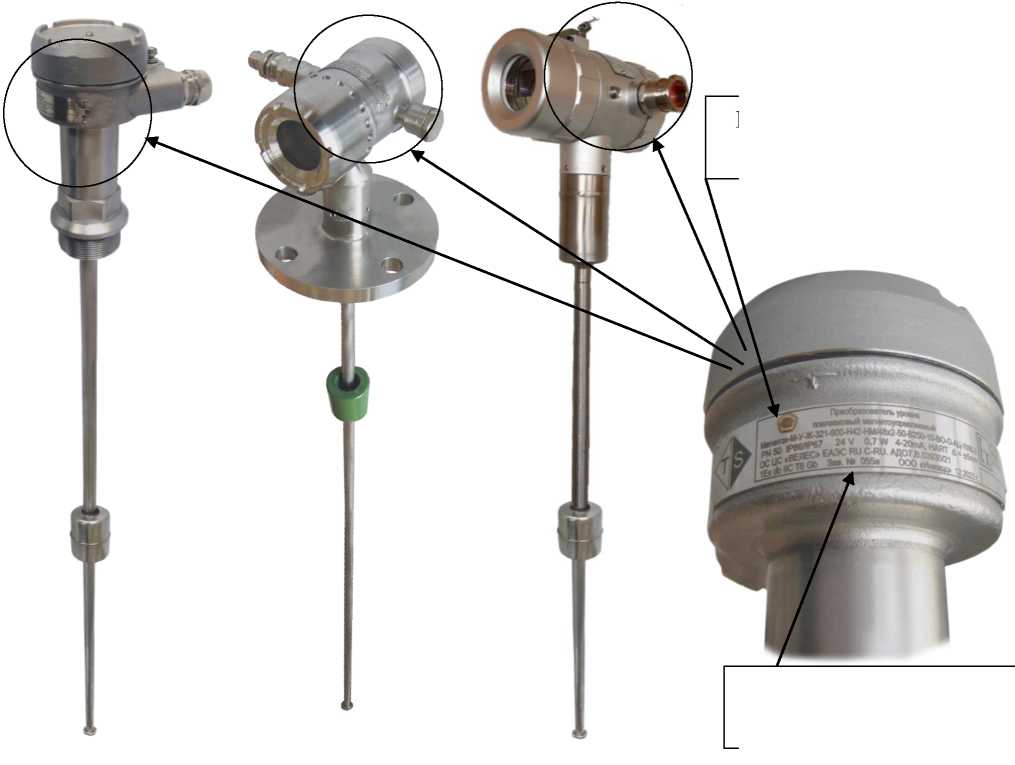

Рисунок 1 - Общий вид преобразователей и места нанесения знака утверждения типа

Место пломбировки пломбой завода-изготовителя

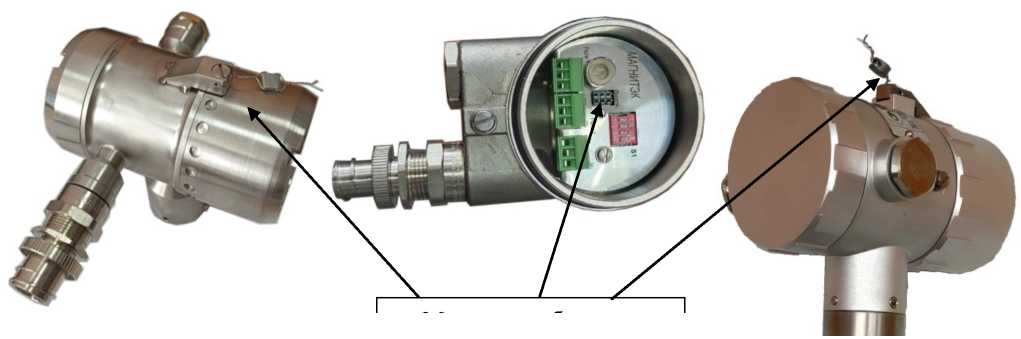

Рисунок 2 - Схема пломбировки электронного блока преобразователя от несанкционированного доступа, обозначение мест пломбировки пломбами завода-изготовителя

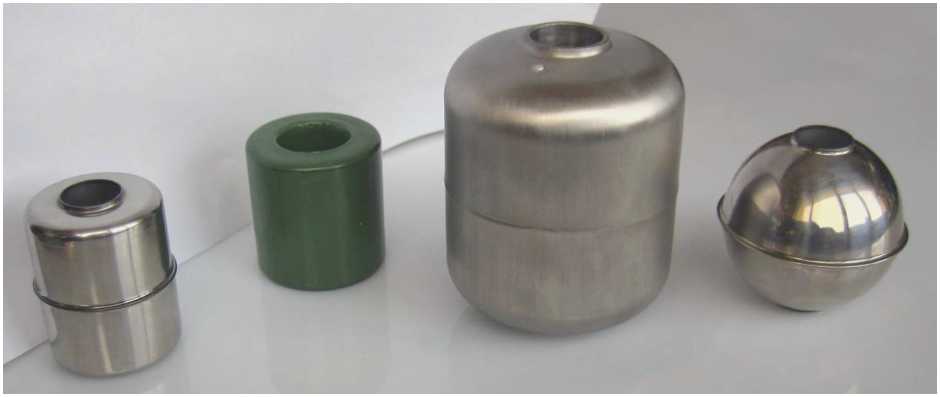

Рисунок 3 - Примеры исполнения поплавка

Преобразователи имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО п

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

таблицы 3

Таблица 4 - Показатели надежности

наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе преобразователей и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплект поставки преобразователей должен соответствовать указанному в таблице 5.

Таблица 5 - Комплект поставки п

таблицы 5

приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407611.001 РЭ.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГРВТ.407611.001 ТУ Преобразователи уровня поплавковые магнитоуправляемые Магнитэк. Технические условия.

Общество с ограниченной ответственностью «Инвард» (ООО «Инвард»)

ИНН 6230072201

Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51

Телефон: (4912) 50-03-58

Web-сайт: www.invard.ru

E-mail: inbox@invard.ru

Общество с ограниченной ответственностью «Инвард» (ООО «Инвард») ИНН 6230072201

Адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51 Телефон: (4912) 50-03-58

Web-сайт: www.invard.ru

E-mail: inbox@invard.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2267

Регистрационный № 67627-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-СВЭЛ

предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы изготавливаются в различных климатических исполнениях (УХЛ, У, ХЛ, О, Т) и категориях размещения (1, 2) по ГОСТ 15150-69.

Трансформаторы категории размещения 1 предназначены для эксплуатации на открытом воздухе (установка снаружи вводов силовых трансформаторов и выключателей, проходных изоляторов, вводов, проходящих сквозь стены или перекрытия), в составе комплектных распределительных устройств, блоков линейных и нулевых выводов генераторов всех типов и в других распределительных устройствах и силовых установках. Изоляцией, обеспечивающей электрическую прочность трансформатора, служит изоляция высоковольтного ввода, проходного изолятора и воздушный зазор.

Трансформаторы категории размещения 2 (без литой изоляции) предназначены для эксплуатации в трансформаторном масле внутри бака силового трансформатора или выключателя, в воздушной или элегазовой среде в составе выключателя или комплектного распределительного устройства (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) и являются комплектующими изделиями

Трансформаторы категории размещения 2 (с литой изоляцией) предназначены для эксплуатации в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) в составе комплектных распределительных устройств, токопроводов, шинопроводов, блоков линейных и нулевых выводов генераторов всех типов и в других распределительных устройствах и силовых установках. Изоляцией, обеспечивающей электрическую прочность, служит изоляция корпуса самого трансформатора и воздушный зазор (в соответствии с классом напряжения шинопровода или токопровода).

По принципу конструкции трансформаторы являются встроенными. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя или силового трансформатора, линейный ввод, шина токопровода или комплектного распределительного устройства. Трансформаторы относятся к электрооборудованию класса напряжения 0,66 кВ и могут устанавливаться на вводе/шине любого класса напряжения при условии, что они обеспечивают заданные характеристики, не нарушают его работу, и посадочные размеры ввода/шины позволяют их установку.

На выводы вторичных обмоток, предназначенных для измерений и учета электрической энергии трансформаторов категории размещения 1 по ГОСТ 15150-69 и трансформаторов с литой изоляцией категории размещения 2 устанавливается крышка с возможностью пломбировки для защиты от несанкционированного доступа, в остальных трансформаторах категории размещения 2 возможность пломбировки отсутствует. Также трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся формой корпуса, габаритными размерами, массой, способом крепления на месте установки, количеством и назначением вторичных обмоток.

Общие виды трансформаторов представлены на рисунках 1-3.

Исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4. Номер конструктивного исполнения и вариант конструктивного исполнения в обозначении могут отсутствовать.

На трансформаторах имеется табличка технических данных с предупреждающей надписью о высоком напряжении на разомкнутых вторичных обмотках.

Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя или силового трансформатора, линейного ввода или токопровода.

Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.

Знак поверки на трансформаторы не наносится.

Заводской номер в формате цифрового обозначения наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ 15150-69 металлографическим способом, для категории размещения 2 по ГОСТ 15150-69 методом офсетной печати.

Место пломбирования

Место нанесения заводского номера и знака утверждения типа (табличка технических данных трансформатора)

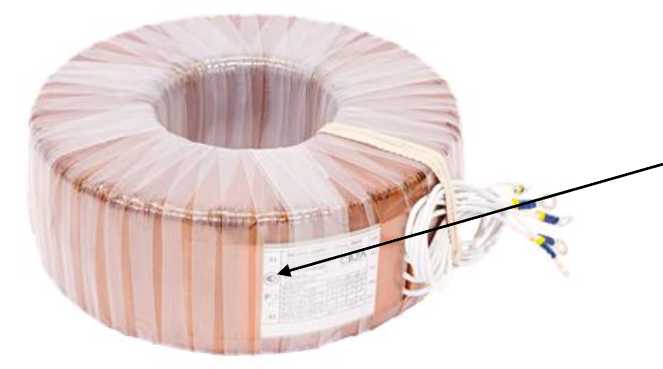

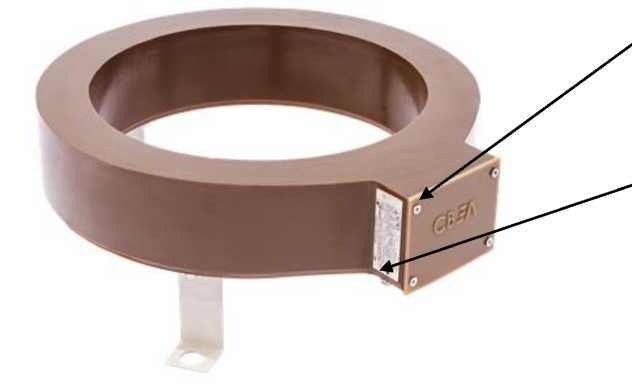

Рисунок 1 - Общий вид транформаторов тока ТВ-СВЭЛ категории размещения 1

Место нанесения заводского номера и знака утверждения типа (табличка технических данных трансформатора)

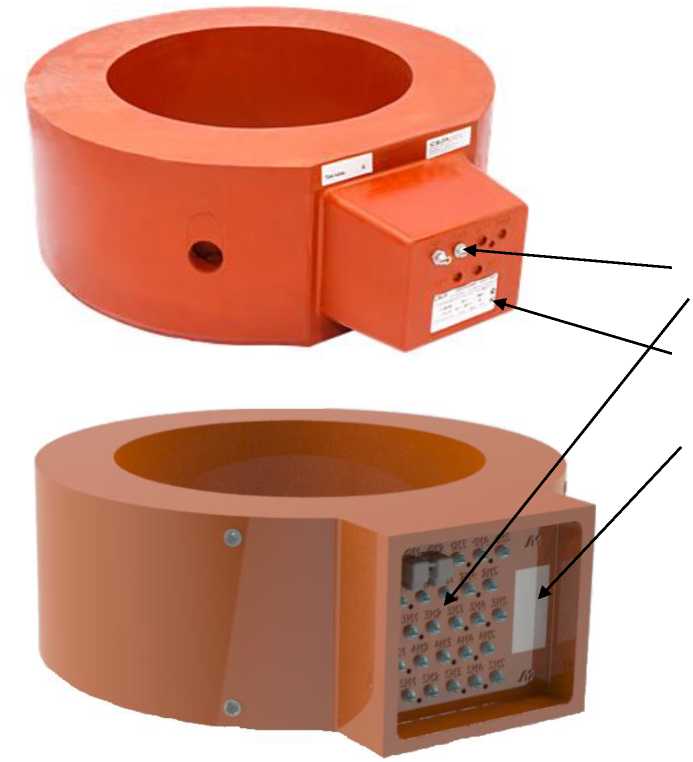

Рисунок 2 - Общий вид транформаторов тока ТВ-СВЭЛ категории размещения 2

Место пломбирования

Место нанесения заводского номера и знака утверждения типа (табличка технических данных трансформатора)

Рисунок 3 - Общий вид транформаторов тока ТВ-СВЭЛ с литой изоляцией категории размещения 2

TB-CB3H-X-X-X-X-X/XXX(DxdxH)

Габаритные размеры, мм

Категория размещения по ГОСТ 15150

Климатическое исполнение по Г ОСТ 15150____________

Номинальный вторичный ток, А (при наличии нескольких вторичных токов указывают все значения)______________

Номинальный первичный ток, А (при налнчзпт нескольких первичных токов указывают все значения)______________

Класс точности (при наличшт нескольких вторичных обмоток указывают класс точности каждой из них)

Вариант конструктивного исполнения

КонструктпЕное исполнение

Номинальное напряжение высоковольтного ввода, кВ

Товарньш знак

Встроенньш

Трансформатор тока

Рисунок 4 - Структура условного обозначения трансформаторов тока ТВ-СВЭЛ

Таблица 1 -

таблицы 1

Таблица 2 - Основные технические

наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ

по ГОСТ 15150-69 методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность

Примечания:

• ¹⁾    по количеству обмоток для измерений (кроме трансформаторов с выводами вторичных обмоток из гибкого многожильного провода);

• ²⁾    комплект для установки трансформатора (по требованию заказчика);

• ³⁾    при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ и методик поверки может быть уменьшено до одного экземпляра, но должно быть не менее пяти экземпляров на партию из ста штук.

Методика (метод) измерений приведены в пункте 3 руководства по эксплуатации «Трансформатор тока ТВ-СВЭЛ с литой изоляцией категории размещения 2. Руководство по эксплуатации. 0ЭТ.461.004 РЭ», «Трансформатор тока ТВ-СВЭЛ категории размещения. Руководство по эксплуатации. 0ЭТ.461.006 РЭ» или «Трансформатор тока ТВ-СВЭЛ Наружной установки. Руководство по эксплуатации. 0ЭТ.461.011 РЭ».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

0ЭТ.591.017 ТУ «Трансформаторы тока ТВ-СВЭЛ. Технические условия».

Общество с ограниченной ответственностью «СВЭЛ - Силовые трансформаторы» (ООО «СВЭЛ-СТ»)

ИНН 6674239607

Адрес: 620010, г. Екатеринбург, ул. Черняховского, д. 61

Телефон/факс: +7 (343) 253-50-13 / +7 (343) 253-50-13

Web-сайт: www.svel.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2267

Регистрационный № 84221-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры КТМ Дельтапаскаль

Счётчики-расходомеры КТМ Дельтапаскаль (далее - расходомеры) предназначены для измерения объёмного (массового) расхода жидкости, пара и газа.

Принцип измерений основан на зависимости перепада давления перед и после профиля зонда, измерении его преобразователем дифференциального давления и преобразования этого значения в значение объёмного (массового) расхода.

Расходомер состоит из корпуса измерительного (зонда), клапанного блока, термопреобразователя сопротивления (по заказу), датчика абсолютного давления (по заказу) и преобразователя дифференциального давления или блока обработки информации, совмещённого с преобразователем дифференциального давления

Корпус измерительный состоит из D-образного профиля, разделителя, камеры высокого давления, корпуса, крепёжного элемента и заглушки. D-образный профиль имеет внутри в зависимости от типоразмера два или три герметичных канала для передачи высокого и низкого давления. Длина зонда может меняться в зависимости от типоразмера. Также в профиле зонда выполнено определённое, для данного типоразмера, количество отверстий, предназначенных для передачи повышенного и пониженного давлений, осреднённых по диаметру трубопровода, в соответствующие каналы высокого и низкого давлений. При установке расходомера в трубе округлая часть профиля зонда позиционируется навстречу движению потока жидкости, газа или пара. Разделитель имеет определённый, для каждой ширины профиля зонда, размер. В зависимости от стороны и способа подключения, на разделителе установлены элементы технологического соединения клапанного блока и преобразователя дифференциального давления в составе блока обработки информации, также на нём имеется место для установки термопреобразователя сопротивления.

Блок обработки информации (БОИ), совмещённый с преобразователем дифференциального давления, осуществляет измерение перепада давления и преобразования этого значения в значение расхода. Блок обработки информации, при наличии соответствующих опций, может вычислять скомпенсированный по температуре и давлению расход (с учётом измерений температуры и давления). При подключении дополнительного термопреобразователя сопротивления, блок обработки информации может вычислять потреблённое количество тепловой энергии.

Термопреобразователь сопротивления - датчик температуры серий ТР, ТП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 74164-19) или термопреобразователь универсальный ТПУ 0304 (регистрационный номер 50519-17), или термопреобразователь сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (регистрационный номер 78201-20), или термопреобразователь сопротивления 90.2815, 90.2820, 90.2821 (регистрационный номер 67153-17), обеспечивает измерение температуры в точке подключения к измеряемому процессу для расчёта скомпенсированного по температуре расхода.

Датчик абсолютного или дифференциального давления - датчик давления тензорезистивный APZ, AlZ, AMZ, ASZ (регистрационный номер 62292-15), или датчик давления CROCUS M, CROCUS L, CROCUS B, CROCUS F (регистрационный номер 74171-19), или преобразователь давления измерительный ЭЛЕМЕР-АИР-30М (регистрационный номер 67954-17), или преобразователь давления измерительный ЭЛЕМЕР-АИР-20/М2 (регистрационный номер 63044-16), или датчик давления ЭнИ-100 (СУЭР-100) (регистрационный номер 71842-18), или преобразователь давления измерительный СДВ-SMART (регистрационный номер 61935-15), или преобразователь давления измерительный dTRANS p20 (регистрационный номер 65038-16), обеспечивает измерение давления в точке подключения к измеряемому процессу для расчёта скомпенсированного по давлению расхода.

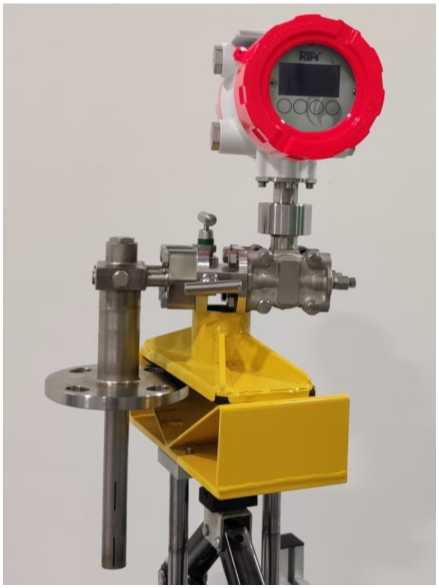

Рисунок 1 - Счётчик-расходомер КТМ Дельтапаскаль

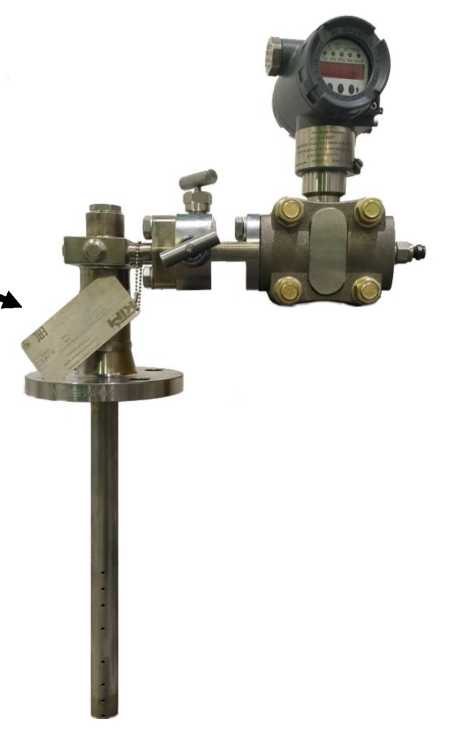

Рисунок 2 - Счётчик-расходомер КТМ Дельтапаскаль без БОИ

Внешний вид расходомеров представлен на рисунке 1 и 2. Нанесение знака поверки на средство измерений не предусмотрено.

Существуют различные варианты исполнения счетчика-расходомера КТМ Дельтапаскаль:

• -    по ширине D-образного профиля: 8 мм, 12 мм, 25 мм и 44 мм;

• -    по длине профиля, в зависимости от диаметра условного прохода трубопровода: от DN25 до DN2950;

• -    по схеме размещения преобразователя давления: интегральная схема и раздельная схема;

• -    по способу поддержки зонда: с поддерживающим устройством и без него;

• -    по способу подключения к трубопроводу: с различными типами фланцев, с подключением Rotate-Lock (сальниковое соединения), Retracktable (запорная арматура с подъёмником для установки на трубопровод без остановки технического процесса).

Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ или корпусе измерительном в случае исполнения без БОИ.

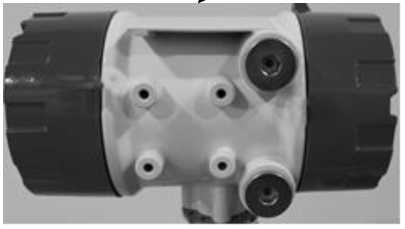

Расположение маркировочной таблички на БОИ показано на рисунке 3. Расположение маркировочной таблички на корпусе измерительном показано на рисунке 2.

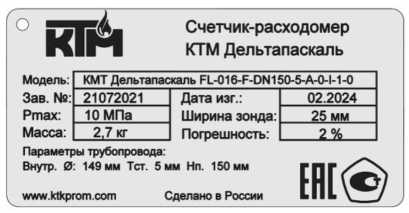

Рисунок 3 - Маркировочная табличка

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.

Для обеспечения

от несанкционированного доступа, в ПО расходомера разграниченный доступ от выполняемых функций и уровня полномочий.

Уровень защиты программного обеспечения с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Таблица 2 -

Таблица 3 - Технические

на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.1 руководства по эксплуатации РМТВ.09.000.00.0000.000РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

РМТВ.407249.001ТУ «Счётчик-расходомер КТМ Дельтапаскаль. Технические условия».

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН: 6312102369

Юридический адрес: 446394, Самарская обл., м.р-н Красноярский, г.п. Волжский, пгт Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8

Тел./факс: +7 (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес:  446394, Самарская обл., м.р-н Красноярский,

пгт Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8 Тел./факс: +7 (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
