№899 от 12.05.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747870
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 899 от 12.05.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З12 мая 2026 г. 899
_______ №_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Е.Р. Лазаренко
регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_ » __ 2026 г. № _99
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утвер ж-дения акта испыт а-ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Комплексы измерительные автоматизированно го учета алкогольной продукции |
«ALCOSPOT -M» |
Исп. №1 зав. №99, исп. 2 зав. №100, исп. 3 зав. №101 |
66398-17 |
МП 208 007-2016 |
РТ-МП-1155- 208-2025 |
18.03 .2026 |
Общество с ограниченной ответственностью «Центр информационно-коммуникационн ых технологий» (ООО «Центр ИКТ»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва | |||
|
2. |
Трансформаторы тока |
серий TA, TL, TPR, TRS, TU, TUC, TUP |
№ 256000002 (модификация TA80PR), № 256000005 (модификация TL4), № 250012547 (модификация TUP60R), № 255007774 |
73875-19 |
ГОСТ 8.217-2003 |
ГОСТ 8.217 2024 |
15.01 .2026 |
Общество с ограниченной ответственностью «Торговый дом «АТВ-ЭЛЕКТРО» (ООО «ТД «АТВ-ЭЛЕКТРО»), г. Санкт-Петербург |
ООО «НИЦ «ЭНЕРГО», г. Москва |
|
(модификация TU40CP), № 17B000074 (модификация TA36P), № 256000004 (модификация TU40), № 250011449 (модификация TU100RTC), № 256000001 (модификация TA135P), № 256000001 (модификация TU50PS), № 250012462 (модификация TU40RS), № 245015837 (модификация TU3BAP), № 256031163 (модификация TU125PS), № 250012463 (модификация TPR125) | ||||||||||||
|
3. |
Датчики температуры и относительной влажности |
«Unimon TH» |
62008, 62010, 62011, 62012, 62013, 62014, 62015, 62016, 62017, 62018, 62019, 62020 («Unimon TH-G»), 70000, 70001, 70004, 70005, 70008, 70009, 70014, 70018, 70020 («Unimon |
83304-21 |
Общество с ограниченной ответственностью «Эволюция» (ООО «Эволюция»), г. Москва |
МП 207 007-2021 |
МП 207-0072021 с изменением № 1 |
10.03 .2026 |
Общество с ограниченной ответственностью «Эволюция» (ООО «Эволюция»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
|
TH-S»), 70002, 70012, 80000, 80001, 80002, 80004, 80005, 80006, 80007, 80008, 80009, 80010, 80011 («Unimon TH-X») |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » ___ 2026 г. № 899
Лист № 1 Регистрационный № 66398-17 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные автоматизированного учета алкогольной продукции «ALCOSPOT-M»Назначение средства измерений
Комплексы измерительные автоматизированного учета алкогольной продукции «ALCOSPOT-M» (далее - комплексы) предназначены для измерений объема спирта и спиртосодержащей алкогольной продукции (водок, коньяков, виски, бренди, ликёров, вин, игристых вин, виноматериалов, пива, напитков на основе пива и т.д.), объемной концентрации (крепости), объема безводного спирта, содержащегося в измеряемой жидкости, температуры жидкости, учёта количества готовой продукции, разлитой в потребительскую тару, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).
Описание средства измерений
Принцип действия комплексов основан на измерении массы, объема, плотности и температуры измеряемой среды с помощью массовых или электромагнитных расходомеров и последующем расчете в устройстве сбора, обработки и передачи данных УСПД (далее - УСПД) объемов и концентрации этилового спирта в измеряемой жидкости.
Комплексы состоят из УСПД с подключенными к нему массовыми или электромагнитными расходомерами, отсечными клапанами и счетчиками бутылок.
УСПД представляет собой настенный шкаф в составе: промышленный компьютер с локальным архивом, сенсорный монитор для отображения параметров и управления, модем приборной сети HART, источник бесперебойного питания, модуль дискретного ввода-вывода, измеритель температуры для подключения термопреобразователей (в случае необходимости), считыватель смарт-карт и блок аварийной индикации.
Комплексы в зависимости от комплектации могут включать в себя:
- расходомеры массовые Promass (регистрационный № 15201-11, № 57484-14, № 68358-17); расходомеры электромагнитные Promag (регистрационный № 14589-14, № 61467-15, № 67922-17); расходомеры-счетчики массовые Optimass (регистрационный № 50998-12, № 53804-13); расходомеры-счетчики электромагнитные Optiflux (регистрационный № 40075-13); расходомеры-счетчики массовые SITRANS F C (регистрационный № 52346-12); расходомеры-счетчики электромагнитные SITRANS FM (регистрационный № 61306-15); счетчики-расходомеры ЭМИС-МАСС 260 (регистрационный № 42953-15, № 77657-20); расходомеры электромагнитные ЭМИС-МАГ 270 (регистрационный № 54036-13, № 86201-22); счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16, № 71393-18); расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (регистрационный № 86321-22).
-клапанная пара (отсечные клапаны);
-термопреобразователи ДТС (регистрационный № 28354-10) либо термопреобразователи TR (регистрационный № 49519-12) (в случае отсутствия встроенного в расходомер термопреобразователя, либо несоответствии его точности установленным нормам);
-счетчики штучного учета бутылок типа УСБ-5 или аналогичные (при необходимости).
Структурная схема комплекса приведена на рис.1.
Расходомер
Расходомер
Клапан
ЕГАИС
Клапан
Счетчик
бутылок
Расходомер
Клапан
Термопреооразователь Счетчик бутылок
Рисунок 1 - Структурная схема измерительного автоматизированного учета алкогольной продукции «ALCOSPOT-M»
При применении массовых расходомеров объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным в расходомер термосопротивлением или термопреобразователем установленном на трубопроводе. Концентрацию этилового спирта в процентах по объему и объем безводного спирта в готовой продукции определяются в УСПД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).
Температуру измеряют термопреобразователем ДТС и/или TR установленном на трубопроводе либо встроенным в расходомер термопреобразователем.
Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели УСПД, архивируются в локальном архиве УСПД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).
Каждый комплекс может обслуживать до десяти точек учёта.
В зависимости от комплектации комплексы имеют следующие варианты исполнения:
-
1) Исполнение 1 - для измерений объема готовой продукции в декалитрах, измерений объема безводного (100-процентного) спирта в готовой продукции в декалитрах, концентрации безводного спирта в готовой продукции в процентах и количество готовой продукции, разлитой в потребительскую тару (при необходимости) в следующих видах продукции:
- этилового спирта, в т.ч. денатурированного;
- спиртосодержащей продукции (в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др.);
- алкогольной продукции (в т.ч. водки, коньяки, бренди, виски и т.д.).
В состав исполнения 1 входят: УСПД, массовые расходомеры, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR (при необходимости);
-
2) Исполнение 2 - комплексы, осуществляющие измерение и учет объема готовой продукции в декалитрах и количество готовой продукции, разлитой в потребительскую тару.
В состав исполнения 2 входят: УСПД, электромагнитные расходомеры, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR;
-
3) Исполнение 3 - комплексы, когда измеряемой средой является алкогольная, спиртосодержащая продукция, вина и виноматериалы и т.п., но точки учета комплектуются как массовыми расходомерами, так и электромагнитными, в зависимости от измеряемой среды на точке учета.
В состав исполнения 3 входят: УСПД, массовые и электромагнитные расходомеры, счетчики бутылок (при необходимости), отсечные клапаны, термопреобразователи ДТС или TR (при необходимости).
Комплексы осуществляют следующие функции:
-
- сбор первичных данных от расходомеров по приборной шине;
-
- измерение массы и (или) объёма измеряемой среды;
-
- при работе с этиловым спиртом, алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:
-
- измеренный объем продукта, приведенный к 20 °С;
-
- измеренный объем продукта при текущей температуре;
-
- измеренный объем безводного спирта в продукте, приведенный к 20 °С;
-
- объемную концентрацию спирта (крепость) в продукте (при применении массового расходомера)
-
- учёт готовой продукции в штуках (при применении счётчика бутылок);
-
- температуру измеряемой среды;
-
- время измерений параметров;
-
- местную индикацию вышеуказанных параметров на операторской панели;
-
- сохранение ранее измеренных значений при отключении питания комплекса с отметкой в памяти с момента отключения;
-
- передачу данных из локального архива по запросу внешних клиентов;
-
- регистрацию показаний расходомеров (масса, температура, расход, плотность и объем);
-
- опрос промышленного компьютера и передачу данных локального архива потребителю по независимому и защищенному от воздействия со стороны контролируемого предприятия каналу связи;
-
- индикацию сбоев в работе и готовности к работе;
-
- блокировку линий учета клапанами в случаях отключения электропитания комплекса и в режиме «Остановка».
Локальный архив комплекса расположен в специальном каталоге промышленного компьютера. Он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.
Время хранения данных в локальном архиве составляет не менее 5 лет.
Продолжительность автономной работы, в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора источника бесперебойного питания.
Для предотвращения несанкционированной настройки и вмешательства в УСПД и программное обеспечение комплекса передняя панель УСПД пломбируется с помощью стикера-наклейки (Рис. 2).
Идентификационные данные комплекса (заводской (серийный) номер в виде цифрового обозначения, исполнение, год выпуска) наносятся на металлическую маркировочную табличку (шильд) с помощью ударного клейма. Остальная информация наносится методом трафаретной печати. Знак утверждения типа располагается в левой части шильда под логотипом. Эскиз таблички представлен на рисунке 3.

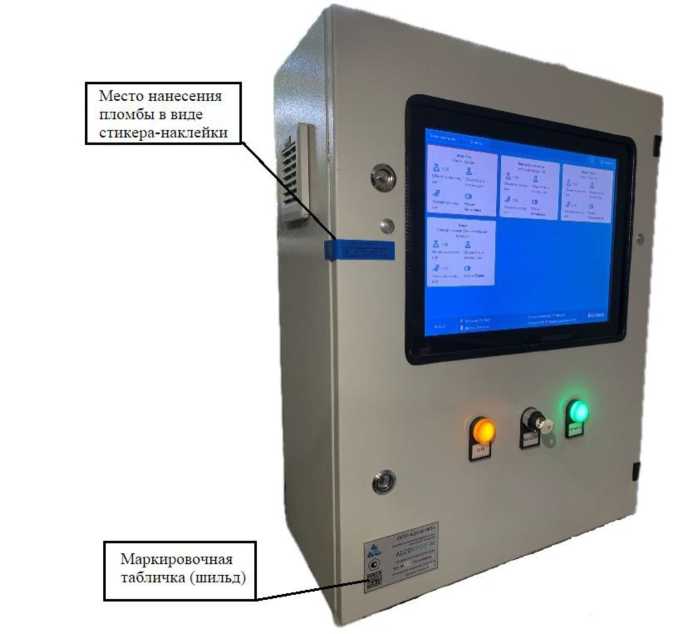

Рисунок 2 - Общий вид УСПД комплекса с указанием места пломбировки и маркировочной таблички
ТУ 5131-001-09219036-2016
Зав. № 68. Исполнение 1
Номинальное напряжение 220 В 50 Гц
Сделано в России, 2021 г.
Заводской номер
Исполнение
Рисунок 3 - Маркировочная табличка (шильд)
Программное обеспечение
Программное обеспечение комплексов по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
-
- метрологически значимую часть;
-
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
-
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
-
- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.
Программное обеспечение защищено системой радиочастотной идентификации RFID (считывателя смарт-карт). Защита ПО производится при помощи активации программного обеспечения, информации о пользователе) и является уникальным. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.
Идентификационные данные ПО приведены в таблице 1.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«AS-TOD» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.Х.Х.Х* |
|
Цифровой идентификатор ПО |
96a335a1d3a068e8e46e259bc765fdb3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
*Х - цифра от 0 до 9 | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
аблица 2
|
Наименование характеристики |
Значение | ||
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 | |
|
Диапазон измерений массового расхода в зависимости от диаметра условного прохода расходомеров, входящих в состав комплекса, м3/ч |
от 0,05 до 180 |
- |
от 0,05 до 180 |
|
Диапазон измерений объемного расхода в зависимости от диаметра условного прохода расходомеров, входящих в состав комплекса, м3/ч |
- |
от 0,1 до 181 |
от 0,1 до 181 |
|
Диапазон измерений объёмной концентрации спирта (крепости) в измеряемой среде, % (только при применении массовых расходомеров) |
от 0,4 до 99 |
- |
от 0,4 до 99 |
|
Диапазон измерений температуры, °С |
от -40 до +50 |
от -10 до +40 |
от -40 до +50 |
|
Пределы допускаемой относительной погрешности измерений объема, % |
±0,5 |
±0,5 |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений объёма безводного спирта, приведённого к 20°С, в измеряемой среде в диапазонах концентраций этилового спирта (крепости), %: - более 38 % |
±0,8 |
±0,8 | |
|
- от 20 до 38 (включительно) % |
±1,5 |
- |
±1,5 |
|
- от 9 % до 20 (включительно) % |
±3,0 |
- |
±3,0 |
|
- до 9 % (включительно) |
±4,0 |
- |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений объёмной концентрации спирта (крепости) в водно-спиртовых растворах, % |
±0,5 |
- |
±0,5 |
|
Пределы допускаемой абсолютной | |||
|
погрешности измерений температуры измеряемой среды, °С |
±0,5 |
±0,5 |
±0,5 |
|
Длина соединительных кабелей между УСПД и расходомерами, без | |||
|
применения специализированного | |||
|
оборудования, м, не более |
1200 (по ходу кабельной трассы). | ||
|
Электропитание - сеть переменного | |||
|
тока: | |||
|
напряжение, В |
220±20 | ||
|
частота, Гц |
50±1 | ||
|
Наименование характеристики |
Значение | ||
|
Исполнение 1 |
Исполнение 2 |
Исполнение 3 | |
|
Потребляемая мощность, Вт, не более |
1000 | ||
|
Температура окружающей среды, °С: - для расходомеров Promass, Optimass, SITRANS F C, ЭМИС-МАСС 260, Micro Motion |
от -40 до +50 | ||
|
- для расходомеров Promag, Optiflux, SITRANS FM, ЭМИС-МАГ 270, ВЗЛЕТ ТЭР |
от -10 до +40 | ||
|
- для клапанов |
по технической документации на них | ||
|
- для остальных составных частей | |||
|
комплекса |
от +15 до +35 | ||
|
Относительная влажность воздуха, %, не более |
80 | ||
|
Габаритные размеры УСПД, мм, не более: | |||
|
высота |
800 | ||
|
ширина |
800 | ||
|
длина |
400 | ||
|
Масса УСПД, кг, не более |
35 | ||
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта и на шильд УСПД типографским способом.
Комплектность средства измерений
аблица 4
|
Наименование, тип |
Обозначение |
Кол-во |
Примечание |
|
Комплекс измерительный автоматизированный учета алкогольной продукции в составе:
|
ALCOSPOT-M |
1 шт. до 10 шт. до 10 шт. до 10 шт. до 10 шт. до 10 шт. |
Комплектация определяется в соответствии с заказом |
|
Руководство по эксплуатации |
РЭ-09219036-01-2025 |
1 экз. | |
|
Паспорт |
ПТ-09219036-01-2025 |
1 экз. |
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации РЭ-09219036-01-2025 комплекса «ALCOSPOT-M» в разделе «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства РФ от 31.12.2020 №2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 29 января 2026 г. № 147 «Об утверждении государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 к и государственной поверочной схемы для средств измерений температуры»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 5131-001-09219036-2016 с изменением 1. Комплексы измерительные
автоматизированного учета алкогольной продукции «ALCOSPOT-M» Технические условия
Изготовитель
Общество с ограниченной ответственностью «Центр информационно
коммуникационных технологий»
(ООО «Центр ИКТ»)
ИНН 7725753653
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, эт. 1, ком. 41х1д, оф. 23
Тел.: 8 (499) 653-61-43
E-mail: info@centrikt.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» мая 2026 Г. № 899Лист № 1 Регистрационный № 73875-19 Всего листов 35
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUPНазначение средства измерений
Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока с частотой 50 и 60 Гц.
Описание средства измерений
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока по виду изоляции - в пластмассовом или литом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета или для защиты. С одним коэффициентом трансформации.
Модификации трансформаторов различаются конструктивным исполнением, метрологическими характеристиками, габаритными размерами и массой.
Трансформаторы отдельных модификаций могут как иметь первичную обмотку, выполненную в виде встроенной шины, так и не иметь её. В этом случае первичной обмоткой служит кабель или шина, пропущенная через окно трансформатора. Окно магнитопровода может иметь круглое или прямоугольное сечение.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый или литой корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформаторов, и закрывающимся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
Заводской номер наносится на табличку технических данных любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид трансформаторов с указанием мест ограничения доступа к местам настройки (регулировки) (для модификаций, где оно предусмотрено), нанесения знака поверки (для модификаций, где оно предусмотрено) представлены на рисунке 1. Пример таблички технических данных с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба от завода изготовителя.
Места нанесен знака поверки
Трансформаторы серии TA модификаций TA30R, TA60R, TA80R,
Места пломбировки
Трансформаторы серии TA модификаций TA30P, TA30PR, TA60P,
TA100R, TA125R, TA160R
TA60PR, TA80P, TA80PR, TA100P,
TA125P, TA160P
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TL модификаций Трансформаторы серии TRS
TL2, TL3, TL4 модификаций TRS2, TRS3, TRS4, TRS5
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TPR модификаций
TPR60, TPR80, TPR100, TPR125
TU3R, TU3bR, TU50R, TU3PR
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TU модификации TU3aR
Трансформаторы серии TU модификаций TU3ba, TU3B, TU3bc
Места пломбировки
Места нанесения знака поверки
Трансформаторы серии TU модификаций TU80RS, TU100RS, TU125RS
Трансформаторы серии TU модификаций TU30R, TU60R, TU80R,
TU100R, TU125R, TU160R
Место пломбировки
Место нанесения знака поверки
Трансформаторы серии TU модификаций TU100RTC, TU125RTC
Трансформаторы серии TU модификаций TU20PS, TU30PS, TU40PS, TU50PS
Место нанесения знака поверки
Место нанесения знака поверки
Трансформаторы серии TU модификаций TU20PS-3, TU30PS-3
Трансформаторы серии TU модификаций TU60PS, TU80PS, TU100PS, TU125PS
Место нанесения знака поверки
Места пломбировки
Трансформаторы серии TUC модификации TUC30
Места нанесения знака поверки
Трансформаторы серии TUC модификаций TUC40, TUC50, TUC60, TUC80
знака поверки
Места нанесения
Место пломбировки
Трансформаторы серии TUP модификации TUP20RC
Трансформаторы серии TUP модификаций TUP20R, TUP60R, TUP95R
Трансформаторы серии TA модификаций TA70P, TA85P, TA135P
Трансформаторы серии TU модификации TU3BAP, TU3BP, TU3BCP
zf S** 5
Ww
5
Трансформаторы серии TU модификации TU40CP, TU3AP
Трансформаторы серии TU модификации TU100PSH
Трансформаторы серии TA модификации TA60RI
Трансформаторы серии TU модификации TU60PRI
Трансформаторы серии TUP модификации TUP50PR
Трансформаторы серии TU модификации TU40GI

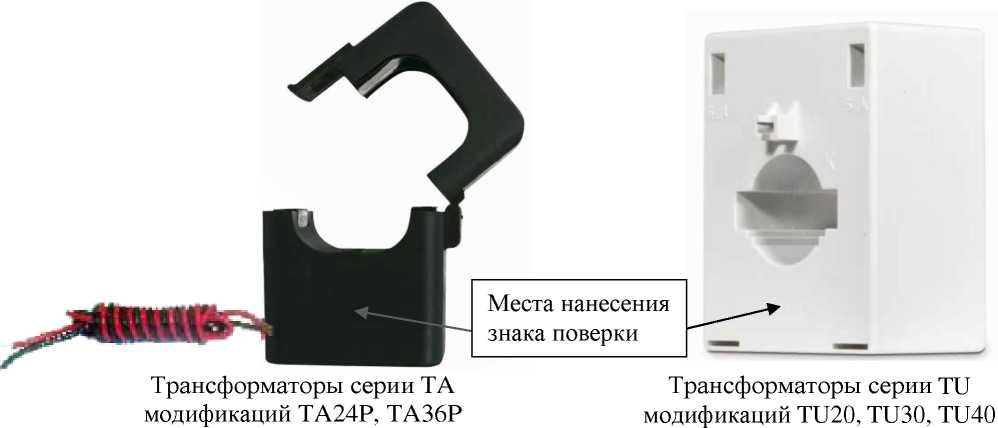

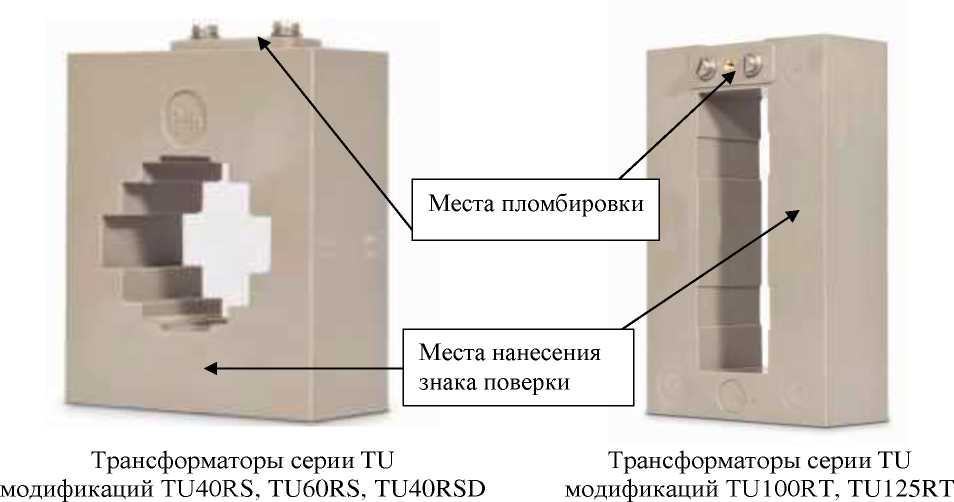

Рисунок 1 - Общий вид трансформаторов с указанием мест ограничения доступа к местам настройки (регулировки) (для модификаций, где оно предусмотрено), нанесения знака поверки (для модификаций, где оно предусмотрено)
Место нанесения
заводского номера
Место нанесения
знака утверждения типа

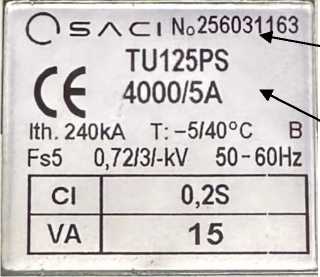

Рисунок 2 - Пример таблички технических данных трансформаторов с указанием места нанесения заводского номера, места нанесения знака утверждения типа
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов серии TA модификаций TA30R, TA60R, TA80R, TA100R, TA125R, TA160R
|
Характеристика |
Значение для модификации | |||||
|
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
100; 150; |
250; 300; |
250; 300; |
250; 300; 400; |
500;600;750; |
500;600;750; | |
|
200; 250; |
400; 500; |
400; 500; |
500; 600; 750; |
800; 1000; |
800; 1000; 1200; | |
|
Номинальный первичный ток, А |
300; 400 |
600; 750; |
600; 750; |
800; 1000; |
1200; 1250; |
1250; 1500; 1600; |
|
800; 1000 |
800; 1000 |
1200; 1250; |
1500; 1600; |
2000; 2500; 3000; | ||
|
1500; 1600; |
2000; 2500; |
4000; 5000; 6000 | ||||
|
2000 |
3000 | |||||
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
измерений и учета | ||||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=0,8, В^А |
5 |
5; 7,5; 10 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; 20 | ||
|
5; 7,5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; 20 | ||
|
20 | ||||||
|
- для класса точности 0,5 S |
- |
- |
5; 7,5; 10 |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; 20; |
|
20 |
20; 25; 30 |
25; 30 | ||||
|
Характеристика |
Значение для модификации | |||||
|
TA30R |
TA60R |
TA80R |
TA100R |
TA125R |
TA160R | |
|
- для класса точности 0,5 |
- |
5; 7,5; 10 |
5; 7,5; 10 |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; |
5; 7,5; 10; 15; 20; |
|
20 |
20; 25; 30 |
25; 30 | ||||
|
- для класса точности 1 |
5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; |
5; 10; 20; 30; |
5; 10; 20; 30; 45 |
|
20; 30 |
45 | |||||
|
- для класса точности 3 |
5; 6;10 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20; |
5; 7,5; 15; 20; |
5; 7,5; 10; 20; 30; |
|
30; 45 |
30; 45; 60 |
45; 60 | ||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1 |
1,5 |
1; 2; 3,5 |
1; 2; 3,5 |
2; 3,5 |
1; 2; 3,5 |
|
- для класса точности 0,2 |
1; 1,5 |
1,5 |
1,5; 2,5; 3,5 |
1,5; 2,5; 3,5 |
2,5; 3,5 |
2,5; 3,5 |
|
- для класса точности 0,5 S |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
5 |
2,5; 3,75 |
|
- для класса точности 0,5 |
2,5; 3,75 |
1; 2; 2,5; |
1; 2; 2,5; |
1; 2; 2,5; 3,75; |
5 |
2,5; 3,75; 5 |
|
3,75; 5 |
3,75; 5 |
5 | ||||
|
- для класса точности 1 |
2,5; 3,75; 4; 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
5 |
3,75 |
|
- для класса точности 3 |
3; 3,75; 4; 5 |
3,75; 5 |
3,75; 5 |
3,75; 5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90х66х114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
|
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,50 |
2,05 |
2,24 |
Таблица 2 - Метрологические и технические характеристики трансформаторов серии TA модификаций TA30P, TA60P, TA80P, TA100P, TA125P,
TA160P
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
100; 150; |
250; 300; 400; |
250; 300; 400; |
250; 300; 400; |
500; 600; |
100; 150; 200; | |
|
200; 250; |
500; 600; 750; |
500; 600; 750; |
500; 600; 750; |
750; 800; |
250; 300; 400; | |
|
300; 400 |
800; 1000 |
800; 1000 |
800; 1000; |
1000; 1200; |
500; 600; 750; | |
|
1200; 1250; |
1250; 1500; |
800; 1000; | ||||
|
Номинальный первичный ток, А |
1500; 1600; |
1600; 2000; |
1200; 1250; | |||
|
2000 |
2500; 3000 |
1500; 1600; 2000; 2500; 3000; 4000; | ||||
|
5000 | ||||||
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0 |
,5S; 0,5; 1; 3 | ||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5; 7,5; 10 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 | ||
|
- для класса точности 0,2 |
- |
- |
5; 7,5 |
5; 7,5; 10; 15 |
5; 7,5; 10; |
5; 7,5; 10; 15; |
|
15; 20 |
20 | |||||
|
Характеристика |
Значение для модификации | |||||
|
TA30P |
TA60P |
TA80P |
TA100P |
TA125P |
TA160P | |
|
- для класса точности 0,5S |
- |
- |
5; 7,5; 10 |
5; 7,5; 10; 15; |
5; 7,5; 10; |
5; 7,5; 10; 15; |
|
20 |
15; 20; 25; 30 |
20; 25; 30 | ||||
|
- для класса точности 0,5 |
- |
5; 7,5; 10 |
5; 7,5; 10 |
5; 7,5; 10; 15; |
5; 7,5; 10; |
5; 7,5; 10; 15; |
|
20 |
15; 20; 25; 30 |
20; 25; 30 | ||||
|
- для класса точности 1 |
5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; |
5; 10; 20; 30; |
5; 10; 20; 30; |
|
20; 30 |
45 |
45 | ||||
|
- для класса точности 3 |
3; 5; 10 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20 |
5; 7,5; 15; 20; |
5; 7,5; 15; |
5; 7,5; 10; 20; |
|
30; 45 |
20; 30; 45; 60 |
30; 45; 60 | ||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1 |
1,5 |
1; 2; 3,5 |
1; 2; 3,5 |
2; 3,5 |
1; 2; 3,5 |
|
- для класса точности 0,2 |
1; 1,5 |
1,5 |
1,5; 2,5; 3,5 |
1,5; 2,5; 3,5 |
2,5; 3,5 |
2,5; 3,5 |
|
- для класса точности 0,5S |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
2,5; 3,75 |
5 |
2,5; 3,75 |
|
- для класса точности 0,5 |
2,5; 3,75 |
1; 2; 2,5; 3,75; |
1; 2; 2,5; 3,75; |
1; 2; 2,5; 3,75; |
5 |
2,5; 3,75; 5 |
|
5 |
5 |
5 | ||||
|
- для класса точности 1 |
2,5; 3,75; 4; 5 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
2,5; 3,75; 5 |
5 |
3,75; 5 |
|
- для класса точности 3 |
5 |
5 |
5 |
- |
- | |
|
Габаритные размеры |
90х52,5х |
100х52,5 |
120x52,5 |
150x52,5 |
150x52,5 |
150x52,5 |
|
(длинахширинахвысота), мм, не более |
106 |
х136 |
х156 |
х178 |
х201 |
х236 |
|
Масса, кг, не более |
0,80 |
1,20 |
1,30 |
1,70 |
1,80 |
2,00 |
аблица 3 - Метрологические и технические характеристики трансформаторов модификаций TA24P, TA36P
|
Характеристика |
Значение для модификации | |
|
TA24P |
TA36P | |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток, А |
100; 200; 300; 400; 500; 600 |
100; 200; 300; 400; 500; 600 |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | |
|
Номинальный коэффициент безопасности Квном вторичных обмоток для измерений и учета, не более |
5 | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=0,8, ВА
|
- |
5 5; 7,5; 10 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, В-А
|
1 1; 1,5 |
1; 2,5; 5 1; 1,5; 5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
46x35x65 |
57,5x41,5x85 |
|
Масса, кг, не более |
0,26 |
0,46 |
Таблица 4 - Метрологические и технические характеристики трансформаторов модификаций TL2, TL3, TL4
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
750; 800; 1000; |
1500; 1600; 2500; 3000 |
2000; 2500; | |
|
Номинальный первичный ток, А |
1200; 1250; 1500; |
3000; 4000; | |
|
1600; 2000; 2500 |
5000; 6000 | ||
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Характеристика |
Значение для модификации | ||
|
TL2 |
TL3 |
TL4 | |
|
Классы точности вторичных обмоток: | |||
|
- для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | ||
|
- для защиты |
5Р; 10Р | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5; 10 |
5; 10; 15 |
|
- для класса точности 0,2 |
5; 7,5; 10 |
10; 15 |
15 |
|
- для класса точности 0,5S |
5; 10;15 |
10; 15 |
15; 20 |
|
- для класса точности 0,5 |
10; 15; 20; 30 |
10; 15; 25; 30 |
10; 20; 30 |
|
- для класса точности 1 |
20; 30; 60 |
20; 25; 30 |
20; 30; 60 |
|
- для класса точности 3 |
30; 60 |
30; 40; 60 |
30 |
|
- для класса точности 5Р |
5 |
- |
5 |
|
- для класса точности 10Р |
- |
10 |
10 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 1 |
5 |
5 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
94x66x178 |
114x71x210 |
156x78x224 |
|
Масса, кг, не более |
0,86 |
1,30 |
1,73 |
Таблица 5 - Метрологические и технические характеристики трансформаторов модификаций TPR60, TPR80, TPR100, TPR125
|
Характеристика |
Значение для модификации | |||
|
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Характеристика |
Значение для модификации | |||
|
TPR60 |
TPR80 |
TPR100 |
TPR125 | |
|
250; 300; 400; |
500; 600; 750; |
1000; 1200; | ||
|
100; 150; 200; 250; |
500; 600; 750; |
800; 1000; 1200; |
1250; 1500; | |
|
Номинальный первичный ток, А |
300; 400; 500; 600; |
800; 1000; 1200; |
1250; 1500; 1600; |
1600; 2000; |
|
750; 800; 1000 |
1250; 1500; 1600; |
2000; 2500; 3000; |
2500; 3000; | |
|
2000 |
4000; 5000 |
4000; 5000 | ||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Класс точности вторичных обмоток для защиты |
5Р;10P | |||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10; 20 | |||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом |
5; 7; 10; 12; 15; 20; 25; |
5; 7; 10; 12; 15; 18; |
7; 8; 10; 12; 15; 17; |
10; 15; 20; 25; |
|
мощности cos ф2=0,8, ВА |
30; 38; 40; 50; 60: 75; 80; 100 |
20; 22; 28; 30; 35; 45; 48; 73; 97 |
20; 25; 30; 35; 40; 45; 60; 65; 70; 80; |
30; 35; 40; 50; 70 |
|
120 | ||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А |
5 |
5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
185x80x211 |
205x60x231 |
225x60x251 |
250x60x276 |
|
Масса, кг, не более |
10,50 |
7,70 |
7,70 |
9,70 |
Таблица 6 - Метрологические и технические характеристики трансформаторов модификаций TRS2, TRS3, TRS4, TRS5
|
Характеристика |
Значение для модификации | ||
|
TRS2 |
TRS3 TRS4 |
TRS5 | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Номинальный первичный ток, А |
от 5 до 30 | ||
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,5 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Характеристика |
Значение для модификации | |||
|
TRS2 |
TRS3 |
TRS4 |
TRS5 | |
|
Номинальная вторичная нагрузка S2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА |
10 | |||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
135х60х109 |
135x60x109 |
185x60x109 |
185x60x109 |
|
Масса, кг, не более |
1,2 |
1,27 |
1,7 |
1,8 |
Таблица 7 - Метрологические и технические характеристики трансформаторов модификаций TU3ba, TU3B, TU3bc
|
Характеристика |
Значение для модификации | ||
|
TU3ba |
TU3B |
TU3bc | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
5; 10; 15; 20; |
5; 10; 15; 20; |
5; 10; 15; 20; 25; | |
|
Номинальный первичный ток, А |
25; 30; 40; |
25; 30; 40; 50; |
30; 40; 50; 60; |
|
50; 60; 75 |
60; 75; 100; |
75; 100; 125; 150 | |
|
125; 150 | |||
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5 |
10 |
15 | |
|
- для класса точности 1 |
5 |
20 |
25 |
|
- для класса точности 3 |
- |
30 |
40 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 1 |
5 | ||
|
Габаритные размеры (длинаxширинаxвысота), мм, не более |
115x77x104 |
126x77x104 |
137x77x104 |
|
Масса, кг, не более |
0,54 |
0,62 |
0,65 |
Таблица 8 - Метрологические и технические характеристики трансформаторов модификаций TU20, TU30, TU40
|
Характеристика |
Значение для модификации | ||
|
TU20 |
TU30 |
TU40 | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
30; 40; 50; 60; |
100; 125; 150; |
50; 60; 75; 100; 125; 150; | |
|
Номинальный первичный ток, А |
75; 100; 125; |
200; 250; 300; |
200; 250; 300; 400; 500; |
|
150; 200;250 |
400; 500; 600 |
600; 750; 800; 1000 | |
|
Номинальный вторичный ток, А |
1; |
5 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5; 10 | ||
|
- для класса точности 0,2 |
- |
- |
5 |
|
- для класса точности 0,5S |
- |
- |
5; 10 |
|
- для класса точности 0,5 |
5 |
5 |
5; 10;15 |
|
- для класса точности 1 |
5; 10 |
5 |
3; 5; 10; 15; 20 |
|
- для класса точности 3 |
5; 10;15 |
5; 10 |
5; 10; 15; 20; 30 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
2,5; 5 |
1; 2,5; 5 |
|
- для класса точности 1 |
1; 2,5; 5 |
2,5; 5 |
2; 5 |
|
- для класса точности 3 |
1; 2; 2,5; 5 |
2,5; 5 |
2; 5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
56Х48,5Х74 |
60x51,5x79 |
71x61x96 |
|
Масса, кг, не более |
0,48 |
0,51 |
0,52 |
аблица 9 - Метрологические и технические характеристики трансформаторов модификаций TU3aR, TU3bR, TU3R, TU50R, TU3PR
|
Характеристика |
Значение для модификации | ||||
|
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
5; 10; 15; 20; 25; |
5; 10; 15; 20; |
50; 60; 75; 100; |
400; 500; |
50; 60; 75; | |
|
30; 40; 50; 60; 75; |
25; 30; 40; 50; |
125; 150; 200; |
600; 750; |
100; 125; | |
|
Номинальный первичный ток, А |
100; 125; 150; |
60; 75; 100; |
250; 300; 400; |
800 |
150; 200; |
|
200; 250; 300 |
125; 150; 200 |
500; 600 |
250; 300; | ||
|
400 | |||||
|
Номинальный вторичный ток, А |
1; 5 | ||||
|
Классы точности вторичных обмоток: | |||||
|
- для измерений и учета |
0,5; 1 |
0,5; 0,5S; 1 |
0,5; 1 |
- | |
|
- для защиты |
- |
- |
5Р; 10Р |
5Р; 10Р | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
10 |
15 |
15 | ||
|
- для класса точности 1 |
5 |
20 |
25 |
25 |
- |
|
- для класса точности 0,5S |
- |
- |
10 |
- |
- |
|
- для класса точности 5Р |
- |
- |
- |
10 |
10 |
|
- для класса точности 10Р |
- |
- |
- |
- |
10 |
|
Характеристика |
Значение для модификации | ||||
|
TU3aR |
TU3bR |
TU3R |
TU50R |
TU3PR | |
|
Номинальная вторичная нагрузка Бзном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
2,5 | ||||
|
- для класса точности 1 |
5 |
- |
- |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
65х36х74 |
126x77x90 |
140x80x101 |
175x100x100 |
140x110x100 |
|
Масса, кг, не более |
0,90 |
1,25 |
1,87 |
2,95 |
2,95 |
Таблица 10 - Метрологические и технические характеристики трансформаторов модификаций TU30R, TU60R, TU80R, TU100R, TU125R,
TU160R
|
Характеристика |
Значение для модификации | |||||
|
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
100; 150; |
250; 300; 400; |
250; 300; 400; |
250; 300; 400; |
500; 600; |
500; 600;750; | |
|
200; 250; |
500; 600; 750; |
500; 600; 750; |
500; 600; 750; |
750; 800; |
800; 1000; | |
|
300; 400 |
800; 1000 |
800; 1000 |
800; 1000; |
1000; 1200; |
1200; 1250; | |
|
Номинальный первичный ток, А |
1200; 1250; |
1250; 1500; |
1500; 1600; | |||
|
1500; 1600; |
1600; 2000; |
2000; 2500; | ||||
|
2000 |
2500; 3000 |
3000; 4000; 5000; 6000 | ||||
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Классы точности вторичных обмоток для |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
измерений и учета | ||||||
|
Номинальный коэффициент безопасности | ||||||
|
Кбном вторичных обмоток для измерений и |
5 | |||||
|
учета, не более | ||||||
|
Характеристика |
Значение для модификации | |||||
|
TU30R |
TU60R |
TU80R |
TU100R |
TU125R |
TU160R | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5; 10 |
5; 10 | |||
|
- для класса точности 0,2 |
- |
- |
5; 7,5 |
5; 7,5; 10; 15 |
5; 10;15 |
5; 10;15 |
|
- для класса точности 0,5S |
- |
- |
5; 10 |
5; 10; 15; 20 |
5; 10; 15 |
5; 10;15 |
|
- для класса точности 0,5 |
5 |
5; 10;15 |
5; 10;15 |
5; 10; 15 |
10; 15 |
10; 15 |
|
- для класса точности 1 |
5; 10 |
5; 10; 15; 20 |
5; 10; 15; 20 |
5; 10; 15; 20 |
15; 20 |
15; 20 |
|
- для класса точности 3 |
5; 10;15 |
5; 10; 15; 20; |
5; 10; 15; 20; |
5; 10; 15; 20; |
20; 30 |
20; 30 |
|
30 |
30 |
30 | ||||
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
2,5; 5 |
2,5; 5 |
2,5; 5 | ||
|
- для класса точности 1 |
5 |
5 |
5 |
5 |
- |
- |
|
- для класса точности 3 |
5 |
5 |
5 |
5 |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90x66x114 |
100x66x139 |
120x66x159 |
150x66x181 |
150x66x204 |
150x66x239 |
|
Масса, кг, не более |
0,95 |
1,80 |
1,35 |
1,80 |
2,05 |
2,24 |
аблица 11 - Метрологические и технические характеристики трансформаторов модификаций TU40RS, TU40RSD, TU100RTC, TU125RTC
|
Характеристика |
Значение для модификации | |||
|
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Номинальный первичный ток, А |
300; 400; 500; 600; |
200, 300; 400; 500; |
750; 800; 1000; 1200; |
800; 1000; 1200; |
|
750; 800; 1000 |
600; 750; 800; 1000 |
1250; 1500; 1600; |
1250; 1500; 1600; | |
|
2000; 2500; 3000 |
2000; 2500; 3000 | |||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для |
0,5S; 0,5; 1; 3 | |||
|
измерений и учета | ||||
|
Характеристика |
Значение для модификации | ||||
|
TU40RS |
TU40RSD |
TU100RTC |
TU125RTC | ||
|
Номинальный коэффициент | |||||
|
безопасности Кбном вторичных обмоток |
5 | ||||
|
для измерений и учета, не более | |||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5S |
5; 10; 15 |
10 | |||
|
- для класса точности 0,5 |
10 |
5; 10 |
10; 15; 20; 30 |
7,5; 10; 15; 20; 25 | |
|
- для класса точности 1 |
15 |
15 |
20; 30; 45 |
10; 15; 20; 25; 30 | |
|
- для класса точности 3 |
20 |
10; 20 |
30; 45; 60 |
15; 20; 30; 45 | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 | ||||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
72x71x100 |
72х71х100 |
83x66x160 |
98x66x185 | |
|
Масса, кг, не более |
0,70 |
0,55 |
1,18 |
1,50 | |
Таблица 12 - Метрологические и технические характеристики трансформаторов модификаций TU60RS, TU80RS, TU100RS, TU125RS, TU100RT, TU125RT
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Номинальное напряжение, кВ |
0,66 | |||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||
|
400; 500; 600; |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500 |
750; 800; |
750; 800; 1000; 1200; 1250; 1500; 1600; 2000 |
800; 1000; | ||
|
750; 800; |
1000; 1200; |
2000; 2500; |
1200; 1250; | |||
|
Номинальный первичный ток, А |
1000; 1200; 1250; 1500; |
1250; 1500; 1600; 2000; |
3000; 4000; 5000; 6000 |
1500; 1600; 2000; 2500; | ||
|
1600; 2000 |
2500; 3000 |
3000 | ||||
|
Номинальный вторичный ток, А |
1; 5 | |||||
|
Характеристика |
Значение для модификации | |||||
|
TU60RS |
TU80RS |
TU100RS |
TU125RS |
TU100RT |
TU125RT | |
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5; 10 |
5; 10 |
10; 15 | ||
|
- для класса точности 0,2 |
- |
- |
5; 10;15 |
5; 10 |
5; 10 |
10; 15 |
|
- для класса точности 0,5S |
- |
5; 10;15 |
10; 15 |
10; 15 |
10; 15 |
10; 15 |
|
- для класса точности 0,5 |
5; 10 |
5; 10 |
15 |
15 |
10; 15; 20;30 |
10; 15; 20; |
|
25 | ||||||
|
- для класса точности 1 |
10; 15 |
15 |
20 |
20 |
20; 30; 60 |
10; 15; 20; |
|
25; 30 | ||||||
|
- для класса точности 3 |
10; 15; 20 |
10; 20 |
30 |
30 |
30; 60 |
15; 20; 30 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5 |
5 |
5 | ||||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90х66х115 |
110x66x135 |
140x66x153 |
165x66x189 |
83x66x145 |
98x66x170 |
|
Масса, кг, не более |
0,75 |
0,90 |
1,35 |
2,30 |
1,20 |
1,35 |
Таблица 13 - Метрологические и технические характеристики трансформаторов модификаций TU20PS, TU30PS, TU40PS, TU50PS, TU20PS-3,
TU30PS-3
|
Характеристика |
Значение для модификации | ||||
|
TU20PS |
TU30PS |
TU40PS | TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
Характеристика |
Значение для модификации | |||||
|
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
30; 40; 50; |
100; 125; 150; |
150; 200; 250; 300; 400; 500; 600; 750; 800 |
400; 500; 600; 750; 800; 1000 |
30; 40; 50; |
150; 200; | |
|
Номинальный первичный ток, А |
60; 75; 100; 125; 150; |
200; 250; 300; 400; 500; 600; |
60; 75; 100; 125; 150; |
250; 300; 400; 500; | ||
|
200; 250 |
750 |
200; 250 |
600 | |||
|
Номинальный вторичный ток, А |
5 | |||||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,5S; 0,2; 0,5; 1; 3 |
0,2S; 0,5S; 0,2; 0,5; 1 |
0,5; 1; 3 |
0,5; 1 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5 |
5 |
7,5 | ||
|
- для класса точности 0,5 S |
5 |
10; 5 |
5 |
- |
- |
- |
|
- для класса точности 0,2 |
5 |
5 |
5; 10 |
- |
- |
- |
|
- для класса точности 0,5 |
5 |
5 |
5 |
5; 7,5; 10 |
- |
5 |
|
- для класса точности 1 |
5; 7,5 |
5; 7,5 |
5; 7,5 |
5; 7,5;10; 15 |
- |
5 |
|
- для класса точности 3 |
5; 7,5 |
- |
- |
- |
5 |
- |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
2,5; 3,75; 5 |
1; 2,5; 5 |
1; 2,5; 5 | |||
|
- для класса точности 0,5 S |
2,5; 3,75; 5 |
1; 1,5; 2,5; 5 |
1; 1,5; 2,5; 5 |
- |
- |
- |
|
- для класса точности 0,2 |
2,5; 3,75; 5 |
1; 1,5; 2,5; 3,75; 5 |
1; 1,5; 2,5; 5 |
- |
- |
- |
|
- для класса точности 0,5 |
1,5; 2,5; 3,75; 5 1; 1,5; 2,5; |
1; 1,5; 2,5; 3,75; 5 1,5; 2,5; 3,75; 5 |
2,5; 5 |
3,75; 5 |
1; 1,5; 2,5 |
2,5; 3,75 |
|
- для класса точности 1 |
2; 3,75;5 |
5 |
1; 1,25; 1,5; |
1,5; 2,5; 3,75 | ||
|
3,75; 5 |
2,5; 3,75 | |||||
|
- для класса точности 3 |
0,5; 1; 1,5; 2,5; |
0,5; 1; 1,5; 2,5; | ||||
|
3,75; 5 |
3,75 | |||||
|
Характеристика |
Значение для модификации | |||||
|
TU20PS |
TU30PS |
TU40PS |
TU50PS |
TU20PS-3 |
TU30PS-3 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
50x36x74 |
58x36x78 |
62x36x82 |
72x36x103 |
120x36x74 |
146x36x78 |
|
Масса, кг, не более |
0,56 |
0,56 |
0,30 |
0,36 |
0,60 |
0,62 |
аблица 14 - Метрологические и технические характеристики трансформаторов модификаций TU60PS, TU80PS, TU100PS, TU125PS
|
Характеристика |
Значение для модификации | |||
|
TU60PS |
TU80PS |
TU100PS |
TU125PS | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Номинальный первичный ток, А |
300; 400; 500; 600; |
400; 500; 600; 750; |
500; 600; 750; 800; |
500; 600; 750; 800; |
|
750; 800; 1000; 1200; |
800; 1000; 1200; |
1000; 1200; 1250; |
1000; 1200; 1250; | |
|
1250; 1500; 1600 |
1250; 1500; 1600; |
1500; 1600; 2000; |
1500; 1600; 2000; | |
|
2000 |
2500; 3000; 3200; |
2500; 3000; 4000 | ||
|
4000 | ||||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для |
0,2S; 0,2; 0,5S; 0,5; 1 | |||
|
измерений и учета | ||||
|
Номинальный коэффициент | ||||
|
безопасности Кбном вторичных обмоток |
5 | |||
|
для измерений и учета, не более | ||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2S |
5 |
5; 10; 15 |
7,5; 10; 15; 20 |
5; 10; 15 |
|
- для класса точности 0,5 S |
5 |
5; 7,5; 10; 15 |
7,5; 10; 15; 20 |
10; 15 |
|
- для класса точности 0,2 |
5 |
5; 7,5; 10; 15 |
7,5; 10; 15; 20 |
10; 15 |
|
- для класса точности 0,5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15; 20 |
5; 7,5; 10; 15; 20; 25 |
|
- для класса точности 1 |
5; 7,5; 10; 15; 20 |
7,5; 10; 15; 20 |
7,5; 10; 15; 20; 25 |
7,5; 10; 15; 20; 25; 30 |
|
Характеристика |
Значение для модификации | |||
|
TU60PS |
TU80PS |
TU100PS |
TU125PS | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
2,5; 3,75; 5 |
2,5; 3,75; 5 | ||
|
- для класса точности 0,5 S |
2,5; 3,75; 5 |
5 |
- |
- |
|
- для класса точности 0,2 |
1; 2,5; 3,75; 5 |
2,5; 3,75 |
- |
- |
|
- для класса точности 0,5 |
5 |
5 |
5 |
5 |
|
- для класса точности 1 |
5 |
- |
- |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
86х63х110 |
106x36x132 |
95x36x165 |
115x36x190 |
|
Масса, кг, не более |
0,42 |
0,70 |
0,94 |
1,00 |
аблица 15 - Метрологические и технические характеристики трансформаторов модификаций TU100PSH
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 4000; 5000 |
|
Номинальный вторичный ток, А |
5 |
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,5S; 0,2; 0,5; 1 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная вторичная нагрузка S2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА
|
5; 7,5; 10 5; 7,5; 10; 15; 20 5; 10;15 5; 7,5; 10; 15; 20; 25 7,5; 10; 15; 20; 25; 30 |
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1,5; 2,5; 3,75; 5 |
|
- для класса точности 0,5 S |
2,5; 3,75; 5 |
|
- для класса точности 0,2 |
1,5; 2,5; 3,75; 5 |
|
- для класса точности 0,5 |
5 |
|
- для класса точности 1 |
- |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
36х135х160 |
|
Масса, кг, не более |
0,85 |
Таблица 16 - Метрологические и технические характеристики трансформаторов модификаций TUC30, TUC40, TUC50, TUC60, TUC80
|
Характеристика |
Значение для модификации | ||||
|
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
|
Номинальное напряжение, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
50; 60; 75; 100; |
400; 500; 600; |
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; |
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; | ||
|
100; 125; 150; |
125; 150; 200; |
750; 800; 1000; | |||
|
Номинальный первичный ток, А |
200; 250; 300; 400; 500; 600 |
250; 300; 400; 500; 600; 750; 800; 1000 |
1200; 1250; 1500; 1600; 2000 | ||
|
2000 |
2000; 2500 | ||||
|
Номинальный вторичный ток, А |
1; 5 | ||||
|
Классы точности вторичных обмоток:
|
0,2S; 0,5S; 0,2; 0,5; 1; 3 5Р; 10Р |
0,5 |
0,2S; 0,5S; 0,2; 0,5; 1; 3 5Р; 10Р | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
|
Характеристика |
Значение для модификации | ||||
|
TUC30 |
TUC40 |
TUC50 |
TUC60 |
TUC80 | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,2S |
5 |
5; 7,5 |
5 |
5; 7,5; 10; 15 | |
|
- для класса точности 0,2 |
5 |
5; 10 |
- |
5; 10 |
7,5; 10; 15; 20 |
|
- для класса точности 0,5S |
5; 7,5 |
5; 10 |
- |
5; 10;15 |
7,5; 10; 15; 20 |
|
- для класса точности 0,5 |
15 |
5; 10;15 |
10 |
15 |
15 |
|
- для класса точности 1 |
20 |
3; 5; 10; 15; 20 |
- |
20 |
20 |
|
- для класса точности 3 |
30 |
5; 10; 15; 20; 30 |
- |
30 |
30 |
|
- для класса точности 5Р |
5 |
- |
- |
5; 10 |
5; 10 |
|
- для класса точности 10Р |
5 |
- |
- |
5; 10 |
5; 10 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2S |
1; 2,5 |
1; 2,5 |
2,5 | ||
|
- для класса точности 0,2 |
2,5 |
- |
- |
- |
- |
|
- для класса точности 0,5 |
- |
2,5; 5 |
- |
- |
- |
|
- для класса точности 1 |
- |
2; 5 |
- |
- |
- |
|
- для класса точности 3 |
- |
2; 5 |
- |
- |
- |
|
- для класса точности 5Р |
5 |
- |
- |
5 |
5 |
|
- для класса точности 10Р |
5 |
- |
- |
5 |
5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
77х76х112 |
71x61x106,5 |
84x61x117 |
105x76x136,5 |
131x76x161,5 |
|
Масса, кг, не более |
0,87 |
0,52 |
0,58 |
1,06 |
1,32 |
Таблица 17 - Метрологические и технические характеристики трансформаторов модификаций TUP20RC, TUP20R, TUP60R, TUP95R
|
Характеристика |
Значение для модификации | |||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | |
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Характеристика |
Значение для модификации | ||||
|
TUP20RC |
TUP20R |
TUP60R |
TUP95R | ||
|
500; 600; 750; |
750; 800; 1000; |
1000; 1200; 1500; | |||
|
Номинальный первичный ток, А |
800; 1000; 1200; |
1200; 1250; |
1600; 2000; 2500; |
3000; 4000; 5000 | |
|
1250; 1500 |
1500; 1600; 2000 |
3000; 4000 | |||
|
Номинальный вторичный ток, А |
1; 5 | ||||
|
Классы точности вторичных обмоток: - для измерений и учета |
0,5; 1; |
0,5; 0,5S; 1 |
0,5; |
1 | |
|
- для защиты |
5Р; 10Р |
5Р; 10Р |
5Р; 10Р | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10 | ||||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
10; 15 |
10; 15 |
15 |
15 | |
|
- для класса точности 1 |
15; 25 |
15; 25 |
25 |
25 | |
|
- для класса точности 0,5S |
- |
10; 25 |
- |
- | |
|
- для класса точности 5Р |
5 |
15 |
15; 20 |
15; 20 | |
|
- для класса точности 10Р |
5 |
10; 15; 20 |
15; 20;30 |
20; 30 | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 5Р |
5 | ||||
|
- для класса точности 10Р |
5 |
- |
- |
- | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
85х70х125 |
95x80x160 |
150x80x193 |
200x80x200 | |
|
Масса, кг, не более |
1,33 |
1,96 |
3,02 |
3,99 | |
Таблица 18 - Метрологические и технические характеристики трансформаторов модификаций TA30PR, TA60PR, TA80PR
|
Характеристика |
Значение для модификации | |||
|
TA30PR |
TA60PR |
TA80PR | ||
|
Номинальное напряжение, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
75; 100; 150; 200; | ||||
|
Номинальный первичный ток, А |
250; 300; 400 |
300; 400; 500; 600 |
400; 600; 800; 1000 | |
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для измерений и учета |
0,5S; 0,5; 1; 3 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А - для класса точности 0,5S |
5 |
5; 10 | ||
|
- для класса точности 0,5 |
5 |
5 |
5; 10 | |
|
- для класса точности 1 |
7,5 |
7,5 |
7,5; 10 | |
|
- для класса точности 3 |
10 |
10 |
10 | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,5S |
1 |
1 | ||
|
- для класса точности 0,5 |
- |
3,75 |
2,5 | |
|
- для класса точности 1 |
- |
- |
- | |
|
- для класса точности 3 |
3 |
- |
- | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
35x90x106 |
35x100x136 |
37x120x156 | |
|
Масса, кг, не более |
1,90 |
3,21 |
3,63 | |
Таблица 19 - Метрологические и технические характеристики трансформаторов модификаций TA70P, TA85P, TA135P
|
Характеристика |
Значение для модификации | ||
|
TA70P |
| TA85P |
TA135P | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
Характеристика |
Значение для модификации | |||
|
TA70P |
TA85P |
TA135P | ||
|
700 |
250; 300; 400; 500; |
500; 600; 750; 800; | ||
|
Номинальный первичный ток, А |
600; 750; 800; 1000 |
1000; 1200; 1250; 1500; 1600; 2000; | ||
|
2500; 3000 | ||||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Классы точности вторичных обмоток для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,2 S |
5 |
10 | ||
|
- для класса точности 0,2 |
- |
- |
- | |
|
- для класса точности 0,5S |
- |
- |
- | |
|
- для класса точности 0,5 |
- |
5; 7,5; 10 |
5; 7,5; 10; 15; 20; 25; | |
|
30 | ||||
|
- для класса точности 1 |
- |
5; 7,5; 10; 15 |
5; 10; 20; 30; 45 | |
|
- для класса точности 3 |
- |
5; 7,5; 15; 20 |
7,5; 15; 20; 30; 45; 60 | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2=1, В-А - для класса точности 0,2 S |
1 | |||
|
- для класса точности 0,2 |
- |
- |
- | |
|
- для класса точности 0,5S |
- |
- |
- | |
|
- для класса точности 0,5 |
- |
2,5; 3,75 |
- | |
|
- для класса точности 1 |
- |
2,5; 3,75 |
- | |
|
- для класса точности 3 |
- |
3,75 |
- | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
36х100х148 |
36x153x159 |
36x203x209 | |
|
Масса, кг, не более |
0,98 |
1,25 |
1,50 | |
Таблица 20 - Метрологические и технические характеристики трансформаторов модификаций TU3BP; TU3BCP; TU3BAP
|
Характеристика |
Значение для модификации | ||
|
TU3BP |
TU3BCP |
TU3BAP | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
5; 10; 15; 20; 25; |
5; 10; 15; 20; 25; 30; |
5; 10; 15; 20; 25; 30; | |
|
Номинальный первичный ток, А |
30; 40; 50; 60; 75; |
40; 50; 60; 75; 100; |
40; 50; 60; 75; 100; |
|
100; 125; 150; 200; |
125; 150; 200; 250; |
125; 150; 200; 250; | |
|
250; 300; 400 |
300; 400 |
300 | |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | ||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 |
10 |
15 |
5 |
|
- для класса точности 1 |
15 |
20 |
7,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
56х77х97 |
56х77х97 |
56х77х97 |
|
Масса, кг, не более |
0,91 |
1,43 |
0,72 |
Таблица 21 - Метрологические и технические характеристики трансформаторов модификаций TU3AP; TU40CP; TU40GI
|
Характеристика |
Значение для модификации | ||
|
TU3AP |
TU40CP |
TU40GI | |
|
Номинальное напряжение, кВ |
0,66 | ||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||
|
5; 10; 15; 20; 25; 30; |
5; 10; 15; 20; 25; 30; |
200; 300; 400; 500; | |
|
40; 50; 60; 75; 100; |
40; 50; 60; 75; 100; |
600 | |
|
Номинальный первичный ток, А |
125; 150; 200; 250; |
125; 150; 200; 250; | |
|
300; 400 |
300; 400; 500; 600 | ||
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Классы точности вторичных обмоток для измерений и учета |
0,5; 1 | ||
|
Характеристика |
Значение для модификации | ||
|
TU3AP |
TU40CP |
TU40GI | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА
|
5 |
5 7,5 |
10 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, ВА - для класса точности 0,5 |
2,5 | ||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
30х65х90 |
46х72х94 |
53х90х96 |
|
Масса, кг, не более |
0,35 |
0,85 |
0,88 |
Таблица 22 - Метрологические и технические характеристики трансформаторов модификации TUP50PR
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
1000; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Классы точности вторичных обмоток:
|
0,5S; 0,5; 1 5Р |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кбном |
10; 20 |
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5S |
7,5 |
|
- для класса точности 0,5 |
15 |
|
- для класса точности 1 |
30 |
|
- для класса точности 5Р |
5; 15 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
685x145x221 |
|
Масса, кг, не более |
7,12 |
Таблица 23 - Метрологические и технические характеристики трансформаторов модификаций TU60PRI, TA60RI
|
Характеристика |
Значение для модификации | |
|
TU60PRI |
TA60RI | |
|
Номинальное напряжение, кВ |
0,66 | |
|
Наибольшее рабочее напряжение, кВ |
0,72 | |
|
Номинальный первичный ток, А |
400 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,5S; 0,5 | |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более |
5 | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА - для класса точности 0,5 S |
5 | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=1, ВА - для класса точности 0,5 |
3,75 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
37х92х116 |
35x100x136 |
|
Масса, кг, не более |
1,60 |
1,50 |
Таблица 24 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Рабочие условия измерений:
|
от -10 до +50 до 95 |
Таблица 25 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
175000 |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 26 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока серий |
TA, TL, TPR, TRS, TU, TUC, TUP |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 4 «Устройство и принцип работы» документа «Трансформатор тока серий TA, TL, TPR, TRS, TU, TUC, TUP. Паспорт».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
«Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP. Стандарт предприятия»
Изготовитель
Фирма «S.A. de Construcciones Industriales (SACI)», Испания
Адрес: 15, Aragoneses St., 28108 Alcobendas - Madrid, Spain Телефон: (+34) 91-519-02-45
Факс: (+34) 91-416-96-46
Web-сайт: www.saci.es
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, noMto. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 12 » мая 2026 Г. № 899Лист № 1 Регистрационный № 83304-21 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры и относительной влажности «Unimon TH»Назначение средства измерений
Датчики температуры и относительной влажности «Unimon TH» (далее по тексту -датчики) предназначены для измерений и мониторинга температуры и относительной влажности воздушной среды и передачи показаний в совместимую автоматизированную систему контроля.
Описание средства измерений
Принцип действия датчиков основан на аналогово-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей с дальнейшей передачей на совместимое устройство по шине I2C для визуализации показаний.
Принцип измерения относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры - на обратной зависимости электрического сопротивления первичного преобразователя от измеряемой температуры. Измеренные значения в виде двоичного числа передаются от первичного преобразователя по шине I2C на контроллеры и доступны для считывания совместимыми устройствами, работающими в режиме «Master». Совместимое устройство должно обеспечивать коммуникацию по двухпроводной шине I2C (линия последовательных данных (SDA) и линия синхронизации (SCL)), быть в роли «Master» и обеспечивать напряжение питания, подаваемое на измеритель от 2,5 до 3,6 В постоянного тока.
Датчики изготавливаются в следующих исполнениях: «Unimon TH-W», «Unimon TH-B», «Unimon TH-F», «Unimon TH-G», «Unimon TH-X», «Unimon TH-S».
Датчики исполнения «Unimon TH-W», «Unimon TH-S» представляют собой
двухканальное электронное устройство, конструктивно выполненное в пластиковом корпусе с несъемной крышкой, внутри которого расположена плата с первичными преобразователями температуры и относительной влажности, с проводами или разъёмом для подключения совместимого устройства.
Датчики исполнения «Unimon TH-X» представляют собой двухканальное электронное устройство, состоящее из платы с первичными преобразователями температуры и относительной влажности с разъемом для подключения к совместимому устройству, закрепленной в пластиковом защитном корпусе, с установкой наклейки-пломбы.
Датчики исполнения «Unimon TH-B», «Unimon TH-F», «Unimon TH-G» представляют собой двухканальное электронное устройство, состоящее из платы с первичными преобразователями температуры и относительной влажности с проводами или разъёмом для подключения совместимого устройства, помещенной в защитный корпус-колпачок.
Допускается изменение по заказу разъема для подключения к совместимому устройству для датчиков исполнений «Unimon TH-W» и «Unimon TH-G».
Для визуализации показаний датчиков применяются совместимые устройства с дисплеем и/или возможностью передачи показаний посредствам локальной сети предприятия или сети Интернет на сервер, персональный компьютер или мобильные устройства.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую к корпусу датчика, а для исполнения «Unimon TH-G» -на наклейку, прикрепляемую к кабелю.
Пломбирование датчиков исполнений «Unimon TH-W», «Unimon TH-B», «Unimon TH-X», «Unimon TH-S» осуществляется при помощи наклейки-пломбы. Пломбирование датчиков исполнений «Unimon TH-F», «Unimon TH-G» не предусмотрено. Нанесение знака поверки на корпус датчиков не предусмотрено.
Фотографии общего вида датчиков, а также места нанесения заводских номеров и наклеек-пломб приведены на рисунках 1-6. Корпус датчиков может изготавливаться в разных цветовых решениях.

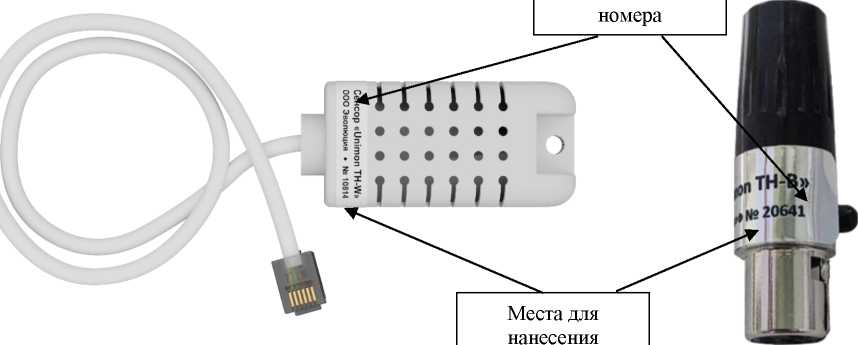

Место нанесения заводского
наклейки-пломбы
Рисунок 1 - Общий вид датчиков исполнения
«Unimon TH-W»
Рисунок 2 - Общий вид датчиков исполнения «Unimon TH-B»
Место нанесения заводского номера
Рисунок 3 - Общий вид датчиков исполнения «Unimon TH-F»

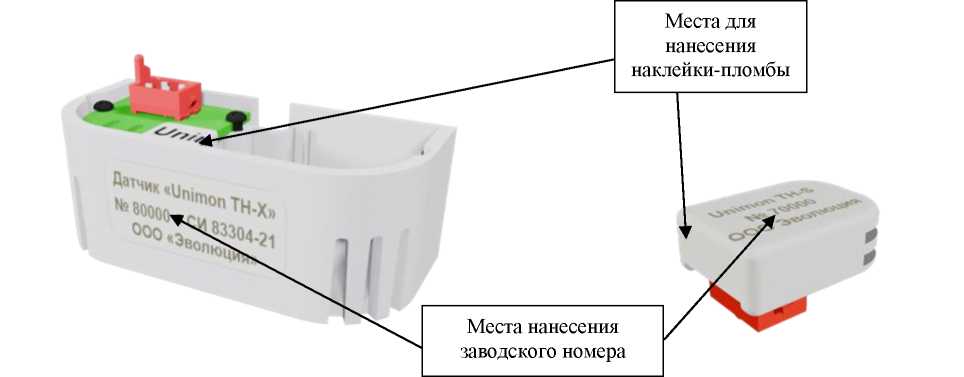

Рисунок 5 - Общий вид датчиков
исполнения «Unimon TH-S»
Рисунок 4 - Общий вид датчиков
исполнения «Unimon TH-X»

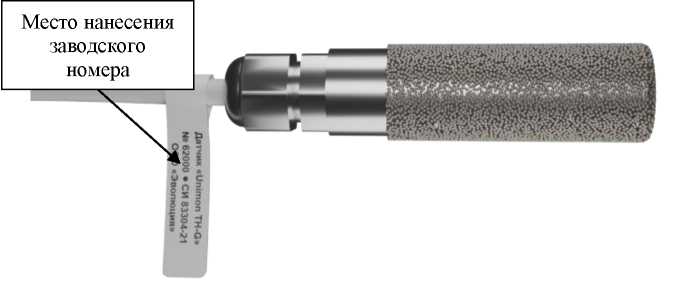

Рисунок 6 - Общий вид датчиков исполнения «Unimon TH-G»
Пломбирование датчиков исполнений «Unimon TH-W», «Unimon TH-B», «Unimon TH-X», «Unimon TH-S» осуществляется при помощи наклейки-пломбы.
Пломбирование датчиков исполнений «Unimon TH-F», «Unimon TH-G» не предусмотрено. Нанесение знака поверки на корпус датчиков не предусмотрено.
Программное обеспечение
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО датчика устанавливается на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - недоступны.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от - 40 до +70 |
|
Диапазон измерений относительной влажности, % |
от 20 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С
|
±0,8 ±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +50 °С), %
|
±4,0 ±5,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений температуры(1), °С |
0,01 |
|
Разрешающая способность измерений относительной влажности(1), % |
0,1 |
|
Напряжение питания постоянного тока, В |
от 2,5 до 3,6 |
|
Габаритные размеры, мм, не более | |
|
- датчиков исполнения «Unimon TH-W» (без учета кабеля) |
60x30x15 |
|
- датчиков исполнения «Unimon TH-B» |
40x12x12 |
|
- датчиков исполнения «Unimon TH-F» |
60x15x15 |
|
- датчиков исполнения «Unimon TH-G» (без учета кабеля) |
56x15x15 |
|
- датчиков исполнения «Unimon TH-X» |
45x21x22 |
|
- датчиков исполнения «Unimon TH-S» |
16x15x12 |
|
Масса, г, не более | |
|
- датчиков исполнения «Unimon TH-W» (без учета кабеля) |
10 |
|
- датчиков исполнения «Unimon TH-B» |
10 |
|
- датчиков исполнения «Unimon TH-F» |
25 |
|
- датчиков исполнения «Unimon TH-G» (без учета кабеля) |
35 |
|
- датчиков исполнения «Unimon TH-X» |
10 |
|
- датчиков исполнения «Unimon TH-S» |
10 |
|
Рабочие условия эксплуатации | |
|
- температура окружающего воздуха,°С |
от - 40 до +70 |
|
- относительная влажность, % |
от 20 до 80 (без конденсации) |
|
Примечание: | |
|
(1) - совместимое оборудование и ПО может производить дополнительное округление | |
|
значений. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта (руководства по эксплуатации) типографским способом или методом штемпелевания.
Комплектность средства измерений
|
Таблица 4 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры и относительной влажности |
«Unimon TH-W» «Unimon TH-B» «Unimon TH-F» «Unimon TH-G» «Unimon TH-X» «Unimon TH-S» |
исполнение в соответствии с заказом |
|
Паспорт (руководство по эксплуатации)
|
ТГ.2021.1.Б ТГ.2021.1.Ч ТГ.2021.1.Ф ТГ.2025.1.Г ТГ.2025.1.Х ТГ.2025.1.С |
1 экз. |
|
Методика поверки |
- |
по запросу |
|
Совместимое устройство |
- |
поставляется по заказу |
Сведения о методиках (методах) измерений
приведены в разделе 5 «Считывание показаний температуры и относительной влажности» Паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТУ 26.51.51-002-17775299-2021 Датчики температуры и относительной влажности «Unimon TH». Технические условия
Правообладатель
Общество с ограниченной ответственностью «Эволюция»
(ООО «Эволюция»)
ИНН 7701363534
Адрес: 119021, г. Москва, ул. Льва Толстого, д. 19/2, офис 33, этаж 3
Телефон: +7 (499) 653-60-04
E-mail: mail@unimon.ru
Web-сайт: www.unimon.ru
Изготовитель
Общество с ограниченной ответственностью «Эволюция» (ООО «Эволюция»)
ИНН 7701363534
Адрес: 119021, г. Москва, ул. Льва Толстого, д. 19/2, офис 33, этаж 3
Телефон: +7 (499) 653-60-04
E-mail: mail@unimon.ru
Web-сайт: www.unimon.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
