МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 мая 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 71454 «Счетчики электрической энергии трехфазные многофункциональные АМ550-Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ИСКРА-ВОЛГА» от 22 марта 2019 г. № 19-1/ИВ и № 19-2/ИВ приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные АМ550-Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72677-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу 411152.002.И1 МП «ГСИ. Инструкция. Счетчики электрической энергии трехфазные многофункциональные АМ550-Т. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 12 марта 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 71454 «Счетчики электрической энергии трехфазные многофункциональные АМ550-Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72677-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                              \

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С.БЕДЕ-НИЯ О СРРТИФИКАН. ЭИ

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «16» мая 2019 г. № 1097

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные АМ550-Т

Счетчики электрической энергии трехфазные многофункциональные АМ550-Т (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.

Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского. Измерительная схема, преобразующая ток, представляет собой петлю Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.

Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре.

Микропроцессор обеспечивает вычисление счетчиком следующих величин:

• - активной энергии и мощности;

• - реактивной энергии и мощности (по квадрантам);

• - полной энергии и мощности;

• - мгновенных значений мощности;

• - мгновенных значений токов в каждой фазе;

• - мгновенных значений фазных напряжений;

• - мгновенных значений коэффициентов мощности (по фазам);

• - частоты напряжения сети;

• - текущего времени и даты.

Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.

Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой-тионихлоридной батареи.

Часы обеспечивают выполнение следующих функций:

- формирование периодов измерения мощности и профилей нагрузки;

- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;

- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;

- смену тарифных программ;

- фиксацию времени текущих (расчетных) показаний.

Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ -до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 105.

Структура обозначения возможных исполнений счетчика приведена ниже.

Исполнения счетчиков отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

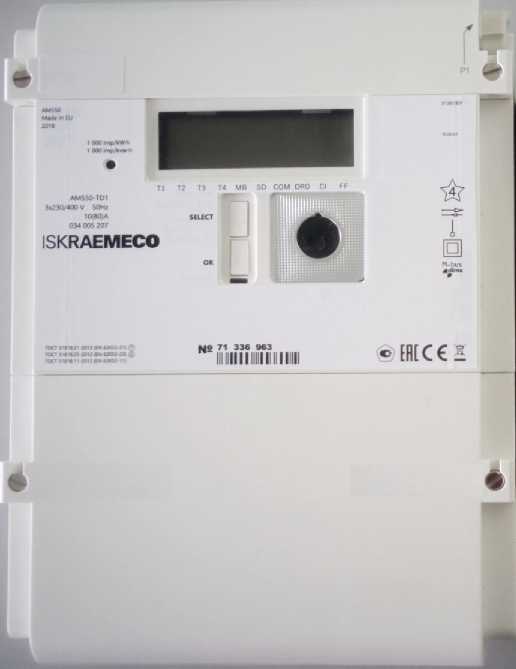

Рисунок 1 - Общий вид счетчиков электрической энергии трехфазных многофункциональных АМ550-Т

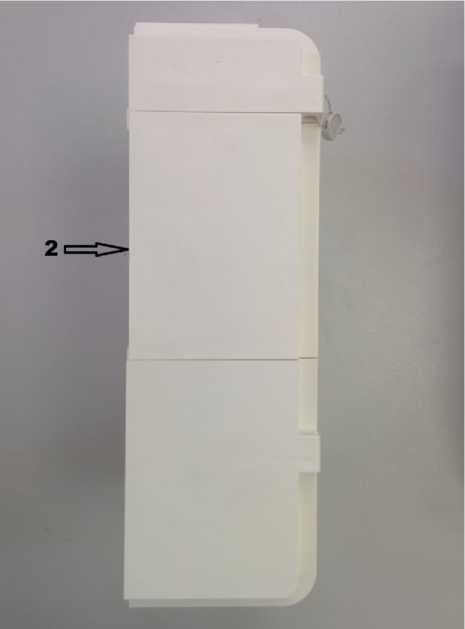

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2) на счетчики

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 2 - Метрологические характеристики счетчиков

Таблица 3 - Основные технические характеристики счетчиков

Продолжение таблицы 3

Знак утверждения типа наносится типографским способом на эксплуатационную документацию.

Таблица 4 - Комплектность

осуществляется по документу 411152.002.И1 МП «ГСИ. Инструкция. Счетчики электрической энергии трехфазные многофункциональные АМ550-Т. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 12.03.2019 г.

Основные средства поверки:

Устан овка трехфазная поверочная УППУ-МЭ 3.1. Регистрационный номер в Федеральном информационном фонде № 39138-08;

Секундомер СДСпр-1. Регистрационный номер в Федеральном информационном фонде № 1125-57.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

«Iskraemeco d.d.», Словения

Адрес: 4000 Kranj, Svaska loka 4, Slovenia

Телефон (факс): +386 4 206 40 00

Web-сайт: www.iskraemeco.com

E-mail: info@ iskraemeco.com

Общество с ограниченной ответственностью «ИСКРА-ВОЛГА»

(ООО «ИСКРА-ВОЛГА»)

ИНН 1648047875

Адрес: 422540, Республика Татарстан, г. Зеленодольск, Промзона, Технополис Новая Тура, павильон 3, оф.16-05

Телефон (факс): +7 (917) 933 51 77

Е-mail: iskra-volga@yandex.ru

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): +7 (843) 291 08 33

Е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
