МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 февраля 2019 г.                                           №   292

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 33998 «Термостаты регулируемые ТР-1М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями АО «Н1Ш «Эталон» от 25 декабря 2018 г. № 15/813 и № 15/815 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на термостаты регулируемые ТР-1М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24473-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 33998 «Термостаты регулируемые ТР-1М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 24473-08, в связи с переименованием предприятия-изготовителя с ОАО «НЛП «Эталон», г. Омск на АО «Н11П «Эталон», г. Омск.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 33998 «Термостаты регулируемые ТР-1М» на последующие 5 лет.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1036EE32711E880E9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» февраля 2019 г. № 292

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термостаты регулируемые ТР-1М

Термостаты регулируемые ТР-1М (далее по тексту - термостаты) предназначены для воспроизведения температуры в диапазоне от плюс 40 до плюс 300 °С при проведении поверки и исследования средств измерений температуры в лабораторных условиях.

Принцип действия термостатов основан на равномерном нагреве и перемешивании жидкости в рабочем объеме термостата.

Термостаты состоят из термованны и блока управления. Термованна представляет собой металлический резервуар, наполненный теплоносителем. В качестве теплоносителя используется полиметилсилоксановая жидкость марки ПМС-100 для диапазона температур от 40 до 200 °С, масло цилиндровое МЦ-52 для диапазона от 150 до 300 °С и теплоноситель с температурой воспламенения не менее 340 °С для диапазона от 40 до 300 °С.

Теплоноситель перемешивается с помощью мешалки, расположенной в нижней части термованны. Блок управления обеспечивает задание и поддержание температуры в термостате, а также индикацию текущей температуры. Обеспечена возможность работы термостата с персональным компьютером.

Термостаты выпускаются в следующих модификациях: ТР-1М-300, ТР-1М-500, ТР-1М-В, ТР-1М-У1 и ТР-1М-У2, которые отличаются размерами термованн и диапазонами воспроизводимых температур.

Общий вид термостатов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

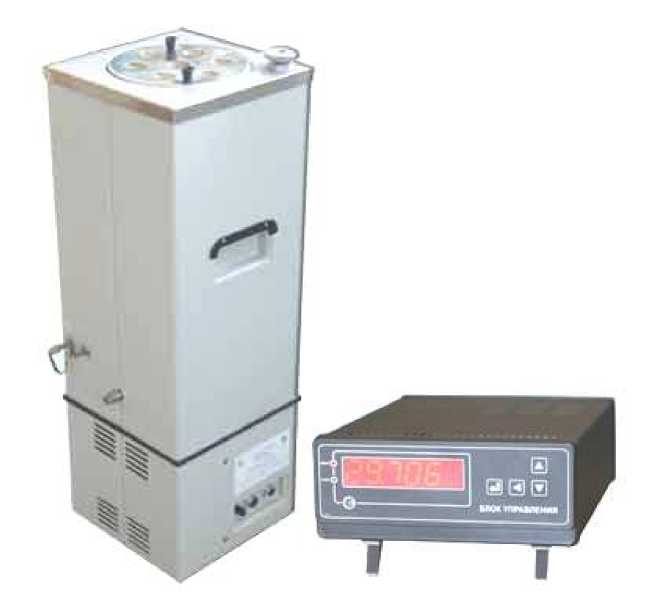

Рисунок 1 - Общий вид термостатов

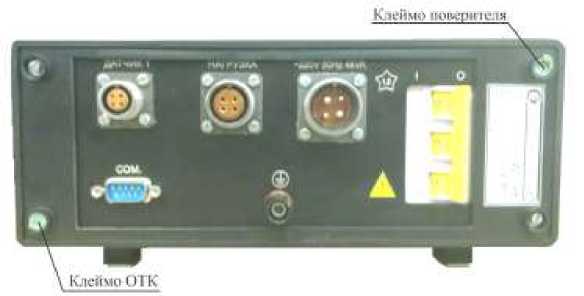

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Уровень защиты программного обеспечения «С» в соответствии с МИ 3286-2010.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию типографским методом и методом лазерной печати на этикетку, закрепленную в нижней части блока управления и термованны.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

Продолжение таблицы 4

осуществляется по документу ДДШ2.998.006 ДЗ «Термостаты регулируемые ТР-1М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г.

Основные средства поверки:

• - термометр сопротивления платиновый эталонный 2-го разряда ГОСТ Р 51233-98 -термометр сопротивления платиновый эталонный ПТС-10М (рег. №11804-99): диапазон измерений температуры от 0 до 419,527 °С; 10 Ом;

• - измеритель универсальный прецизионный В7-99 (рег. №37935-08): пределы допускаемой абсолютной погрешности при измерении сопротивления постоянному току в диапазоне от 0 до 30 Ом ±(0,0005+0,00025 |R-10|) Ом, где R - измеренное сопротивление, Ом.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термостатов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на блок управления БУ-7-5.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 12.2.007.9-93 Безопасность электротермического оборудования. Часть 1. Общие требования

ТУ3443-001-02566540-2002 Термостаты регулируемые ТР-1М. Технические условия

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №30051-11 от 01.06.2011 г.
