МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 декабря 2018 г.                                             „   2621

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 51993 «Колонки топливораздаточные SK-FDN» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «САНКИ РУС» от 26 октября 2018 г. № 58 и № 59 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на колонки топливораздаточные SK-FDN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72030-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 2895-2004 и МЦКЛ.0231 .МП с изменением № 1 «Колонки топливораздаточные SK-FDN. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28 сентября 2018 г., и распространить действие документа на колонки топливораздаточные SK-FDN. Находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70774 «Колонки топливораздаточные SK-FDN», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72030-18, в связи с внесением изменений в документ на методику поверки.

• 4.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK-FDN (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного средства.

В колонках реализован прямой метод измерений - непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронное устройство (электронновычислительное устройство), в котором они преобразуются в измеряемый объём, передаваемый далее через интерфейс RS485 в цифровом коде (протокол SANKI 90V, АЗТ 2,0 или IFSF).

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке, или с пульта дистанционного управления.

Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.

Колонки имеют 5 модификаций (SK10, SK22, SK52, SK56 и SK65), отличающихся друг от друга дизайном, номинальным расходом топлива, количеством вида топлива от одного до пяти, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе колонки. При наличии насоса в составе колонки обозначение имеет последнюю букву Z, а при отсутствии насоса в составе колонки, применяется погружной насос в резервуаре, в этом случае обозначение имеет последнюю букву Q. Модификация SK22 изготавливается только без насоса в составе колонки.

Колонки состоят из:

- рамы;

- гидравлического отсека;

- электронно-вычислительного устройства серии ZBI, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР.

Гидравлический отсек состоит из:

- измерителя объема поршневого серия FM-500, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7A, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- электромагнитного клапана соленоидного DV1050, изготовитель «Zhejiang Chunhui intelligence control Share Co., Ltd», КНР;

- электродвигателя топливного насоса YBSL8024, изготовитель «Shenyang Qiangwei Motor Co., Ltd», КНР (при наличии);

- моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном GP-50B, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном ZYB-50, изготовитель «Maide Machine Co., Ltd», КНР;

- раздаточного крана (пистолета) XIDE-80, изготовитель «Maide Machine Co., Ltd», КНР с раздаточным рукавом;

- фильтра тонкой очистки DJ0810A, изготовитель «Zhengzhou Dinly Filter Co., Ltd», КНР, размер ячеек 60 мкм, плотность ячеек 280 ячеек на квадратный дюйм.

Структурная схема обозначения колонок в других документах и при заказе:

Колонка топливораздаточная SKX₁X₂X₃X₄X₅X₆X₇, где SK - обозначение типа колонки;

Х1 - модификация колонки (10, 22, 52, 56, 65);

Х2 - тип гидравлической части:

Z - напорный тип, лопастной насос;

G - напорный тип, шестеренчатый насос; Q - всасывающий тип;

Х3 - код измерителя объема;

Х4 - количество рукавов (от 1 до 10);

Х5 - количество видов топлива (от 1 до 5);

Х6 - количество постов (от 1 до 10);

Х7 - код материнской платы в электронно-вычислительном устройстве.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная SK10ZF111B.

Колонка модификации SK10, с одним раздаточным рукавом, всасывающего типа гидравлической системы, лопастного насоса, с одним видом топлива.

Общий вид колонок представлен на рисунках 1 - 2.

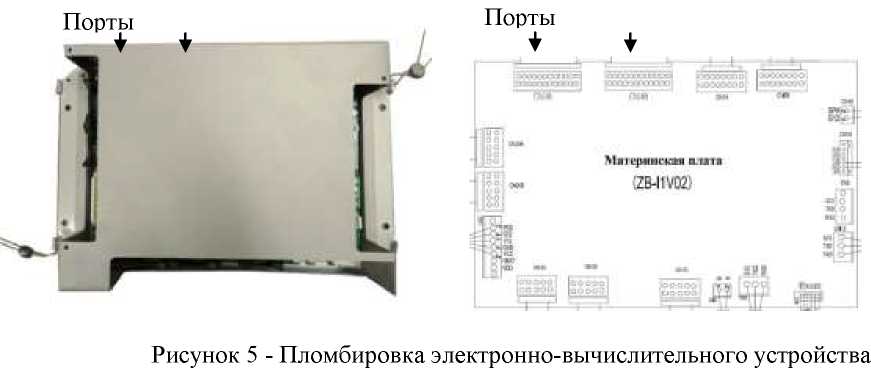

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

SK22

SK10

SK52

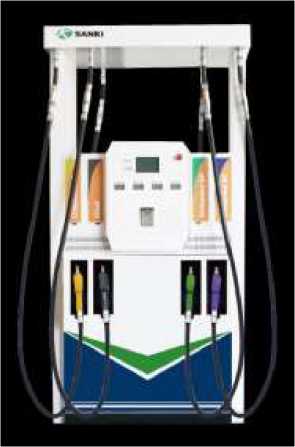

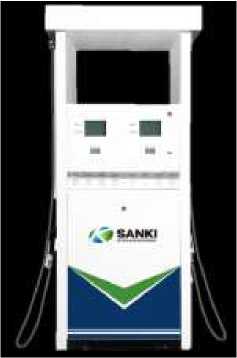

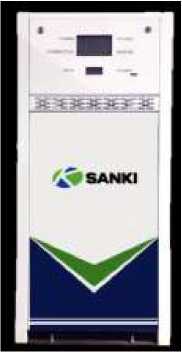

Рисунок 1 - Общий вид колонок модификаций SK10, SK22, SK52

SK56

SK65

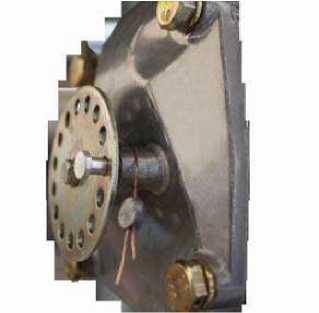

Рисунок 3 - Пломбировка регулировочного винта измерителя объёма

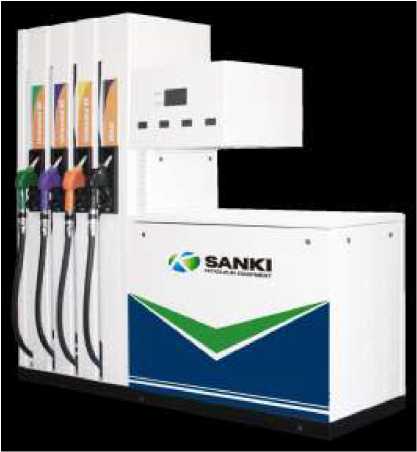

Рисунок 2 - Общий вид колонок модификаций SK56, SK65

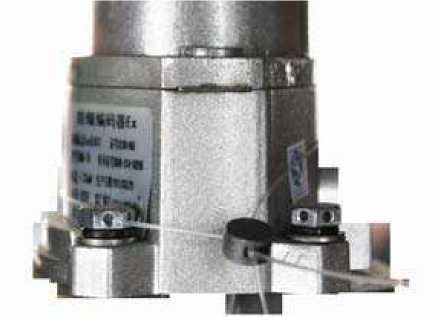

Рисунок 4 - Пломбировка датчика импульсов

Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен пломбой или стикером, паролем администратора и паролем юстировки, недоступные пользователю.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификацию ПО производить в соответствии с требованиями руководства по эксплуатации на колонки (раздел «Настройка параметров меню первого уровня»).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Технические характеристики колонок в зависимости от исполнения

Продолжение таблицы 4

Окончание таблицы 4

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документам:

• - МЦКЛ.0231.МП с изменением № 1 «Колонки топливораздаточные SK-FDN. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.09.2018 г. (при первичной и периодической поверке);

• - МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

• - по документу МЦКЛ.0231 МП с изменением № 1:

• - рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от 07.02.2018 № 256 (мерники с номинальной вместимостью 5, 10, 20, 50 и 100 дм³ с пределами допускаемой относительной погрешности ±0,1 %).

• - по документу МИ 2895-2004:

• - рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от 07.02.2018 № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11, с номинальной вместимостью 10, 20, 50 дм³).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в руководстве по эксплуатации и на пломбы в соответствии с рисунками 3 - 5.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация изготовителя

Beijing Sanki Petroleum Technology Co., Ltd, КНР Производственная площадка 1

Адрес: № 19, Sixth Boxing Str., Economic-Technological Development Area

Beijing, P.R.China, 100176

Телефон: 86 010 67892321, 86 010 52310736

Факс: 86-010-67892321

E-mail: xingl@sanki.com.cn

Web-сайт: www.sankichina.com

Производственная площадка 2

Адрес: 390011, Рязанская область, г. Рязань, ул. Рязанская, д.22, Н1 Телефон (факс): +7 (4912) 62-05-55

E-mail: svvaky@mail.ru

Общество с ограниченной ответственностью «САНКИ РУС»

(ООО «САНКИ РУС»)

ИНН 6230095752

Адрес: 390011, Рязанская область, г. Рязань, ул. Рязанская, д.22, Н1

Телефон (факс): +7 (4912) 62-05-55

E-mail: svvaky@mail.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
