МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№391_________

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 26651/1 «Счетчики активной электрической энергии однофазные многотарифные СЕ 102» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом- Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Энергомера» от 16 декабря 2016 г. № 4644 и № 4645 приказываю:

• 1.  Внести изменения в описание типа на счетчики активной электрической энергии однофазные . многотарифные СЕ 102, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 33820-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 26651/1 «Счетчики активной электрической энергии однофазные многотарифные СЕ 102», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 3 3 820-07, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю!

• 4. Контроль за исполт                                  з

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Cepreei Действителен: с 17.11.2016 до 17.1L V.

С.С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «01» марта 2017 г. № 391

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии однофазные многотарифные СЕ 102

Счетчики активной электрической энергии однофазные многотарифные СЕ 102 предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учёта.

Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационно-измерительных систем коммерческого учёта электроэнергии АИИС КУЭ (АСКУЭ).

Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением и преобразованием полученного сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчётным устройством на основе микроконтроллера даёт количество активной энергии.

Счетчик также имеет в своем составе датчик тока, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учёт активной электрической энергии по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учёта потребленной электрической энергии и для поверки, ЖК-дисплей для просмотра измерительной информации и не менее одной кнопки для управления режимами просмотра.

В состав счетчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства и функции: контроля вскрытия крышки зажимной колодки, интерфейсы RS-485, PLC-интерфейс, радиоинтерфейс, оптический порт, инфракрасный порт, реле сигнализации, реле управления нагрузкой и расширенный набор данных.

Структура условного обозначения счетчиков приведена на рисунке 1.

Зажимы для подсоединения счетчика к сети, испытательное выходное устройство, интерфейс и контакты реле сигнализации закрываются пластмассовой крышкой.

СЕ 102 XX XXX ХХХХХХ XXX...XXX

¹----- Обозначение встроенного модуля связи в соответствии

с нормативно-технической документацией на модуль, а также обозначение протокола обмена

A-RS-485;

К - ТМ-выход;

О - инфракрасный порт;

J - оптический иорт;

Р - PLC-интерфейс;

Q - реле управления нагрузкой;

R1 - радиоинтерфейс со встроенной антенной;

R2 - радиоинтерфейс с разъемом под внешнюю антенну; S - реле сигнализации;

V - контроль вскрытия крышки;

Z - с расширенным набором данных;

N - внешнее питание интерфейса.

• 5- 5 (60);

• 6- 5(100) А;

8-10(100);

9-5(80) А.

4-230В

1-1;

воскресных дней. Счётчик может содержать дополнительно суточный график тарификации исключительных (особых) дней. Количество исключительных дней не менее 32. Для исключительных дней могут быть заданы признаки рабочей, субботней, воскресной или исключительной (особой) тарифной программы.

Счётчики обеспечивают учёт:

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец месяца за 13 месяцев;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец суток за 45 суток для исполнения «Z» и 37 суток для остальных исполнений;

• - действующего тарифа;

• - графика активной мощности, усреднённой на заданном интервале времени 15, 30 или 60 минут за период 62 дня (при тридцатиминутном интервале усреднения), только для исполнения «Z»;

• - максимальных значений активной мощности, усреднённой на интервале 30 минут, за текущий и 12 прошедших месяцев раздельно по действующим тарифам, только для исполнения «Z»;

• - максимальных значений активной мощности, усреднённой на интервале 30 минут за текущие и прошлые сутки, только для исполнения «Z».

Дополнительно для исполнения «Z» счётчики обеспечивают измерение с ненормированной точностью и дискретностью в одну единицу младшего разряда:

• - активной мощности, усреднённой на интервале в 1 минуту (в дальнейшем -мощности);

• - активной мощности, усреднённой на интервале за последние полчаса (в дальнейшем - мощности).

Счётчики обеспечивают индикацию:

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец месяца, за 13 месяцев, только для исполнения «Z»;

• - текущего времени и даты;

• - активной мощности, усреднённой на интервале в 1 минуту, только для исполнения «Z».

Счётчики обеспечивают возможность задания следующих параметров:

• - адреса счётчика, только для исполнения «Z»;

• - абонентского номера счётчика, только для исполнения «Z»;

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время;

• - до 16 зон суточного графика тарификации;

• - до 36 графиков тарификации;

• - до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);

• - пароля для доступа по интерфейсу;

• - лимитов по потреблению энергии за месяц по каждому тарифу для срабатывания реле сигнализации, только для исполнения «Z»;

• - лимитов по мощности по каждому тарифу для срабатывания реле сигнализации, только для исполнения «Z»;

• - лимитов по суммарному потреблению энергии по всем тарифам для срабатывания реле сигнализации, только для исполнения «Z»;

Счётчики обеспечивают фиксацию не менее 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования конфигурации счётчика, а также фиксацию не менее 40 для исполнения «Z» и не менее 20 для остальных исполнений последних пропаданий фазного напряжения.

Обмен информацией с внешними устройствами обработки данных осуществляется через инфракрасный порт, оптический порт, интерфейс RS-485, радиоинтерфейс, PLC-интерфейс с помощью технологической программы для опроса и программирования счётчиков.

Общий вид счётчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2-6.

поверителя

организации

Рисунок 2 - Общий вид счётчика СЕ 102 S6

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

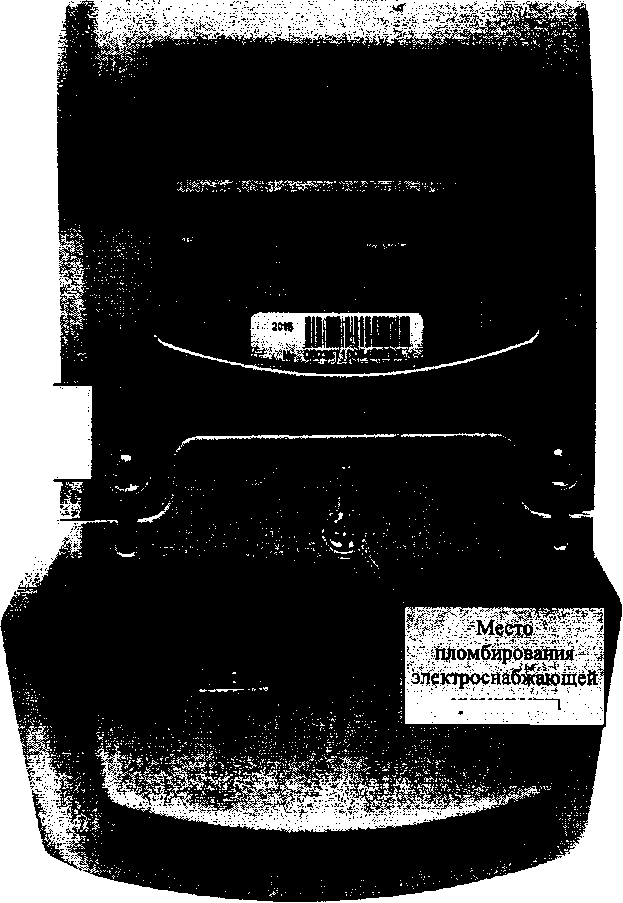

Рисунок 3 - Общий вид счётчика СЕ 102 R5

электроснабжающей организации

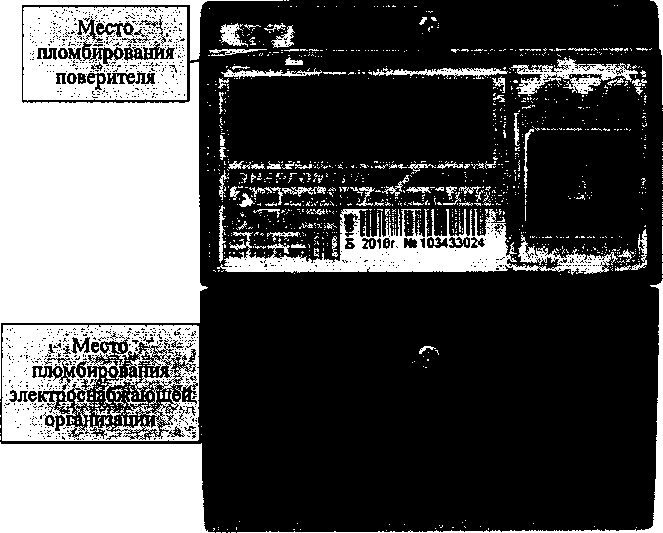

Рисунок 4 - Общий вид счётчика СЕ 102 S7

Место пломбирования электроснабжающей организации

Место • пломбировав поверителя

Рисунок 5 - Общий вид счётчика СЕ 102 R8

Рисунок 6 - Общий вид счетчика СЕ 102 R5.1

Идентификационные данные программного обеспечения (далее - ПО) счётчиков электрической энергии СЕ 102 указаны в таблице 1.

Таблица 1

По своей структуре ПО счётчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

По требованию организаций, производящих регулировку, ремонт и поверку счётчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту и каталог деталей, программное обеспечение «Программа администрирования устройств» для опроса и программирования счетчиков.

Поверка осуществляется по документу «Счётчики активной электрической энергии однофазные многотарифные СЕ 102. Методика поверки» ИНЕС.411152.090 Д1 с изменением № 1, утвержденным ФГУП «ВНИИМС» 30.09. 2016 г.

Основное поверочное оборудование:

• - установка для поверки счётчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0;

• - универсальная пробойная установка УПУ-10;

• - секундомер СО спр-2б;

• - программное обеспечение «Программа администрирования устройств» для опроса и программирования счетчиков.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на СИ в соответствии с рисунками 2-6.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».

ТУ 4228-066-22136119-2007 «Счётчики активной электрической энергии однофазные многотарифные СЕ 102. Технические условия».

Акционерное общество «Электротехнические заводы «Энергомера»

(АО «Энергомера»), г. Ставрополь.

ИНН 2635133470

355029, Россия, г. Ставрополь, ул. Ленина, 415.

Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия; Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия; E-mail: concem@energomera.ru

Сайт: www.energomera.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») 119361, г. Москва, ул. Озёрная, д. 46

Тел./факс: (495) 437-55-77/437-56-66;

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Испытательный центр (в части вносимых изменений)

ЦИ СИ ФБУ «Ставропольский ЦСМ»,

аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU. 311537 выдан 19 февраля 2016 г.

355035, г. Ставрополь, ул. Доваторцев, 7А.

Телефон: (865 2)35-76-19

E-mail: ispcentrcsm@gmail.com

¹

Тип корпуса:

R5, R8 - для установку на рейку;

S6, S7 - для установки на щиток;

R5.1 - для установки на рейку или щиток

Примечание: цифра указывает номер конструктивного исполнения корпуса.

Рисунок 1 - Структура условного обозначения счётчиков

²

- перечень литер обозначающих дополнительные опции может быть расширен производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика.

Счётчики ведут учёт электрической энергии по действующим тарифам (до 8 для исполнений счётчиков, в условном обозначении которых присутствует символ «Z» (далее -счётчики исполнения «Z»), или до 4 для счётчиков других исполнений) в соответствии с месячными программами смены тарифных зон (количество месячных программ - 12, количество тарифных зон в сутках - 16, количество тарифных графиков - 36). Месячная программа может содержать суточные графики тарификации рабочих, субботних и
