№1128 от 19.08.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1360
О внесении изменений в описание типа на газоанализаторы АНКАТ-7631Микро
МИННСГКРСПО ПРОМЫШЛЖННОСТИ ИТОРГОВЛИ российской алии
ФВДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт) z
19 августа 2016 г.
1128
Москва
О внесении изменений в описание типа на газоанализаторы АНКАТ-7631Микро
г.
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации' от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ФГУП «СПО «Аналитприбор» от 2 июня 2016 г,.№ 63/11295 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы АНКАТ-7631 Микро, зарегистрированные в Федеральном информационном фонде
по обеспечению единства измерений, с сохранением регистрационного номера 53540-13, изложив его в новой редакции согласно приложению к настоящему приказу.
ипа
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание и средства измерений.
3.. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
связей
Управление
™иннстратпвной1$
Работы и внешних /а
бев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» августа 2016 г. № 1128
Изменения в описание типа на газоанализаторы АНКАТ-7631Микрс
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы АНКАТ-7631 Микро
Назначение средства измерений
непрерывных аров
Газоанализаторы АНКАТ-7631 Микро предназначены для
автоматических измерений массовой концентрации вредных веществ, в том числе ri; нефти и нефтепродуктов, объёмной доли кислорода в воздухе рабочей зоны, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Описание средства измерений
Газоанализаторы АНКАТ-7631 Микро (далее - газоанализаторы) представляют собой одноканальные носимые (индивидуальные) приборы непрерывного действия.
Принцип действия газоанализаторов - электрохимический или фотоионизационный, в зависимости от установленного датчика.
Конструктивно газоанализаторы выполнены одно- или двухблочными. Корпус газоанализаторов изготовлен из материалов, исключающих опасность воспламенения от электростатического заряда: передняя часть - ударопрочный обрезиненный поликарбонат, задняя - угленаполненный полиамид.
вого
В верхней части корпуса газоанализатора расположены отверстие звуко! излучателя, графический индикатор и единичные индикаторы красного цвета - для выдачи аварийной сигнализации, в нижней части находится пленочная клавиатура. На нижней стенке расположен разъем miniUSB, имеющий двойное назначение - для подключения ПЭВМ и для подключения зарядного устройства. В корпусе газоанализатора расположен блок аккумуляторный, который состоит из модуля защиты АКБ и двух аккумуляг типоразмера АА. На задней стенке корпуса газоанализатора расположен зажим крепления газоанализатора (на ремне, кармане и т.д.). В зависимости от исполнения газоанализаторы имеют встроенный или выносной (ВД) электрохимический датчик (ЭХД) или встроенный фотоионизационный датчик (ФИД).
оров для
Газоанализаторы обеспечивают выполнение следующих основных функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- сравнение результатов измерений с заданными пороговыми значениями и выработку световой и звуковой сигнализации;
-
- ведение и хранение архива результатов измерений (до 8000 записей).
Обозначения и наименования исполнений газоанализаторов приведены в таблице I. Таблица 1
|
Обозначение исполнения |
Условное наименование газоанализатора |
Определяемый компонент |
|
ИБЯЛ.413411.058 |
АНК АТ-7631Микро-СО |
Оксид углерода (СО) |
|
ИБЯЛ.413411.058-01 |
АНКАТ-7631 Микро-НС1 |
Хлористый водород (НС1) |
|
Обозначение исполнения |
Условное наименование газоанализатора |
Определяемый компонент |
|
ИБЯЛ.413411.058- 02 |
АНКАТ-7631Микро-Н2Б |
Сероводород (H2S) |
|
ИБЯЛ.413411.058- 04 |
АНКАТ-7631Микро-ИН3 |
Аммиак (NH3) |
|
ИБЯЛ.413411.058-05 |
АНКАТ-7631 Микро-С12 |
Хлор (С12) |
|
ИБЯЛ.413411.058- 06 |
АНКАТ-7631Микро-БО2 |
Диоксид серы (SO2) |
|
ИБЯЛ.413411.058-07 |
АНКАТ-7631Микро-ЫО2 |
Диоксид азота (NO2) |
|
ИБЯЛ.413411.058-09 |
АНКАТ-7631 Микро-О2 |
Кислород (О2) |
|
ИБЯЛ.413411.058- 10 |
АНКАТ-7631Микро-О2-ВД | |
|
ИБЯЛ.413411.058- 11 |
АНКАТ-7631 Микро-ФИД |
Летучие органические соединения (ЛОС) в соответствии с таблицей 4 |
|
ИБЯЛ.413411.058- 12 |
АНКАТ-7631 Микро-ФИД (в) |
Наличие вибросшнала
Примечание - Необходимость изготовления газоанализаторов без вибросигнала оговаривается заказе.
Газоанализаторы соответствуют требованиям Технического регламента Таможенного зонах» (ТР ГОСТ 30852.0— 30852.10—2002,
союза «О безопасности оборудования для работы во взрывоопасных 012/2011), относятся к взрывозащищенному оборудованию группы II по 2002, вид взрывозащиты «искробезопасная цепь уровня «ib»no ГОСТ маркировка взрывозащиты:
-
- газоанализаторов АНКАТ-7631 Микро-ФИД, ФИД (в)
-
- остальных газоанализаторов
ТС
lExibHC 1'4 X; 1Ех ib IICT6 X.
Корпус газоанализатора имеет степень защиты IP68 по ГОСТ 14254—96.
Внешний вид газоанализаторов приведен на рисунке 1, схема пломбировки газоанализаторов от несанкционированного доступа - на рисунке 2.
Знак поверки наносится на свидетельство о поверке (конструкцией корпуса не предусмотрено нанесение знака поверки).
а) со встроенным датчиком (АНКАТ-7631Микро-ФИД ИБЯЛ.413411.058-11)
б) с выносным датчиком (АНКАТ-7631Микро-О2-ВД ИБЯЛ.413411.058-10) Рисунок 1 - Внешний вид газоанализатора
Мэсто планирования

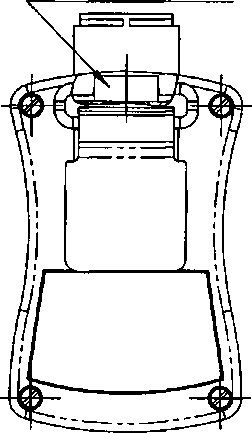

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа
Программное обеспечение
ПО),
Газоанализаторы имеют встроенное программное обеспечение (далее разработанное изготовителем специально для непрерывных автоматических измерений содержания определяемого компонента.
Основные функции ПО:
а) цифровая индикация индикаторе, газоанализатора;
б) выдача сигнализации
содержания определяемого компонента на графическом
при достижении содержания определяемого порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»;
в) цифровая индикация установленных пороговых значений;
г) сохранение в энергонезависимой памяти архива из 8000 последних значений содержания определяемого компонента;
д) обмен данными с ПЭВМ по цифровому каналу связи USB.
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по первичного измерительного преобразователя;
компонента
измеренных
данным
от
-
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
3) непрерывную самодиагностику аппаратной части газоанализатора.
ПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на дисплее газоанализатора при включении питания или через меню.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в), АНКАТ-7631 Микро с электрохимическими датчиками на вредные газы и кислород
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
А7631 Micro |
Ankat-PID | |
|
Номер версии (идентификационный номер) ПО |
2.0 |
1.0 | |
|
Цифровой идентификатор ПО |
1ЕС5 |
1672 | |
|
Идентификационные данные (признаки) |
Значение | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
Примечания
|
яые с ной ице | |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Встроенное ПО соответствует ГОСТ Р 8.654—2015. Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
погреши
ости
-
1) Диапазоны измерений и пределы допускаемой основной газоанализаторов в зависимости от исполнения приведены в таблицах 3 и 4.
Таблица 3 - Газоанализаторы АНКАТ-7631 Микро с электрохимическими датчиками на вредные газы и кислород
|
Условное наименование газоанализатора |
Диапазон показаний содержания определяемого компонента1^ |
Диапазон измерений содержания определяемого компонента |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускав! основной абсолют] (относительной приведенной) погрешности газоанализатороЕ |
40Й 1ОЙ |
|
АНКАТ-7631 Микро-СО |
От Одо 350 мг/м3 |
От 0 до 200 мг/м3 |
От 0 до 20 Св. 20 до 200 |
± 5 мг/м3 ± (5 + 0,25 (Свх-20)) мг/м3 | |
|
АНКАТ- 7631Микро-НС1 |
От 0 до 40 мг/м3 |
От 0 до 30 мг/м3 |
От 0 до 5 Св. 5 до 30 |
± 1,25 мг/м3 ± 0,25 Свх мг/м3 | |
|
АНКАТ-7631Mhkpo-H2S |
От 0 до 40 мг/м3 |
От 0 до 20 мг/м3 |
От 0 до 3 Св. 3 до 20 |
± 0,75 мг/м3 ± (0,75 + 0,25 (Свх-З; мг/м3 |
') |
|
АНКАТ-7631Микро- NH3 |
От 0 до 250 мг/м3 |
От 0 до 150 мг/м3 |
От 0 до 20 Св. 20 до 150 |
± 5 мг/м3 ± 25 % отн. | |
|
АНКАТ-7631Микро-С12 |
От 0 до 50 мг/м3 |
От 0 до 25 мг/м3 |
От 0 до 1 Св. 1 до 25 |
± 0,25 мг/м3 ± (0,25 + 0,25- (Свх-1; мг/м3 |
) |
|
АНКАТ-7631Mhkpo-SO2 |
От 0 до 40 мг/м3 |
От 0 до 20 мг/м3 |
От 0 до 20 |
± (2,5 + 0,125 Свх) Ml |
’/м3 |
|
АНКАТ- |
От 0 до 20 |
От 0 до 10 |
От 0 до 2 |
± 0,5 мг/м3 |
|
Условное наименование газоанализатора |
Диапазон показаний содержания определяемого компонента^ |
Диапазон измерений содержания определяемого компонента |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускав основной абсолют (относительной приведенной) погрешности газоанализаторе] |
мой ной 5 |
|
7631Микро-NO2 |
мг/м3 |
мг/м3 |
Св. 2 до 10 |
± (0,5 + 0,15 (Свх-2): мг/м3 | |
|
АНКАТ- 763 Шикро-Ог |
От 0 до 45 % объемной доли |
От 0 до 30 % объемной доли |
От 0 до 30 |
±3 % прив. | |
|
АНКАТ- 7631Микро-Ог-вд |
От 0 до 45 % объемной доли |
От 0 до 30 % объемной доли |
От 0 до 30 |
± (0,4 + 0,05Свх) % объемной доли |
!) Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3, или объемная доля, %:
Таблица 4 - Газоанализаторы АНКАТ-7631Микро с фотоионизационными детекторами (АНКАТ-7631Микро-ФИД, АНКАТ-7631Микро-ФИД(в))
|
Определяемый компонент |
Диапазон измерений1^, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной погрешности | ||
|
абсолютной, мг/м3 |
относител! % |
« о к | |||
|
Ацетон (СзН6О) |
от 0 до 2500 |
От 0 до 200 Св. 200 до 2500 |
±30 |
±15 | |
|
Бензол (СбНб) |
от 0 до 3500 |
От Одо 5 Св. 5 до 3500 |
± 1,0 |
±20 | |
|
Гексан (СбНи) |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
±15 | |
|
Изобутилен (i-C4He) |
от 0 до 3500 |
От 0 до 100 Св. 100 до 3500 |
±15 |
±15 | |
|
Изопентан (i’C5Hi2) |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
±15 | |
|
н-пентан (С5Н12) |
от Одо 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
± 15 | |
|
1,2-диметилбензол (о-ксилол, С6Н4(СН3)2) |
от 0 до 3500 |
От 0 до 50 Св. 50 до 3500 |
±7,5 |
±15 | |
|
Толуол (СбН5СНз) |
от 0 до 2500 |
От 0 до 50 Св. 50 до 2500 |
±7,5 |
± 15 | |
|
Определяемый компонент |
Диапазон измерений1^, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности |
Пределы допускаемой основной погрешности | ||
|
абсолютной, мг/м3 |
относител] % |
>ной, | |||
|
Трихлорэтилен (С2НС13) |
от 0 до 3500 |
От 0 до 10 Св. 10 до 3500 |
±25 |
±25 | |
|
Фенол (С6НбО)2) |
от 0 до 50 |
От 0 до 5 Св. 5 до 50 |
±1,0 |
±20 | |
|
Этанол (С2Н5ОН) |
от 0 до 2500 |
От 0 до 1000 Св. 1000 до 2500 |
±150 мг/м3 |
±15 | |
|
Пары дизельного топлива |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
± 15 | |
|
Пары бензина |
от 0 до 3500 |
От 0 до 100 Св. 100 до 3500 |
±25 ± (25 + 0,15(Свх-100)) |
— | |
|
Пары керосина |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
±15 | |
|
Пары сольвента нефтяного |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
± 15 | |
|
Пары уайт- спирита |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
±15 | |
|
Углеводороды нефти (по октану) |
от 0 до 3500 |
От 0 до 300 Св. 300 до 3500 |
±45 |
± 15 | |
|
^Диапазон показаний массовой концентрации для всех определяемых компонент от 0 до 4000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3: - 0,1 в диапазоне показаний от 0 до 99,9; -1 в диапазоне показаний от 100 до 4000. 2) не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийн ситуаций. Свх - массовая концентрация определяемого компонента на входе газоанализатора, мг/м |
ов ых J | ||||
-
2) Пределы допускаемой вариации показаний в долях от предела допускаемой
0,5
1,2
1,0
0,5
0,6
основной погрешности
-
3) Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации на каждые 10 °C от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности, не более:
-для газоанализаторов АНКАТ-7631Микро-О2 и АНКАТ-7631Микро-О2-
вд-
- для газоанализаторов АНКАТ-7631Микро-ЬЮ2
-
- для газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в)
-
- для остальных газоанализаторов
-
4) Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25ммрт.ст.) от номинального значения давления (101,3 ± 4,0) кПа
((760 ± 30) мм рт.ст.), в долях от предела допускаемой основной погрешности:
- для газоанализаторов АНКАТ-7631Микро-О2, АНКАТ-7631Микро-О2-ВД, АНКАТ-7631 Микро-НС1
-для остальных газоанализаторов, кроме АНКАТ-7631Микро-ФИД, -ФИД(в)
-
5) Пределы допускаемой дополнительной погрешности газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в) при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления (101,3 ±4,0) кПа
((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности, не более
-
6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения влажности 65 % при температуре 25 °C, в долях от предела допускаемой основной погрешности, не более:
-для газоанализаторов АНКАТ-7631 Микро-СО, АНКАТ-7631Микро-О2, АНКАТ-7631Микро-О2-ВД
-для остальных газоанализаторов (кроме АНКАТ-7631Микро-ФИД, -ФИД(в))
Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % на каждые 10 %_от номинального значения влажности 65 % при температуре 25 °C, в долях от предела допускаемой основной погрешности, для газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в)
-
7) Газоанализаторы соответствуют требованиям к основной погрешности изменении пространственного положения.
0,5
,0
0,5
,0
0,5
при
-
-
8) Газоанализаторы соответствуют требованиям к основной погрешности после воздействия газовых сред с содержанием определяемого компонента в течение 10 мин па уровне, указанном в таблице 6.
Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более 10
-
9) Время прогрева газоанализаторов, мин, не более
-
10) Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в
Таблица 5
|
Условное наименование газоанализаторов |
Верхняя граница диапазона измерений |
Содержание определяемого компонента при перегрузке, % О' разности между пределами измере! |
г [ИЙ |
|
АНКАТ-7631Микро-СО |
200 мг/м3 |
150 | |
|
АНКАТ-7631 Микро-НС1 |
30 мг/м3 |
150 | |
|
АНКАТ-7631 MnKpo-H2S |
20 мг/м3 |
170 | |
|
АНКАТ-7631 Микро-ИНз |
150 мг/м3 |
130 | |
|
АНКАТ-7631Микро-С12 |
25 мг/м3 |
200 | |
|
АНКАТ-7631 Микро-8О2 |
20 мг/м3 |
200 | |
|
АНКАТ-7631Микро-ЬЮ2 |
10 мг/м3 |
170 | |
|
АНКАТ-7631Микро-О2, АНКАТ-7631 Микро-О2-ВД |
30 % объемной доли |
140 |
5
таблице 7, в долях от предела допускаемой основной погрешности:
-
- для газоанализаторов АНКАТ-7631Микро-НС1
-
- для всех остальных газоанализаторов
Таблица 6
|
Определяемый компонент |
Содержание неопределяемых компонентов | |||||||||
|
Массовая концентрация, мг/м3 |
Объемная доля, * |
/о | ||||||||
|
СО |
no2 |
H2S |
so2 |
С12 |
НС1 |
СО2 |
СН4 |
с |
»н8 | |
|
СО |
— |
2 |
10 |
10 |
1 |
30 |
1 |
1,06 |
0 |
92 |
|
НС1 |
200 |
— |
— |
— |
— |
— |
1 |
1,06 |
0 |
92 |
|
H2S |
20 |
2 |
— |
10 |
1 |
— |
1 |
1,06 |
0 |
92 |
|
NH3 |
20 |
2 |
— |
10 |
1 |
5 |
1 |
1,06 |
0 |
92 |
|
Cl2 |
20 |
* |
* |
* |
— |
5 |
1 |
1,06 |
0 |
92 |
|
so2 |
20 |
* |
* |
— |
1 |
— |
1 |
1,06 |
0 |
92 |
|
no2 |
20 |
__ |
* |
10 |
1 |
— |
1 |
1,06 |
0 |
92 |
|
02 |
20 |
2 |
10 |
10 |
1 |
30 |
15 |
100 |
1 |
D0 |
|
ФИД** |
200 |
20 |
— |
20 |
20 |
20 |
1,0 |
1,0 |
1 |
,0 |
|
* Наличие не допускается. ** Для газоанализаторов с фотоионизационным детектором Примечание - Знак «-» означает, что дополнительная погрешность от влия неопределяемых компонентов не нормируется. |
НИЯ | |||||||||
И) Пределы допускаемого времени установления показаний То,9д и временя срабатывания сигнализации не более указанных в таблице 7.
Таблица 7
|
Условное наименование газоанализаторов |
Предел времени установления показаний То,9д, с |
Время срабатывания сигнализации, с | |
|
АНКАТ-7631Микро-СО |
60 |
15 | |
|
АНКАТ-7631Микро-НС1 |
180 |
не нормируется | |
|
АНКАТ-7631 Микро-ЩБ |
60 |
15 | |
|
АНКАТ-763 1Mhkpo-NH3 |
180 |
не нормируется | |
|
АНКАТ-7631Микро-С12 |
90 | ||
|
АНКАТ-763 lMHKpo-SO2 |
60 |
30 | |
|
АНКАТ-763 1Mhkpo-NO2 | |||
|
АНКАТ-7631Микро-О2 |
15 | ||
|
АНКАТ-7631Микро-О2-ВД | |||
|
АНКАТ-7631Микро-ФИД |
не нормируется | ||
|
АНКАТ-7631Микро-ФИД(в) |
-
12) Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при температуре окружающей среды (20 ± 5) °C и отсутствии срабатывания сигнализации, ч, не менее:
18
500 ареи
-
- для газоанализаторов АНКАТ-7631 Микро-ФИД, - ФИД (в)
-
- для остальных газоанализаторов
Примечание - При условии соблюдения рекомендаций по заряду бат< аккумуляторной, приведенных в эксплуатационной документации.
-
13) Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС, месяцев, не менее
-
14) Электрическое питание газоанализаторов осуществляется от блока
-
- 0,01 в диапазоне показаний от 0 до 9,99;
-
- 0,1 в диапазоне показаний от 10 до 99,9;
-1 в диапазоне показаний от 100 до 350.
2) Свх - значение содержания определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3, или объемная доля, %.
аккумуляторного. Напряжение питания постоянного тока - от 2,0 до 2,9 В
-
15) Габаритные размеры газоанализаторов, мм:
-
- длина
-
- ширина (с клипсой)
(без клипсы)
-
- высота
Габаритные размеры выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД, мм, не более:
-
- высота
-
- диаметр
-
16) Масса газоанализаторов, кг, не более
Масса выносного датчика газоанализатора АНКАТ-7631Микро-Ог-ВД, кг, не более
-
17) Средний срок службы, лет
Примечание - Без учета срока службы электрохимических ячеек, ФИД, аккумуляторного.
-
18) Средняя наработка на отказ, ч
Условия эксплуатации
-
- диапазон температуры окружающей и контролируемой сред, °C:
а) для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД(в)
б) для остальных газоанализаторов
-
- рабочий
-
- предельный рабочий
-
- диапазон атмосферного давления:
а) для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД(в), кПа
мм рт. ст.
б) для остальных газоанализаторов, кПа
мм рт. ст.
-диапазон относительной влажности воздуха при температуре 35
°C, %
-
- массовая концентрация пыли, г/м3, не более
-
- синусоидальная вибрация: частотой, Гц амплитудой, мм, не более
-
- содержание неопределяемых компонентов в анализируемой среде не должно превышать значений, указанных в таблице 6.
Особые условия эксплуатации согласно правил РРР и РМРС:
-
- вибрация с частотой, Гц;
-
- удары:
с ускорением м/с2
при частоте ударов в минуту
-
- качка до 30° с периодом от 7 до 9 с;
-
- длительные наклоны от вертикали во всех направлениях;
-
- морской туман;
55
50
35
105
140
70
0,20
0,35
10 блока
32 000
от -40 до +50
от -30 до +45 от -40 до +60
от 84 до 120 от 630 до 900 от 84 до от 630 до 800
06,7
от 30 до 95
10’2
от 10 до 55
0,35
от 2 до 100
49
от 40 io 80
(5g)
до 22,5°
-
- воздействие в течение 10 суток относительной влажности до 95 % при температуре (40 ±2) °C.
Знак утверждения типа
наносится:
-
- на титульный лист руководства по эксплуатации типографским способом;
-
- на табличку, расположенную на задней стороне газоанализатора.
Комплектность средства измерений
Комплект поставки газоанализаторов приведен в таблице 8. Таблица 8
|
Обозначение |
Наименование |
Количество |
Примечание |
|
Газоанализатор АНКАТ-7631 Микро |
1 шт. |
Согласно исполнению | |
|
Комплект ЗИП |
1 компл. |
Согласно ИБЯЛ.413411.058 ЗИ | |
|
ИБЯЛ.413411.058 ВЭ |
Ведомость эксплуатационных документов |
1 экз. | |
|
Комплект эксплуатационных документов |
1 компл. |
Согласно ИБЯЛ.413411.058 ВЭ | |
|
МП-242-1951-2015 |
Г азоанализаторы АНКАТ-7631 Микро. Методика поверки |
1 экз. |
Поверка
:кро. «ВНЙИМ
осуществляется по документу МП-242-1951-2015 «Газоанализаторы АНКАТ-7631 Me Методика поверки», разработанному и утвержденному ФГУП им. Д.И. Менделеева» 18.09.2015 г. и согласованному ФГУП «ВНИИМС» 10.11.2015 г.
Основные средства поверки:
-
1) Стандартные образцы состава газовые смеси:
-кислород - азот (ГСО 10253-2013), ацетон - воздух (ГСО 10385-2013), бензол -воздух (ГСО 10366-2013), изопентан - воздух (ГСО 10365-2013), н-пентан - воздух (10364-2013), толуол - воздух (ГСО 10368-2013), этанол - воздух (ГСО 10338-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
-оксид углерода - воздух (ГСО 10465-2014, 10466-2014), аммиак - воздух (ГСО 10467-2014), гексан - воздух (ГСО 10463-2014), выпускаемые по ТУ 2114-001-00226247-2010;
-изобутилен (2-метилпропен) - воздух (ГСО 10539-2014), 1,2-диметилбензсл -воздух (ГСО 10541-2014), трихлорэтилен ~ воздух (ГСО 10550-2014), выпускаемые ТУ 0272-013-20810646-2014 в баллонах под давлением.
по
-
2) Азот особой чистоты сорт 2 по ГОСТ 9293—74 в баллоне под давлением.
-
3) ПНГ-воздух марки А по ТУ 6-21-5-82 в баллоне под давлением.
-
4) Генератор ГДП-102 по ИБЯЛ.413142.002 ТУ в комплекте с источниками микропотоков хлороводорода, сероводорода, хлора, диоксида серы, диоксида азота по ИБЯЛ.418319.013 ТУ.
-
5) Генератор газовых смесей ГГС мод. ГГС-Т или ГГС-К по ШДЕК.418313.009 ТУ в комплекте с источником микропотоков фенола по ИБЯЛ.418319.013 ТУ.
Знак поверки наносится на свидетельство о поверке (конструкцией корпуса не предусмотрено нанесение знака поверки).
Сведения о методиках (методах) измерений
Методики измерений приведены в документе ИБЯЛ.413411.058 РЭ «Газоанализаторы АНКАТ-7631Микро. Руководство по эксплуатации» и ИБЯЛ.413411.058-11 «Газоанализаторы АНКАТ-7631 Микро-ФИД. Руководство по эксплуатации».
РЭ
Нормативные и технические документы, устанавливающие требования! газоанализаторам АНКАТ-7631Микро
алия
-
1 Перечень измерений, относящихся к сфере государственного регулиров; обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.10.2011 г. Т 1034н).
-
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
3 ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP).
ских
-
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологичен процессов. Общие технические условия.
-
5 ИБЯЛ.413411.058 ТУ Газоанализаторы АНКАТ-7631 Микро. Технические условия.
ские
-
6 ИБЯЛ.413411.058 ТУ часть 2 Газоанализаторы АНКАТ-7631 Микро. Техничен условия.
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор») ИНН 6731002766.
214031, Россия, г. Смоленск, ул. Бабушкина, д. 3.
Телефон: (4812) 31-12-42,31-07-04, 30-61-37. Факс: (4812) 31-75-17.
Адрес электронной почты: info@analitpribor-smolensk.ru.
Сайты: www.analitpribor-smolensk.ru, www.aHanHTnpn6op^.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru. http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
119361, Россия, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77. Факс: (495) 437-56-66.
Адрес электронной почты: office@vniims.ru.
Сайт: www.vniims.ru.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
