МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55321 «Счетчики газа бытовые малогабаритные СГБМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО ПКФ «БЕТАР» от 14 ноября 2018 г. № 2073 приказываю:

• 1. Внести изменения в описание типа на счетчики газа бытовые малогабаритные СГБМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57561-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ПДЕК.407292.009 И1 «ГСИ. Счетчики газа бытовые малогабаритные СГБМ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИР» 26 сентября 2018 г., и распространить действие документа на счетчики газа бытовые малогабаритные СГБМ, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 55321 «Счетчики газа бытовые малогабаритные СГБМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57561-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства об утверждении типа с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                          "          \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ___________ метрологии.

О СЕР'ГИФИКАИ ЭП

Сертификат OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1389

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа бытовые малогабаритные СГБМ

Счетчики газа бытовые малогабаритные СГБМ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Принцип действия счетчиков газа основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, производимых датчиком расхода.

Счетчики газа состоят из:

• 1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;

• 2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;

• 3) кожуха.

Счетчики выпускаются в следующих исполнениях:

• - типоразмеров: СГБМ-1,6М, СГБМ-2,5, СГБМ-3,2, СГБМ-4;

• -  классов точности 1,0 и 1,5 по ГОСТ 8.401-80;

• - без температурной коррекции и с температурной коррекцией;

• - без импульсного выхода и с импульсным выходом;

• - без радиоканала и с радиоканалом.

Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям по ГОСТ 2939-63 (к температуре Т=20 °С).

Счетчики в исполнении с импульсным выходом оснащены оптроном и позволяют передавать данные о расходе газа (показания счетчика).

Счетчики в исполнении с радиоканалом оснащены радиомодулем и позволяют передавать данные о расходе газа (показания счетчика) и внештатных ситуациях в работе электронного блока счетчика (количество перегрузок).

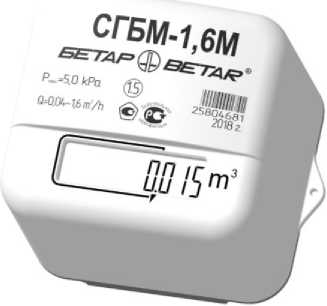

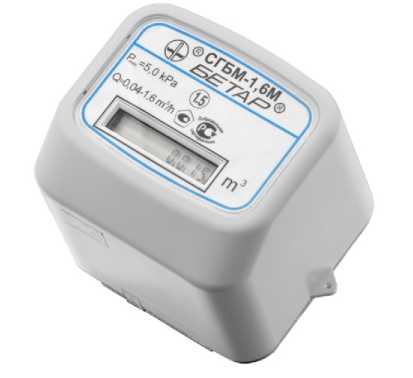

Рисунок 1 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-1,6М

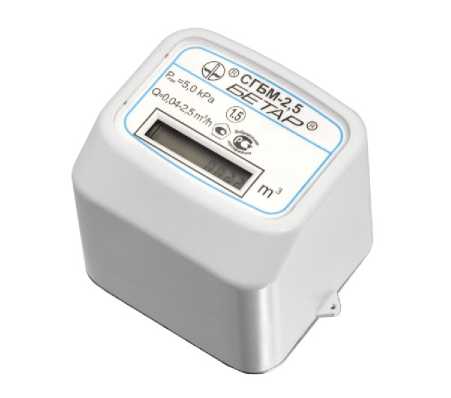

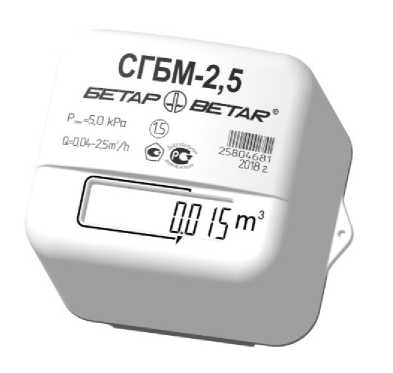

Рисунок 2 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-2,5

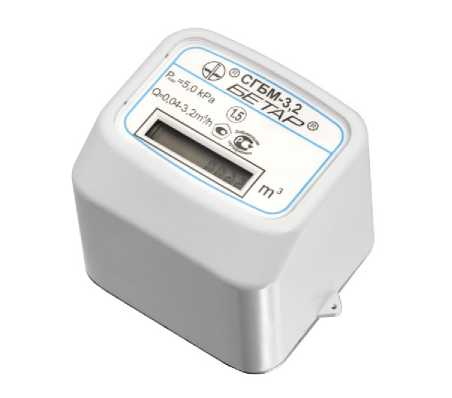

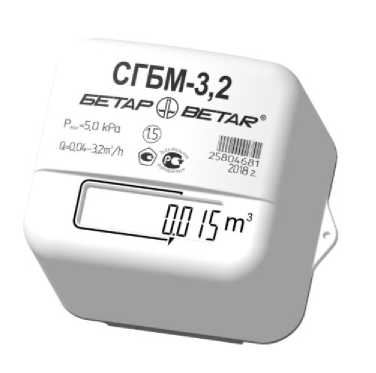

Рисунок 3 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-3,2

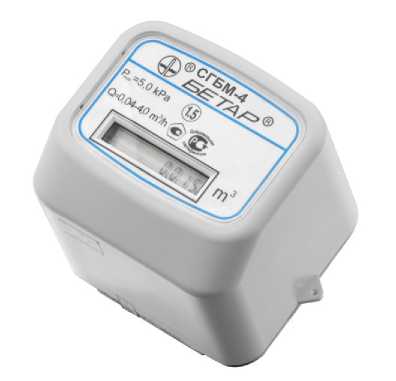

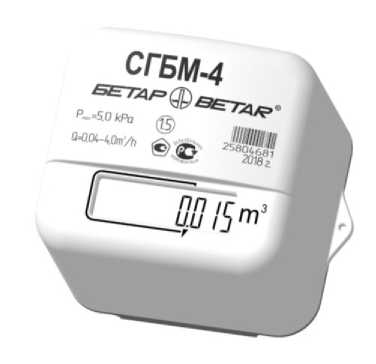

Рисунок 4 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-4

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потребленного объема газа и выводит это значение на ЖКИ.

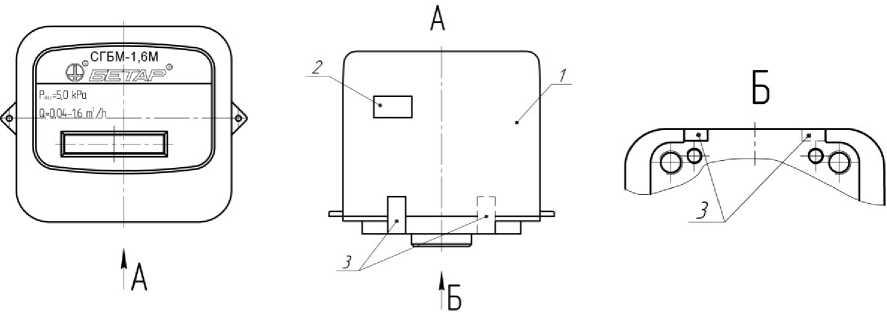

На рисунке 5 приведена схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.

где:

• 1 - счетчик газа,

• 2 - самоклеющаяся пломба со знаком поверки,

• 3 - самоклеющаяся пломба, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика.

Рисунок 5 - Схема пломбирования счетчиков газа

Материал самоклеющейся пломбы, разрушаемый при отклеивании и не допускающий повторного наклеивания.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения (ПО) для счетчиков СГБМ-1,6М

Таблица 2 - Идентификационные данные программного обеспечения (ПО) для счетчиков СГБМ-2,5

Таблица 3 - Идентификационные данные программного обеспечения (ПО) для счетчиков СГБМ-3,2

Таблица 4 - Идентификационные данные программного обеспечения (ПО) для счетчиков СГБМ-4

* - на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5.

Метрологические характеристики счетчиков газа нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков газа исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.

Таблица 5 - Метрологические и технические характеристики

наносится на центральную часть лицевой панели счетчиков газа флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Таблица 6

Поверка осуществляется по документу ПДЕК.407292.009 И1 с изменением № 1 «Инструкция. ГСИ. Счетчики газа бытовые малогабаритные СГБМ. Методика поверки», утвержденному ФГУП «ВНИИР» 26.09.2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0,33 % для счетчиков газа класса точности 1.0 и не более ±0,5 % для счетчиков газа класса точности 1.5);

- секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин.;

- барометр-анероид М-110 (регистрационный № 3745-73), пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм рт.ст. ±2,5 мм рт.ст.; в остальном диапазоне ±1,5 мм рт.ст., с диапазоном измерения от 5 до 790 мм рт. ст.;

- прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ±3 %, пределы допускаемой абсолютной погрешности измерения температуры ±0,5 °С, c диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °С;

- стенд для проверки на герметичность с рабочим давление не менее 10 кПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации счетчиков газа, а также на самоклеющуюся пломбу в соответствии с рисунком 5.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ПДЕК.407292.001 ТУ Счетчики газа бытовые малогабаритные СГБМ. Технические условия

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422980, Республика Татарстан, г. Чистополь, ул. Энгельса, 129Т

Телефон: 8-800-500-45-45, (84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
