---у---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№424_________

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57999 «Анализаторы сетей TSME» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия) г. Москва от 10 февраля 2017 г. № Р12401/07 и № Р12401/08 приказываю:

• 1. Внести изменения в описание типа на анализаторы сетей TSME, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59980-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 57999 «Анализаторы сетей TSME», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59980-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

  У..



  1,

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.__________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «02» марта 2017 г. № 424

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы сетей TSME

Анализаторы сетей TSME предназначены для измерения параметров, анализа покрытия и оптимизации сетей беспроводной связи.

Анализаторы сетей TSME представляют собой супергетеродинные приемники с управлением от внешнего компьютера. Принцип работы приемников основан на гетеродинном переносе части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов LTE, GSM, WCDMA, TETRA. Декодированная системная информация, а также оцифрованный сигнал через интерфейс LAN поступает на внешний компьютер.

На компьютере с помощью специализированного программного обеспечения ROMES производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот), расчет зон покрытия сетей беспроводной связи и т.д. Расчет зон покрытия проводится при подключении к анализатору приемника системы позиционирования GPS и пеленгации сигналов базовых станций сетей беспроводной связи анализатором при его передвижении.

Конструктивно анализаторы сетей TSME выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъем подключения постоянного питающего напряжения, разъем интерфейса LAN, разъем для подключения приемника GPS.

Анализаторы сетей TSME имеют следующие опции:

• - К21 - анализ WCDMA;

• - К23 - анализ GSM;

• - К26 - анализ TETRA;

• - К27 - анализ спектра;

• - К29 - анализ LTE.

Общий вид анализаторов сетей TSME и обозначение места нанесения знака утверждения типа средства измерений приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Для управления режимами работы анализаторов сетей TSME и обработки измерительных сигналов применяется внешнее программное обеспечение «ROMES», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. Программное обеспечение предназначено только для работы с анализаторами сетей TSME и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов сетей TSME за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения (ПО)

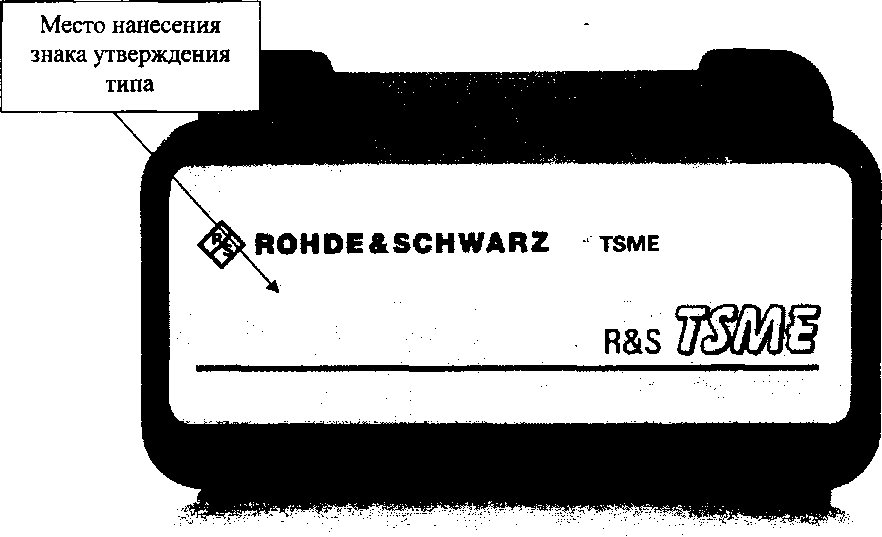

Рисунок 1 - Общий вид средства измерений

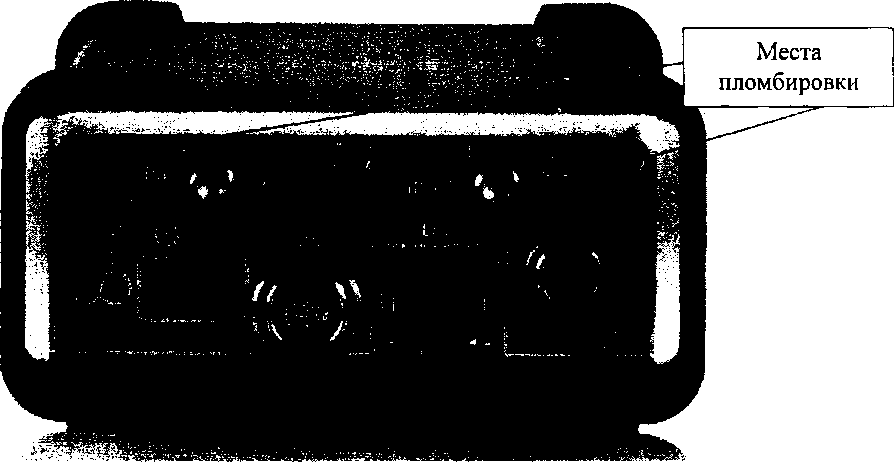

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики анализаторов сетей TSME приведены в таблицах 2-3.

Таблица 2 - Метрологические и технические характеристики

Здесь и далее:

• ¹ дБмВт - дБ относительно 1 мВт

• ² дБмВт/Гц - дБ относительно 1 мВт, приведенный к полосе пропускания 1 Гц

• ³ дБн - дБ относительно уровня несущей

Таблица 3 - основные технические характеристики

наносится на переднюю панель анализаторов сетей TSME методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП РТ 2205-2014 с изменениями № 1 «ГСИ. Анализаторы сетей TSME. Методика поверки», утвержденному ФБУ «Ростест-Москва» 11 января 2017 г.

Основные средства поверки:

• - стандарт частоты рубидиевый GPS -12RG (регистрационный номер 43830-10);

• - ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер 43643-Ю);

• - генератор сигналов высокочастотный векторный R&S SMBV100A модели В106 (регистрационный номер 41800-09);

• - тестер радиокоммуникационный CMW500 (регистрационный номер 61050-15);

• - аттенюатор ступенчатый RSC (регистрационный номер № 48368-11);

• - анализатор цепей векторный ZNB8 (регистрационный номер 49105-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Техническая документация фирмы “Rohde & Schwarz GmbH & Со. KG”, Германия.

Фирма “Rohde & Schwarz GmbH & Со. KG”, Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Тел.: +49 89 41 29 О

Факс:+49 89 41 29 12 164

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668

Адрес: 115093 г. Москва, Павловская, д.7, стр.1

Тел.:+7 (495) 981-3560

Факс: +7(495) 981-3565

Web-сайт: https://www.rohde-schwarz.ru

E-mail: sales.russia@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации № RA.RU.310639 выдан 16.04.2015 г.
