ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4

Назначение средства измерений

Газоанализаторы стационарные MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4 (далее - газоанализаторы) предназначены для автоматического непрерывного контроля объемной доли горючих газов и паров, кислорода или токсичных газов в воздухе промышленных объектов, включая воздух рабочей зоны и технологических газовых средах, а также для сигнализации о превышении установленных порогов срабатывания.

Описание средства измерений

Газоанализаторы стационарные MOD-7100 являются автоматическими одноканальными приборами непрерывного действия.

Каждый прибор представляет собой выполненный в зависимости от модификации корпус с расположенными внутри газочувствительным измерительным преобразователем (сенсором с пылезащитным фильтром), газовой и электрической схемой, а также электронными платами микропроцессора.

Принцип действия газоанализаторов MOD-7100 основан на измерениях содержания газа с помощью инфракрасного, термокаталитического или электрохимического сенсора.

Принцип действия оптических инфракрасных сенсоров основан на измерениях поглощения пробой газа энергии светового потока в инфракрасной области спектра. Газоанализаторы с инфракрасными сенсорами предназначены для измерений объемной доли диоксида углерода (СО2) или содержания горючих газов и паров в воздухе и других газовых средах.

Принцип действия термокаталитических сенсоров основан на измерениях количества теплоты, выделяющейся при окислении горючего газа в пробе на поверхности катализатора в чувствительном элементе сенсора. Газоанализаторы с установленными термокаталитическими сенсорами предназначены для определения содержания водорода и других горючих газов в воздухе промышленных предприятий.

Принцип действия электрохимических сенсоров основан на измерениях изменений электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа. Изменение электрических параметров является следствием окислительновосстановительной реакции определяемого газа на поверхности электрода. Применяются для определения содержания кислорода или токсичных газов в технологических газовых средах и в воздухе промышленных объектов, включая воздух рабочей зоны.

Пробоотбор может производиться как непосредственно из окружающей среды через специальное отверстие датчика (диффузионный способ отбора), так и через специальное пробоотборное устройство (принудительный способ отбора), с помощью которого проба анализируемого газа подводится к сенсору, исключая доступ окружающей среды.

В зависимости от типа корпуса газоанализаторы серии MOD-7100 выпускают в сле-дующих модификациях: FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4.

Газоанализаторы модификаций FGD10A, FGD10A-M конструктивно выполнены во взрывозащищенных алюминиевых или стальных корпусах, имеют два штуцера для Ех-кабельных вводов, штуцер для присоединения сенсора, герметичное стеклянное окно для визуального доступа к ЖК-дисплею и бесконтактному управлению газоанализатором, также петли для крепления в месте его установки. Внутри корпуса расположены разъемы для присоединения электропитания, электронных плат микропроцессора, ЖК-дисплей. Сенсор помещен в держатель с резьбой, который вкручивается в соответствующий штуцер, чувствительным элементом наружу при контроле содержания анализируемого компонента в окружающей среде. Управление приборами осуществляется при помощи магнитного карандаша для бесконтактного управления через смотровое окно газоанализатора или при помощи вторичного устройства (контроллера).

Конструктивно газоанализаторы модификаций FGD10В, FGD10B-M выполнены во взрывозащищенных алюминиевых или стальных корпусах, имеют два штуцера для Ех-кабельных вводов, штуцер для присоединения сенсора, петли для крепления в месте его установки. Внутри корпуса расположены разъемы для присоединения электропитания, электронных плат микропроцессора. Сенсор помещен в держатель с резьбой, который вкручивается в соответствующий штуцер, чувствительным элементом наружу при контроле содержания анализируемого компонента в окружающей среде. Управление прибором осуществляется при помощи устройства калибровки/конфигурирования или при помощи вторичного устройства (контроллера).

Водонепроницаемые и пылезащитные корпуса газоанализаторов модификаций FGD3, FGD4 изготовлены из литого алюминия или из материала Bayblend (материал на основе поликарбоната), имеют штуцер для Ех-кабельных вводов, штуцер для присоединения сенсора, петли для крепления в месте его установки. На корпусе размещены органы управления прибором. Внутри корпуса расположены разъемы для присоединения электропитания, электронных плат микропроцессора, ЖК-дисплей. Сенсор помещен в держатель с резьбой, который вкручивается в соответствующий штуцер, чувствительным элементом наружу при контроле содержания анализируемого компонента в окружающей среде.

Газоанализаторы модификации FGD3 выполнены во взрывозащищенном исполнении с применением искробезопасных электрических схем и искробезопасного источника питания.

Газоанализаторы модификации FGD4 предназначены для работы во взрывобезопасной зоне.

Газоанализаторы оборудованы тремя реле с заводской настройкой. Каждое реле укомплектовано набором беспотенциальных переключающих контактов, обеспечивающих двухуровневую сигнализацию и сигнализацию ошибок. Предусмотрена возможность установки двух уровней звуковой и световой сигнализации. Выходные сигналы: унифицированный аналоговый выход 4-20 мА, цифровой выход RS-232 для подключения к электронному преобразователю. Газоанализаторы модификаций FGDIOA-М, FGD10B-M, FGD10А имеют дополнительно цифровые выходы HART, RS-485 MODBUS.

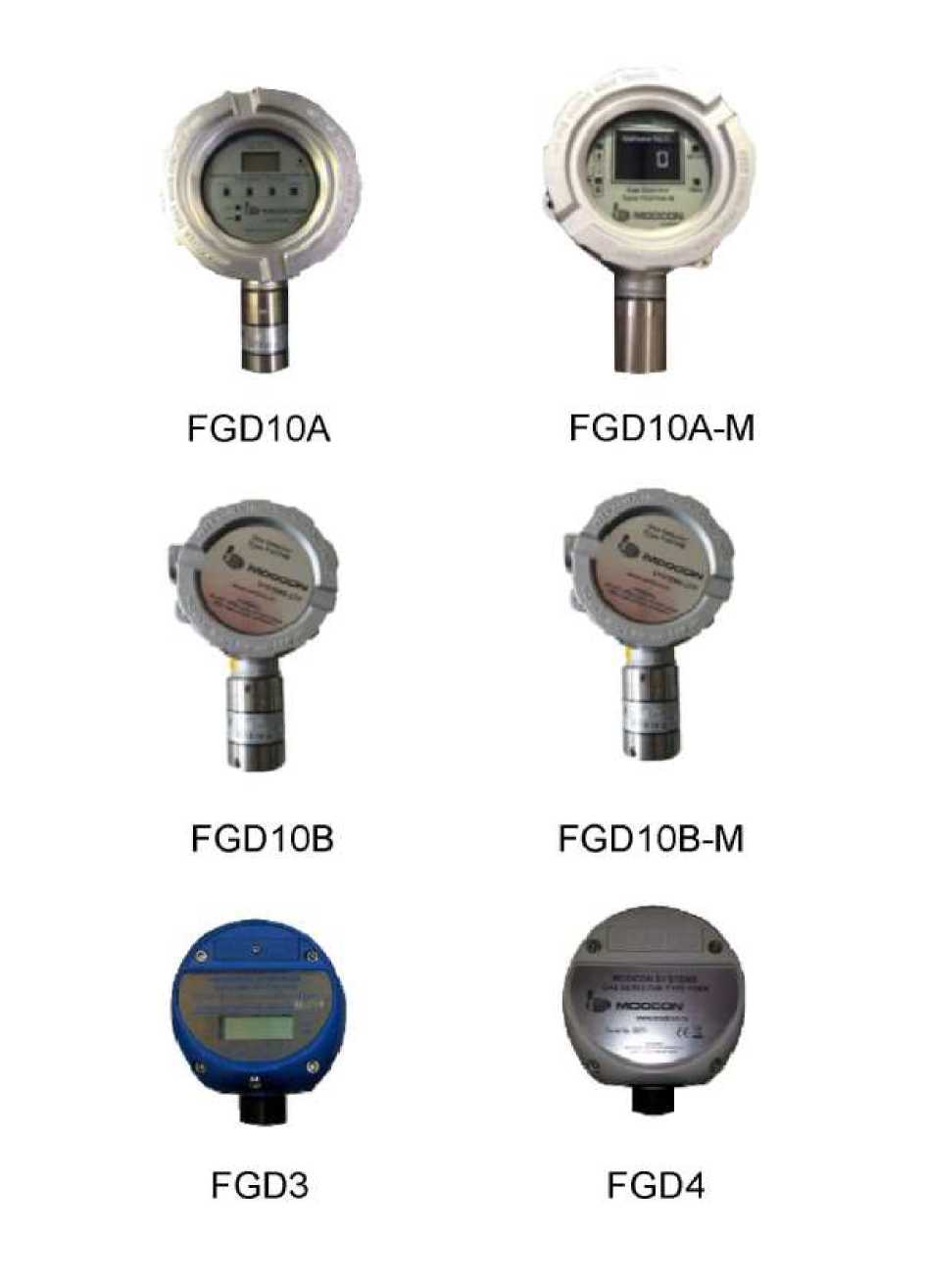

Общий вид газоанализаторов стационарных MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4 представлен на рисунке 1.

Пломбирование газоанализаторов стационарных MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4 не предусмотрено.

Приказ Росстандарта №1520 от 19.07.2018, https://oei-analitika.ru

FGD10A

FGD10B

FGD3

FGD10A-M

FGD10B-M

FGD4

Рисунок 1 - Общий вид газоанализаторов MOD-7100 модификаций FGD10A, FGD10A-M, FGD10B, FGD10B-M, FGD3, FGD4.

Программное обеспечение

Газоанализаторы стационарные MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

-

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Диапазоны и пределы допускаемой погрешности газоанализаторов с оптическими

сенсорами

Код сенсора

Определяемый компонент

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

-1 млн

%

НКПР, %1)

абсолютной, Д

относи

тельной, 6о

IW610

Метан (СН4)

от 0 до 50 вкл.

св. 50 до 100

±3 %

НКПР

±10 %

IW611

Этан (С2Н6)

от 0 до 50 вкл.

св. 50 до 100

±3 %

НКПР

±10 %

IW612

Этилен (С2Н4)

от 0 до 50 вкл.

св. 50 до 100

±3 %

НКПР

±10 %

IW613

Бутан (С4Н10)

от 0 до 50 вкл.

св. 50 до 100

±3 %

НКПР

±10 %

IW614

Гексан (СбН14)

от 0 до 50 вкл.

св. 50 до 100

±3 %

НКПР

±10 %

IW515

Пропан (СзН8)

от 0 до 50

±4 %

НКПР

IW516

Пропилен (С3Н6)

от 0 до 50

±5 %

НКПР

IW517

Пентан

5Н12)

от 0 до 50

±5 %

НКПР

-

IW518

Метанол (СНзОН)

от 0 до 50

±7,5 %

НКПР

IW619

Диоксид углерода (СО2)

от 0 до 100

±4 %

IW119

Диоксид углерода (СО2)

от 0 до 5

±0,25 %

Код сенсора

Определяемый компонент

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

-1

млн

%

НКПР, %1}

абсолютной, Д

относи

тельной, 6о

IW1119

Диоксид углерода (СО2)

от 0 до 104

±300 млн-1

IW1019

Диоксид углерода (СО2)

от 0 до 5000

±250 млн-1

IW919

Диоксид углерода (СО2)

от 0 до 2000

±100 млн-1

IW819

Диоксид углерода (СО2)

от 0 до 1000

±60 млн-1

Примечание:

1)значение НКПР для определяемых компонентов по ГОСТ 31610.1.1-2012 (IEC 60079-1-1:2002).

Таблица 3 - Диапазоны и пределы допускаемой погрешности газоанализаторов с термокатали-

тическими сенсорами

Код сенсора

Определяемый компонент

Диапазон измерений объемной доли компонента, НКПР, %1)

Пределы допускаемой абсолютной погрешности Д, НКПР, %

TW510

Метан (СН4)

от 0 до 50

±5

TW511

Этан (С2Н6)

от 0 до 50

±5

TW512

Этилен (С2Н4)

от 0 до 50

±5

TW515

Пропан (С3Н8)

от 0 до 50

±5

TW513

Бутан (С4Н10)

от 0 до 50

±5

TW517

Пентан (С5Н12)

от 0 до 50

±5

TW514

Гексан (С6Н14)

от 0 до 50

±10

TW520

Водород (Н2)

от 0 до 50

±10

Примечание:

1)значение НКПР для определяемых компонентов по ГОСТ 31610.1.1-2012 (IEC 60079-11:2002).

Таблица 4 - Диапазоны и пределы допускаемой погрешности газоанализаторов с электрохимическими сенсорами, предназначенные для контроля при осуществлении технологических процессов

Код сенсора

Определяемый компонент

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности, %

-1 млн

%

приведенной, 6п

относи

тельной, 6о

ET621

Сероводород, (Н2Б)

от 0 до 100

±10

ET722

Оксид углерода (СО)

от 0 до 200

±10

ET822

Оксид углерода (СО)

от 0 до 1000

±10

ET223

Диоксид азота (N О2)

от 0 до 20

±20

ET224

Хлор (Cl2)

от 0 до 15

±20

ET225

Синильная кислота (HCN)

от 0 до 15

±20

ET326

Этилена оксид (С2Н4О)

от 0 до 20

±20

ET427

Кислород, (О2)

от 0 до 5 вкл. св. 5 до 25

±5

±5

Таблица 5 -Диапазоны и пределы допускаемой погрешности газоанализаторов с электрохимическими сенсорами, предназначенные для контроля при выполнении работ по обеспечению безопасных условий и охраны труда.

Код сенсора

Определяемый компонент

Диапазон измерений объемной доли компонента, млн-1

Пределы допускаемой погрешности, %

приведенной, 6п

относи

тельной, 6о

EW421

Сероводород (H2S)

от 0 до 6 вкл. св. 6 до 25

±15

±15

EW522

Оксид углерода (СО)

от 0 до 25 вкл. св. 25 до 50

±10

±10

EW528

Аммиак (NH3)

от 0 до 15 вкл. св. 15 до 50

±20

±20

EW329

Оксид азота (N О)

от 0 до 3 вкл.

св. 3 до 20

±20

±20

EW230

Хлористый водород (НС1)

от 0 до 2,0 вкл. св. 2,0 до 15

±20

±20

EW231

Диоксид серы (SO2)

от 0 до 2 вкл. св. 2 до 15

±20

±20

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение электрического питания:

- напряжение постоянного тока, В

24

модификации FGD10A, FGD10A-M, FGD10B, FGD10B-M, FGD4

от 8 до 24

модификация FGD3 (от искробезопасного источника питания)

от 8 до 24

- частота переменного тока, Гц

50 ± 1

Потребляемая мощность, Вт, не более

5

Время выхода газоанализатора на режим, мин, не более

60

Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более

60

Габаритные размеры, мм, не более: модификации FGD-10A, FGD-10A-M: - высота

145

- ширина

125

- длина

127

модификации FGD-ЮВ, FGD10B-M:

- высота

125

- ширина

95

- длина

105

модификации FGD-3, FGD-4:

- высота

122

- ширина

75

- длина

122

Масса, кг, не более:

модификации FGD-10A, FGD-10A-M

1,75

модификации FGD-ЮВ, FGD10B-M

1,25

модификации FGD-3, FGD-4

0,7

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

модификации FGD10A

от -40 до +65

модификации FGD10A-M, FGD-ЮВ, FGD10В-М

от -50 до +65

модификации FGD3, FGD4

от -20 до +60

- относительная влажность воздуха, %

от 15 до 95 (без конденсации)

- атмосферное давление, кПа

101,3±10

Срок наработки на отказ, ч, не менее

3500

Маркировка взрывозащиты: модификация FGD10A

lExdIICT4...T6

модификация FGDIOA-М

lExdIICT4...T6

модификация FGD10В

lExdIICT4...T6

модификация FGD10В

lExdIICT4...T6

модификация FGD3

1ExiadIICT4

Знак утверждения типа

наносится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор MOD 7100

-

1 шт.

Магнитный ключ (для модификаций FGD10A, FGD10A-M)

-

1 шт.

Устройство конфигурирования/калибровки (для модификаций FGD10В, FGD10B-M, для остальных модификаций - по заказу)

1 шт.

Комплект ЗИП

-

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 54796-13

1 экз.

Поверка

осуществляется по документу МП 54796-13 «Инструкция. Газоанализаторы стационарные MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15 июня 2013 г.

Основные средства поверки:

- ГСО №№ 3905-87, 4272-88, 3883-87, 8971-2008, 8974-2008, 6343-92, 8987-2008, 9126-2008, 8978-2008, 9129-2008, 9130-2008, 9247-2008, 9689-2010, 3969-87, 3970-87, 8976-2008, 9779-2011, 9142-2008, 3777-2011, 3783-97, 9762-2011, 3760-87, 3768-87, 9742-2011, 9786-2011, 3760-87, 9739-2011, 3750-87, 9738-2011, 9785-2011, 9853-2011, 3947-87, 3951-87, 9842-2001, 9172-2008, 9840-2011, 3843-87, 3844-87, 3847-87, 9792-2011, 3854-87, 8739-2006, 9859-2011, 9706-2010, 10158-2012, 4541-2010, 9167-2008, 8374-2003, 9839-2011, 3720-87, 3726-87;

  • - комплекс динамический газосмесительный ДГК-В по ШДЕК.418313.800;

  • - генератор газовых смесей ГГС-К по ШДЕК.418313.009 ТУ;

  • - источник микропотока хлористого водорода ИМ108-М-Е по ШДЕК.418319.001-90;

  • - ПНГ азот марки А по ТУ 6-21-39-96;

  • - ПНГ воздух марки А по ТУ 6-21-5-82.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным MOD-7100 модификаций FGD10A, FGD10B, FGD10A-M, FGD10B-M, FGD3, FGD4

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования.

ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d" или ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d".

ГОСТ 31610.7-2012 (IEC 60079-7:2006) Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида "e".

ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i".

ГОСТ 31610.1.1-2012 (IEC 60079-1-1:2002) Электрооборудование для взрывоопасных газовых сред. Часть 1-1. Взрывонепроницаемые оболочки "d". Метод испытания для определения безопасного экспериментального максимального зазора и ГОСТ Р МЭК 60079-20-1-2011 Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные.

Техническая документация фирмы "MODCON Systems", Великобритания.

Изготовитель

Фирма "MODCON Systems", Великобритания

Адрес: Suite 1674, Lower Ground Floor 145-157 St John Street, EC1V 4PW

Тел.: +44-207-5043626, факс: +44-207-5043626

E-mail: sales@modcon.co.il

Заявитель

Oбщество с ограниченной ответственностью "МОДКОН" (ООО "МОДКОН")

ИНН 7720692710

Адрес: 111123, г. Москва, Шоссе Энтузиастов, д. 56, стр. 32

Тел.: +7 (495)989-18-40, факс: +7 (495) 9891840 (доп.9)

E-mail: info@modcon.ru, coordinator@modcon.ru

Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495)437-55-77/437-5666

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
