Лист № 1

Всего листов 6

Приложение к свидетельству № _______

об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные «ЭЛЕМЕР-УР-31» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

Принцип действия уровнемеров основан на облучении поверхности измеряемой среды непрерывным частотно-модулированным сигналом сверхвысокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.

На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.

Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: излучатель,

электронный блок. Излучатель обеспечивает непрерывное излучение и прием отраженного от поверхности измеряемой среды сигнала. Электронный блок обеспечивает формирование частотно-модулированного сигнала, измерение и преобразование полученных от излучателя величин в значение уровня, а также преобразование значения уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU.

информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода параметров резервуара и других пользовательских параметров.

цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. На HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде.

«ЭЛЕМЕР-УР-31/М2», «ЭЛЕМЕР-УР-31/М3», «ЭЛЕМЕР-УР-31/М4», «ЭЛЕМЕР-УР-31/М5», «ЭЛЕМЕР-УР-31М6», «ЭЛЕМЕР-УР-31/М7», отличающихся конструктивными особенностями.

Уровнемеры имеют исполнения:

• - общепромышленное,

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехd);

• - атомное (повышенной надежности) (А).

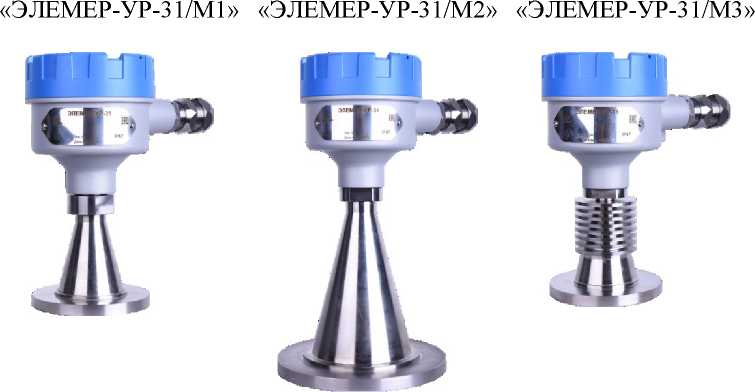

Общий вид уровнемеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

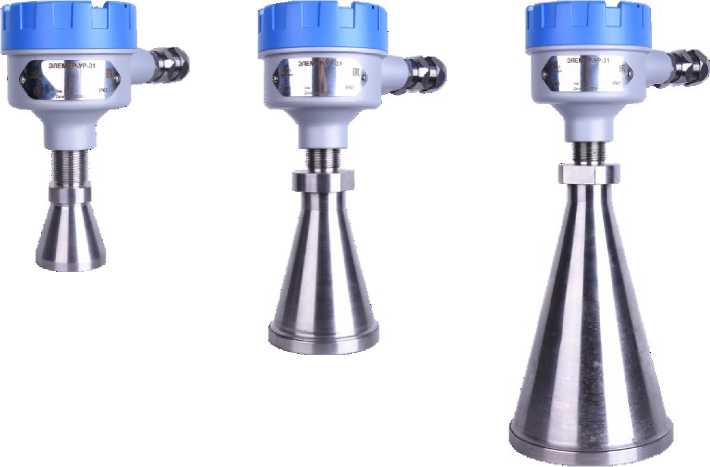

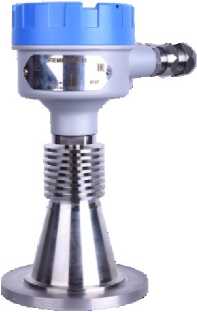

«ЭЛЕМЕР-УР-31/М4» «ЭЛЕМЕР-УР-31/М5» «ЭЛЕМЕР-УР-31/М6»

Рисунок 1 - Общий вид уровнемеров

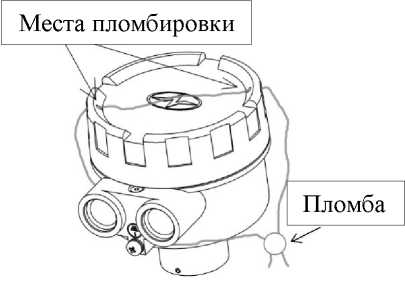

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).

Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

В идентификационных номерах внутреннего и внешнего программных обеспечений

фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.

Таблица 3 - Метрологические характеристики уровнемеров

Окончание таблицы 3

I

¹⁾ Рабочий диапазон, находящийся внутри диапазона измерений уровня или равный ему, устанавливается изготовителем или потребителем.

Примечание - пределы допускаемой основной абсолютной погрешности измерений уровня по унифицированному выходному сигналу As рассчитывают по формуле (1):

^, (1)

где A - пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу, мм;

AHI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мм, рассчитанные по формуле (2):

^{(2) 1}в ¹Н

где AI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА;

1н, 1в - нижний и верхний пределы унифицированного выходного сигнала, мА;

НВ, НН

- верхний и нижний пределы измерений уровня, мм.

Таблица 4 - Основные технические характеристики

наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 5 - Комплектность уровнемеров

осуществляется по документу НКГЖ.407529.001МП «Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки (с Изменением № 1)», утвержденному ООО «ИЦРМ» 19 мая 2020 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда - установка поверки и калибровки уровнемеров в диапазоне от 0 до 20 м с пределами допускаемой основной абсолютной погрешности ±1 мм по приказу от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

• - рабочий эталон единицы длины 3-го разряда - лента измерительная в диапазоне от 0,001 до 50 м; доверительные границы абсолютных погрешностей при доверительной вероятности 0,99 составляют ±(10+10Ъ) мкм (где L - длина, м) по приказу от 29 декабря 2018 года № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

• - калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);

• - мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер в Федеральном информационном фонде 25984-14);

• - уровнемер магнитострикционный многопараметрический ВЕКТОР (регистрационный номер в Федеральном информационном фонде 67382-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Лист № 6

Всего листов 6 Нормативные и технические документы, устанавливающие требования к уровнемерам радарным «ЭЛЕМЕР-УР-31»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.

ТУ 26.51.52-175-13282997-2018 Уровнемеры радарные «ЭЛЕМЕР-УР-31». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1

Телефон (факс): (495) 987-12-38 ((499) 735-02-59)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О внесении изменений в описание типа на уровнемеры радарные «ЭЛЕМЕР-УР-31»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ООО Н11П «ЭЛЕМЕР» от б/д № 445, № 446 и № 299, приказываю:

• 1. Внести изменения в описание типа на уровнемеры радарные «ЭЛЕМЕР-УР-31», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 73585-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу НКГЖ.407529.001МП «Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки (с Изменением №1)» и распространить действие документа на вновь и ранее изготовленные уровнемеры радарных «ЭЛЕМЕР-УР-31».

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(---------------------------------

Подлинник электронного документа, подписанного ЭП,

!ЛЯ хранится в системе электронного документооборота        I

Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1B07E0FB80EA118900BCB6O090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06.11.2020

\_____—_____
