Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

СОГЛАСОВАНО

Генеральный директор

им. Д.И. Менделеева»

ивцов

доверенность № 54/2021

от 24.12.2021

А.Н. Пронин ктора

« 03 » марта 2023 г.

Государственная система обеспечения единства измерений.

Измерители скорости потока ИСП-1М.

Методика поверки

МП 2550-0404-2023

Руководитель отдела

скорости и расхода воздушного и водного потоков ФГУП

«ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2023

МП

• 1.1     Настоящая методика поверки распространяется на измерители скорости потока ИСП-1М (далее - ИСП-1М), состоящие из первичного преобразователя - гидрометрической вертушки (далее вертушки) и преобразователя сигналов вертушки ПСВ-1 (далее ПСВ-1), изготовленные ФГУП «Гидрометприбор», номер в Госреестре 32804-06, применяется для их первичной и периодической поверки.

• 1.2    Настоящая Методика поверки обеспечивает прослеживаемость измерителей скорости потока ИСП-1М к Государственному первичному эталону единицы длины ГЭТ 2-2021 и к Государственному первичному эталону единиц времени, частоты и национальной шкалы времени ГЭТ 1-2022 в соответствии с Локальной поверочной схемой Росгидромета для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с, утвержденной приказом Росгидромета от 12.05.2021 № 130 (Приложение Г).

• 1.3    В результате поверки должны быть подтверждены метрологические требования, приведенные в таблице 1.

Таблица 1

• 1.4 При определении метрологических характеристик вертушки допускается применение:

• - метода непосредственного сличения (для эталонов, в состав которых входит прямолинейный бассейн);

• - метода сличения с помощью компаратора (для эталонов, в состав которых входит установка компараторная для поверки гидрометрических вертушек УКПГВ или лоток градуировочный ГР-19, ГР-19М).

Допускается поверка отдельных измерительных блоков (вертушка или ПСВ-1) из состава ИСП-1М, поверка вертушки с одними измерительным винтом 120 мм или 70 мм, поверка ПСВ-1 проводится в режиме 1:1.

• 1.5 Допускается проведение периодической поверки в рабочем диапазоне значений скорости водного потока, указанном в паспорте ИСП-1М.

• 2.1 При поверке ИСП-1М должны быть выполнены операции, указанные в таблице 2

Таблица 2

• 2.2 Результаты выполнения операций поверки заносят в протокол, рекомендуемая форма которого приведена в приложении А и приложении Б, в зависимости от применяемого эталона.

• 2.3 При отрицательных результатах хотя бы одной из операций дальнейшая поверка вертушки прекращается.

• 3.1 При подготовке к поверке, опробовании и проведении поверки должны соблюдаться

следующие условия:

-температура окружающей среды, °C -атмосферное давление, кПа -относительная влажность воздуха, % -температура воды, °C

• 4.1 Поверка гидрометрических вертушек в прямолинейных бассейнах проводится бригадой, в состав которой входит не менее 2 сотрудников (один из которых поверитель), прошедшие инструктаж по безопасному выполнению работ.

• 4.2 При выполнении поверки работы могут выполняться только специалистами, изучившими оборудование.

• 4.3 К эксплуатации электроустановок с целью выполнения своих должностных обязанностей, не связанных с их обслуживанием и ремонтом, допускаются лица с присвоенной II группой по электробезопасности до 1000 В.

• 5.1 При проведении поверки применяют нижеперечисленные средства поверки и

вспомогательное оборудование, указанное в таблице 3.

Таблица 3

5.2 Эталон должен быть аттестован и иметь действующее свидетельство об аттестации (свидетельство о поверке), средства измерений должны иметь действующие свидетельства о поверке.

• 5.3 При опробовании ИСП-1М, в составе которого отсутствует ПСВ-1, собирается схема в соответствии с рисунком 1.

• 6.1 При поверке необходимо соблюдать требования:

• - правил пожарной безопасности;

• - правил технической эксплуатации электроустановок потребителей;

• - межотраслевых правил по охране труда (правилами безопасности) при эксплуатации электроустановок;

• - правил устройства электроустановок потребителей;

• -  правил безопасности при эксплуатации средств поверки, приведенных в эксплуатационной документации;

• -  правил по охране труда при эксплуатации коммунального водопроводно-канализационного хозяйства.

• 6.2 Все работы в прямолинейных бассейнах выполняет бригада, в состав которой входит не менее 2 сотрудников (один из которых поверитель), прошедшие инструктаж по безопасному выполнению работ.

• 6.3 В прямолинейных бассейнах на месте производства работ должны находиться средства спасения для оказания помощи на воде.

• 6.4 Должны соблюдаться требования безопасности, указанные в эксплуатационной документации на эталоны и средства измерений.

• 7.1 При внешнем осмотре проверяют:

• - наличие маркировки, номеров на лопастных винтах.

• - отсутствие механических повреждений, коррозии, нарушения покрытий, надписей и других дефектов, препятствующих функционированию в соответствии с ЭД;

• - соответствие эксплуатационной документации;

• - отсутствие вмешательства в конструкцию.

• 7.2 По результатам внешнего осмотра принимают решение о проведении дальнейшей поверки или ее прекращении до устранения выявленных недостатков.

• 8.1 Перед опробованием и поверкой выдержать поверяемую вертушку не менее двух часов при температуре воздуха от 5 °C до 30 °C. Контролируют условия поверки, которые должны соответствовать требованиям, приведенным в п. 3.1.

• 8.2 При опробовании проверяют наличие сигнала, поступающего от вертушки на ПСВ-1. Для этого вертушку соединяют штатными сигнальными проводами с ПСВ-1, нажимают кнопку «СТАРТ» на лицевой панели ПСВ-1 и вращают лопастной винт (режим суммирования импульсов).

Критерием годности будут увеличивающиеся, с нарастающим итогом, показания цифрового табло ПСВ-1.

При отсутствии в составе ИСП-1М преобразователя сигналов ПСВ-1 опробование вертушки проводят в соответствии с п. 8.3, при применении градуировочных лотков и установок компараторных в соответствии с п. 8.4.

• 8.3 При опробовании подключают к вертушке цифровой осциллограф с аналоговой полосой пропускания более 200 кГц в соответствии с рисунком 1, вращают лопастной винт вертушки рукой, по возможности равномерно (либо путем буксировки в воде), при этом необходимо наблюдать на экране осциллографа не менее пятнадцати прямоугольных импульсов, отображаемых без пропусков и искажений.



К входу «X»

осциллографа

К общему проводу осциллографа

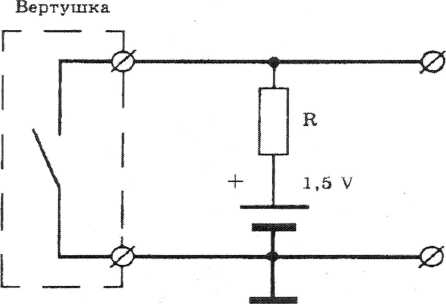

Рисунок 1 Схема подключения вертушки к осциллографу при опробовании.

• 8.3.1 Вертушка считается прошедшей опробование при отсутствии на осциллограмме ложных сигналов или пропусков импульсов, поступающих от датчика вращения лопастного винта.

• 8.4 Перед поверкой вертушек в градуировочных лотках и установках компараторных для поверки гидрометрических вертушек проводят обкатку вертушек, в соответствии с руководством по эксплуатации применяемых эталонов.

  • 8.4.1 Вертушки крепят на штативе установки в соответствии с п. 9.1.1.1 и 9.1.1.2 в зависимости от применяемых эталонов и погружают в воду при нулевой скорости водного потока.

  • 8.4.2 Вертушки подсоединяют к блоку сопряжения и управления. При подключении вертушек необходимо соблюдать полярность земляного и сигнального провода.

  • 8.4.3 Операция обкатки начинается с момента включения электродвигателя и плавного изменения частоты вращения приводного вала привода до значения, соответствующего заданной скорости водного потока.

  • 8.4.4 В процессе обкатки проводят визуальный анализ качества вращения лопастного винта и контактного датчика вертушки по наблюдениям за равномерностью свечения светодиода на блоке сопряжения (управления).

• 8.5 Вертушка считается прошедшей опробование, если выполняются требования п. 8.2, п. 8.3 или п. 8.4 в зависимости от выбранного метода опробования.

• 9.1 Идентификация версии встроенного ПО ИСП-1М выполняется при наличии ПСВ-1 в составе ИСП-1М. Для проверки номера версии ПО необходимо подключить ПСВ-1 к персональному компьютеру с помощью преобразователя интерфейсов USB/RS-232. На рисунке 2 представлен вариант подключения преобразователя интерфейсов USB/RS-232 модели КИ113. Запустить на персональном компьютере программу «VelTestl». Отображаемый в программе номер версии программного обеспечения ПСВ-1 должен быть не ниже V1.0.

  ПСВ-1



  USB/RS-232

  sub-D 9 (F)

Рисунок 2 Схема подключения преобразователя интерфейсов USB/RS-232 модели КИ113 к ПСВ-1

• 10.1 Определение метрологических характеристик вертушки из состава ИСП-1М.

  • 10.1.1 Подготовить эталон к проведению поверки и подключить к нему поверяемую вертушку с лопастным винтом 120 мм, затем повторить все операции для лопастного винта 70 мм.

    • 10.1.1.1 Для эталона средней скорости водного потока, в состав которого входит прямолинейный бассейн, необходимо погрузить поверяемую вертушку на глубину более 0,2 м, запрещается устанавливать на штангу более одной вертушки.

    • 10.1.1.2 Для установок компараторных для поверки гидрометрических вертушек УКПГВ установить вертушки, обеспечивая правильное их размещение на штативе по высоте и параллельности осей вертушек относительно боковых стенок лотка, рисунок 3 (установка вертушек в лотках градуировочных типов ГР-19 и ГР-19М осуществляется в соответствии с руководством по эксплуатации).

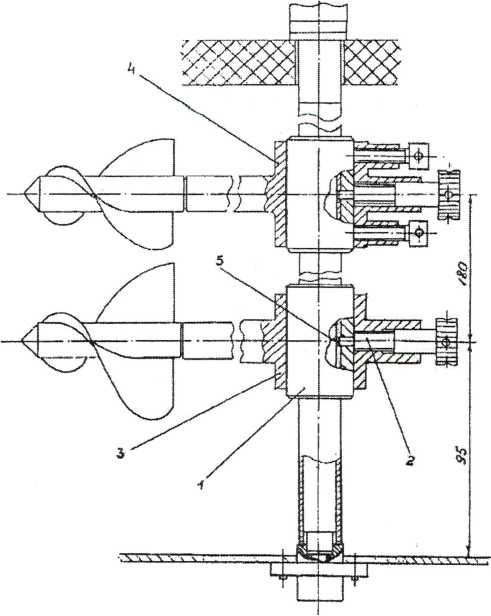

Рисунок 3

• 1 штатив;

• 2 винт установочный;

3, 4 вертушка гидрометрическая

• 10.1.2 Определение относительной погрешности вертушки при измерении заданной скорости водного потока.

  • 10.1.2.1 Определение индивидуальной функции преобразования (ИФП) производят в соответствии с Приложением В

• - для прямолинейных бассейнов длиной более 100 м при следующих значениях скорости перемещения буксировочной машины 0,03 м/с (только для винта 120 мм); 0,06 м/с; 0,10 м/с; 0,20 м/с; 0,30 м/с; 0,50 м/с; 1,00 м/с; 3,00 м/с; 5,00 м/с;

• - для прямолинейных бассейнов длиной от 60 до 100 м включительно не менее 9 точек из ряда следующих значений скорости перемещения буксировочной машины 0,03 м/с (только для винта 120 мм); 0,06 м/с; 0,07 м/с; 0,08 м/с; 0,10 м/с; 0,15 м/с; 0,20 м/с; 0,3 м/с; 0,50 м/с; 1,00 м/с; 1,50 м/с; 2,00 м/с; 2,50 м/с; 3,00 м/с; 3,50 м/с;

• - для компараторных установок при следующих устанавливаемых значениях скорости водного потока 0,06 м/с; 0,07 м/с; 0,08 м/с; 0,10 м/с; 0,15 м/с; 0,20 м/с; 0,50 м/с; 1,00 м/с; 1,50 м/с; 2,00 м/с; 2,50 м/с; (3,00 м/с для ГР-19, ГР-19М).

• 10.1.2.2 Отклонение скорости водного потока, воспроизводимой эталоном, не должно превышать ±10 % от заданного значения.

• 10.1.2.3 При переходе от одной заданной скорости движения буксировочной машины, входящей в состав эталона средней скорости, к другой должно быть выдержано время, в течение которого вода в бассейне успокаивается.

• 10.1.2.4 На каждой заданной скорости движения буксировочной машины производится измерение частоты оборотов лопастного винта вертушки п; и действительной скорости движения буксировочной машины Уц. Результаты заносятся в протокол по форме приложения А.

• 10.1.3 Определение относительной погрешности измерения скорости водного потока с применением эталона, в состав которого входит установка компараторная для поверки гидрометрических вертушек УКПГВ, проводят в рабочем диапазоне скоростей от 0,06 до

• 2,5 м/с, для эталона, в состав которых входит лоток градуировочный ГР-19, ГР-19М, в диапазоне значений скорости водного потока от 0,06 до 3,00 м.

• 10.1.3.1 Поверка осуществляется методом сличения показаний вертушки, входящей в состав установки компараторной для поверки гидрометрических вертушек УКПГВ или лотков градуировочных ГР-19, ГР-19М, с однотипной поверяемой гидрометрической вертушкой, при этом винты вертушек должны быть одного диаметра.

• 10.1.3.2 Определение ИФП вертушки выполняется методом, реализуемым за два цикла измерений:

• - в первом цикле эталонная вертушка соответствующего типа устанавливается в нижней части штатива установки, поверяемая вертушка устанавливается в верхней части;

• - во втором цикле вертушки меняют местами, не отключая их от БСУ, переворачивают штангу с вертушками, снятую со штатива установки;

• 10.1.3.3 ИФП определяется для каждого лопастного винта методом сличения показаний вертушки, входящей в состав эталона, с показаниями поверяемой и выражается в виде зависимости:

Vat = f(n_cpi),                                          (1)

где V_di измеренное эталонной вертушкой действительное среднее значение скорости водного потока за время измерения в заданной точке i, м/с;

^псрГ среднее значение частоты вращения лопастного винта поверяемой вертушки в точке z, об/с.

• 10.1.3.4 ИФП определяется при значениях скорости водного потока в соответствии с п. 10.1.2.1 в зависимости от поверяемой вертушки и применяемого эталона.

Первое (минимальное) задаваемое значение скорости водного потока должно соответствовать нижней границе диапазона скоростей водного потока для конкретного типа вертушек.

• 10.1.3.5 Выход на рабочий режим и поддержание заданной скорости водного потока номинальных значений согласно 10.1.3.7, обеспечиваются в установке автоматически.

• 10.1.3.6 Процесс выполнения измерений производится от начальной скорости поверяемой вертушки до скорости, соответствующей верхнему значению для применяемого эталона.

• 10.1.3.7 Для компараторных установок время измерения скорости водного потока в каждой точке установлено в соответствии с таблицей 3.

Таблица 3

10.1.3.8 Среднее значение скорости потока для Vgi в точке i принимается как среднее арифметическое из двух скоростей, измеренных вертушкой входящей в состав эталона в положении «внизу» и «вверху» по формуле:

v_ai = (V_31i + V_32i)/2,                                      (2)

где V_31i и V₃₂i - значения скорости потока, измеренные эталонной вертушкой в положении «внизу» и «вверху» соответственно, м/с.

• 10.1.3.9 Среднее значение частоты вращения лопастного винта поверяемой вертушки в УКПГВ n_cpi, об/с, в точке i принимается как среднее арифметическое значение из частот вращения лопастного винта поверяемой вертушки в положении «вверху» и «внизу» по формуле:

n_Cpi = (пц + n_2i)/2,                                      (3)

где п_ии n_2i - измеренное значение частоты вращения лопастного винта поверяемой вертушки в положении «вверху» и «внизу» соответственно, об/с.

• 10.1.3.10 Результаты измерений заносят в протокол в соответствии с приложением Б.

• 10.1.3.11 Определение ИФП производится в соответствии с приложением В.

• 10.2 Определение метрологических характеристик преобразователя сигналов вертушки ПСВ-1 из состава ИСП-1М.

  • 10.2.1 Собрать измерительную схему в соответствии с рисунком 4

    • 10.2.1.1  Установить на генераторе сигналов частоту 0,05 Гц, скважность импульсов и амплитуду в соответствии с таблицей 4

      Таблица 4

      Характеристика сигнала	Значение
      Частота следования прямоугольных импульсов положительной полярности	0,05	20	50
      Скважность импульсов	20	20	30
      Амплитуда импульса, В	5

      10.2.1.2 Включить ПСВ-1 в режиме измерения частоты сигнала 1:1.

• 10.2.1.3 Выдать заданный на генераторе сигнал на ПСВ-1, при этом ПСВ-1 переходит в режим измерений.

• 10.2.1.4 Дождаться автоматической остановки измерений ПСВ-1 (для частоты 0,05 Гц время измерений составляет 400 с, для частоты 20 и 50 Гц время измерений составляет 60 секунд).

• 10.2.1.5 Результаты измерений записать в протокол измерений (Приложение А или Б в зависимости от применяемого эталона).

• 10.2.1.6 Повторить измерения по п.10.2.1.1-10.2.1.5 последовательно для частоты 20 Гц и 50 Гц.

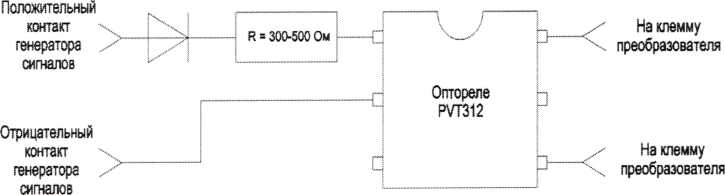

  Рис. 4 Схема подключения генератора к преобразователю ПСВ-1

• 11.1 Для вертушки из состава ИСП-1М.

  • 11.1.1 Определение средней скорости движения буксировочной машины, соответствующей средней скорости водного потока Vt на участке L_p производится по формуле

4, расчет средней частоты оборотов лопастных винтов вертушек п, при прохождении участка

L_p определяется по формуле:

а) среднюю скорость Vt, м/с, вычисляют по формуле:

(т- 1)-^,

^ТР

(4)

где т_р - интервал времени, в течение которого тележка проходит участок L_p, с;

m - число зарегистрированных сигналов датчика пути;

L_p - расстояние (шаг) между соседними сигналами датчика пути, м.

б) среднюю частоту оборотов лопастного винта вертушки щ, об/с, вычисляют по формуле:

Nj—1                                              /сч

П| =                                                   (5)

^TNi

где N_t - число зарегистрированных сигналов вертушки;

тм - интервал времени регистрации сигналов с вертушки, с.

• 11.1.2 ИФП определяют по результатам одного измерения в каждой точке диапазона скоростей водного потока в соответствии с Приложением В по формуле:

V = а ■ п + Ь,                                           (6)

где V- скорость водного потока, измеренная вертушкой, м/с;

а и b - коэффициенты ИФП;

п - частота оборотов лопастного винта вертушки, об/с.

• 11.1.3 ИФП рассчитывается методом наименьших квадратов по методике, приведенной в приложении В. Допускается кусочно-линейная аппроксимация.

• 11.1.4 Относительную погрешность вертушки <5_;, %, в заданной точке диапазона измерений скорости определяют по формуле:

61 = 100 • (Vs - V_Ti)/V_Ti,                                     (7)

где У, - скорость потока по ИФП вертушки, м/с;

Vn - воспроизводимая скорость водного потока, м/с;

z - номер заданной точки скорости водного потока в диапазоне измерения.

• 11.1.5 Вертушку считают прошедшей поверку по данному пункту, если <5, по если для каждого винта по всему скоростному диапазону полученные результаты удовлетворяют условию:

|6i| < 6_Д,                                                  (8)

где дд - пределы допускаемой относительной погрешности измерений скорости водного потока, %.

Значение дд определяют по формуле:

• - для лопастного винта диаметром 70 мм формула 9:

6д = [о,015 + 0,002 •   - 1)] • 100,                             (9)

• - для лопастного винта диаметром 120 мм формула 10:

6_Д = [о,015 + 0,001 ■      1)] • 100,                           (10)

где V- значение скорости водного потока, м/с

• 11.1.6 Вертушка соответствует метрологическим требованиям, если полученные значения погрешности измерения скорости водного потока не превышают допускаемую погрешность п. 11.1.5 и диапазон измерений скорости водного потока, в котором допускается применение вертушки, соответствует диапазону, в котором была определена ИФП.

• 11.2 Для ПСВ-1 из состава ИСП-1М.

  • 11.2.1 Определить относительную погрешность измерения частоты ПСВ-1 по формуле:

8_f=± [100 *            , о_{/о                             (п)}

L              Jдейств ' J

где /действ ~ действительное значение частоты, Гц;

f „св-- частота, измеренная ПСВ-1, Гц.

• 11.2.2 ПСВ-1 считается прошедшим поверку по данному пункту, если выполняется во всем диапазоне измерений частоты условие:

fy — доп                                          (12)

где 8f - погрешность при измерении частоты ПСВ-1;

Sfdon - предел допускаемой относительной погрешности преобразования частоты электрических импульсов в значение скорости водного потока преобразователем определяется по формуле:

8_/доп=± [б,004+ 0,0001     1)]*100%,               (13)

где/ь - максимальная частота диапазона измерения: для входа «1:1», равная 50 Гц.

f - измеряемая частота сигнала ПСВ-1, Гц.

• 11.2.3 ПСВ-1 соответствует метрологическим требованиям, если полученные значения погрешности измерения частоты импульсов не превышают допускаемую погрешность п.11.2.2.

• 11.3  ИСП-1М соответствует метрологическим требованиям если допускаемая погрешность измерения скорости водного потока не превышает п. 11.1.5 и погрешность измерения частоты следования импульсов не превышает п.11.2.2

• 12.1. Результаты поверки оформляются протоколом (рекомендуемая форма приведена в Приложении А и Приложении Б в зависимости от применяемого эталона).

• 12.2. Информация о положительных и отрицательных результатах поверки измерителя скорости потока ИСП-1М передается в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке, с указанием объема проведенной поверки в части диапазона измерений скорости водного потока и индивидуальная функция преобразования V = а ■ п + b с указанием диапазона значений скорости водного потока в зависимости от применяемого эталона для каждого лопастного винта.

• 12.3 По требованию заказчика выдается свидетельство о поверке измерителя скорости потока ИСП-1М или извещение о непригодности установленного образца.

• 12.4 Знак поверки наносится на свидетельство о поверке (в случае его оформления).

Приложение А (рекомендуемое) Форма протокола поверки с применением прямолинейных бассейнов

Организация -__________________________________________________________________

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU_________

ПРОТОКОЛ №__________

Дата поверки ________20 г.

Наименование СИ

Состав СИ

Зав. номер__________принадлежит___________________________

Регистрационный номер в ФИФ____________________________

Условия поверки:

• - температура окружающего воздуха, °C _____________________

• - относительная влажность, %           ______________________

• - температура воды, °C

-атмосферное давление, кПа                 ________________

Документ, на основании которого выполнена поверка МП 2550-0404-2023

Средства поверки:___________________________________________

Внешний осмотр_________соответствует/не соответствует

Причины:______________________________________________

Опробование____________соответствует/не соответствует

Причины:___________________________________________________

А1. Результаты измерений скорости водного потока вертушкой Таблица А1 Результаты измерений для лопастного винта 120 мм

Индивидуальная функция преобразования: V = а-п + b определена в диапазоне значений скорости водного потока от (минимальная скорость измеряемая вертушкой) до (максимальная скорость воспроизводимая эталоном) м/с для лопастного винта 120 мм

Таблица А2 Результаты измерений для лопастного винта 70 мм

Индивидуальная функция преобразования: V = а -п+ b определена в диапазоне значений скорости водного потока от (минимальная скорость измеряемая вертушкой) до (максимальная скорость воспроизводимая эталоном) м/с для лопастного винта 70 мм.

А.2 Результаты измерений частоты импульсов ПСВ-1 Таблица АЗ Результаты измерений частоты импульсов ПСВ-1

Заключение:

Приложение Б

(рекомендуемое)

Форма протокола поверки с применением компараторных установок

Организация -_______________________________________________________________________

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU_________

ПРОТОКОЛ №__________

Дата поверки ________20 г.

Наименование СИ

Состав СИ

Зав. номер__________принадлежит-

Регистрационный номер в ФИФ_________________________________

Условия поверки:

• - температура окружающего воздуха, °C _________________________

• - относительная влажность, %           __________________________

• - температура воды, °C

-атмосферное давление, кПа                 ______________________

Документ, на основании которого выполнена поверка МП 2550-0404-2023

Средства поверки:__________________________________________________

Внешний осмотр_________соответствует/не соответствует

Причины:___________________________________________________

Опробование____________соответствует/не соответствует

Причины:___________________________________________________

Б 1. Результаты измерений скорости водного потока вертушкой

Таблица Б1 Результаты измерений для лопастного винта 120 мм

Индивидуальная функция преобразования:

V = an + b определена в диапазоне значений скорости водного потока от (минимальная скорость, измеряемая вертушкой) до (максимальная скорость воспроизводимая эталоном) м/с для лопастного винта 120 мм.

Таблица Б2 Результаты измерений для лопастного винта 70 мм

ИФП поверяемой вертушки V = а-п + b             ИФП вертушки входящей в состав эталона

для лопастного винта 70 мм                            V = а • п + b для лопастного винта 70 мм

Индивидуальная функция преобразования:

V = an + b определена в диапазоне значений скорости водного потока от (минимальная скорость, измеряемая вертушкой) до (максимальная скорость воспроизводимая эталоном) м/с для лопастного винта 70 мм.

Б2. Результаты измерений частоты импульсов ПСВ-1

Таблица БЗ Результаты измерений частоты импульсов ПСВ-1

Заключение:

Приложение В

(обязательное)

Расчет коэффициентов ИФП вертушки методом наименьших квадратов

Опишем, зависимость скорости водного потока в точках равномерно распределенных по диапазону измерений, измеренной вертушкой V в зависимости от частоты вращения лопастного винта п, линейным уравнением:

V =а*п+ b

Сумма квадратов отклонений имеет вид

Запишем условия минимума, частные производные равны нулю

а * rii - b) *   = О

i=i

с)г> v^-1 a*n_z- Ь) = О

i^l

Получаем систему двух линейных алгебраических уравнений с двумя неизвестными.

Г

а *

п

i=l

V

Решаем систему уравнений и находим значение коэффициентов а и Ь.

Приложение Г

(обязательное)

Локальная поверочная схема Росгидромета для средств измерений средней

скорости водного потока в диапазоне значений от 0,01 до 5,00 м/с

Локальная поверочная схема Росгидромета

для средств измерений средней скорости водного потока

в диапазоне значений от 0,01 др?5,00.м/с

И.А. Шумаков

2021

no npxwiy Росотаидйрга от

3107*2018 Г. N» 1621

f СТ 1,0’ПЯ да 178,4*10* Гц

1,0-10*

Aik 1 (0,40*00    W

по принту Р&хпгвндартв от Ж42.2018 г. № 2840

СОГЛАСОВАНО

Зам. Генерального Дирдк^ора ФГУП «ВНЙИМ- -ДжШнделеева»

Рутов'одйтелб^ретидромета ■   ,Ж'"

/ /г'Г"

¹¹¹'/ ^jl /

Средств» измнгренмш дл«*»ы L ® днетйах» от 1 -16* до 100 м

Приеме нзжорания

V от 0*01 ДО 6,00 Wo

025$ 510,0

V от а,С6 ДО 3,00 Wo

2,6«W<30

V <ут 0,03 ДО 5,00 Wc

Вертушки

ВФртушкм

гмдрем€Трнмес.«мй речаыа

t от 1,0-10* до 4,0-Ш с *> 10,0 «с

по пртозу РЧюаггацйдрта ат 31.07 2018 г. №1621

Потки и y«T«***ww «owmspowwbss пова^м варгушак г«л.|^*нт>»'чшких

V от 0,06 да ВДЮ м/с

1,0$ Д :8V $15

Измерители дорасти врдмаге патак»

У - средняя скорость водного потока, м/с; / -единица времени, с; L- длина измеряемого участка, м; F - задаваемая частота сигнала, Гц;

пределы допускаемой относительной погрешности по частоте, %;

At - пределы допускаемой абсолютной погрешности измерения интервалов времени, с; At - пределы допускаемой абсолютной погрешности измерений длины, м; Aov- пределы допускаемой относительной погрешности по скорости, %,

Рисунок Г1

19

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «04» апреля 2023 г. № 719

Государственная система обеспечения единства измерений. Измерители скорости потока ИСП-1М. Методика поверки.

МП 2550-0404-2023

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

04 апреля 2023 г.

Москва

Об установлении методики поверки средств измерений

В соответствии с частью 1 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» и абзацем четвертым пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», приказываю:

• 1. Установить в качестве методики поверки для измерителей скорости потока ИСП-1М, производства ФГУП «Гидрометприбор», г. Санкт-Петербург, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 32804-06, методику поверки МП 2550-0404-2023 «Государственная система обеспечения единства измерений. Измерители скорости потока ИСП-1М. Методика поверки», согласованную Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» 3 марта 2023 г., согласно приложению к настоящему приказу.

• 2.  Сохранить в качестве методики поверки действие документа по поверке в составе эксплуатационной документации ГМП 17.0000.00ДБ, согласованного ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 14 августа 2006 г. для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (далее — ФГБУ «ВНИИМС») необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5.   ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

(                             л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.              _________

СВЕДШИЙ о СЕГТЕШ1КА1 L. ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 ДО 14,03.2024
