ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители RLC Е7-22 (далее по тексту - измерители) предназначены для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, катушек индуктивности, конденсаторов), представляемых параллельной или последовательной двухэлементной схемой замещения, на частотах тест-сигнала 120 Гц и 1 кГц.

Измерители представляют собой портативные многофункциональные цифровые электроизмерительные приборы. Измерители имеют универсальное питание - от батареи типа «Крона» 9 В или от сетевого адаптера питания постоянного тока.

Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и последующим сравнением с опорным напряжением.

На лицевой панели измерителей расположены функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса.

Общий вид измерителей и место нанесения знака утверждения типа приведены на рисунке 1. Схема опломбирования от несанкционированного доступа приведена на рисунке 2. Пломба наносится на один из крепежных винтов на корпусе измерителей.

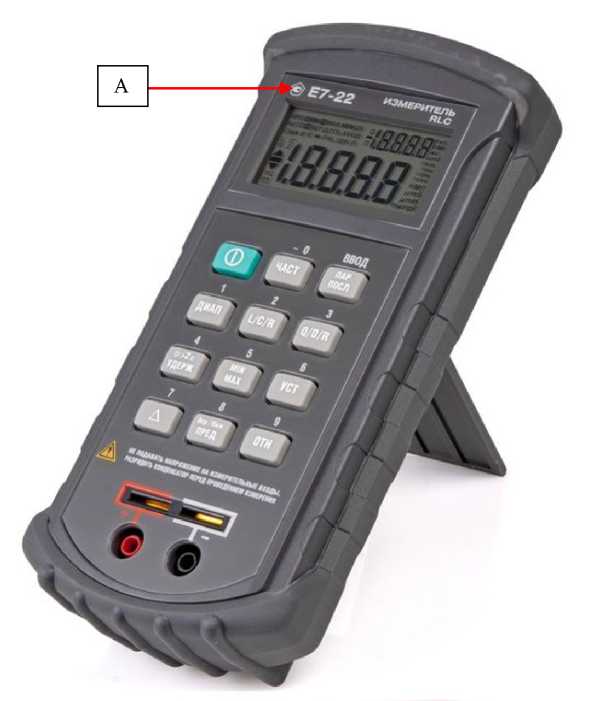

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А)

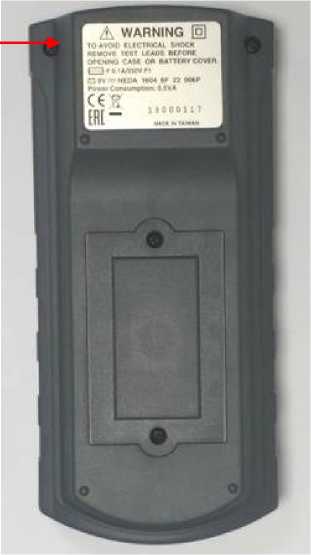

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Б)

Измерители работают под управлением внутреннего закрытого от пользователя программного обеспечения (ПО) - микропрограммы, записанной в постоянную память микроконтроллера на этапе изготовления измерителей. Доступ к внутренней микропрограмме отсутствует. Метрологические характеристики измерителей нормированы с учетом влияния внутреннего ПО.

В измерителях предусмотрено внешнее ПО, предназначенное для дистанционного управления измерителями и передачи данных на персональный компьютер. Программное обеспечение предназначено для работы только с измерителями.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики представлены в таблицах 2 - 5.

Таблица 2 - Режим измерений сопротивления

Таблица 3 - Режим измерений емкости (С) и тангенса угла потерь (D)

Продолжение таблицы 3

Таблица 4 - Режим измерений индуктивности (L) и тангенса угла потерь (D)

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

наносится на переднюю измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

приведена в таблице 6

Таблица 6 - Комплектность средства измерений

осуществляется по документу ПР-42-2018МП (с Изменением № 1) «Измерители RLC Е7-22. Методика поверки», утвержденному АО «ПриСТ» 31 июля 2019 г.

Основные средства поверки:

• - магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде (Госреестр №) 11326-90, 3 разряд в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 15.02.2016 № 146);

• - набор мер сопротивления образцовый Н2-1 (Госреестр № 12942-91, 2 разряд в соответствии с Приказом Росстандарта от 15.02.2016 № 146);

• - меры емкости образцовые Р597 (Госреестр 2684-70, 2 разряд по ГОСТ 8.371-80);

• - магазин емкости Р5025 (Госреестр 5395-76, 3 разряд по ГОСТ 8.371-80);

• - меры индуктивности Р5107, Р5109, Р5113, Р5115 (Госреестр 9046-83, 2 разряд по ГОСТ 8.732-2011);

• - магазин индуктивности Р5085 (Госреестр 9045-83, 2 разряд по ГОСТ 8.732-2011).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки

Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта от 15.02.2016 № 146

ГОСТ 8.732-2011 ГСИ. Государственный поверочная схема для средств измерений индуктивности

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

Техническая документация изготовителя «CHY FIREMATE CO., LTD.»

CHY FIREMATE CO., LTD., Тайвань

Адрес: No. 3 Sheng-Li 1st Street, Xintian Village, Rende District, Tainan City, Taiwan R.O.C. Телефон: +(886-6) 2794811

Факс: +(886-6) 2700227

Web-сайт: http://www.chy-meter.com

E-mail: chy@chy-meter.com

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») ИНН 7721212396

Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91 Факс: +7 (495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91 Факс: +7 (495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
