О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 43640 «Трансформаторы тока ТЛО-24»

Во исполнение приказа Министерства промышленности и торговли •Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ' метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «Электрощит-К°» от 10 февраля 2016 г. № 16-0170 и от 30 марта 2016 г. № 16-0454 приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ТЛО-24, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36292-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 43640 «Трансформаторы тока ТЛО-24» на последующие 5 лет.

• 3. Управлению метрологии (Р.А:Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  ч



  С.С.Голубев

  Сертификат: 18M1B0OQ2006DO118BB Кону выдан: Голубев Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016

  Заместитель Руководителя

  Федерального агентства

^одлитёвё^ластронног^окумёкта^тодпиган хранится в системе электронного

Федерального агентства по техническому регулированию и метрологии.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» июня 2016 г. № 725

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛО-24

Трансформаторы тока ТЛО-24 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 24 кВ.

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.

Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы могут быть установлены в любом положении и крепятся к конструкции болтами Ml 2. Трансформаторы тока изготавливаются в нескольких конструктивных исполнениях. Расшифровка условного обозначения трансформаторов приведена на рисунке 3.

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения паспортной таблички, знака поверки и знака утверждения типа приведены на рисунке 2.

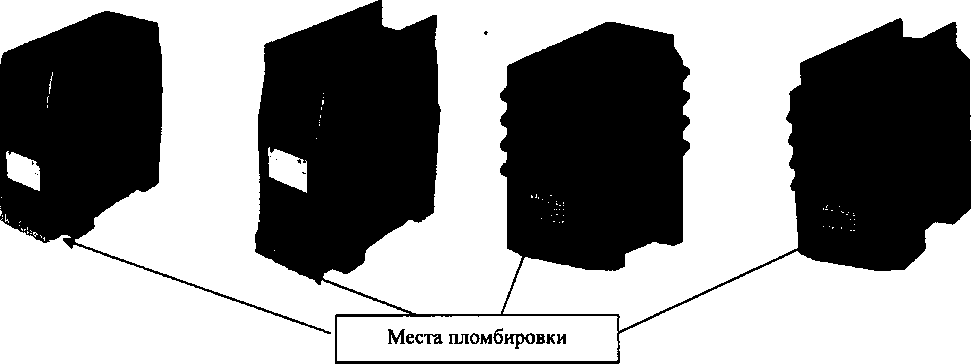

Рисунок 1 - Фотография общего вида и мест пломбировки трансформаторов тока ТЛО-24

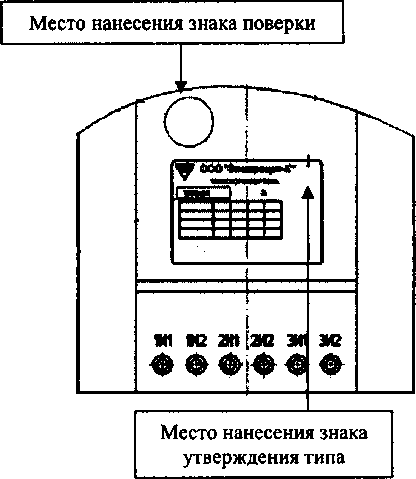

Рисунок 2 - Место нанесения паспортной таблички, знака поверки и знака утверждения типа

Уровень изоляции

Ток односекундной термической стойкости, кА

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются через тире, при наличии отпайки или переключения указывается в скобках)

Номинальная вторичная нагрузка, В А

Класс точности

Вариант конструктивного исполнения

Номинальное напряжение, кВ

Трансформатор тока с литой изоляцией, конструкция - опорный

Рисунок 3 - Расшифровка условного обозначения трансформаторов

Основные метрологические и технические характеристики трансформаторов тока ТЛО-24 представлены в таблице!.

Таблица 1- Основные метрологические и технические характеристики

наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

комплект поставки:

• - трансформатор тока ТЛО-24                     1 шт.

• - руководство по эксплуатации ЭК.1.760.010 РЭ не менее 1 экз. на 6 шт.

• - паспорт ЭК. 1.760.010 ПС                          1 шт.

осуществляется по документу ЭК. 1.760.010 ПМ5 «Методика поверки трансформаторов тока ТЛО-24», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в июне 2011 г.

Знак поверки, в виде оттиска доверительного клейма, наносится на свидетельство о поверке и (или) на трансформатор тока.

Основные средства поверки:

• 1. Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (per. № 27007-04);

• 2. Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (per. № 19457-00);

• 3. Приборы сравнения КНТ-05 (per. № 37854-08);

• 4. Приборы сравнения КНТ-03 (per. № 24719-03);

• 5. Приборы сравнения КТ-01 (per. № 18287-99);

• 6. Магазины сопротивления Р5018 (per. № 3901-73);

• 7. Магазины нагрузок МР 3027 (per. № 34915-07).

приведены в документе ЭК.1.760.010 РЭ «Трансформатор тока ТЛО-24. Руководство по эксплуатации».

• 1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

• 2. ТУ 3414-024-52889537-07 «Трансформаторы тока ТЛО-24. Технические условия».

ООО «Электрощит-К⁰»

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, 24.

Тел. (48448) 2-17-51, тел/факс (48448) 2-24-58.

E-mail: eik_0.5@mail.ru

Сайт: www.kztt.ru

ГЦИ СИ «РОСИСПЫТАНИЯ» Адрес: 119361, г.Москва, ул.Озерная, д.46 Аттестат аккредитации № 30123-10 от 12.02.2010 г.

в части внесения изменений, не влияющих на метрологические характеристики: Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Аттестат аккредитации № RA.RU.310639 выдан 16.04.2015 г.
