УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1523

Лист № 1 Регистрационный № 74732-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-71Л AKASCAN

Ферритометры МФ-71Л AKASCAN (далее - ферритометры) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов локальным методом.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной структурной составляющей (ферритной фазы).

Ферритометры состоят из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный преобразователь подключается к электронному блоку с помощью кабеля.

При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на индикатор (дисплей).

Ферритометры выпускаются в двух исполнениях: МФ-71Л AKASCAN и МФ-71Л v.2 AKASCAN, которые отличаются внешним видом, элементами электрического питания и возможностью введения для исполнения МФ-71Л v.2 AKASCAN дополнительной шкалы показаний объёмной доли (содержания) ферритной фазы определяемой в ферритном числе.

Общий вид ферритометров представлен на рисунке 1.

Пломбирование ферритометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

а б

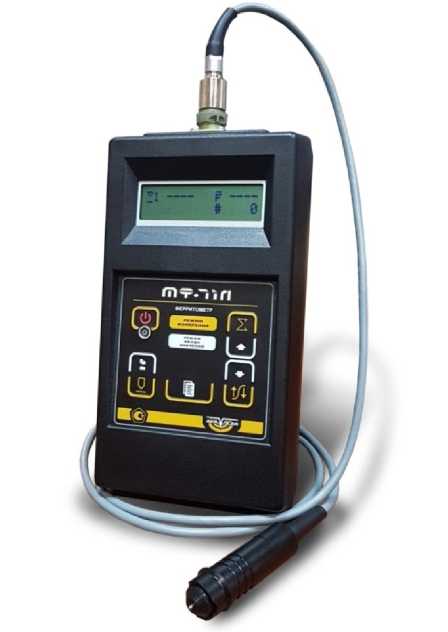

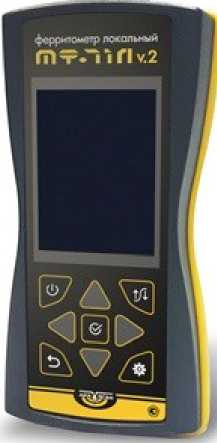

Рисунок 1 - Общий вид ферритометров

(а - исполнение МФ-71Л AKASCAN, б - исполнение МФ-71Л v.2 AKASCAN)

Порядковый (серийный) номер ферритометров по системе нумерации предприятия-изготовителя (заводской номер) наносится на шильдик, изготовленный методом шелкографии, расположенный на задней стенке ферритометра.

Программное обеспечение (ПО) ферритометра выполняет следующие функции:

• - выбор режимов работы ферритометра;

• - калибровка ферритометра;

• - обеспечение процедуры измерений и запись результатов измерений в память ферритометра;

• - контроль напряжения питания ферритометра;

• - градуировка ферритометра.

ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части ферритометра, работая совместно, обеспечивают заявленные точности результатов измерений.

ПО записывается в постоянную память микросхемы микроконтроллера электронного блока ферритометра при его изготовлении. Доступ к ПО ферритометра имеют исключительно сервисные инженеры фирмы-производителя.

Идентификация ПО осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на индикатор.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра методом шелкографии.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в НКЖЛ.427634.005-01 РЭ раздел 2.3 «Порядок работы» и НКЖЛ.427634.005-02 РЭ раздел 2.3 «Использование прибора».

ТУ 26.51.66.120-007-92466551-2020 Ферритометры МФ-71 AKASCAN. Технические условия

ГОСТ 8.518-2010 ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки

ГОСТ 26364-90 Ферритометры для сталей аустенитного класса. Общие технические условия

ГОСТ Р 53686-2009 (ИСО 8249:2000) Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей
