МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ ________1770

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    _вгу_т_    2025 г. № ¹⁷⁷⁰

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иденти-фика-ции производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Тахеометры электронные

AXIS

С

96223-25

Модификация AXIS 1 с зав. № 328014, модификация AXIS 2 с зав. № 325453, модификация AXIS 3 с зав. № 328068, модификация AXIS 4L с зав. № 328712, модификация AXIS 9P с зав. № 324060, модификация AXIS 10 с зав. № 327633

GUANGZHOU STAR INFOR MATION TECHNOLOGY CO., LTD, Китай

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

ОС

МП-27/0162025 «ГСИ. Тахеометры электронные AXIS. Методика поверки»

1 год

Общество с ограниченной ответственностью «ГЕОДЕ- ТИКА» (ООО «ГЕОДЕ-ТИКА»), г. Москва ИНН 771301001

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

11.03.2025

2.

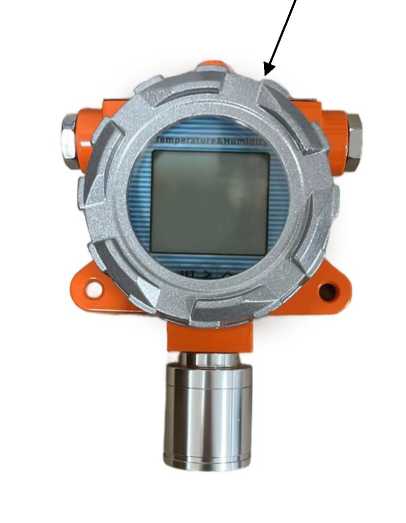

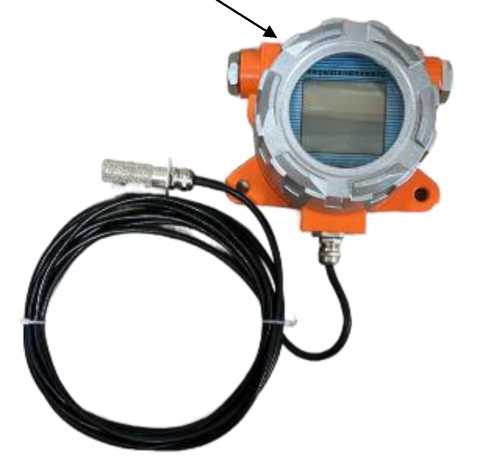

Преобразователи влажности и температуры

MHTGE 373EX

С

96224-25

Мод. MHTGE373EX/W/R S485/-20-80/10- 98/LCD, сер.№ 2410B70; мод. MHTGE373EX/D/4- 20/-40-120/10- 98/LCD, сер.№ 2410B71; мод.

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

ОС

МП-7782025 «ГСИ. Преобразователи влажности и температуры MOTGE37

1 год

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

ООО «ПРОММАШ ТЕСТ Метрология», г. Москва

20.02.2025

MHTGE373EX/D/0- 10/-40-120/10- 98/LCD, сер.№ 2410B72

3EX. Методика поверки»

3.

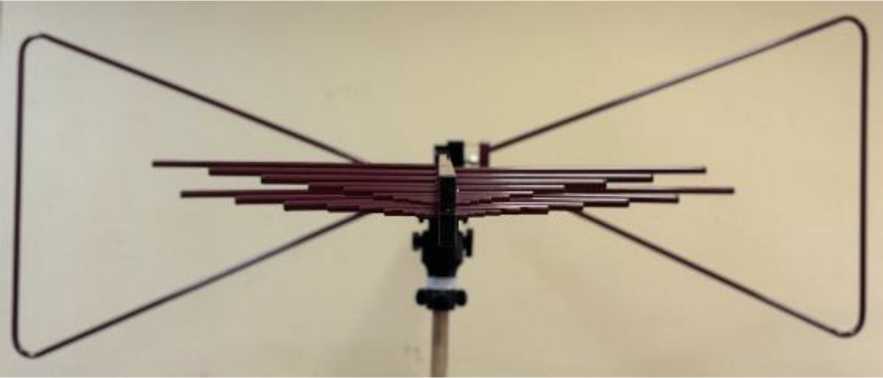

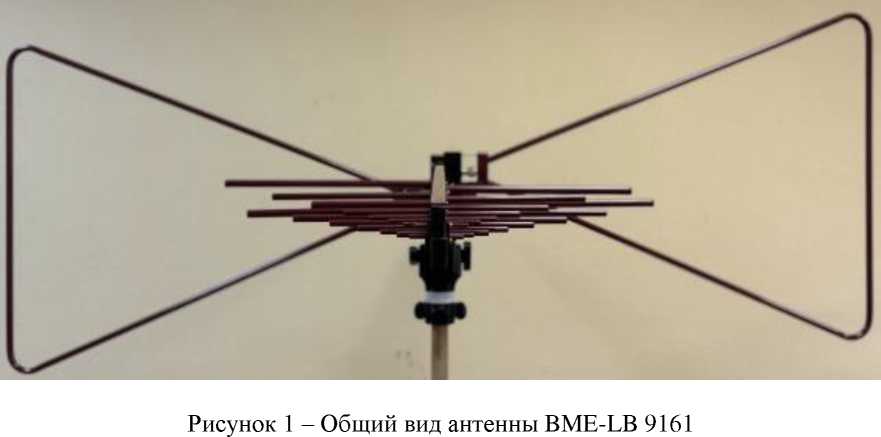

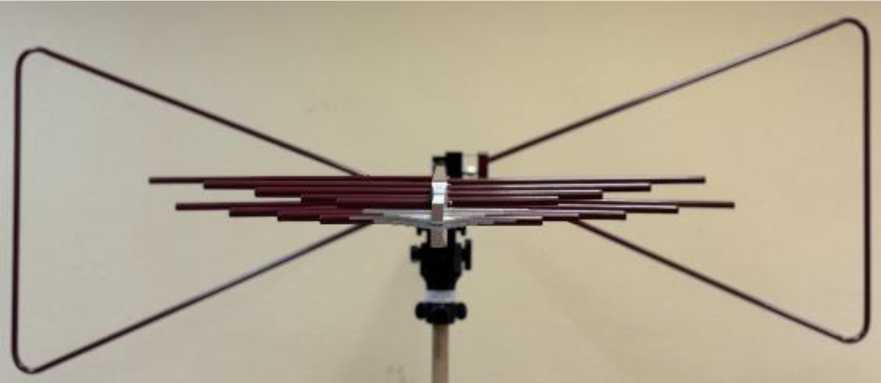

Антенны измерительные билогопери-одические

BME-LB 9161, BME-LB 9162, BME-LB 9163

С

96225-25

BME-LB 9161 зав. № BME 01А042; BME-LB 9162 зав. № BME 01А022; BME-LB 9163 зав. № BME 01А003

Общество с ограниченной ответственностью «БМ Эксперт» (ООО «БМ Эксперт»), г. Москва ИНН 9706002711

Общество с ограниченной ответственностью «БМ Эксперт» (ООО «БМ Эксперт»), г. Москва ИНН 9706002711

ОС

МП BME-LB 9161, BME-LB 9162, BME-LB 9163 «ГСИ. Антенны измерительные билогопе-риодиче-ские BME-LB 9161, BME-LB 9162, BME-LB 9163. Методика поверки»

2 года

Общество с ограниченной ответственностью «БМ Эксперт» (ООО «БМ Эксперт»), г. Москва ИНН 9706002711

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

05.02.2025

4.

Датчики ве-соизмери-тельные тен-зорезистор-ные

ST

С

96226-25

ST-D-1 зав. № 24SD00625; ST-D-10 зав. № 24SD00626; ST-D-30 зав. № 24SD111801; STHB-D-1 зав. № 24SD00627; STHB-D-10 зав. № 24SD00628

Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа ИНН 0256013376

Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа ИНН 0256013376

ОС

ГОСТ 8.631-2013 «ГСИ. Датчики весо-измерительные. Общие технические требования. Методы испытаний» (приложение ДА)

1 год

Общество с ограниченной ответственностью «ЮжноУральский Весовой Завод» (ООО «ЮУВЗ»), г. Уфа ИНН 0256013376

ФБУ «НИЦ ПМ - Ростест», г. Москва

07.05.2025

5.

Комплексы мониторинговые измерительные

Константа АЭМ

С

96227-25

зав. № 001-24 в составе: модуль многофункциональный измерительный

Общество с ограниченной ответственно-

Общество с ограниченной ответственно-

ОС

УАЛТ.266. 5000.00МП «ГСИ. Комплексы

4 года

Общество с ограниченной ответственно-

ООО «НИЦ «ЭНЕРГО», г. Москва

22.05.2025

ИМ-01-AEli-AEli- AE1i зав. № 0001; предусилитель сигналов ПУ-02ExSBCW зав. № 0001

стью «КОНСТАНТА» (ООО «КОНСТАНТА»), г. Санкт-Петербург ИНН 7805666639

стью «КОНСТАНТА» (ООО «КОНСТАНТА»), г. Санкт-Петербург ИНН 7805666639

мониторинговые измерительные Константа АЭМ. Методика поверки»

стью «КОН СТАНТА» (ООО «КОН СТАНТА»), г. Санкт-Петербург ИНН 7805666639

6.

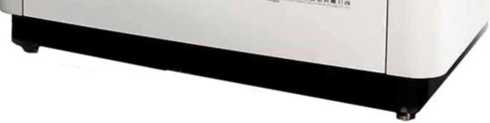

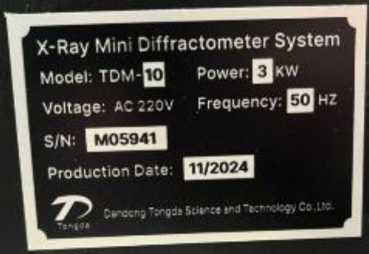

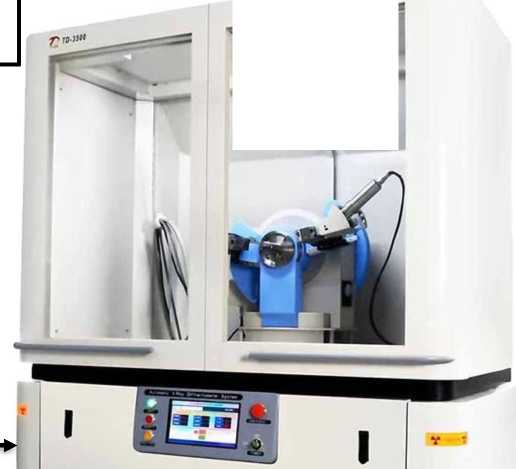

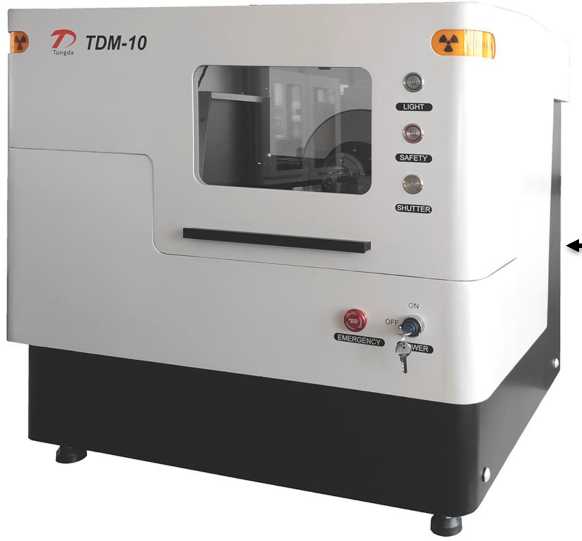

Дифрактометры рентгеновские

TD

С

96228-25

Модификация TD-3500 с зав. № 0673l, Модификация TDM-l0 с зав. № М05941

Dandong Tongda Science & Technology Co., Ltd., Китай

Dandong Tongda Science & Technology Co., Ltd., Китай

ОС

РТ-МП-281-2032025 «ГСИ. Дифрактометры рентгеновские TD Методика поверки»

1 год

Общество с ограниченной ответственностью «Mc-литэк» (ООО «Mcjut3k»). г. Москва ИНН 7728644821

ФБУ «НИЦ ПМ - Ростест». г. Москва

31.03.2025

7.

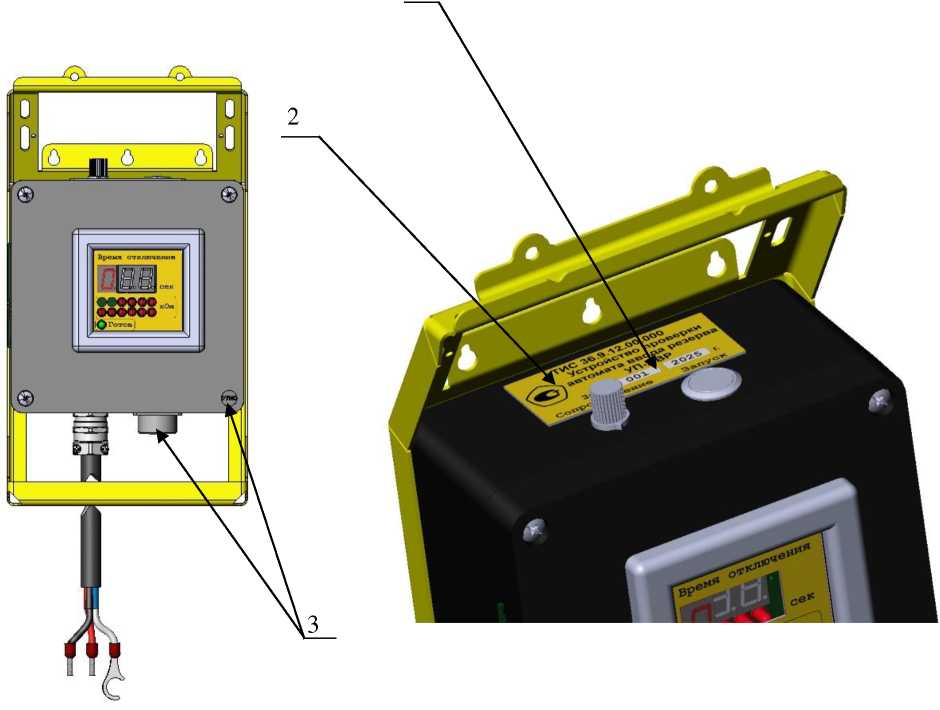

Устройства проверки автомата ввода резерва

УП-АВР

С

96229-25

001

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»), г. Екатеринбург ИНН 6670195772

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»), г. Екатеринбург ИНН 6670195772

ОС

МП 22221-2025 «ГСИ. Устройства проверки автомата ввода резерва УП-АВР. Методика поверки»

1 год

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»). г. Екатеринбург ИНН 6670195772

УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Мен-делеева», г. Екатеринбург

09.07.2025

8.

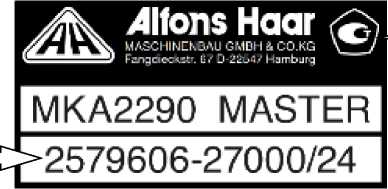

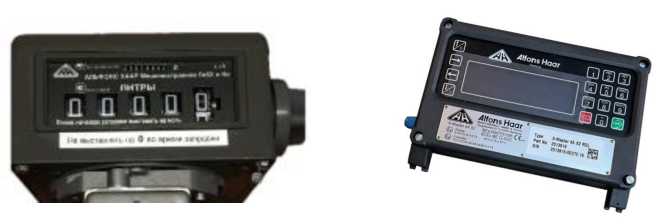

Счетчики жидкости лопастные

МКА Master

С

96230-25

модификация МКА Master 2290 зав. № 2451420-26182/22, модификация МКА Master 800 зав. № 2649620-08928/24

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

ОС

МП 1739 1-2025 «ГСИ. Счетчики жидкости лопастные МКА Master. Методика поверки»

2 года

Общество с ограниченной ответственностью «Рустоп Джет Сервис» (ООО «Рустоп Джет Сервис»), г. Москва ИНН 7718303445

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань

07.03.2025

9.

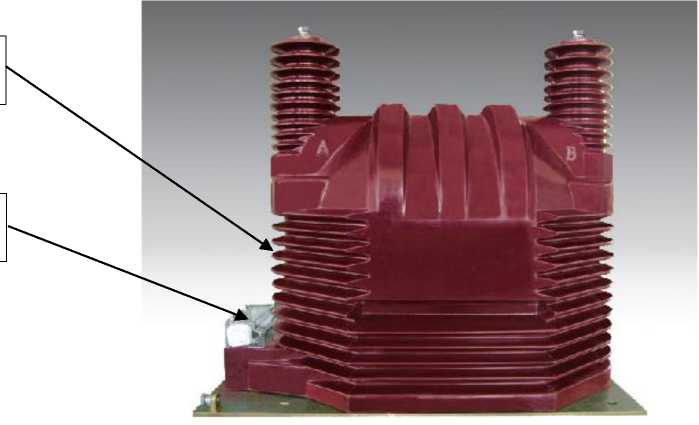

Трансформаторы напряжения

JDZX9

С

96231-25

Модификации JDZX9-10G зав.№№ 42406253802007, 42406253802005, 42406253802006, 42406253802008, 42406253802002, 42406253802001, 42406253802003, 42406253802009, 42406253802004; модификации JDZX9-35Q зав№№ 42407010502004, 42407010502002, 42407010502003, 42407010502006, 42407010502005, 42407010502001, 42408025502002, 42408025502001, 42408025502003, 42408025502006, 42408025502005, 42408025502004, 42407010602003, 42407010602004, 42407010602006, 42407010602001, 42407010602005, 42407010602002

JIANGSU COSINE ELECTRIC CO., LTD., Китай

JIANGSU COSINE ELECTRIC CO., LTD., Китай

ОС

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»

8 лет

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.03.2025

10.

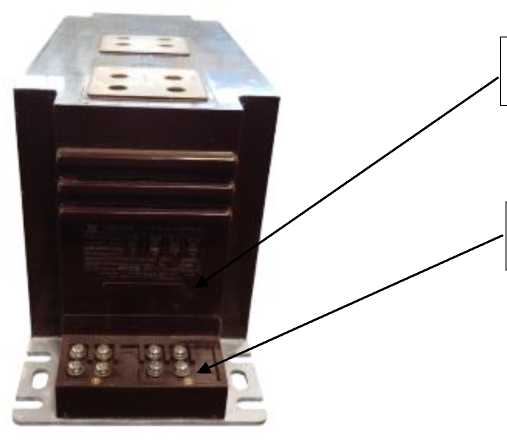

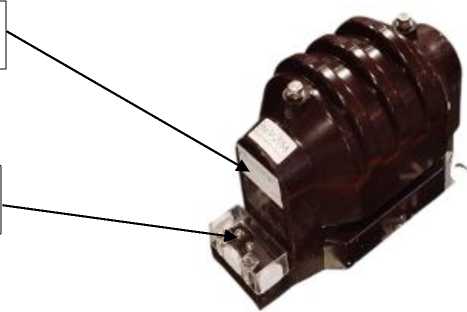

Трансформаторы тока

LZZBJ9- 12/185h/ 4s

С

96232-25

42406253801001, 42406253801002, 42406253801009, 42406253801005, 42406253801003, 42406253801006, 42406253801004, 42406253801007, 42406253801008

JIANGSU COSINE ELECTRIC CO., LTD., Китай

JIANGSU COSINE ELECTRIC CO., LTD., Китай

ОС

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»

8 лет

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.03.2025

11.

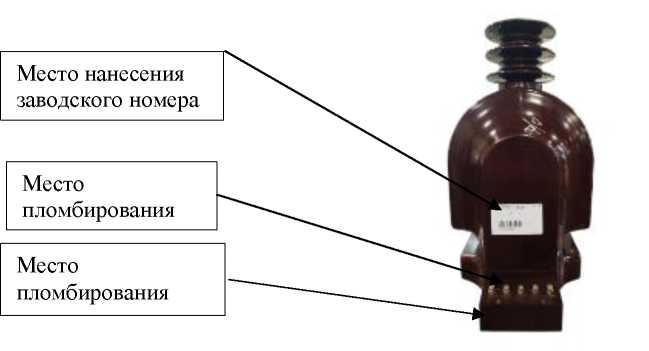

Трансформаторы напряжения

JDZ9- 35Q

Е

96233-25

42311015703001, 42311015703002, 42311015703008, 42311015703004, 42311015703007, 42311015703003, 42311015703005, 42311015703006, 42309264101008, 42309264101009, 42309264101010, 42309264101005

JIANGSU CO SINE ELEC TRIC CO., LTD., Китай

JIANGSU COSINE ELECTRIC CO., LTD., Китай

ОС

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»

8 лет

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.03.2025

12.

Система ав-томатизиро-ванная ин-формаци-онно-изме-рительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТОАЗ»

Обозначение отсутствует

Е

96234-25

1394

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир ИНН 3328489050

Акционерное общество «Тольяттиазот» (АО «ТОАЗ»), Самарская область, г. Тольятти ИНН 6320004728

ОС

МП СМО-2305-2025 «ГСИ. Система авто-матизиро-ванная ин-формаци-онно-изме-рительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТОАЗ». Методика поверки»

4 года

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир ИНН 3328489050

АО «РЭС Групп», г. Владимир

23.05.2025

13.

Система ав-томатизиро-ванная ин-формаци-онно-изме-рительная коммерческого учета электроэнергии (АИИС КУЭ) НАО

Обозна чение отсутствует

Е

96235-25

162

Общество с ограниченной ответственностью «ЕЭС-Га-рант» (ООО «ЕЭС-Га-рант»), Московская обл., г.о. Красногорск ИНН 5024173259

Непубличное Акционерное Общество «СВЕЗА Верхняя Синячиха» (НАО «СВЕЗА Верхняя Синя-чиха»), Свердловская обл., Алапаевский

ОС

МИ 30002022 «Ре-коменда-ция. ГСИ. Системы автоматизирован-ные информационно-измерительные

4 года

Общество с ограниченной ответственностью «Стройэнерге-тика» (ООО «Стройэнерге-тика»), г. Москва, ИНН 7716809275

ООО «Спец-энергопроект», г. Москва

06.06.2025

«Свеза» Верхняя Си-нячиха

р-н, пгт. Верхняя Синячиха

коммерческого учета электрической энергии. Методика поверки»

14.

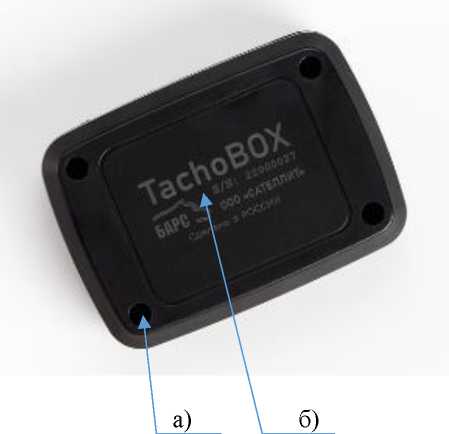

Приборы для проверки та хографов

TachoB OX

С

96236-25

22000387, 22000390, 22000400

Общество с ограниченной ответственностью «САТЕЛ ЛИТ» (ООО «САТЕЛЛИТ»), г. Казань ИНН 1655395707

Общество с ограниченной ответственностью «САТЕЛ ЛИТ» (ООО «САТЕЛЛИТ»), г. Казань ИНН 1655395707

ОС

МП 651 25-009 «ГСИ. Приборы для проверки тахографов TachoBOX. Методика поверки»

2 года

Общество с ограниченной ответственностью «САТЕЛ ЛИТ» (ООО «САТЕЛ ЛИТ»), г. Казань ИНН 1655395707

ФГУП «ВНИИФТРИ », р.п. Менде-леево, Московская обл.

22.04.2025

15.

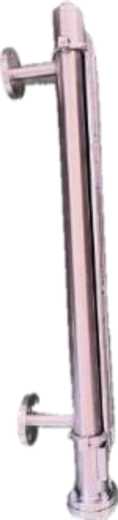

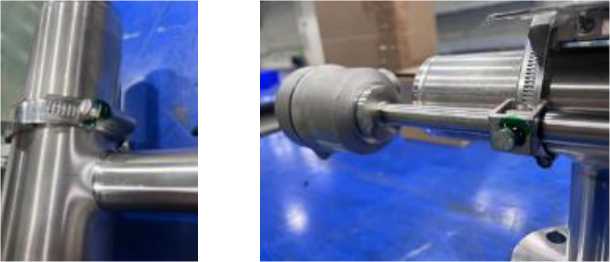

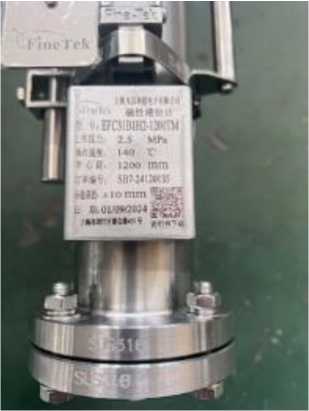

Уровнемеры жидкости поплавковые

EFC31B 1H2

С

96237-25

EFC31B1H2-700M зав. №SB7- 24120130, EFC31B1H2- 700NM зав. №SB7- 24120128, EFC31B1H2-700TM зав. №SB7- 24120131, EFC31B1H2-1000M зав. №SB7- 24120132, EFC31B1H2- 1000TM зав. №SB7-24070881-2, EFC31B1H2-1200M зав. №SB7- 24120133, EFC31B1H2- 1200NM зав. №SB7-24120650-2, EFC31B1H2- 1200TM зав. №SB7-24120135,

Фирма Fine Automation Co., Ltd., Ки тай

Фирма Fine Automation Co., Ltd., Ки тай

ОС

РТ-МП-600-2082025 «ГСИ. Уровнемер ы жидкости поплавковые EFC31B1H 2. Методика по верки»

3 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.07.2025

EFC31B1H2-1800M зав. №SB1- 25020561

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__  »   _____  2025 г. №   ¹⁷_°

Лист № 1 Регистрационный № 96223-25                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные AXIS

Назначение средства измерений

Тахеометры электронные AXIS (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

Описание средства измерений

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

К настоящему типу средств измерений относятся тахеометры электронные AXIS модификаций AXIS 1, AXIS 2, AXIS 3, AXIS 4, AXIS 4L, AXIS 4P, AXIS 9, AXIS 9L, AXIS 9P, AXIS 10, которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками

Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

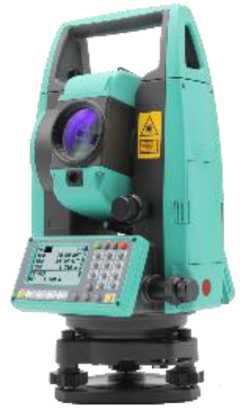

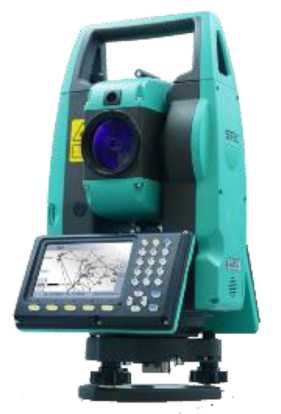

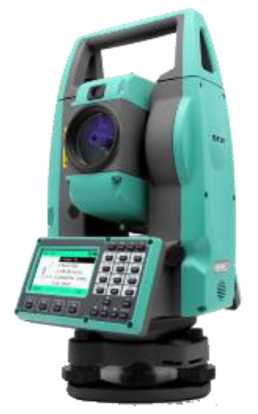

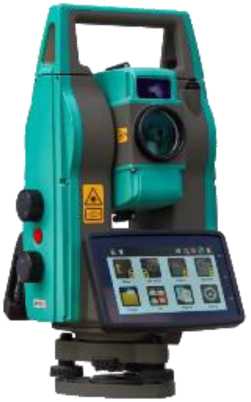

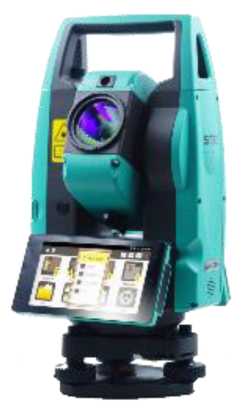

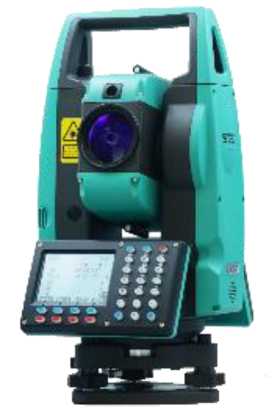

Общий вид тахеометров электронных AXIS представлен на рисунке 1.

Заводской номер в формате шестизначного числа наносится методом печати на лицевой стороне тахеометра. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

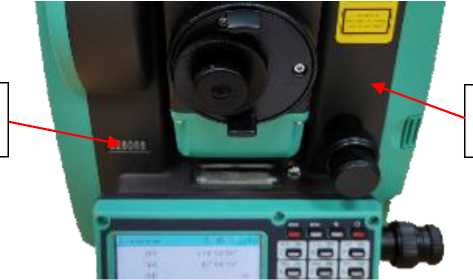

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.

С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Модификация	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Алгоритм вычисления цифрового идентификатора
Значение	AXIS 1	AXIS	241024	-
	AXIS 2	AXIS	24.09.04	-
	AXIS 3	AXIS	010-240720-006	-
	AXIS 4 AXIS 4L AXIS 4P	AXIS	20240913	-
	AXIS 9 AXIS 9L AXIS 9P	AXIS	20240414	-
	AXIS 10	AXIS	20241127	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	AXIS 1 AXIS 2 AXIS 3 AXIS 4 AXIS 9	AXIS 4L AXIS 9L	AXIS 4P AXIS 9P	AXIS 10
Диапазон измерений углов, градус1)	от 0 до 360
Диапазон измерений длин, м: - с призменным отражателем2) - с пленочным отражателем3) - без отражателя4)	от 1,5 до 5000,0 от 1,5 до 1800,0 от 1,5 до 1500,0	от 1,5 до 5000,0 от 1,5 до 2500,0 от 1,5 до 2000,0	от 1,5 до 5000,0 от 1,5 до 1200,0 от 1,5 до 1000,0	от 1,5 до 3500,0 от 1,5 до 1200,0 от 1,5 до 1000,0
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1)	±4		±2	±1
Допускаемое среднее квадратическое отклонение измерений углов, секунда1)	2		1	0,5
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - без отражателя	±2<2+240-6Ъ) 5) ±2<3+240-6Ъ) ±2<3+240-6Ъ)		±2-(1+1-10’6-L) ±2<3+240-6Ъ) ±2<3+240-6Ъ)
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - без отражателя - в диапазоне от 1,5 до 600,0 м включ. - в диапазоне св. 600 м	2+2-10’6-L 3+2-10’6-L 3+2-10’6-L 5+2-10’6-L		1+r10-6^L 3+2-10’6-L 3+2-10’6-L 5+2-10’6-L
Диапазон компенсации компенсатора, не менее, минута1)	±4
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)	±1
1) Градус, минута, секунда - единица измерений плоского угла. 2) Одна призма. 3) Измерения на отражающую пленку (90/90) мм с коэффициентом отражения не менее 90 %. 4) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %. 5) L - измеряемая длина, мм.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Модификация	AXIS 1 AXIS 2 AXIS 3	AXIS 4 AXIS 4L AXIS 4P AXIS 9 AXIS 9L AXIS 9P	AXIS 10
Угловое поле зрения зрительной трубы, минута1), не менее	90
Наименьшее расстояние визирования, м, не более	1,5
Дискретность отсчета: - углов, секунда1) - расстояний, мм	1 1
Напряжение питания от источника постоянного тока, В	7,4		14,4
Габаритные размеры (ДлинахШиринахВысота), мм, не более	206x200x353		255x235x430
Масса, кг	5,4	6	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -35 до +50 95		от -20 до +50 95
1) Минута, секунда - единица измерений плоского угла.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. (к-т, экз.)
Тахеометр электронный	AXIS	1 шт.
Транспортировочный кейс	-	1 шт.
Зарядное устройство	-	1 шт.
Кабель для зарядного устройства	-	1 шт.
Аккумуляторная батарея	-	2 шт.
Набор юстировочных инструментов	-	1 к-т
Защитный чехол от дождя	-	1 шт.
Плечевые ремни		2 шт.
Набор пленочных отражателей	-	1 к-т
Защитная крышка для объектива	-	1 шт.
Планшет (только для AXIS 10)	S PAD	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в:

- п. 4 «Измерение углов», п.5 «Измерение расстояний» документа «Тахеометры электронные AXIS 1. Руководство по эксплуатации»;

- п. 3 «Измерения» документа «Тахеометры электронные AXIS 2. Руководство по эксплуатации»;

- п. 6 «Измерения» документа «Тахеометры электронные AXIS 3. Руководство по эксплуатации»;

- п. 5.1 «Измерение» документа «Тахеометры электронные AXIS 4 (4L, 4P). Руководство по эксплуатации»;

- п. 4 «Измерения» документа «Тахеометры электронные AXIS 9 (9L, 9P). Руководство по эксплуатации»;

- п. 4 «Измерения» документа «Тахеометры электронные AXIS 10. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 8.5.1, 8.5.2, 8.6.1, 8.6.2, 8.6.3)

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

Стандарт предприятия «Тахеометры электронные AXIS»

Правообладатель

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China

E-mail: support@stecprecision.com

Изготовитель

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China

E-mail: support@stecprecision.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__  »   _____  2025 г. №   ¹⁷_°

Лист № 1 Регистрационный № 96224-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи влажности и температуры MHTGE373EX

Назначение средства измерений

Преобразователи влажности и температуры MHTGE373EX (далее по тексту — преобразователи) предназначены для измерений температуры и относительной влажности воздуха.

Описание средства измерений

Принцип действия основан на изменении диэлектрической проницаемости гигроскопичного полимерного слоя (ёмкостной метод для влажности) и температурно-зависимого сопротивления металлических (RTD) или полупроводниковых (термисторы) элементов. Эти изменения преобразуют результаты измерений в аналоговые (4-20 мА, 0-10 В) или цифровые (RS485) сигналы.

Конструктивно преобразователи представляют собой блок преобразователя с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с дисплеем или без него. Дисплей отображает измеренные значения температуры и относительной влажности.

Преобразователи различаются по конструктивному исполнению (настенное W или канальное D) и метрологическим характеристикам, указанным в таблице 1.

Преобразователи имеют следующую структуру условного обозначения: MHTGE373EX/X1/X2/X3/X4/X5, где

Xi - исполнение (W-настенное, D-канальное)

X2 - выходной сигнал

X3 - диапазон измерений температуры

X4 - диапазон измерений относительной влажности

X5 -ЖК-дисплей (при наличии)

Заводские номера преобразователей в виде буквенно-цифрового обозначения наносятся методом лазерной гравировки на информационную табличку, прикреплённую к блоку преобразователя.

Общий вид преобразователей и место крепления информационной таблички представлен на рисунке i.

Нанесения знака поверки на средство измерений не предусмотрено.

Пломбирование преобразователей не предусмотрено.

Место крепления металлического шильдика

MHTGE373EX/D/4-20/-40-120/10-98/LCD

Температура: -40-120 °C Влажность: 10-98 %

***‘±***1   1 Ex db IIC Тб Gb

Ex tb IIIC T85°C Db

Рисунок 2 - Общий вид информационной таблички и место нанесения заводского номера

Программное обеспечение

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные отсутствуют.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений относительной влажности, %	от 10 до 98
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %	±2,0; ±3,0; ±4,5
Диапазон измерений температуры, °С: - для исполнения W - для исполнения D	от -20 до +80 от -40 до +120
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2; ±0,5
Примечание - Указаны предельные значения диапазонов измерений. Конкретные диапазоны и погрешность измерений указаны в паспорте на изделие

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Выходной аналоговый сигнал: - постоянный ток, мА	4-20
- напряжение, В	0-10
Выходной цифровой сигнал	MODBUS / RS485
Напряжение питания постоянного тока, В	24
Диаметр корпуса, мм, не более	104
Масса, кг, не более	2
Маркировка взрывозащиты	1Ex db IIC T6 Gb Ex tb IIIC T85°C Db
Условия эксплуатации: - температура окружающей среды, °С:	от -20 до +80
- относительная влажность, %	от 10 до 98
- атмосферное давление, кПа	от 84 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	170000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь влажности и температуры	МШПЕ373ЕХ	1 шт.
Руководство по эксплуатации	МНТОЕ373ЕХ.01.РЭ	1 экз.
Паспорт	МНТОЕ373ЕХ.01.ПС	1 экз.
Примечание - Обозначение в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации MHTGE373EX.01.РЭ

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»

ТУ 27.11.21-001-46241855-2024 «Преобразователи влажности и температуры MHTGE373EX. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ОЛИЛ»

(ООО «ОЛИЛ»)

ИНН 7714883756 Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1

Изготовитель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)

ИНН 7714883756

Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ.П, ком. 15, оф. 1

Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, Энгельса 7/15 помещ. 10

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   ввгувтв 2025 г. № 1710

Лист № 1 Регистрационный № 96225-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163

Назначение средства измерений

Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Описание средства измерений

Конструктивно антенны представляют собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.

Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Антенны подключаются к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.

Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.

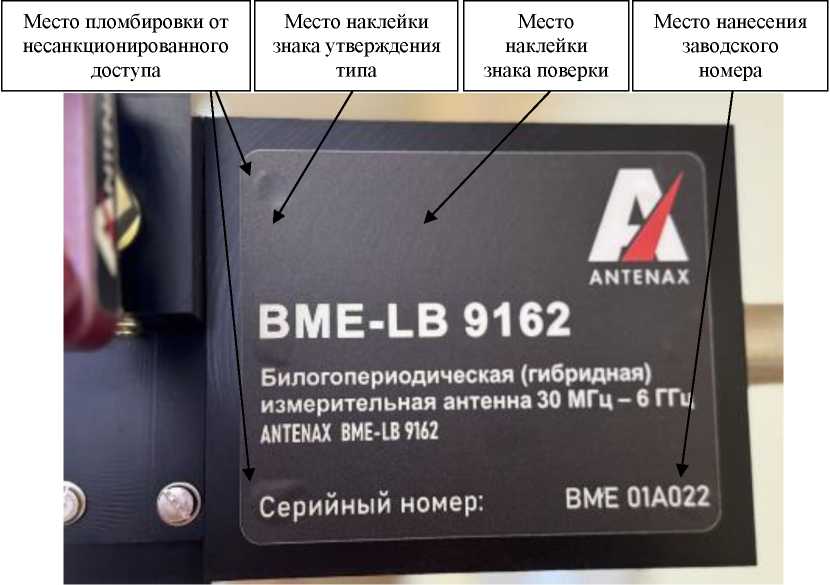

Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунке 4. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится на корпус антенны в виде наклейки в формате «BME ХХХХХХ».

Рисунок 2 - Общий вид антенны BME-LB 9162

Рисунок 3 - Общий вид антенны BME-LB 9163

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики антенн

Наименование характеристики	Значение
Диапазон рабочих частот, МГц BME-LB 9161	от 30 до 2200
BME-LB 9162	от 30 до 7500
BME-LB 9163	от 30 до 4200
Коэффициент калибровки антенны, дБ (м-1) BME-LB 9161	от 5 до 38
BME-LB 9162	от 5 до 50
BME-LB 9163	от 5 до 45
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более	± 2
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот свыше 200 МГц, не более	2,0

Таблица 2 - Технические характеристики антенн

Наименование характеристики	Значение
Тип выходного соединителя	N-тип (розетка)
Максимальная подводимая мощность, Вт	100
Номинальное выходное сопротивление, Ом	50
Масса, кг, не более BME-LB 9161	3,0
BME-LB 9162	3,5
BME-LB 9163	3,5

Наименование характеристики	Значение
Габаритные размеры (длина х высота х ширина), мм, не более BME-LB 9161	1160х620х1500
BME-LB 9162	1290x620x1500
BME-LB 9163	1290x620x1500
Рабочие условия эксплуатации: температура окружающего воздуха, °С	от + 15 до + 25
относительная влажность окружающего воздуха, при температуре +25 °С, %	до 80
атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

п/п	Наименование	Обозначение	Количество, шт.
1	Антенна                 измерительная билогопериодическая	BME-LB 9161 (BME-LB 9162 BME-LB 9163)	1
2	Футляр (чемодан-кейс) |(	-	1
3	Руководство по эксплуатации	-	1 экз.
4	Паспорт	-	1 экз.
!) - поставляется по согласованию с заказчиком.

Сведения о методиках (методах) измерений

приведены в части 7 «Порядок работы» документа «Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры

Технические условия БМСП.464651.001 ТУ

Правообладатель

Общество с ограниченной ответственностью «БМ Эксперт»

(ООО «БМ Эксперт»)

ИНН 9706002711

Юридический адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284

Телефон (факс): +7 (499) 383-16-15

E-mail: info@bmexpert.ru

Изготовитель

Общество с ограниченной ответственностью «БМ Эксперт»

(ООО «БМ Эксперт»)

ИНН 9706002711

Адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284

Телефон (факс): +7 (499) 383-16-15

E-mail: info@bmexpert.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »   августа 2025 Г. №   ¹⁷_°

Лист № 1 Регистрационный № 96226-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные ST

Назначение средства измерений

Датчики весоизмерительные тензорезисторные ST (далее - средство измерений) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Описание средства измерений

Принцип действия средств измерений основан на изменении электрического сопротивления соединенных по мостовой схеме тензорезисторов при возникновении деформации упругого элемента средства измерений под действием прилагаемой нагрузки. При подаче внешнего напряжения, изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Средства измерений представляют собой датчики весоизмерительные с цифровым выходным сигналом, оснащенные аналого-цифровым преобразователем и являющиеся весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013); вид прикладываемой нагрузки - сжатие). Средства измерений включают в себя следующие основные части, заключённые в герметичный кожух:

• - упругий элемент, выполненный из алюминия или нержавеющей стали, и наклеенные на него тензорезисторы, соединенные по мостовой схеме, элементы температурной компенсации;

• - аналого-цифровой преобразователь;

• - элементы электрического соединения тензорезисторов и аналого-цифрового преобразователя и сигнальный кабель.

Модификации средств измерений имеют обозначения вида:

ST[1]-D-[2]

где:

ST - обозначение типа датчиков;

• [1] - условное обозначение формы исполнения датчика:

HB - форма шайбы (вид прикладываемой нагрузки - сжатие);

обозначение отсутствует - для модификаций в форме колонны (вид прикладываемой нагрузки - сжатие);

D - условное обозначение цифрового выходного сигнала;

• [2] - значение максимальной нагрузки, т (в соответствии с таблицей 1).

Общий вид средств измерений приведен на рисунке 1.

Рисунок 1 — Общий вид средств измерений (примеры)

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде наклейки, разрушаемой при снятии, наносится на корпус средств измерений и содержит следующие основные данные:

• - наименование, торговую марку изготовителя;

• - обозначение модификации;

• - заводской (серийный) номер (в цифро-буквенном формате);

• - обозначение класса точности по ГОСТ 8.631-2013;

• - значение максимальной нагрузки (Emax), т;

• - значение минимальной нагрузки (Emin), т;

• - значение минимального поверочного интервала (Vmin), кг;

• - предельные значения температуры;

• - обозначение вида нагрузки, прикладываемой к датчику;

• - знак утверждения типа;

• - дата выпуска.



  Датчик ST-D-

  Заводской Ns____________

  СЗ|Т=-40/40С

  Emax =__г Emin =__,т; Vmin =__кг

  Elim = __т; Pic = 0,8;

  Дата выпуска: 20 Г.

  ST-D

Датчик STH8-D-

Заводской Ns___________

СЗ |Т--40/40С

Emax =__г Emin =__т; Vmin =__кг

Elim =__т; Pic = 0,8;

Дата выпуска: 20 г.

STHB-D

Рисунок 2 - Общий вид (пример) маркировочных табличек средств измерений

Пломбировка средств измерений и нанесение на них знака поверки не предусмотрены.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	ST-D-[2]	STHB-D-[2]
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000)	С
Максимальное число поверочных интервалов («max)	3000
Максимальная нагрузка (Emax), т	1; 3, 5; 10; 20; 30; 50; 100
Минимальный поверочный интервал (Vmin)	Emax / 10000
Минимальная статическая нагрузка (Emin), % от Emax	0
Предел допустимой нагрузки (Eum), % от Emax	150

Наименование характеристики	Значение
	ST-D-[2]	STHB-D-[2]
Невозврат выходного сигнала при возврате к
минимальной нагрузке, выраженный через	3000
относительный параметр Z
Доля от пределов допускаемой погрешности весов (PLC)	0,8

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное входное знакопеременное напряжение или напряжение (питания) постоянного тока, В	10
Схема подключения средств измерений	четырех- или шестипроводная
Предельные значения температуры, °С	от -40 до +40
Классификация (маркировка) по влажности	CH

Таблица 3 - Габаритные размеры датчиков ST

£max, т	Габаритные размеры, мм, не более
	ST-D		STH	B-D
	Высота	Диаметр	Высота	Диаметр
1, 3, 5	100	85	60	110
10, 20, 30, 50	160	90	80	120
100	200	110	110	170

Таблица 4 - Основные технические характеристики (масса)

£max, т	Масса, кг, не более
1, 3, 5	3
10, 20, 30, 50	5
100	10

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик весоизмерительный тензорезисторный	ST-[1]-D-[2]	1 шт.
Руководство по эксплуатации. Паспорт	427378-031-15285126-24 ПС РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 10 документа ПС РЭ 427378-031-15285126-24 «Датчики весоизмерительные тензорезисторные ST. Руководство по эксплуатации. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»

ТУ 427378-031-15285126-24 «Датчики весоизмерительные тензорезисторные ST. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод»

(ООО «ЮУВЗ»)

ИНН 0256013376 Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, к.6

Телефон/факс: +7(34792) 4-71-08, 4-71-09

адрес электронной почты: zavod@uuvz.ru

Изготовитель

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод»

(ООО «ЮУВЗ»)

ИНН 0256013376

Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, к.6

Адрес места осуществления деятельности: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1

Телефон/факс: +7(34792) 4-71-08, 4-71-09

Адрес в Интернет: www.uuvz.ru

Адрес электронной почты: zavod@uuvz.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ Ростест»)

Юридический адрес: 117418, Российская Федерация, г. Москва, Нахимовский пр-кт, 31

Адрес места осуществления деятельности: 119361, Российская Федерация, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Адрес в Интернет: www.rostest.ru

Адрес электронной почты info@rostest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «76   » августа 2025 Г. №   _^⁷⁷⁰

Лист № 1 Регистрационный № 96227-25                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы мониторинговые измерительные Константа АЭМ

Назначение средства измерений

Комплексы мониторинговые измерительные Константа АЭМ (далее - комплексы Константа АЭМ) предназначены для измерений амплитуды и длительности импульсов, поступающих от преобразователей акустической эмиссии, не входящих в состав комплексов, усиления входных сигналов напряжения для автоматизированного сбора и обработки информации с целью оценки технического состояния опасных производственных объектов.

Описание средства измерений

Принцип действия комплексов Константа АЭМ основан на аналогово-цифровом преобразовании напряжения электрического тока, электрических сигналов акустической эмиссии (далее - АЭ), поступающих от преобразователей акустической эмиссии (далее - ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.

Комплексы Константа АЭМ представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной информации и информации о техническом состоянии опасных производственных объектов. Комплексы Константа АЭМ выполнены на базе модулей многофункциональных измерительных семейства ИМ (далее - модулей ИМ), каскадируемых в линии. Каждый модуль ИМ содержит измерительные узлы различных типов, включающие в себя аналоговый тракт, аналогово-цифровой преобразователь (далее - АЦП), узел электропитания и коммуникационный узел для передачи данных в цифровом виде на блоки сбора и обработки данных семейства БОД (далее - блоки БОД).

Блоки БОД выполнены на базе компьютера и размещаются в промышленной стойке или ином корпусе.

Помимо блоков БОД и модулей ИМ в состав комплексов Константа АЭМ входят следующие устройства:

• - концентраторы семейства КД (далее - концентраторы КД) для обеспечения электропитанием линий модулей ИМ совместно с информационным обменом и сбором данных с модулей ИМ, а также для преобразования данного интерфейса в стандартный интерфейс Ethernet;

• - предусилители сигналов семейства ПУ (далее - предусилители ПУ).

Наименование подключаемых устройств отражает их внутренние особенности и набор дополнительных опций и формируется по принципу:

ИМЯ Л’/'PR,

где ИМЯ - обозначение конкретного устройства:

БОД - блок БОД;

ИМ - модуль ИМ;

ПУ - предусилитель ПУ;

КД - концентратор КД;

YZ - номер модификации, который может принимать значения от 01 до 99;

PR - опции (P и R могут принимать цифровые значения от 0 до 9 или буквенные от A до Z или могут отсутствовать);

• □ - дополнительное обозначение характеристик, зависящее от конкретного устройства, приведено ниже:

• - для блоков БОД:

• □ - тип исполнения:

A - наличие в составе блока БОД программного обеспечения (далее - ПО) для сбора и обработки акустико-эмиссионной и дополнительной информации;

C - наличие в составе блока БОД контроллера управления;

AC - наличие в составе блока БОД и ПО для сбора и обработки акустико-эмиссионной и дополнительной информации, и контроллера управления.

• - для модулей ИМ:

• □ - (Ex)-AA(i)-BB(i)-CC(i),

где AA, BB, CC - тип и опционально модификация измерительного узла № 1, 2, 3 соответственно:

AEn - узел AE модификации n;

x - отсутствие узла;

Ex - обозначение взрывозащищенного исполнения (опционально).

Модификация n кодирует количество измерительных каналов соответствующего узла, а также может обозначать их тип и способ внешнего подключения.

Символ i обозначает наличие одной или нескольких искробезопасных цепей соответствующего узла.

• - для предусилителей ПУ:

□ - (Ex)(TiTo)(LF/HF)(C)(D)(W),

где Ti и To - тип входного и выходного разъемов соответственно:

B - в случае разъема BNC;

S - в случае разъема WEIPU SF1213 (данные обозначения отсутствуют по умолчанию при установленных кабельных вводах);

LF/HF - низкочастотный или высокочастотный соответственно (данное обозначение отсутствует по умолчанию при стандартном диапазоне частот);

C - наличие функции калибровки;

D - наличие функции цифрового обмена с модулем ИМ;

W - повышенная степень защиты от воды;

Ex - обозначение взрывозащищенного исполнения (опционально).

• - для концентраторов КД:

□ - Ex - обозначение взрывозащищенного исполнения (опционально).

Количество модулей ИМ указывается в формуляре на комплексы Константа АЭМ. Состав модулей ИМ определяет общее количество измерительных каналов, которое указывается в паспорте на модули ИМ.

Комплексы Константа АЭМ имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы Константа АЭМ позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.

Различные функции и режимы работы комплексов Константа АЭМ активируются и управляются с помощью специализированного программного обеспечения.

Заводской номер комплекса Константа АЭМ наносится на корпус блоков БОД на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Заводской номер устройств из состава комплекса Константа АЭМ наносится на корпус устройств на маркировочную наклейку любым технологическим способом в виде цифрового кода.

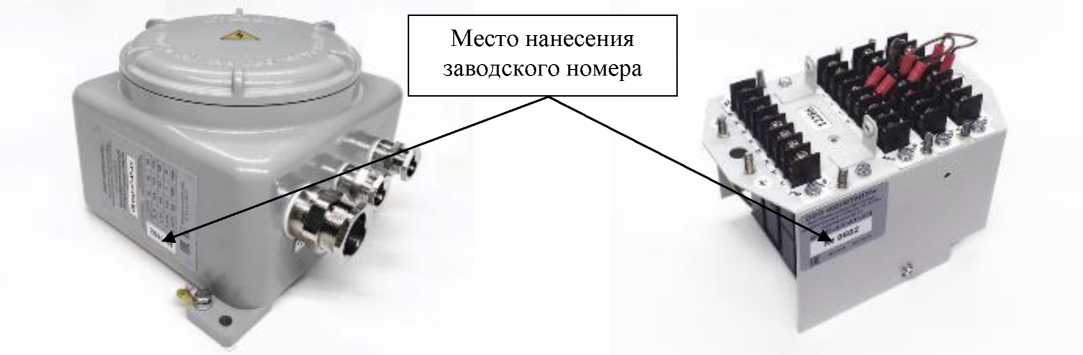

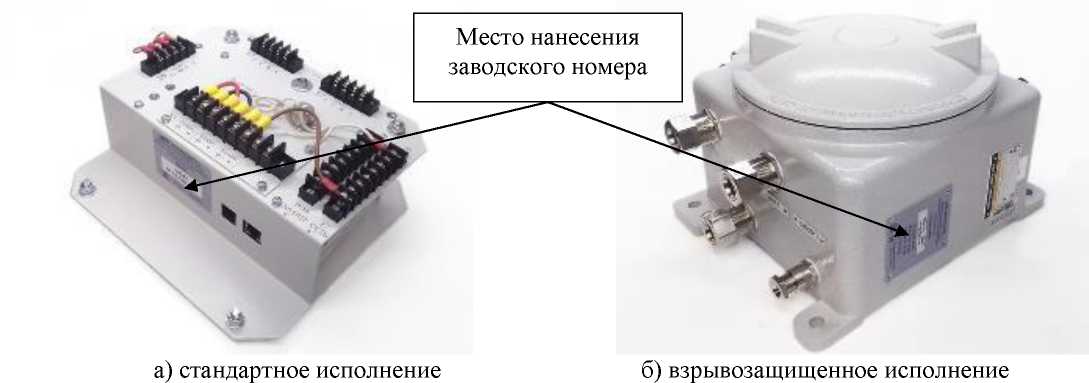

Общий вид комплексов Константа АЭМ и входящих в их состав устройств с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-4. Нанесение знака поверки на комплексы Константа АЭМ не предусмотрено. Пломбирование мест настройки (регулировки) комплексы Константа АЭМ не предусмотрено.

ООО .КОНСТАИМ.

■и

Рисунок 1 - Общий вид блоков БОД из состава комплекса Константа АЭМ с указанием места нанесения знака утверждения типа, места нанесения заводского номера комплекса Константа АЭМ, блока БОД

Программное обеспечение

Программное обеспечение комплексов Константа АЭМ является специализированным и предустановленным.

ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов Константа АЭМ.

ПО разделено на метрологически значимую и метрологически незначимую части. Метрологические характеристики комплексов Константа АЭМ нормированы с учетом влияния метрологически значимой части ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО комплексов Константа АЭМ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	Constanta DATA AEM
Номер версии (идентификационный номер ПО), не ниже	1.x
Цифровой идентификатор ПО	-
Примечание - x - номер версии метрологически незначимой части ПО, «х» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модули ИМ
Измерительные каналы узлов AE
Диапазон номинальных рабочих частот1, кГц	от 0,0005 до 500,0000
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %	±10
Неравномерность   амплитудно-частотной   характеристики   в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Динамический диапазон измерений амплитуды импульса2, дБ, не менее	66
Пределы допускаемой абсолютной погрешности измерений амплитуды импульса (на среднегеометрической частоте), дБ	±1
Диапазон измерений длительности импульса, мкс	от 1 до 65000
Пределы допускаемой абсолютной погрешности измерений длительности импульса, мкс	±1
Предусилители ПУ
Диапазон входного сигнала, В	от -0,05 до +0,05
Коэффициент усиления, дБ	20
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ	±1
Диапазон номинальных рабочих частот, кГц	от 1 до 650
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %	±10
Примечания: 1 - номинальный диапазон рабочих частот выбирается (программируется) в пределах указанного диапазона рабочих частот и приводится в паспорте на модуль; 2 - конкретное значение приводится в паспорте на модуль.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Модули ИМ
Количество измерительных узлов в одном модуле, шт., не более	3
Измерительные каналы узлов AE
Количество измерительных каналов в одной линии модулей, шт., не более	24
Количество измерительных каналов в одном узле, шт.	1
Напряжение питания постоянного тока внешних устройств1, В	от 5 до 24
Напряжение питания постоянного тока, В	от 36 до 54
Потребляемая мощность, Вт, не более	12
Габаритные размеры (длинахширинахвысота), мм, не более: - в не взрывозащищенном исполнении - во взрывозащищенном исполнении без учета кабельных вводов	150x90x100 300x250x160
Масса, кг, не более: - в не взрывозащищенном исполнении - во взрывозащищенном исполнении без учета кабельных вводов	1,5 8
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +60
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты модулей во взрывозащищенном исполнении	1Ex db [ib] IIC T6 Gb X, 1Ex db IIC T6 Gb X
Предусилители ПУ
Напряжение питания постоянного тока, В 1,2	от 5 до 24
Потребляемая мощность, Вт, не более	0,6
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации 01 - для модификации 02	85x30x35 95x60x50
Масса, кг, не более: - для модификации 01 - для модификации 02	0,15 0,3
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +85
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015: - для исполнения W - для остальных исполнений	IP66 IP64
Маркировка взрывозащиты предусилителей во взрывозащищенном исполнении	1Ex ib IIC T5 Gb X
Примечания: 1 - конкретное значение приводится в паспорте на модуль/предусилитель; 2 - диапазон номинальных значений.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	15
Средняя наработка на отказ, ч	140000

Знак утверждения типа

наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на корпус блока БОД любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс мониторинговый измерительный	Константа АЭМ	1 шт.*
Формуляр	УАЛТ.266.5000.00ФО	1 экз.**
Руководство по эксплуатации	УАЛТ.266.5000.00РЭ	1 экз.
Комплект программного обеспечения	-	1 шт.
Комплект соединительных кабелей	-	1 шт.
Примечания: * - состав в соответствии с заказом; ** - приложением к формуляру являются паспорта на модули, входящие в состав
комплекса.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и работа» документа УАЛТ.266.5000.00РЭ «Комплекс мониторинговый измерительный Константа АЭМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.45-053-27449627-2024 «Комплекс мониторинговый измерительный Константа АЭМ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «КОНСТАНТА»

(ООО «КОНСТАНТА»)

Адрес юридического лица: 198097, г. Санкт-Петербург, Огородный пер., д. 21, лит. А, офис 404

ИНН 7805666639

Изготовитель

Общество с ограниченной ответственностью «КОНСТАНТА»

(ООО «КОНСТАНТА»)

Адрес: 198097, г. Санкт-Петербург, Огородный пер., д. 21, лит. А, офис 404 ИНН 7805666639

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _вгу_г_ 2025 г. №   17_0

Лист № 1 Регистрационный № 96228-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские TD

Назначение средства измерений

Дифрактометры рентгеновские TD (далее по тексту - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.

Описание средства измерений

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.

Дифрактометры выпускают в двух модификациях TD-3500 и TDM-10. Конструктивно дифрактометры модификации TD-3500 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-10 - настольные приборы.

Дифрактометры модификаций TD-3500 и TDM-10 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3500 оснащены сенсорным экраном, с помощью которого возможно осуществлять управлением дифрактометром, а дифрактометры модификации TDM-10 могут быть оснащены сенсорным экраном опционально.

Серийный номер в формате цифрового или цифро - буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование дифрактометров не предусмотрено.

Общий вид дифрактометров представлен на рисунках 1 и 2.

Общий вид идентификационных табличек представлен на рисунке 3.

Рисунок 3 - Общий вид идентификационных табличек дифрактометров

Программное обеспечение

Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение «X - Ray Diffractometer Data Collector» является специализированным ПО дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.

Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	X - Ray Diffractometer Data Collector
Номер версии (идентификационный номер) ПО	не ниже 1.21.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Модификация TDM-10	Модификация TD-3500
Диапазон измерений углов дифракции 29	от 0 ° до 150 °	от 0 ° до 160 °
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29	±0,02

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
	Модификация TDM-10	Модификация TD-3500
Диапазон показаний углов дифракции 29	от -110 ° до +154 °	от - 110 ° до + 160 °
Геометрия съемки	Брегг-брентано 9-9
Материал анода рентгеновской трубки	Cu / Fe / Co / Cr / Mo/W
Габаритные размеры(ДхВхШ), мм, не более	790 х 670 х 840	1280х 820х1800
Масса, кг, не более	100	770
Мощность рентгеновской трубки, кВт	2,4
Радиус гониометра, мм	150	от 150 до 285
Тип детектора	Точечный 0D
Мощность генератора, кВт	1,2	3,0
Тип охлаждения	Внешний охладитель вода-воздух
Напряжение электропитания, В	от 210 до 230
Частота переменного тока, Гц	от 49 до 51

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
- температура эксплуатации, ° С	от +10 до +30
- относительная влажность воздуха, %	от 30 до 70

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт.
Дифрактометр рентгеновский	TD-3500; TDM-10	1
Руководство по эксплуатации	-	1
Персональный компьютер с предустановленным ПО	-	1

Сведения о методиках (методах) измерений

приведены в разделе 4.3 «Обзорное сканирование» руководства по эксплуатации дифрактометров.

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия изготовителя Dandong Tongda Science & Technology Co., Ltd., Китай

Правообладатель

Dandong Tongda Science & Technology Co., Ltd., Китай

Адрес: NO.70-29, WenQing Road, Xicheng District, Dandong City, China

Изготовитель

Dandong Tongda Science & Technology Co., Ltd., Китай

Адрес: NO.70-29, WenQing Road, Xicheng District, Dandong City, China

Адрес места осуществления деятельности: West Of Building 17, Instrument Ind. Zone, Xicheng District, Dandong City, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 26 »    гю^ста 2025 Г. №   __70

Лист № 1 Регистрационный № 96229-25                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства проверки автомата ввода резерва УП-АВР

Назначение средства измерений

Устройства проверки автомата ввода резерва УП-АВР (далее - устройства) предназначены для измерений времени срабатывания защиты автомата ввода резерва и воспроизведений электрического сопротивления.

Описание средства измерений

Принцип действия устройств основан на подсчёте количества тактовых импульсов, задаваемых кварцевым генератором, с момента подключения нагрузочного резистора между фазной цепью автомата ввода резерва и заземляющей клеммой до момента пропадания выходного напряжения автомата ввода резерва. Срабатывание автомата ввода резерва происходит при подключении нагрузочных сопротивлений постоянного тока различного номинала между фазной цепью автомата ввода резерва и заземляющей клеммой.

Корпуса устройств состоят из верхней и нижней частей, соединённых винтами через герметизирующую прокладку. На корпусах устройств размещён переключатель сопротивлений, кнопка «Запуск», разъём для подключения калибровочного кабеля и постоянно подключённый жгут для соединения с автоматом ввода резерва. На фронтальной(передней) панели устройств расположены светодиодный индикатор счёта времени отключения (время в секундах), светодиодный индикатор номинала подключённой нагрузки (сопротивление в кОм) и светодиодный индикатор готовности к проведению измерений (надпись «Готов»). К задней панели устройств прикреплена рамка для переноски устройств. В процессе работы питание устройств осуществляется от подключённого автомата ввода резерва.

Корпуса устройств изготавливают из угленаполненного антистатического пластика и окрашивают в цвета, которые определяет изготовитель.

На верхнюю панель корпуса прикреплена маркировочная планка с нанесёнными на неё методом лазерной гравировки (или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройств, возможность прочтения и сохранность в процессе эксплуатации) заводским номером и знаком утверждения типа. Заводской номер устройств имеет цифровой формат.

Конструкцией не предусмотрено нанесение знака поверки на устройства.

Устройства пломбируют пломбировочным материалом с оттиском предприятия-изготовителя на одном из винтов крепления разъёма к корпусу и на винте, стягивающем верхнюю и нижнюю части корпуса, для исключения несанкционированного доступа к внутренним частям без нарушения пломбы.

Корпус и рамка устройств окрашиваются в цвета, которые определяет изготовитель.

Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведён на рисунке 1.

1

2

3

Рисунок 1 - Общий вид устройства с указанием мест нанесения заводского номера (1), знака утверждения типа (2) и пломбирования (3)

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений времени срабатывания защиты автомата ввода резерва, с	от 0 до 0,99
Пределы допускаемой абсолютной погрешности измерений времени срабатывания защиты автомата ввода резерва, с	±0,02
Воспроизводимые значения электрического сопротивления, кОм	1; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, %	±2

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания переменного тока частотой (50±1) Гц, В	от 360 до 450
Маркировка взрывозащиты	PB Ex sb I Mb X
Габаритные размеры, мм, не более:
- высота	300
- ширина	180
- глубина	130
Масса, кг, не более	10
Условия эксплуатации:
- температура окружающего воздуха, °С	от -10 до +40
- относительная влажность воздуха при +35 °С, %, не более	80

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	10 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на маркировочную планку устройства методом лазерной гравировки.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство проверки автомата ввода резерва УП-АВР	ТИС 36.9.12.00.000	1 шт.
Кабель калибровочный	ТИС 36.9.12.00.097	1 шт.
Паспорт	ТИС 36.9.12.00.000 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Проверка АВР» паспорта ТИС 36.9.12.00.000 ПС.

Нормативные документы, устанавливающие требования к средству измерений:

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ТУ 26.51.43.177-045-84532995-2024 Устройства проверки автомата ввода резерва УП-АВР. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Интелмайн»

(ООО «Интелмайн»)

ИНН 6670195772

Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96(б), офис 15

Изготовитель

Общество с ограниченной ответственностью «Интелмайн»

(ООО «Интелмайн»)

ИНН 6670195772

Адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96(б), офис 15

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в Реестре аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «_   »   августа   2025 Г. № ¹⁷⁷⁰

Регистрационный № 96230-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости лопастные МКА Master

Назначение средства измерений

Счетчики жидкости лопастные МКА Master (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.

Описание средства измерений

Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Счётчики состоят из первичного преобразователя расхода и механического сумматора или электронного блока.

Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объема жидкости, прошедшей через счетчик, в механическом сумматоре индицируется на роликовом счетном устройстве или на жидкокристаллическом дисплее электронного блока.

Счётчики изготавливаются в четырех модификациях, отличающихся циклическими объёмами, способами подключения, а также типом устройства индикации: MKA 800 Master, MKA 2290 Master, MKA 3350 Master, МКА 3351 Master.

Общий вид счетчиков представлен на рисунке 1.

Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, пропущенную через специальные отверстия винтов крепления, и пломбировочной мастике (свинец), препятствующей отвинчиванию винтов крепления, расположенных на корпусе счетчика, механическом сумматоре и электронном блоке.

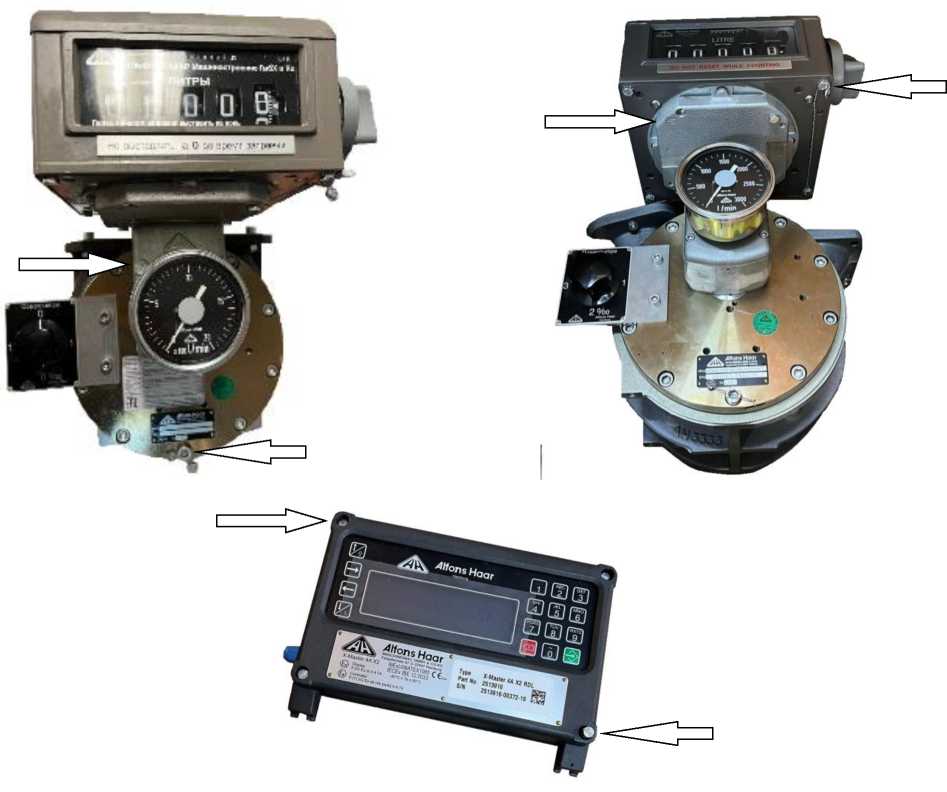

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер счетчика в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, фотохимическим способом.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Программное обеспечение

Программное обеспечение счетчиков является встроенным, у счетчиков, оснащённых электронным блоком.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений и хранения в энергонезависимой памяти результатов измерений.

Метрологические характеристики счетчика нормированы с учетом влияния программного обеспечения.

Защита программного обеспечения счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим пломбированием и установкой пароля. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения X-Master

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	IGELZ
Номер версии (идентификационный номер) ПО	не ниже 4.X-XX
Цифровой идентификатор ПО	-
1) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	МКА 800 Master	МКА 2290 Master	МКА 3350 Master, МКА 3351 Master
Диапазон объемного расхода жидкости, м3/ч	от 3 до 72	от 4,8 до 120	от 6 до 180
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке, %	±0,15

Таблица 3 - Основные технические характеристики
Наименование характеристики	Значение
Модификация	МКА 800 Master	МКА 2290 Master	МКА 3350 Master, МКА 3351 Master
Измеряемая среда	жидкость (нефтепродукты)
Номинальный диаметр DN, мм	65	80	100
Циклический объем, дм3	0,8	2,29	3,35
Наибольшее избыточное давление жидкости, МПа	1,0
Диапазон вязкости жидкости, мм2/с	от 0,55 до 2000
Диапазон температуры жидкости, °C	от -40 до +50
Диапазон температуры окружающей среды, C	от -55 до +60
Габаритные размеры, мм, не более: - высота - ширина - длина с учетом дозатора	360 300 350	420 300 500	520 380 600
Масса, кг, не более	32	55	60
Таблица 4 - Показатели надежности
Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка на отказ, ч	35000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчики жидкости лопастные	МКА Master	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Описание работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация фирмы «Alfons Haar Maschinenbau GmbH & Co. KG», Германия

Правообладатель

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

Адрес: FangdieckstraBe 67 22547 Hamburg, Germany

Телефон (факс): (+49) 40 833 91-0

Web-сайт: www.alfons-haar.de

E-mail: info@alfons-haar.de

Изготовитель

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

Адрес: FangdieckstraBe 67 22547 Hamburg, Germany

Телефон (факс): (+49) 40 833 91-0

Web-сайт: www.alfons-haar.de

E-mail: info@alfons-haar.de

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от »   _____ 2025 г. №   ¹⁷_°

Лист № 1 Регистрационный № 96231-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZX9

Назначение средства измерений

Трансформаторы напряжения JDZX9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидной смолы (компаунда). Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.

Трансформаторы выпускаются в двух модификациях JDZX9-10G и JDZX9-35Q. Модификации трансформаторов отличаются габаритными размерами, классом напряжения, значением номинального напряжения первичной обмотки и наибольшим рабочим напряжением.

Нанесение знака поверки на трансформаторы не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку или методом лазерной гравировки в месте, указанном на рисунке 1.

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования-представлены на рисунке 1.

Место нанесения заводского номера

Место пломбирования

а)

б)

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

а) трансформатор напряжения JDZX9-10G

б) трансформатор напряжения JDZX9-35Q

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация трансформатора	JDZX9-10G	JDZX9-35Q
Значение номинального напряжения первичной обмотки и1ном, кВ	10/^3	35/\3
Значение номинального напряжения вторичных обмоток и2ном, В: - основной 1а, 1n - дополнительной da, dn	0,1/^3 0,1/3	o,1/V3 0,1/3
Классы точности вторичной обмотки для измерения по ГОСТ 1983-2015	0,2
Классы точности вторичной обмотки для защиты по ГОСТ 1983-2015	3P
Номинальные мощности вторичных обмоток с соБфз = 0,8 по ГОСТ 1983-2015, В^А

Наименование характеристики	Значение
Модификация трансформатора	JDZX9-10G	JDZX9-35Q
-для измерений	30
-для защиты	50
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
	JDZX9-10G	JDZX9-35Q
Масса, кг, не более	35	65
Габаритные размеры (длинахширинахвысота), мм, не более	358х185х273	390x270x493
Условия эксплуатации:
- температура окружающей среды, °С	от -25 до +40
- относительная влажность при комнатной температуре, %	95
Средняя наработка до отказа, ч, не менее	100000	100000
Средний срок службы, лет, не менее	15	15

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	JDZX9	1
Паспорт		1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZX9. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 07.08.2023 г. № 1554

Трансформаторы напряжения JDZX9. Стандарт предприятия

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _____ 2025 г. № ¹⁷_°

Лист № 1 Регистрационный № 96232-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LZZBJ9-12/185h/4s

Назначение средства измерений

Трансформаторы тока LZZBJ9-12/185h/4s (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до четырех вторичных обмоток.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Место нанесения заводского номера

Место пломбирования

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение трансформатора ином, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток 11ном по ГОСТ 7746-2015, А	1000
Номинальный вторичный ток Вном, А	1
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015	0,2S
Класс точности обмоток для защиты по ГОСТ 7746-2015	5Р
Номинальная вторичная нагрузка с cosф2 = 0,8 по ГОСТ 7746-2015, ВА	30
Номинальная предельная кратность вторичных обмоток для защиты Кном	30
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	50
Габаритные размеры (длинахширинахвысота), мм, не более	460х196х225
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, %	от -25 до +40 95
Средняя наработка до отказа, ч, не менее	100000
Средний срок службы, лет, не менее	15

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	LZZBJ9-12/185h/4s	1
Паспорт		1

Сведения о методиках (методах) измерений приведены в разделе 1 «Общие сведения» паспорта».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491

Трансформаторы тока LZZBJ9-12/185h/4s. Стандарт предприятия

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «76   » августа 2025 Г. №   _^⁷⁷⁰

Лист № 1 Регистрационный № 96233-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZ9-35Q

Назначение средства измерений

Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы - однофазные, индуктивные, не заземляемые, по принципу конструкции - опорные, с литой изоляцией.

Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.

Трансформаторы имеют до двух вторичных обмотки, смонтированные на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

К трансформаторам данного типа относятся трансформаторы с зав. № 42311015703001, 42311015703002, 42311015703008, 42311015703004, 42311015703007, 42311015703003, 42311015703005, 42311015703006, 42309264101008, 42309264101009, 42309264101010, 42309264101005.

Нанесение знака поверки на трансформаторы не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки в месте, указанном на рисунке 1.

Общий вид трансформаторов, место нанесения заводского номера и место пломбированияопредставлены на рисунке 1.

Место нанесения заводского номера

Место пломбирования

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	35
Значения номинального напряжения вторичной обмотки и2ном, В	100
Класс точности вторичной обмотки для измерения по ГОСТ 1983-2015	0,5
Номинальная мощность вторичной обмотки с соБфз = 0,8 по ГОСТ 1983-2015, В^А	60
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, оС	от -5 до +40
Габаритные размеры трансформатора (высота х ширина х длина), мм, не более	552 х 282 х 497
Масса, кг, не более	98
Средний срок службы, лет, не менее	15
Средняя наработка на отказ, ч, не менее	100000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	JDZ9-35Q	12
Паспорт	-	12

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZ9-35Q. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 07.08.2023 г. № 1554

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-37-29

Факс: +7 (495) 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «СВ »   августа 2025 г. №

Лист № 1 Регистрационный № 96234-25                                         Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТОАЗ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТОАЗ» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД) филиала ПАО «Россети Волга» - «Самарские распределительные сети», автоматизированные рабочие места персонала (далее - АРМ), сервер точного времени СТВ-01 (далее - СТВ), программное обеспечение (далее - ПО) ПК «Энергосфера» и каналообразующую аппаратуру.

• 3- й уровень - ИВК, включающий в себя сервер БД АО «ТОАЗ», АРМ, устройство синхронизации времени УСВ-2 (далее - УСВ), ПО «Пирамида 2000» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и (или) ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков измерительных каналов (далее - ИК) №27, №28 поступает на сервер БД филиала ПАО «Россети Волга» - «Самарские распределительные сети». На сервере БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков ИК №№ 1-26, 29-43 поступает на сервер БД АО «ТОАЗ», где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На ИВК второго уровня АИИС КУЭ ежесуточно выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов, передача информации о результатах измерений, состоянии средств измерений в формате XML-макетов в ИВК третьего уровня АИИС КУЭ с помощью электронной почты по сети Internet с использованием протокола TCP/IP.

На ИВК третьего уровня АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД АО «ТОАЗ» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее -ОРЭМ) и пр.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты по сети Internet.

ИВК третьего уровня АИИС КУЭ по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи с использованием протокола TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВК второго уровня АИИС КУЭ и ИВК третьего уровня АИИС КУЭ.

АИИС КУЭ оснащена:

• - СТВ в составе ИВК второго уровня АИИС КУЭ, предназначенным для измерения текущих времени/даты по сигналам спутниковых навигационных систем ГЛОНАСС/GPS с помощью приёмника ГЛОНАСС/GPS с периодической коррекцией собственных часов в блоке управления и вывода текущих времени/даты по цифровым каналам;

• -  УСВ в составе ИВК третьего уровня АИИС КУЭ, предназначенным для формирования информации о текущих значениях времени и календарной даты, синхронизации шкалы времени по сигналам спутниковых навигационных систем ГЛОНАСС/GPS и передачи этих данных через последовательный интерфейс RS-232 в автоматизированные информационно-измерительные системы, ПЭВМ.

СТВ обеспечивает автоматическую коррекцию часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети». Коррекция часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» проводится при расхождении часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» и времени СТВ более чем на ±1 с. Коррекция часов счетчиков ИК №27, №28 производится сервером БД филиала ПАО «Россети Волга» - «Самарские распределительные сети». Коррекция часов счетчиков ИК №27,  №28 проводится

при расхождении часов счетчиков ИК №27, №28 и времени сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» более чем на ±2 с.

УСВ обеспечивает автоматическую коррекцию часов сервера БД АО «ТОАЗ». Коррекция часов сервера БД АО «ТОАЗ» проводится при расхождении часов сервера БД АО «ТОАЗ» и времени УСВ более чем на ±1 с. Коррекция часов счетчиков ИК №№ 1-26, 29-43 производится сервером БД АО «ТОАЗ». Коррекция часов счетчиков ИК №№ 1-26, 29-43 проводится при расхождении часов счетчиков ИК №№ 1-26, 29-43 и времени сервера БД АО «ТОАЗ» более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий серверов БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1394) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД АО «ТОАЗ».

Программное обеспечение

В АИИС КУЭ используется:

1. ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1.1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1.1 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

2. ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1.2. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

Таблица 1.2 - Идентификационные данные ПО

Идентификацио нное наименование ПО	Номер версии (идентификацио ный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентифика тора ПО
1	2	3	4
CalcClients.dll	не ниже 1.0.0.0	E55712D0B1B219065D63DA949114DAE4	MD5
CalcLeakage.dll	не ниже 1.0.0.0	B1959FF70BE1EB17C83F7B0F6D4A132F
CalcLosses.dll	не ниже 1.0.0.0	D79874D10FC2B156A0FDC27E1CA480AC
Metrology.dll	не ниже 1.0.0.0	52E28D7B608799BB3CCEA41B548D2C83	MD5
ParseBin.dll	не ниже 1.0.0.0	6F557F885B737261328CD77805BD1BA7
ParseIEC.dll	не ниже 1.0.0.0	48E73A9283D1E66494521F63D00B0D9F
ParseModbus.dll	не ниже 1.0.0.0	C391D64271ACF4055BB2A4D3FE1F8F48
ParsePiramida.dll	не ниже 1.0.0.0	ECF532935CA1A3FD3215049AF1FD979F
SynchroNSLdll	не ниже 1.0.0.0	530D9B0126F7CDC23ECD814C4EB7CA09
VerifyTime.dll	не ниже 1.0.0.0	1EA5429B261FB0E2884F5B356A1D1E75

ПО «Пирамида 2000» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ / СТВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ ГПП-1 (Тольяттиазот), РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.15	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	ПС 110 кВ ГПП-1 (Тольяттиазот), РУ-6 кВ, 3 сек.ш. 6 кВ, Яч.34	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
3	ПС 110 кВ ГПП-1 (Тольяттиазот), РУ-6 кВ, 2 сек.ш. 6 кВ, Яч.24	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
4	ПС 110 кВ ГПП-1 (Тольяттиазот), РУ-6 кВ, 4 сек.ш. 6 кВ, Яч.45	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
5	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.15	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

1	2	3	4	5	6	7	8	9
6	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 3 сек.ш. 6 кВ, Яч.34	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
7	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 2 сек.ш. 6 кВ, Яч.24	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
8	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 4 сек.ш. 6 кВ, Яч.45	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 5000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
9	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.172	ТПОЛ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1261-08	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	±4,1 ±7,1
10	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 2 сек.ш. 6 кВ, Яч.252	ТЛШ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 11077-03	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
11	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 3 сек.ш. 6 кВ, Яч.321	ТЛШ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 11077-03	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
12	ПС 110 кВ ГПП-2 (Тольяттиазот), РУ-6 кВ, 4 сек.ш. 6 кВ, Яч.472	ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-08	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
13	ПС-69 6 кВ, РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.ф.11, КЛ-6 кВ ф.11	ТЛМ-10 Кл. т. 0,5 Ктт 400/5 Рег. № 2473-69	НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н

1	2	3	4	5	6	7	8	9
14	ТП-66 6 кВ, РУ-6 кВ, 2 сек.ш. 6 кВ, Яч.16	ТПЛМ-10 Кл. т. 0,5 Ктт 150/5 Рег. № 2363-68	НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	Г"-' -н -н
15	ГПП-10 110 кВ, РУ-6 кВ, яч.9	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
16	ГПП-10 110 кВ, РУ-6 кВ, яч.20	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
17	ГПП-10 110 кВ, РУ-6 кВ, яч.39	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
18	ГПП-10 110 кВ, РУ-6 кВ, яч.48	ТШЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 3000/5 Рег. № 67629-17	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
19	ГПП-10 110 кВ, РУ-6 кВ, яч.11	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 47958-11 ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт 100/5 Рег. № 38202-08	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н

1	2	3	4	5	6	7	8	9
20	ГПП-10 110 кВ, РУ-6 кВ, яч.40	ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт 100/5 Рег. № 38202-08	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
21	ГПП-10 110 кВ, РУ-6 кВ, яч.22	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 47958-11 ТПЛ-СЭЩ-10 Кл. т. 0,5S Ктт 100/5 Рег. № 38202-08	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
22	ГПП-10 110 кВ, РУ-6 кВ, яч.53	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 47958-11	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
23	ГПП-10 110 кВ, РУ-6 кВ, яч.26	ТПЛ-10-М Кл. т. 0,5 Ктт 200/5 Рег. № 47958-11	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
24	ГПП-10 110 кВ, РУ-6 кВ, яч.36	ТПЛ-10-М Кл. т. 0,5 Ктт 200/5 Рег. № 47958-11	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
25	ГПП-10 110 кВ, РУ-6 кВ, яч.23	ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-59	ЗНОЛ-СВЭЛ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 67628-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	±1,2 ±2,8	Г"-' -н -н

1	2	3	4	5	6	7	8	9
26	ПС 110 кВ ОСК, ЗРУ- 6 кВ, яч.6	ТПОЛ-10 Кл. т. 0,5 Ктт 800/5 Рег. № 1261-59	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 68841-17	ПСЧ-4ТМ.05М.01 Кл. т. 0,5S/1,0 Рег. № 36355-07	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	Г"-' -н -н
27	ПС 110 кВ Портовая, ЗРУ-6 кВ, 1 сек.ш., яч.7	ТПЛМ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 2363-68	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08	/ СТВ-01 Рег. № 86603-22	активная реактивная	±1,2 ±2,8	Г"-' -н -н
28	ПС 110 кВ Портовая, ЗРУ-6 кВ, 2 сек.ш., яч.19	ТПЛ-10 Кл. т. 0,5 Ктт 150/5 Рег. № 1276-59	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
29	ВРУ-1 (РП-2) 0,4 кВ, шкаф 5, гр.3, КЛ-0,4 кВ ПАО Мегафон	-	-	ПСЧ-3ТМ.05М Кл. т. 1,0/2,0 Рег. № 36354-07	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,0 ±2,0	±5,0 ±11,1
30	ВРУ-1 (РП-2) 0,4 кВ, шкаф 5, гр.7, КЛ-0,4 кВ ПАО Вымпел-Ком	-	-	ПСЧ-3ТМ.05М Кл. т. 1,0/2,0 Рег. № 36354-07		активная реактивная	±1,0 ±2,0	±5,0 ±11,1
31	ВРУ-1 (РП-2) 0,4 кВ, шкаф 5, гр.5, КЛ-0,4 кВ ПАО МТС	-	-	ПСЧ-3ТМ.05М Кл. т. 1,0/2,0 Рег. № 36354-07		активная реактивная	±1,0 ±2,0	±5,0 ±11,1
32	КТП ДК 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
33	КТП ДК 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н

1	2	3	4	5	6	7	8	9
34	КТП-1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,0 ±2,4	Г"-' -н -н
35	КТП-1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н
36	КТП-2 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н
37	КТП-2 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2	ТТИ-100 Кл. т. 0,5 Ктт 1500/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н
38	ТП 6 кВ Порт (БКТП-642), РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТШП М-0,66 У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 59924-15	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н
39	ТП 6 кВ Порт (БКТП-642), РУ-0,4 кВ, ввод 0,4 кВ Т-2	ТШП М-0,66 У3 Кл. т. 0,5 Ктт 1500/5 Рег. № 59924-15	-	ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	Г"-' -н -н
40	ПС-79 6 кВ, РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.4, КЛ-6 кВ	ТЛК10 Кл. т. 0,5 Ктт 200/5 Рег. № 9143-83	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-07	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н
41	ПС-79 6 кВ, РУ-6 кВ, 1 сек.ш. 6 кВ, Яч.6, КЛ-6 кВ	ТЛК10 Кл. т. 0,5 Ктт 200/5 Рег. № 9143-83	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-07	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08		активная реактивная	±1,2 ±2,8	Г"-' -н -н

1	2	3	4	5	6	7	8	9
42	ПС-79 6 кВ, РУ-6 кВ, 2 сек.ш. 6 кВ, Яч.15, КЛ-6 кВ	ТЛК10 Кл. т. 0,5 Ктт 200/5 Рег. № 9143-83	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-07	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08	УСВ-2 Рег. № 82570-21 /	активная реактивная	±1,2 ±2,8	±4,1 ±7,1
43	ЩУ-0,23 кВ ГРПБ-2, КВЛ-0,23 кВ ПС-29 -ГРПБ-2	-	-	СЭБ-1ТМ.02Д.02 Кл. т. 1,0 Рег. № 39617-08		активная	±1,0	±5,0
Пределы допускаемой погрешности СОЕВ, с							±5
Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3. Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1 - 43 от -40°C до +60°C. 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде. 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 6. Допускается замена УСВ и СТВ на аналогичное утвержденного типа. 7. Допускается замена сервера/ов БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	43
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °C	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5инд до 0,8емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды в месте расположения ТТ и ТН, оС	от -40 до +35
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +60
- температура окружающей среды в месте расположения блока управления СТВ, оС	от 0 до +60
- температура окружающей среды в месте расположения приемника и антенны СТВ, оС	от -40 до +60
- температура окружающей среды в месте расположения УСВ, оС	от -40 до +70
- температура окружающей среды в месте расположения серверов БД, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: - для счетчиков СЭТ-4ТМ.03М.01 (рег. № 36697-12)	165000
- для счетчиков СЭТ-4ТМ.03М.01 (рег. № 36697-08)	140000
- для счетчиков ПСЧ-3ТМ.05М (рег. № 36354-07)	140000
- для счетчиков ПСЧ-4ТМ.05М.01, ПСЧ-4ТМ.05М.04 (рег. № 36355-07)	140000
- для счетчиков СЭБ-1ТМ.02Д.02 (рег. № 39617-08)	140000
- среднее время восстановления работоспособности, ч	2
УССВ: - среднее время наработки на отказ, ч, не менее: - для УСВ-2 (рег. № 82570-21)	35000
- для СТВ-01 (рег. № 86603-22)	100000
- среднее время восстановления работоспособности, ч	2
Сервер БД: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1

1	2
Глубина хранения информации
Счетчики:
- профиль нагрузки с получасовым интервалом, сут, не менее	45
- при отключении питания, год, не менее	5
Серверы БД:
- хранение результатов измерений и данных о состоянии средств
измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания серверов БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервера БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТШЛ-СВЭЛ-10	24
Трансформатор тока	ТПОЛ-10	4
Трансформатор тока	ТПОЛ-10	4
Трансформатор тока	ТЛШ-10	4
Трансформатор тока	ТЛМ-10	2
Трансформатор тока	ТПЛМ-10	4
Трансформатор тока	ТПЛ-10-М	8
Трансформатор тока	ТПЛ-СЭЩ-10	4
Трансформатор тока	ТПЛ-10	2
Трансформатор тока	ТТИ-100	18
Трансформатор тока	ТШП М-0,66 У3	6
Трансформатор тока	ТЛК10	6
Трансформатор напряжения	ЗНОЛ-СВЭЛ-6	48
Трансформатор напряжения	НТМИ-6-66	2
Трансформатор напряжения	ЗНОЛ-ЭК-10	3
Трансформатор напряжения	НТМИ-6	1
Трансформатор напряжения	НАМИТ-10	1
Трансформатор напряжения	НАМИТ-10	2
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	10
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	20
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.01	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.04	8
Счётчик электрической энергии многофункциональный	ПСЧ-3ТМ.05М	3
Счётчик активной энергии многофункциональный	СЭБ-1ТМ.02Д.02	1
Сервер точного времени	СТВ-01	1
Устройство синхронизации времени	УСВ-2	1
Программное обеспечение	ПК «Энергосфера»	1
Программное обеспечение	«Пирамида 2000»	1
Паспорт-формуляр	РЭСС.411711.АИИС.	1
	1394 ПФ

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «ТОАЗ», аттестованном ООО «ПИКА» г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Акционерное общество «Тольяттиазот»

(АО «ТОАЗ»)

ИНН 6320004728

Юридический адрес: 445045, Самарская обл., г. Тольятти, ш. Поволжское, д.32

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц RA.RU.312736

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _____ 2025 г. № __⁷⁰

Лист № 1 Регистрационный № 96235-25                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) НАО «Свеза» Верхняя Синячиха

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) НАО «Свеза» Верхняя Синячиха (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) типа УСВ-3 и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

ИВК предназначен для автоматизированного сбора, хранения и обработки результатов измерений, состояния средств измерений, подготовки и отправки отчетов.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД по беспроводным (GSM/GPRS) каналам связи, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.

Информационный обмен с инфраструктурными организациями и смежными субъектами оптового рынка электроэнергии (мощности) (далее - ОРЭМ) осуществляется сервером БД по каналу связи с протоколом TCP/IP сети Internet в формате xml-макетов. Передача информации в ПАК АО «АТС» происходит с использованием электронной цифровой подписи (далее - ЭЦП). Сервер БД также может производить прием, обработку, хранение и отображение информации и данных коммерческого учета электрической энергии и мощности, поступающих от АИИС КУЭ сторонних организаций утверждённого типа.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов счетчиков выполняется автоматически при расхождении часов счетчиков и сервера БД более чем на ±3 с.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 162

Программное обеспечение

В АИИС КУЭ используется программное обеспечение ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО, не ниже	12.07.0.0
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм     вычисления     цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 1сш, яч.10, ввод 6 кВ Т-1	ТПОЛ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1261-59	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07	УСВ-3 Рег. № 84823-22	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
2	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 2сш, яч.26, ввод 6 кВ Т-2	ТПОЛ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1261-59	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
3	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 1сш, яч.7, ф.Синячиха-1	ТПЛ Кл. т. 0,5S Ктт 300/5 Рег. № 47958-16	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
4	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 2сш, яч.30, ф.Синячиха-2	ТПЛ Кл. т. 0,5S Ктт 300/5 Рег. № 47958-16	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,2 ±2,8	±3,4 ±5,8

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
5	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 1сш, яч.2, ф.Поселок-1	ТПЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2363-68	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07	УСВ-3 Рег. № 84823-22	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
6	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 1сш, яч.3, ф.Быт-1	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
7	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 1сш, яч.5, ф.ХПВ	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
8	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 2сш, яч.23, ф.ЛХЗ	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
9	ПС 110 кВ ВСФК, ЗРУ-6 кВ, 2сш, яч.28, ф.Поселок-2	ТПЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2363-68	НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49	ПСЧ-4ТМ.05М.12 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
10	ТП-10 6 кВ, РУ-0,4 кВ, 1сш, ф.Билайн-1	-	-	Меркурий 234 ARTMX2-01 DPOBR.R Кл. т. 1,0/2,0 Рег. № 75755-19		активная реактивная	±1,1 ±2,4	±3,2 ±6,4

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
11	ТП-10 6 кВ, РУ- 0,4 кВ, 2сш, ф.Билайн-2	-	-	Меркурий 234 ARTMX2-01 DPOBR.R Кл. т. 1,0/2,0 Рег. № 75755-19	УСВ-3 Рег. № 84823-22	активная реактивная	±1,1 ±2,4	±3,2 ±6,4
12	ТП-10 6 кВ, РУ-0,4 кВ, 1сш, ф.Мегафон-1	-	-	Меркурий 234 ART-01 PR Кл. т. 1,0/2,0 Рег. № 75755-19		активная реактивная	±1,1 ±2,4	±3,2 ±6,4
13	ТП-10 6 кВ, РУ- 0,4 кВ, 2сш, ф.Мегафон-2	-	-	Меркурий 230 ART-01 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная	±1,1 ±2,4	±3,2 ±6,4
14	ЩС-0,4 кВ БССС МТС, ввод 0,4 кВ	-	-	Меркурий 234 ARTMX2-01 DPOBR.R Кл. т. 1,0/2,0 Рег. № 75755-19		активная реактивная	±1,1 ±2,4	±3,2 ±6,4
15	ТП-10 6 кВ, ЩУ-1 0,4кВ, КЛ-0,4 кВ в сторону БССС Мотив	-	-	Меркурий 236 ART-01 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11		активная реактивная	±1,1 ±2,4	±3,2 ±6,4
16	КТП 6 кВ №1 ст.Бабушкино, ввод 0,4 кВ Т-1	ТТИ Кл. т. 0,5 Ктт 100/5 Рег. № 28139-07	-	ПСЧ.4ТМ.06Т.05.0 0.00 Кл. т. 0,5S/1,0 Рег. № 82640-21		активная реактивная	±1,0 ±2,4	±3,2 ±5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
17	КТП 6 кВ №2 ст.Бабушкино, ввод 0,4 кВ Т-1	ТТИ Кл. т. 0,5 Ктт 150/5 Рег. № 28139-07	-	ПСЧ.4ТМ.06Т.05.0 0.00 Кл. т. 0,5S/1,0 Рег. № 82640-21	УСВ-3 Рег. № 84823-22	активная реактивная	±1,0 ±2,4	±3,2 ±5,6
18	ТП-24 6 кВ Водозабор, ввод 0,4 кВ Т-1	ТТН-Ш Кл. т. 0,5 Ктт 300/5 Рег. № 41260-09	-	ПСЧ-4ТМ.05М.16 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±3,2 ±5,6
19	ТП-24 6 кВ Водозабор, ввод 0,4 кВ Т-2	ТТН-Ш Кл. т. 0,5 Ктт 300/5 Рег. № 41260-09	-	ПСЧ-4ТМ.05М.16 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±3,2 ±5,6
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с							±5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02 (0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-19 от 0 °C до +40 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСВ на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 7 Всего листов 10 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	19
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +35
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	140000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,	113
сут, не менее	45
- при отключении питания, лет, не менее Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - коррекции времени в счетчике с фиксацией даты и времени до и после коррекции часов счетчика;

• - результат самодиагностики;

• - перерывы питания;

• - журнал ИВК:

• - параметрирования;

• - коррекции времени в счетчиках, сервере с фиксацией даты и времени до и после коррекции часов указанных устройств;

• - сбой, перерыв питания. Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТПОЛ-10	6
Трансформатор тока	ТПЛ	6
Трансформатор тока	ТПЛМ-10	4
Трансформатор тока	ТПЛ-10	6
Трансформатор тока	ТТИ	6
Трансформатор тока	ТТН-Ш	6
Трансформатор напряжения	НОМ-6	4
Счётчик электрической энергии многофункциональный	ПСЧ-4ТM.05M.12	7
Счётчик электрической энергии многофункциональный	ПСЧ-4ТM.05MК.12	2

Продолжение таблицы 4

1	2	3
Счётчик электрической энергии многофункциональный	Mеркурий 234 ЛRTMХ2- 01 DPOBR.R	3
Счётчик электрической энергии многофункциональный	Mеркурий 234 Л1<Т-01 PR	1
Счётчик электрической энергии многофункциональный	Меркурий 230 ART-01 PQRSIN	1
Счётчик электрической энергии многофункциональный	Меркурий 236 ART-01 PQRS	1
Счётчик электрической энергии многофункциональный	ПСЧ.4ТМ.06Т.05.00.00	2
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.16	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«АльфаЦЕНТР»	1
Паспорт-Формуляр	ЕГ-01.162.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) НАО «Свеза» Верхняя Синячиха, аттестованном ООО «Спецэнергопроект», г. Москва. Уникальный номер записи об аккредитации в реестре аккредитованных лиц по аттестации методик измерений RA.RU.312236.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Непубличное Акционерное Общество «СВЕЗА Верхняя Синячиха»

(НАО «СВЕЗА Верхняя Синячиха») ИНН 6635000195

Юридический адрес: 624690, Свердловская обл., Алапаевский р-н, пгт. Верхняя

Синячиха, ул. Кедровая, 1 Телефон: 8 (800) 222-15-92 E-mail: SVEZA_VS@sveza.com

Web-сайт: https://sveza.ru/

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант»

(ООО «ЕЭС-Гарант»)

ИНН 5024173259

Адрес: 143421, Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й, д. 5, стр. 3, офис 4012

Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

E-mail: info@ies-garant.ru

Web-сайт: www.ies-garant.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «__  »   _____  2025 г. №   ¹⁷_°

Лист № 1 Регистрационный № 96236-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для проверки тахографов TachoBOX

Назначение средства измерений

Приборы для проверки тахографов TachoBOX (далее - приборы) предназначены для поверки и калибровки тахографов, устанавливаемых на автотранспортные средства, измеряющих и регистрирующих в автоматическом режиме скорость движения, пробег автотранспортного средства, периоды труда и отдыха водителей.

Описание средства измерений

Принцип действия прибора основан на генерации импульсных сигналов, имитирующих сигнал датчика скорости автотранспортного средства; измерении частоты, пропорциональной скорости движения автотранспортного средства; подсчете количества электрических импульсов, пропорциональных пройденному пути автотранспортного средства. При определении погрешности измерения времени (интервала времени), измеряется период следования секундных импульсов, в результате вычисляется ход часов за сутки.

В режимах имитации скорости движения автотранспортного средства и пройденного пути воспроизводятся последовательности импульсов, период следования которых пропорционален имитируемой скорости, пройденному пути и программно введенной константе «К» поверяемого тахографа.

Приборы преобразуют измеренное значение частоты, количество импульсов в значение скорости транспортного средства U, пути L и хода часов t_X4 по формулам (1), (2) и (3):

v = F^3600/K ,

L = N/K,

X = ^(Тпр ^{— Т}изм⁾ • ⁸⁶⁴⁰⁰

где К - характеристический коэффициент показывающего прибора (тахографа), определяющий количество импульсов, соответствующих 1 километру пути (равен характеристическому коэффициенту транспортного средства «W», определяемого как количество импульсов от датчика скорости на 1 километр пути), имп/км;

F - частота импульсов имп/с;

3600 - коэффициент для пересчета единицы измерений в часы;

N - количество поступивших от датчика импульсов;

Т_пр - значение периода следования опорного импульсного сигнала 1 Гц прибора, с.

Т_изм - значение периода следования опорного импульсного сигнала 1 Гц, измеренного поверяемым (калибруемым) тахографом.

86400 - коэффициент для определения суточного хода (количество секунд в сутках).

Конструктивно приборы состоят из электронного блока, включающего в себя: кварцевый генератор импульсных сигналов, графического дисплея, управляющего микроконтроллера, аккумуляторной батареи, установленных в пластмассовый корпус.

Дисплей прибора, имеющий 4-е строки по 21-му символу, предназначен для индикации выбранных функций, результатов измерений и возможных ошибок. На лицевой части корпуса расположена 4-клавишная мембранная клавиатура управления меню для навигации по установленному программному обеспечению и ввода параметров. Соединение с тахографами осуществляется при помощи специализированного испытательного кабеля c 6-pin коннектором, подключаемого к разъёму miniUSB прибора. В приборе предусмотрен разъем для карты памяти microSD (интерфейс SDIO), разъём смарт-карт (интерфейс ISO 7816) и интерфейс для связи с ПК - USB (разъём MicroUSB). Питание прибора осуществляется от встроенного литий-полимерного аккумулятора или внешнего источника питания. Состояние источника питания указывается постоянно на дисплее прибора. Ограничение доступа к измерительным компонентам прибора осуществляется путем пломбирования винта корпуса. Наименование прибора, заводской номер, наименование фирмы-изготовителя наносятся на заднюю крышку прибора методом лазерной гравировки.

Нанесение знака поверки на прибор не предусмотрено. Знак поверки заносится в паспорт прибора.

Общий вид приборов, места нанесения заводского номера и пломбирования представлены на рисунке 1.

а) место пломбирования

б) заводской номер прибора в цифровом формате

Рисунок 1 - Общий вид приборов, места нанесения заводского номера и пломбирования

Программное обеспечение

Программное обеспечение (ПО) используется с целью вычисления, отображения, записи и передачи (через разъемы microUSB, miniUSB, microSD) результатов измерений.

Программное обеспечение (ПО) приборов является встроенным и состоит из двух модулей:

«Пользовательская» часть ПО выполняет следующие функции:

- связь пользователя с визуальным интерфейсом: модулем индикации (дисплея) и ввода данных (клавиатура);

- ввод/вывод и обработка данных, а также коммуникация с внешним оборудованием через внешние интерфейсы: RS-232, USB, SDIO (карты памяти) и ISO 7816 (смарт-карты).

«Метрологическая» часть ПО выполняет следующие функции:

- прием частотных сигналов от тахографов и внешних датчиков, и пересчет их в единицу величины;

- генерация импульсных сигналов, имитирующих сигнал датчика скорости для настройки и программирования тахографов.

Конструктивно приборы имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства прибора, путем установки криптографической защиты микроконтроллера от чтения и записи.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
1	2	3
Идентификационное наименование ПО	Метрологическая	Пользовательская
Номер версии (идентификационный номер) ПО	1.0А	не ниже 1.63
Наименование ПО	-	-

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон определения константы тахографа «К», имп/км	от 2 400 до 64 000
Пределы допускаемой абсолютной погрешности определения константы тахографа «К», имп/км (на контрольном участке 1 километр)	±1
Максимальное значение имитации пройденного пути, км	1,0
Пределы допускаемой относительной погрешности имитации пройденного пути, %	±0,1
Диапазон имитации скорости движения, км/ч	от 20 до 200
Пределы допускаемой относительной погрешности имитации скорости движения, %	±0,15
Пределы допускаемой абсолютной погрешности измерения хода часов на интервале времени наблюдений 1 сутки, с	±0,5
Пределы допускаемой относительной погрешности по частоте встроенного опорного генератора	±540-6

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +40
- относительная влажность воздуха, не более	95
Параметры питания:
- от встроенного литий-полимерного аккумулятора, В	3,7
- напряжение питания постоянного тока через разъем miniUSB, В	от 10 до 36
- напряжение питания постоянного тока через разъем microUSB, В	от 4,5 до 5,5
Габаритные размеры, мм, не более:
- длина	28
- высота	63
- ширина	89
Масса, кг, не более:	0,2

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Прибор для поверки тахографов TachoBOX	—	1 шт.
Кабель поверочный Mini USB - BNC	ТБ-КП-004	1 шт.
Кабель Micro USB, 1 м	-	1 шт.
Испытательный кабель 6-pin	-	1 шт.
Руководство по эксплуатации	РЭ-ТБ-М-2025/01	1 экз.
Паспорт	ПС-ТБ-М-2025/02	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа РЭ-ТБ-М-2025/01 «Приборы для проверки тахографов TachoBOX» Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений времени и частоты (приказ

Федерального агентства по техническому регулированию и метрологии (Росстадарта) № 2360 от 26.09.2022 г.)

ТУ 26.51.66-001-20605248-2022. Прибор для проверки тахографов TachoBOX. Технические условия

Правообладатель

Общество с ограниченной ответственностью «САТЕЛЛИТ»

(ООО «САТЕЛЛИТ»)

ИНН 1655395707

Юридический адрес: 420073, Республика Татарстан, г. Казань, ул. Гвардейская, д. 33, помещ. 531-17

Изготовитель

Общество с ограниченной ответственностью «САТЕЛЛИТ» (ООО «САТЕЛЛИТ»)

ИНН 1655395707

Юридический адрес: 420073, Республика Татарстан, г. Казань, ул. Гвардейская, д. 33, помещ. 531-17

Адрес места осуществления деятельности: 420061, Республика Татарстан, г. Казань, ул. Николая Ершова, д. 27А

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности:   141552, Московская   обл.,

р-н Солнечногорский, рп. Ржавки, стр. 31/2

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____»   _____  2025 г. №

Лист № 1 Регистрационный № 96237-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры жидкости поплавковые EFC31B1H2

Назначение средства измерений

Уровнемеры жидкости поплавковые EFC31B1H2 (далее - уровнемеры) предназначены для измерений уровня жидкости в резервуарах или технологических аппаратах.

Описание средства измерений

Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.

Магнит воздействует на установленные внутри направляющей трубки герконы (и/или датчик с линейкой из герконов с сопротивлениями и/или магнитный роликовый индикатор). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее. Показания роликового индикатора можно считывать визуально непосредственно на месте эксплуатации.

Уровнемеры состоят из:

• - направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;

• - поплавка со встроенной магнитной системой;

• - измерительного преобразователя;

• - магнитного роликового указатель;

• - измерительной линейки;

• - концевых магнитных переключателей.

В зависимости от исполнения и длины измерительной части от 150 до 1800 мм уровнемеры имеют следующие обозначения:

• - 700М - с роликовым указателем;

• - 1000NМ - с роликовым указателем и измерительным преобразователем;

• - 1800ТМ - с роликовым указателем и измерительным преобразователем.

Внешний вид уровнемеров приведен на рисунке 1.

Рисунок 1 - Внешний вид уровнемеров

а) 700М - с роликовым указателем;

б) 1000NM - с роликовым указателем и измерительным преобразователем;

в) 1800ТМ - с роликовым указателем и измерительным преобразователем

Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.

Маркировка уровнемера приведена на рисунке 2.

Места пломбирования приведены на рисунке 3.

Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.

ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FGET40
Номер версии (идентификационный номер) ПО	HART 1.6
Цифровой идентификатор ПО	Не индицируется

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значение
Исполнение	М	NM	ТМ
Диапазон измерений уровня, мм	от 150 до 1800
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм - измерительным преобразователем - роликовым указателем		±10	±10
	±10	±10	±10
Дополнительная абсолютная погрешность
измерений уровня при изменении плотности жидкости на 10 кг/м3, мм		1,3
Выходной токовый сигнал, мА	-	от 4 до 20	от 4 до 20

Наименование характеристики	Значение
Пределы    допускаемой    приведенной погрешности   преобразования   значения уровня в стандартный токовый выходной сигнал, %: - для диапазона измерений до 1000 мм - для диапазона измерений свыше 1000 мм	-	и- н-’ л 'Л	и- н-’ л 'Л
Плотность рабочей среды, кг/м3	от 970 до 1200
Температура рабочей среды, °С	от -10 до +80
Давление рабочей среды, МПа	от 0,1 до 2,5
Напряжение постоянного тока, В	-	от 12 до 36	от 12 до 36
Масса, не более, кг	21
Габаритные размеры, мм, не более	170х100х2115
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %	от -20 до +60 до 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Кол.
Датчик уровня жидкости	EFC31B1H2	1 шт.
ЗИП	-	1 комплект
Руководство по эксплуатации	08-EFXX РЭ	1 экз.
Паспорт	08-EFXX ПС	1 экз.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации раздел 4.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Техническая документация фирмы Fine Automation Co., Ltd., Китай

Правообладатель

Фирма Fine Automation Co.,Ltd., Китай

Адрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China

Тел./факс: 021-64907260/021-64907276

Web-сайт: www.fineautomation.com.cn

E-mail: info.sn@fine-tek.com

Изготовитель

Фирма Fine Automation Co.,Ltd., Китай

Адрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China

Тел./факс: 021-64907260/021-64907276

Web-сайт: www.fineautomation.com.cn

E-mail: info.sn@fine-tek.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

---
