ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Метран-2000
Назначение средства измеренийТермопреобразователи сопротивления Метран-2000 (далее - ТС) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников, а также разности температур жидких и газообразных сред в составе приборов учета тепловой энергии, теплосчетчиков и информационно-измерительных систем учета количества теплоты.
Описание средства измеренийПринцип измерений температуры ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
ТС состоят из следующих основных узлов в зависимости от конструктивного исполнения: ЧЭ, проводники, защитная арматура, соединительная головка, клеммная колодка. ЧЭ представляет собой либо намотку из платиновой или медной проволоки, либо тонкопленочный терморезистор. Выводы ЧЭ могут соединяться либо с отдельными проводниками, либо с жилами кабеля в минеральной изоляции. ТС кабельной конструкции может дополнительно помещаться в защитную арматуру.
ТС, заказанные с опцией «КТС» (далее - КТС), состоят из пары однотипных термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) согласно ГОСТ 6651-2009, подобранных по принципу схожести индивидуальных статических характеристик.
Внешний вид ТС представлен на рисунке 1.

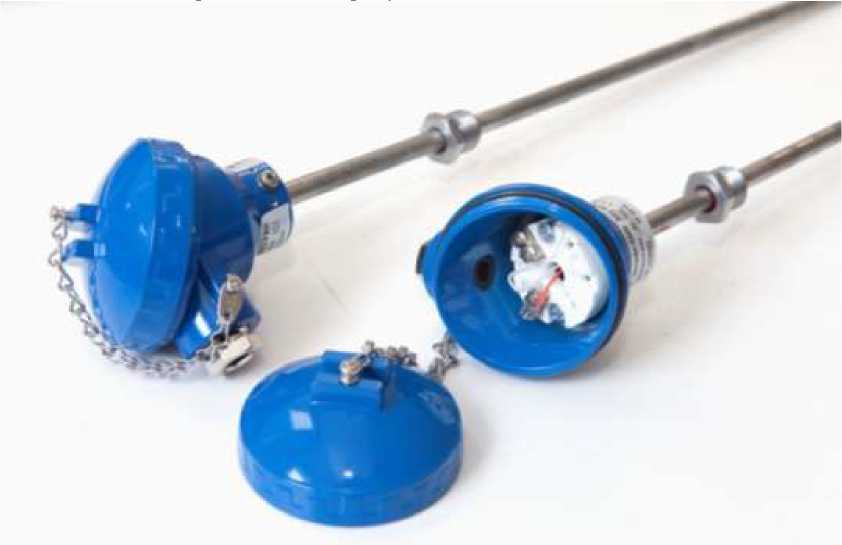

Рисунок 1 - Общий вид термопреобразователей сопротивления Метран-2000
Пломбирование термопреобразователей сопротивления Метран-2000 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 -Метрологические характеристики термопреобразователей сопротивления Метран-2000 (с НСХ типа 100П, Pt100)
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 100П |
для НСХ Pt100 | |
|
Класс допуска |
АА; А; В; С | |
|
Диапазон измерений температуры, °С
|
от -50 до +250 от -50 до +450 от -196 до +500 от -50 до +120 |
от -50 до +250 от -30 до +300
|
|
Диапазон измерений разности температур, °С |
от +2 до +180 | |
|
Пределы допускаемой относительной погрешности измерений разности температур, % |
±(0,5+3Atmin/At) | |
|
Максимальное допустимое отклонение сопротивления ТС от НСХ (допуск), °С
|
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) ±(0,6+0,01|t|) | |
|
Примечание - t - измеряемая температура, °С; At - разность температур, °С; Atmin - минимальная измеряемая разность температур, °С, Atmin= 2 °С
| ||
Таблица 2 - Основные технические характеристики термопреобразователей сопротивления
Метран-2000 (с НСХ типа 100П, Pt100)
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 100П |
для НСХ Pt100 | |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 | |
|
Минимальная глубина погружения, мм |
60 | |
|
Время термической реакции, с, не более |
80 | |
|
Температура окружающей среды, °С |
от -55 до +85 | |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 | |
|
Устойчивость к воздействию синусоидальной вибрации |
группы V1, V2, F2, F3, G1 | |
|
Диапазон температур при транспортировании, °С |
от -50 до +50 | |
|
Верхнее значение относительной влажности окружающего воздуха в транспортной таре при температуре +35 °С, % |
100 | |
|
Степень защиты от пыли и воды |
IP65,1Р5Х | |
|
Вид взрывозащиты |
«взрывонепроницаемая оболочка» | |
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 100П |
для НСХ Pt100 | |
|
Габаритные размеры, мм, не более | ||
|
- габаритные размеры корпуса, ширина х высота |
125x135 | |
|
- длина монтажной части |
10008 | |
|
- длина наружной части |
323 | |
|
- длина удлинительного кабеля |
25040 | |
|
Масса, кг, не более |
6 | |
|
Вероятность безотказной работы за 1000 ч, не менее |
0,80 | |
|
Средний срок службы при номинальной температуре применения, лет, не менее |
8 | |
Таблица 3 - Метрологические характеристики термопреобразователей сопротивления
Метран-2000 (с НСХ типа 50М, 100М)
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 50М |
для НСХ 100М | |
|
Класс допуска |
В; С | |
|
Диапазон измерений температуры, °С | ||
|
- для класса допуска В |
от -50 до +150 | |
|
- для класса допуска С |
от -50 до +180 | |
|
Диапазон измерений разности температур, °С |
от +2 до +150 | |
|
Пределы допускаемой относительной погрешности | ||
|
измерений разности температур, % |
±(0,5+3Atmin/At) | |
|
Максимальное допустимое отклонение сопротивления ТС от НСХ (допуск), °С | ||
|
- для класса допуска В |
±(0,3+0,005|t|) | |
|
- для класса допуска С |
±(0,6+0,01|t|) | |
|
Примечание - t - измеряемая температура, °С; At - разность температур, °С. Atmin - минимальная измеряемая разность температур, °С, Д^=2°С | ||
Таблица 4 - Основные технические характеристики термопреобразователей сопротивления Метран-2000 (с НСХ типа 50М, 100М)
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 50М |
для НСХ 100М | |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 | |
|
Минимальная глубина погружения, мм |
60 | |
|
Время термической реакции, с, не более |
80 | |
|
Температура окружающей среды, °С |
от -55 до +85 | |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 | |
|
Устойчивость к воздействию синусоидальной вибрации |
группы V1, V2, F2, F3, G1 | |
|
Диапазон температур при транспортировании, °С |
от -50 до +50 | |
|
Верхнее значение относительной влажности окружающего воздуха в транспортной таре при температуре +35 °С, % |
100 | |
|
Степень защиты от пыли и воды |
IP65,1Р5Х | |
|
Вид взрывозащиты |
«взрывонепроницаемая оболочка» | |
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 50М |
для НСХ 100М | |
|
Габаритные размеры, мм, не более | ||
|
- габаритные размеры корпуса, |
125x135 | |
|
ширина х высота | ||
|
- длина монтажной части |
3158 | |
|
- длина наружной части |
323 | |
|
- длина удлинительного кабеля |
25040 | |
|
Масса, кг, не более |
6 | |
|
Вероятность безотказной работы за 1000 ч, не менее |
0,80 | |
|
Средний срок службы при номинальной температуре приме- |
8 | |
|
нения, лет, не менее | ||
наносится на табличку корпуса ТС способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
Метран-2000 |
1 шт. |
2 шт. при заказе КТС |
|
Паспорт |
СПГК.5242.200.00 ПС |
1 шт. | |
|
Руководство по эксплуатации |
СПГК.5242.200.00 РЭ |
1 шт. |
На 10 шт. ТС или на пять КТС и меньшее количество при поставке в один адрес |
|
Дополнение к руководству по эксплуатации термопреобразователей сопротивления, применяемых во взрывоопасных зонах и поставляемых на экспорт |
Приложение П к СПГК.5242.200.00 РЭ |
1 шт. |
На ТС, поставляемые на экспорт |
|
Термопреобразователи сопротивления Метран-2000. Методика поверки |
МИ 4211-017-2013 с изменением № 1 |
1 шт. |
На 10 шт. ТС или на пять КТС и меньшее количество при поставке в один адрес |
осуществляется по документу МИ 4211-017-2013 «Термопреобразователи сопротивления Метран-2000. Методика поверки» с изменением № 1, утвержденному ФБУ «Челябинский ЦСМ» 23 апреля 2018 г.
Таблица 6 - Основные средства поверки
|
Наименование и тип средства поверки |
Основные метрологические характеристики |
Регистрационный номер в ФИФ |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измерений температуры от минус 196 °С до плюс 0,01 °С, 3-ий разряд |
19916-10 |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измерений температуры от 0,01 °С до 660,323 °С, 3-ий разряд |
19916-10 |
|
Наименование и тип средства поверки |
Основные метрологические характеристики |
Регистрационный номер в ФИФ |
|
Мультиметр многоканальный прецизионный типа Метран-514-ММП |
Диапазон измерений электрического сопротивления от 0,005 до 2000 Ом, погрешность (для диапазона: от 0 до 400 Ом ±(0,0025% ИВ + 0,005 Ом); для диапазона: от 400 до 2000 Ом ±(0,0025% ИВ + 0,02 Ом) |
32005-06 |
|
Преобразователь сигналов ТС и ТП прецизионный Теркон |
Диапазон значений электрического напряжения от 0 до 1000 мВ, 2 разряда; электрического сопротивления от 0,0003 до 1000 Ом, 3 разряда. |
23245-08 |
|
Мегаомметр Ф4101 |
Диапазон измерений от 0 до 2000 МОм, основная погрешность диапазона измерений ±2,5% | |
|
*ИВ - значение текущей измеряемой величины. | ||
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления Метран-2000ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 4211-017-51453097-2008 Термопреобразователи сопротивления Метран-2000. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15 Телефон: (351) 799 51 52
Факс: (351) 799-55 90
Web-сайт: www.metran.ru
Е-mail: info.Metran@Emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»);
Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон (факс): (351) 232-04-01
Е-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
