ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ)

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ) (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной и эффективно-заземлённой нейтралью класса напряжения 110 кВ.

По принципу действия трансформаторы являются приборами электромагнитного типа.

Активная часть трансформаторов представляет собой ленточный разрезной магнитопровод из электротехнической стали с намотанными на него вторичными обмотками. Активная часть размещена в заземленном алюминиевом герметичном корпусе, заполненном элегазом или смесью элегаза и хладона. На корпус установлен изолятор, обеспечивающий внешнюю изоляцию трансформаторов. Высоковольтный зажим первичной обмотки размещен на верхнем фланце изолятора.

Трансформаторы могут изготавливаться без внешней изоляции, например, для встраивания в комплектное распределительное устройство с элегазовой изоляцией (КРУЭ). При этом подключение первичной обмотки к высокому напряжению осуществляется через токопроводы КРУЭ.

Трансформаторы предназначены для работы на высоте до 1000 м над уровнем моря и температуре окружающей среды в пределах от минус 45 до плюс 40 ^оС (для климатических исполнений У1 и У3), от минус 60 до плюс 40 ^оС (для климатического исполнения ХЛ1).

Трансформаторы напряжения ЗНГА-110 имеют условное обозначение:

З Н Г А - 110 - Х ХХ

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Степень загрязнения внешней изоляции по ГОСТ 9920-89

Класс напряжения первичной обмотки, кВ

Антирезонансный

Газонаполненный

Трансформатор напряжения

Заземляемый

Пример записи обозначения трансформатора:

«Трансформатор напряжения ЗНГА-110-П* У1, ТУ 3414-015-00213606-2012», трансформатор напряжения ЗНГА, класс напряжения первичной обмотки 110 кВ, степень загрязнения изоляции II*, климатическое исполнение У1.

Общий вид трансформаторов представлен на рисунке 1.

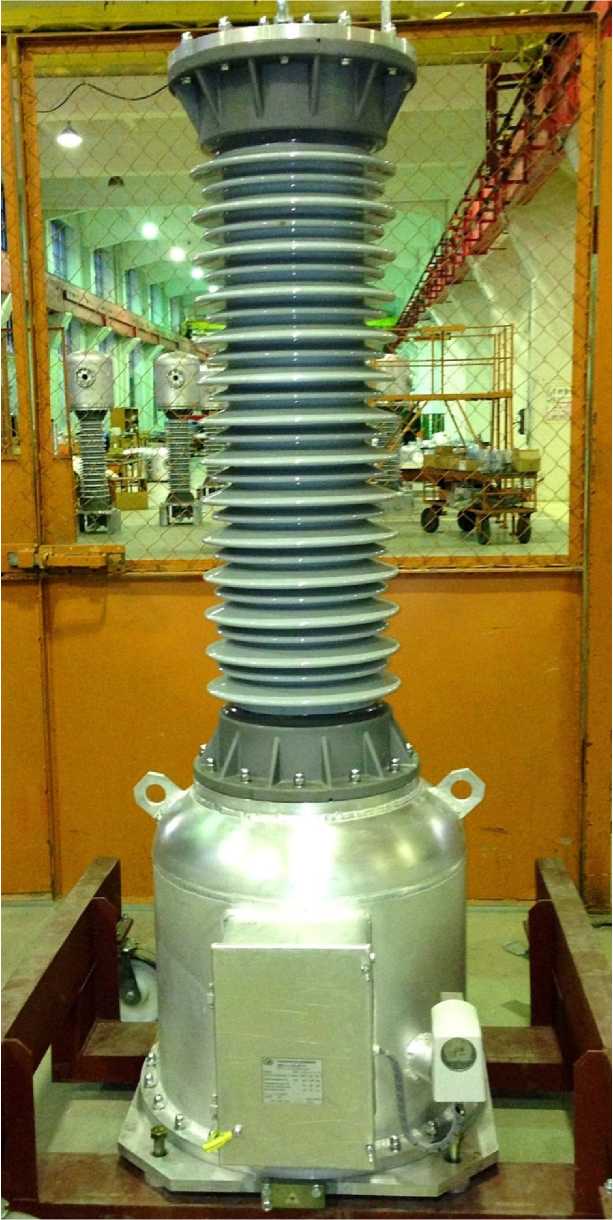

Рисунок 1 - Общий вид трансформаторов

Пломбирование трансформаторов не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (регистрационный номер в Федеральном информационном фонде 32575-11);

- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07);

- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (регистрационный номер в Федеральном информационном фонде 31953-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки в паспорт трансформатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 Трансформаторы напряжения. Методика поверки ТУ 3414-015-00213606-2012 Трансформатор напряжения типа ЗНГА-110. Технические условия

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, офис 1

Телефон: +7 (812) 677-83-83

Факс: +7 (812) 677-83-84

E-mail: box@ea.spb.ru
