№1648 от 05.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267212
О внесении изменений в сведения об утвержденном типе средств измерений Счетчики газа "Принц-М"
Приказы по основной деятельности по агентству Вн. Приказ № 1648 от 05.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1648
Регистрационный № 70181-18
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа «Принц-М»
Назначение средства измеренийСчетчики газа «Принц-М» предназначены для измерения объёма природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-90.
Описание средства измеренийПринцип действия счетчиков газа «Принц-М» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц-М» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.
Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала (только в счетчиках типоразмеров G1,6-G10) и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый преобразователь температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.
Эскиз мерного тракта счетчика типоразмеров G1,6-G10 изображен на рисунке 1. Эскиз мерного тракта счетчика типоразмеров G16-G40 изображен на рисунке 2.

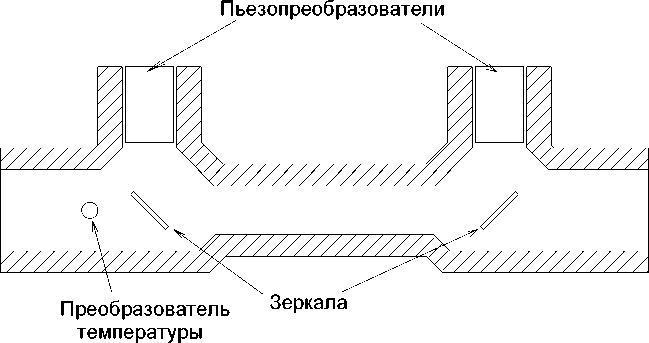

Рисунок 1 - Эскиз мерного тракта счетчика типоразмеров от G1,6 до G10
Преобразователь температуры

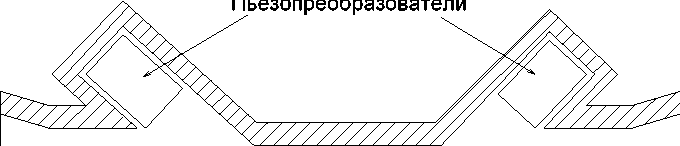

Рисунок 2 - Эскиз мерного тракта счетчика типоразмеров от G16 до G40
В корпусе на плате установлены:
-
- микропроцессор, управляющий работой счетчика по программе;
-
- жидкокристаллический дисплей, предназначенный для вывода информации.
Общий вид счетчика газа «Принц-М» типоразмеров G1,6-G10 представлен на рисунке 3. Общий вид счетчика газа «Принц-М» типоразмеров G16-G40 представлен на рисунке 4.

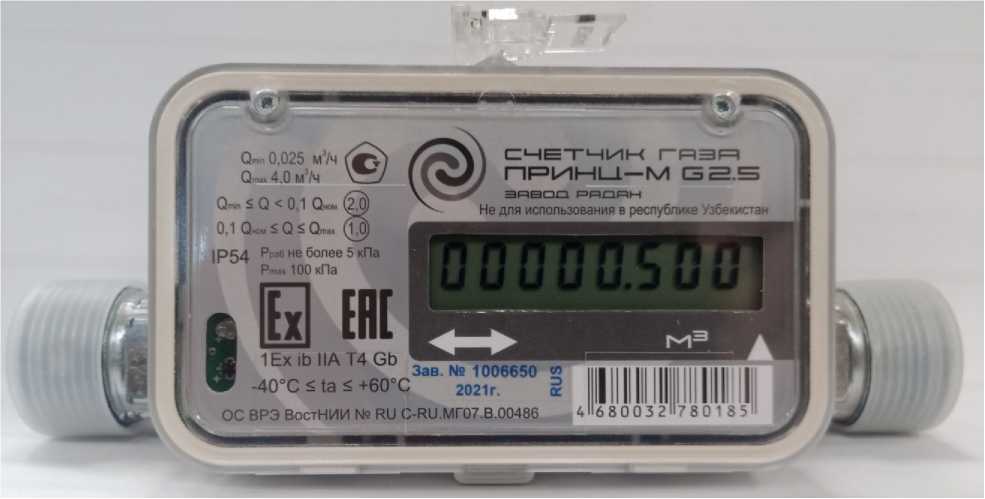

Рисунок 3 - Общий вид счетчика газа «Принц-М» типоразмеров от G1,6 до G10

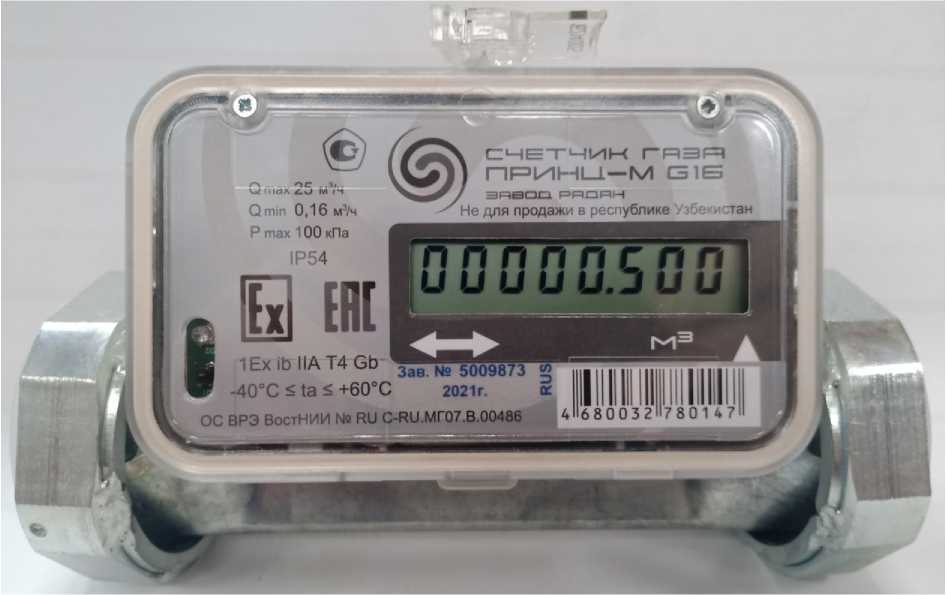

Рисунок 4 - Общий вид счетчика газа «Принц-М» типоразмеров от G16 до G40

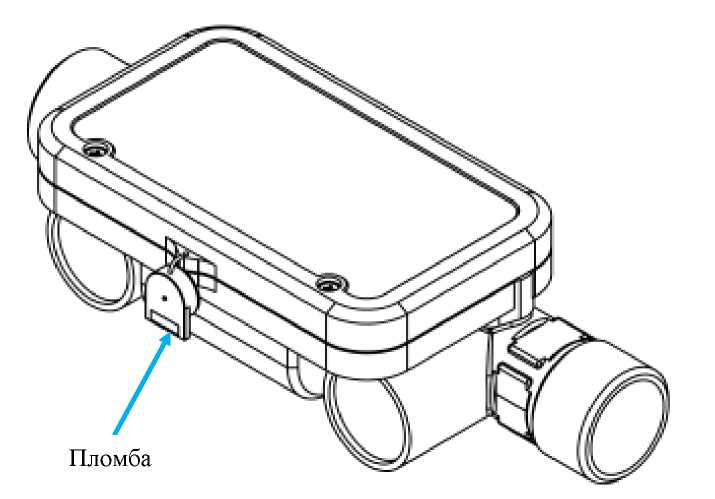

Для защиты от несанкционированного доступа счетчики пломбируются с помощью пломбировочной проволоки и номерной пломбы. Схема пломбировки счетчиков представлена на рисунке 5.
Пломба
Рисунок 5 - Схема пломбировки счетчика Знак поверки наносится в паспорт или свидетельство о поверке.
Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.
Все программное обеспечение счетчика является метрологически значимым.
Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПОсПР |
|
Номер версии (идентификационный номер) ПО |
117 |
|
Цифровой идентификатор ПО |
16FA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики счетчиков
|
Наименование характеристики |
Значение | |||||||
|
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 | |
|
Измеряемая среда |
Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 | |||||||
|
Максимальный расход, Qmu\, м3/ч |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
65 |
|
Номинальный расход, Qном, м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
|
Минимальный расход, Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
|
Максимальное избыточное рабочее давление измеряемой среды, кПа |
5 | |||||||
|
Максимальное избыточное давление при проверке герметичности, кПа |
100 | |||||||
|
Диапазон измерений температуры газа, °C |
от -40 до +60 | |||||||
|
Порог чувствительности, м3/ч, не более |
0,012 |
0,019 |
0,030 |
0,045 |
0,075 |
0,12 |
0,19 |
0,30 |
|
Потеря давления при максимальном расходе, Па, не более |
400 | |||||||
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к температуре 20 °С, в диапазонах расхода, %: Qmin < Q <0,1 Qном 0,1 Qном ± Q ± Qmax |
±2,0 ±1,0 | |||||||
|
Относительная расширенная неопределенность результатов измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, %, не более: Qmin < Q <0,1 Qном 0,1 Qном ± Q ± Qmax |
±2,9 ±2,3 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры газа во всем диапазоне температур измеряемой среды,°С |
±1,5 | |||||||
Таблица 3 - Технические характеристики счетчиков
|
Наименование характеристики |
Значение | |
|
Встроенный источник питания - литиевая батарея, напряжение холостого хода, В, не более |
4 | |
|
Срок службы встроенного источника питания, лет, не менее |
6 | |
|
Габаритные размеры длина х ширина х высота, мм: без клапана и адаптера с клапаном и адаптером |
206 х 89 х 56 298 х 126 х 101 |
206,5 х 117 х 72,5 |
|
Присоединительные размеры - трубная резьба по ГОСТ 6357 |
G1"- В |
G2"- В |
|
Масса, кг, не более |
1 |
1,2 |
|
Уровень взрывозащиты |
1Ex ib IIA T4 Gb | |
|
Условия эксплуатации:
|
от -40 до +60 от 30 до 80 от 84,0 до 106,7 | |
|
Средняя наработка до отказа, ч, не менее |
100000 | |
|
Срок службы, лет, не менее |
20 | |
наносится на титульный лист руководства по эксплуатации в центре типографическим способом и методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
G1.6 - G10 |
G16 - G40 | ||
|
Счетчик газа «Принц-М» |
БКГН 5003.00.00.000 |
1 шт. |
1 шт. |
|
Руководство по эксплуатации* |
БКГН 5003.00.00.000 РЭ |
1 экз. |
1 экз. |
|
Паспорт |
БКГН 5003.00.00.00Х** ПС |
1 шт. |
1 шт |
|
Прокладка 2" |
БКГН.5002.00.10.020 |
- |
2 шт. |
|
Упаковка |
БКГН 5002.00.60.000 |
1 шт. |
- |
|
Упаковка |
БКГН 5002.00.60.000-05 |
- |
1 шт. |
|
Копия сертификата соответствия на взрывозащищенное оборудование* |
- |
1 шт. |
1 шт. |
* - поставляется по письменному запросу
** - значение Х меняется в зависимости от страны, в которую поставляются счетчики
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «Принц-М»», утвержденном ФГУП «ВНИИР» 14.03.2019 г.
Нормативные и технические документы, устанавливающие требования к счетчикам газа «Принц-М»Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
БКГН 5003.00.00.000 ТУ «Счетчик газа «Принц-М». Технические условия».
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1648
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счетчики газа |
"Принц-М" |
70181-18 |
Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»), г. Екатеринбург |
МП 0640-13-2017 с изменением № 1 |
МП 0261-2021 |
Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»), г. Екатеринбург |
ФБУ "УРАЛТЕСТ", г. Екатеринбург |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 августа 2021 г
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской "
5. Контроль за испол) ;ениемамйетеуят£тсрр?ряк за собой.
к Федерального агентства по техническому регулированию и
метрологии
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
Руководитель
