ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрические постоянного тока СКВТ-М-0,5

Счетчики электрические постоянного тока СКВТ-М-0,5 (далее - СКВТ-М-0,5) предназначены для измерений электрической энергии постоянного тока.

Принцип действия счетчиков электрических постоянного тока СКВТ-М-0,5 основан на аналого-цифровом преобразовании сигналов тока и напряжения в цепи, к которой подключен СКВТ-М-0,5, в цифровой код и последующей обработкой цифрового кода для получения результатов измерений напряжения, тока, мощности и энергии в этой цепи.

Измеренные значения тока, напряжения, мощности и энергии отображаются на индикаторе СКВТ-М-0,5, а также могут быть переданы в виде кода на удаленную систему сбора информации по интерфейсу RS-485; также для целей поверки формируется последовательность импульсов (частотный выход), количество которых пропорционально измеренной энергии.

СКВТ-М-0,5 выпускаются в двух модификациях АВМЮ.411152.002, АВМЮ.411152.001, которые отличаются метрологическими характеристиками.

СКВТ-М-0,5 конструктивно выполнены в пластмассовом корпусе. Корпус имеет специальные отверстия для крепления к месту установки. На корпусе расположены разъемы питания и выходного интерфейса и клеммная коробка с крышкой, приспособленной для опломбирования.

На передней панели расположен жидкокристаллический индикатор, циклически отображающий измеренные параметры.

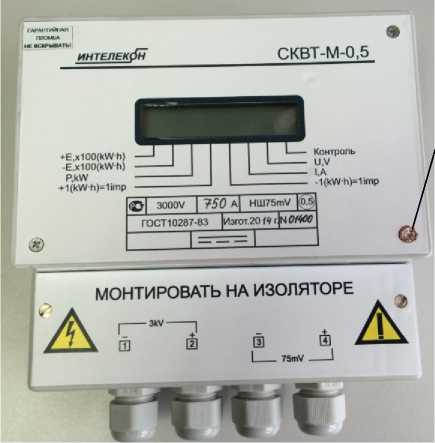

Общий вид счетчиков электрических постоянного тока СКВТ-М-0,5, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид счетчика электрического постоянного тока СКВТ-М-0,5, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное программное обеспечение skwt_VER4.hex (далее - ПО). Идентификационные данные ПО СКВТ-М-0,5 приведены в таблице 1.

Программное обеспечение СКВТ-М-0,5 является неотъемлемой частью блока, устанавливается при производстве прибора и не может быть изменено в процессе эксплуатации. Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносят на титульный лист формуляра типографским способом, на корпус СКВТ-М-0,5 методом трафаретной печати или другим способом, не ухудшающим качества.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с ГОСТ 8.391-80 «ГСИ. Счетчики электрической энергии постоянного тока. Методы и средства поверки».

Основные средства поверки:

• - рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений от V10^-3 до V10³ В по ГОСТ 8.027-2001 (мультиметр 3458 А регистрационный номер в Федеральном информационном фонде 25900-03);

• - рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений от V10³ до 340³ В по ГОСТ 8.833-2013 (киловольтметры КВМ регистрационный номер в Федеральном информационном фонде 63921-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на корпус СКВТ-М-0,5 и в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 10287-83 Счетчики электрические постоянного тока. Общие технические условия

ГОСТ 8.391-80 ГСИ. Счетчики электрической энергии постоянного тока. Методы и средства поверки

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне (1-500) кВ

ГОСТ 33435-2015 Устройства управления, контроля и безопасности железнодорожного подвижного состава. Требования безопасности и методы контроля

АВМЮ 411152.002 ТУ Счетчик электрический постоянного тока СКВТ-М-0,5. Технические условия

Общество с ограниченной ответственностью «Горизонт» (ООО «Горизонт»)

ИНН: 6662001293

Адрес: 620075 г. Екатеринбург, ул. Мамина-Сибиряка 145, а/я 31,

Телефон: (343) 237-29-03

E-mail: horizont@horizont.e-burg.ru.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350 - 26 - 18

Факс: (343) 350 - 20 - 39

Web-сайт: www.uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015 г.
