МИННСТОСЛЮ ПРОМЫШЛВШЮСТИ ИТОРТОВЛИ РОССИЙСКОЙ Ф1ДОАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Рооетшцарт)

19 сентября 2016 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 42539 «Счетчики электрической энергии статические однофазные Меркурий 206» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению ■ Федеральным агентством по техническому регулированию и метроло государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленно и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО «НПК «ИНКОТЕКС» от 24 мая 2016 г. № 357 приказываю:

Федерального агентства по техническому регулированию и метрологии.

» внешних /з

связей

С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2016 г. № 1925

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии статические однофазные «Меркурий 206»

Счётчики электрической энергии статические однофазные «Меркурий 206», непосредственного включения, с телеметрическим импульсным выходом, многотари^ные, предназначены для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.

Счётчики могут применяться автономно или в автоматизированной системе с< данных о потребляемой электроэнергии.

Счётчики предназначены для эксплуатации внутри закрытых помещений.

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и трка. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

В модельный ряд входят счетчики, отличающиеся базовым и максимальным токами, количеством интерфейсов связи, наличием внутреннего источника питания интерфейса, электронной пломбы, встроенного реле, журнала событий и профиля мощности.

Структура условного обозначения счётчиков:

«Меркурий 206 PR(C)LSNOFn»

• - Меркурий - торговая марка счётчика;

• - 206 - серия счётчика;

• - Р - профиль мощности, журнал событий;

• - R - интерфейс RS-485;

• - С - интерфейс CAN;

• - L - PLC-модем;'

• - S - внутреннее питание интерфейса;

• - N-электронная пломба;

• - О - встроенное реле;

• - Fn - встроенный радиомодем (N - разновидность радиомодема).

Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчика.

Переключение тарифов в счётчиках осуществляется с помощью внутрев него тарификатора.

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображ* учтенной энергии и измеряемых величин и электронную кнопку управления режимами индикации

Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данньх об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.

Счётчики с индексом «L» в названии счётчика дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.

Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Счётчики обеспечивают:

• - регистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии по всем тарифам;

• - обмен информацией с IBM PC (через интерфейс связи, оптопорт, радиомодем или PLC-модем);

• - регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;

• - переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;

• - программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее», режцма управления реле, текущего значения мощности, напряжения, тока, частоты и т.д.;

  по

• - установку лимита мощности и лимита энергии по каждому тарифу, превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).

Конструктивно счётчики состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крыпки интерфейсной); ■

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов. , ,

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считыв ания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

- блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - оптопорт с функцией электронной кнопки;

• - ЖКИ.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

На рисунке 1 приведена фотография общего вида счётчиков «Меркурий 206».

I -.             Рисунок 1

Схема пломбирования счётчиков приведена на рисунке 2. Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака повгрки давлением на специальную мастику.

Рисунок 2

Пломба обслуживающей организации (Энергонадзора)

Пломба организации, осуществляющей поверку, со знаком поверки

Программное обеспечение

В счётчиках используется программное обеспечение «Меркурий 206».

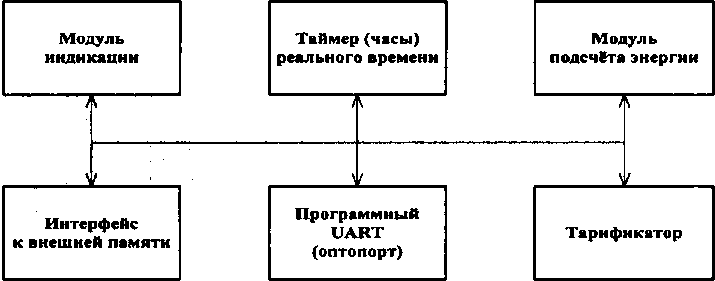

Структура программного обеспечения «Меркурий 206» приведена на рисунке 3.

Рисунок 3

Программное обеспечение состоит из следующих модулей:

• - модуль подсчета энергии,

• - модуль индикации,

• - модуль работы с внешней памятью,

• - тарификатора и таймера (часов),

• - модуль обслуживания оптопорта (программный UART).

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от электронной кнопки, которую выполняет оптопорт.

Модуль работы с внешней памятью обеспечивает чтение и запись данные во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени. Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.

Модуль обслуживания оптопорта выполняет две основные функции - это функция программного UART и функция электронной кнопки. Переключение с одной функции на

другую осуществляется автоматически в соответствии с заданным алгоритмом. Большинство модулей взаимосвязаны.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счётчиков приведены в таблице 2.

Таблица 2..   ■

наносится на панель счётчика методом офсетной печати или фото способом, в эксплуатационной документации на титульных листах - наносится типографским способом.

Комплектность средства измерений

Комплект поставки средства измерений приведён в таблице 3 Таблица 3

осуществляется по документу АВЛГ.411152.032 РЭ1 «Счётчики электрической энергии статические однофазные «Меркурий 206». Руководство по эксплуатации. Приложение Г.

Основные средства поверки:

^:                                      ; Г ■

• - установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М (Номинальный ток: (0,01 - 100) А; Номинальное напряжение 230 В. Погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %);

• - частотомер электронно-счетный 43-64. Погрешность измерения частоты 2-10Л

• - прибор для испытания электрической прочности изоляции УПУ-10. (Испытательное напряжение до 10 кВ, погрешность установки напряжения ±5%).

Методики измерений приведены в руководстве по эксплуатации «Счётчики электрической энергии статические однофазные «Меркурий 206». Руководство по эксплуатации. АВЛГ.411152.032 РЭ».

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

АВЛГ.411152.032 ТУ Счётчики электрической энергии статические однофазные «Меркурий 206». Технические условия.

■■■; ■■ Т , : ,

Изготовитель i :

Общество с ограниченной ответственностью «Научно-производственная компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Юридический адрес: 129110, г. Москва, Банный переулок, д.2, стр.1

Фактический адрес: 105484, г. Москва, 16-я Парковая ул., д.26

Тел./факс (495) 780-77-38

E-mail: firma@incotex.ru

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ИДИ СИ ФБУ «Нижегородский ЦСМ»).

Зарегистрирован в Государственном реестре средств измерений под № 30011-08 Аттестат аккредитации действителен до 01 января 2014 г.

603950, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел. (83() 428-78-78, факс (831) 428-57-48, E-mail: mail@nncsm.ru.
