МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

03 ноября 2023 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

от « _ »    ноября     2023 г. № ²³²_

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код харак тера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код иден-тифи-кации про-извод-ства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система ин-формацион-но-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80

Обозначение отсутствует

Е

90395-23

001

Акционерное общество "Научнопроизводственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев

Акционерное общество "Уральский завод гражданской авиации" (АО "УЗГА"), г. Екатеринбург

ОС

МП ИИС АПД-80

1 год

Акционерное общество "Уральский завод гражданской авиации" (АО "УЗГА"), г. Екатеринбург

ФАУ "ЦИАМ им. П.И.Баранова", г. Москва

30.11.2022

2.

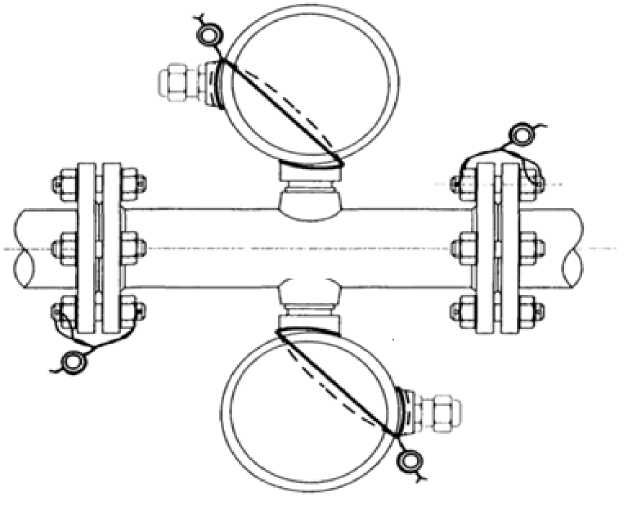

Преобразователи расхода жидкости турбинные Smith Meter Sentry K2DSBOA30

Обозначение отсутствует

Е

90396-23

модель K2DSBOA3003a в. №№WC201525S , WC201526S, WC201527S

Фирма Smith Meter Inc. Moorco Company, США

Фирма Smith Meter Inc. Moor-co Company, США

ОС

МИ 33802012

1 год

Общество с ограниченной ответственностью "ЛУКОЙЛ- АИК" (ООО "ЛУКОЙЛ- АИК"), ХМАО-

Акционерное общество "Нефтеав-томатика" (АО "Нефтеавтомати-ка"), г. Казань

16.12.2022

0

Югра, г. Кога лым

3.

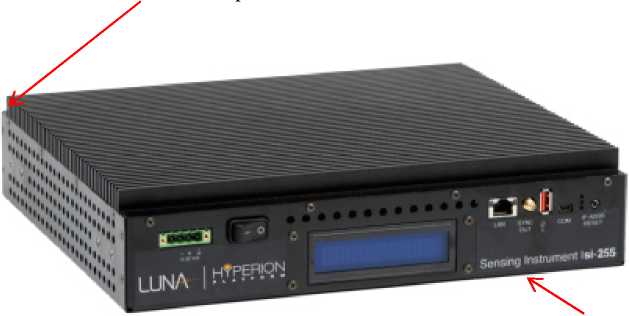

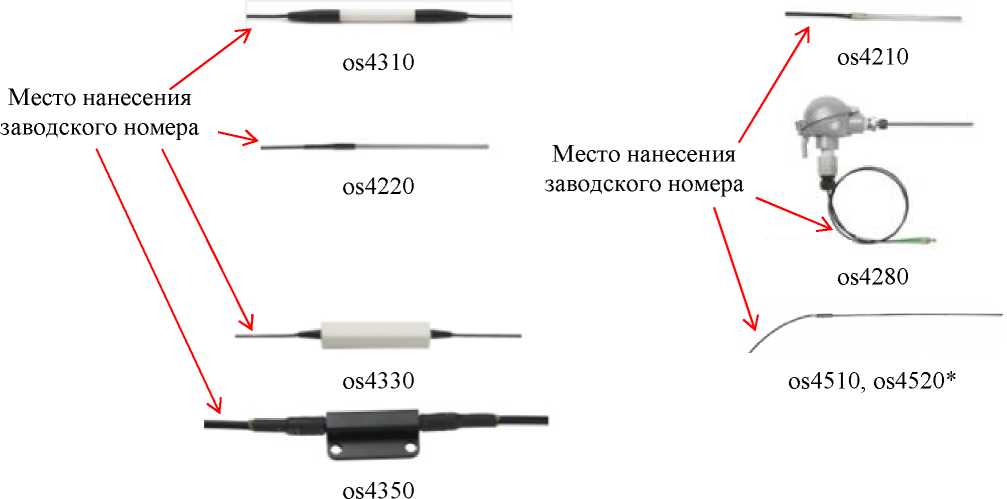

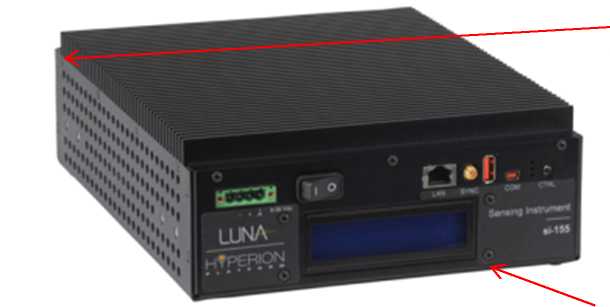

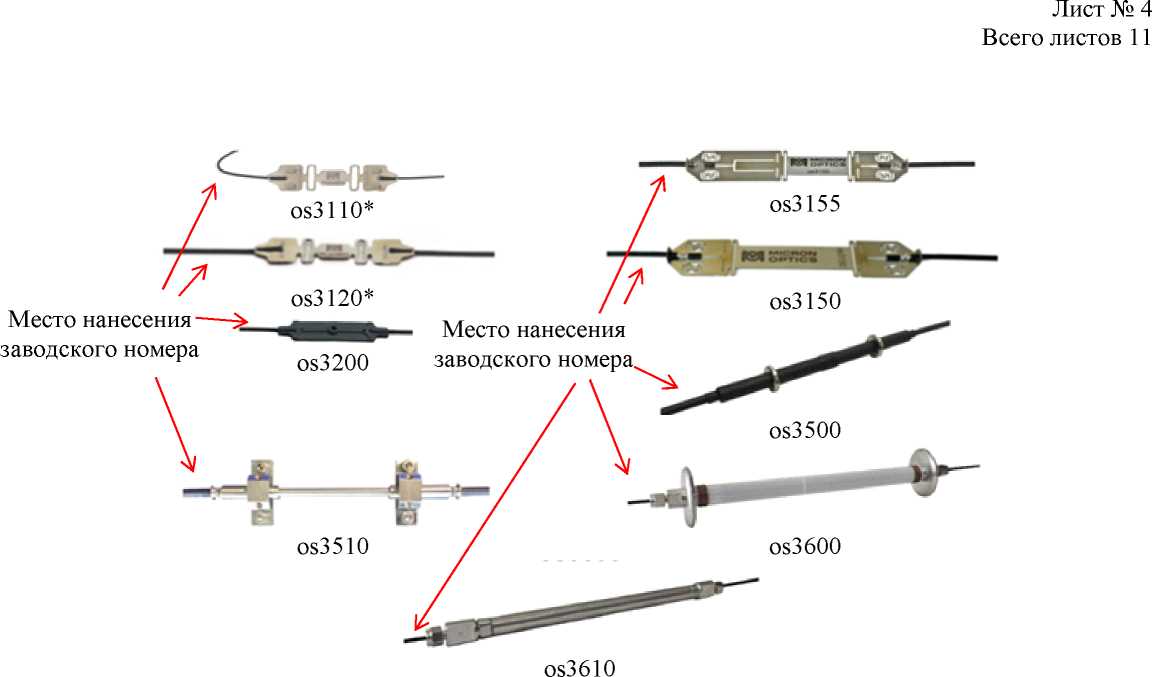

Системы измерительные воло-коннооптические

Si

С

90397-23

мод. Si-155-ST- 04 зав. № HIAGC5, мод. Si-255-EV-08 зав. № HIAGNW, мод. NT Si-155-ST-04 зав. № HIAD5K, мод. NT Si-255- EV-08 зав. № HIAGNV

"Luna Innovations Inc.", США (производственная площадка: ООО "Нева Технолод-жи", г. Санкт-Петербург

"Luna Innovations Inc.", США

ОС

МП 009.Ф3-22

4 года

Общество с ограниченной ответственностью "Нева Тех-нолоджи" (ООО "Нева Техно-лоджи"), г. Санкт- Петербург

ФГУП "ВНИИО-ФИ", г. Москва

17.01.2022

4.

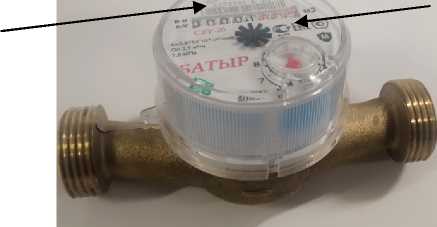

Счетчики холодной и горячей воды крыльчатые

БАТЫР СВ

С

90398-23

БАТЫР СВУ- 15 зав. №№ 0000301 А 23, 0000645 А 23, 0000258 А 23, БАТЫР СВУ - 20 зав. №№ 2252464 А 23, 2252937 А 23, БАТЫР СВУ - 25 зав. №№ 2601453 Н 22, 2601457 Н 22, БАТЫР СВУ - 32 зав. №№ 3201325 Н 22, 3201323 Н 22, БАТЫР СВУ - 40 зав. №№ 4200887 Н 22, 4200825 Н 22, БАТЫР СВМ - 15М зав. № 9400664 В 22, БАТЫР СВМ - 20 зав. № 6000010 Т 19, БАТЫР СВМ -

Общество с ограниченной ответственностью Производственнокоммерческая фирма "БАТЫР" (ООО ПКФ "БА ТЫР"), Республика Башкортостан, г. Ишимбай

Общество с ограниченной ответственностью Производственно-коммерческая фирма "БАТЫР" (ООО ПКФ "БАТЫР"), Республика Башкортостан, г. Ишимбай

ОС

ГОСТ Р 8.1012 — 2022 "ГСИ. Счетчики воды. Методика поверки"

6 лет

Общество с ограниченной ответственностью Производственно-коммерческая фирма "БАТЫР" (ООО ПКФ "БАТЫР"), Республика Башкортостан, г. Ишимбай

ФБУ "Пермский ЦСМ", г. Пермь

27.06.2023

25 зав. № 2000003 Т 19, БАТЫР СВМ - 40 зав. №№4000206 Т 19, 4000207 Т 19, БАТЫР СВМ - 50 зав. №№8200009 В 22, 8200039 В 22

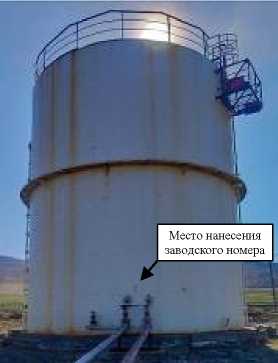

5.

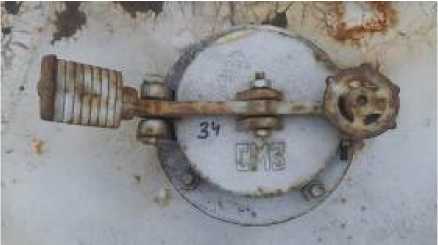

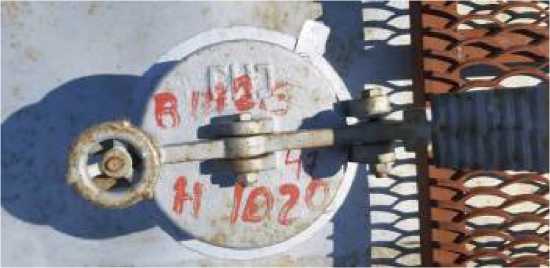

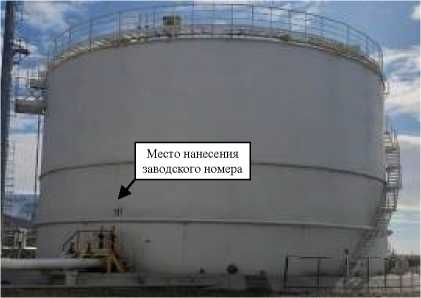

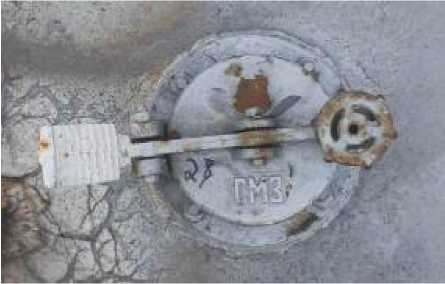

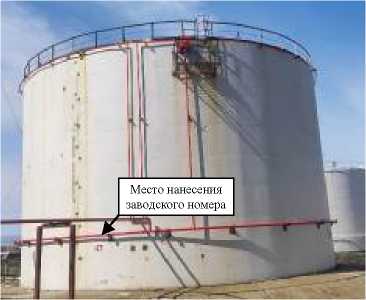

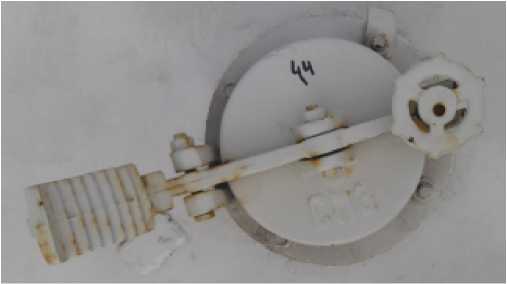

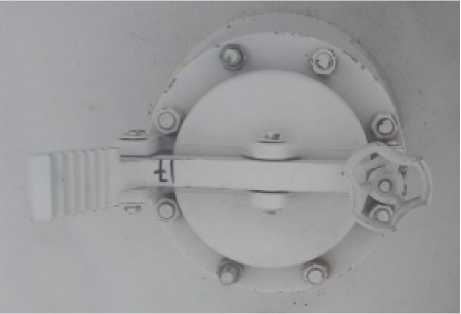

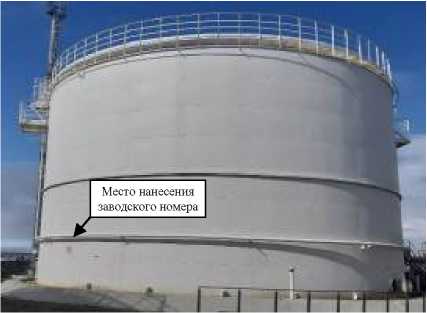

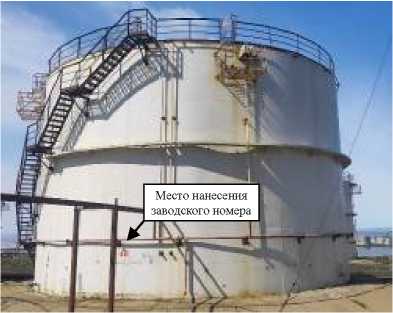

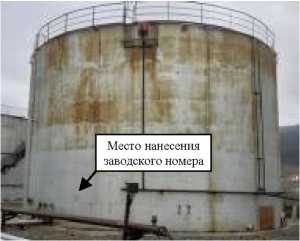

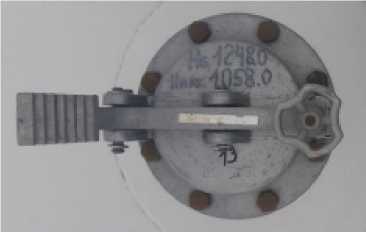

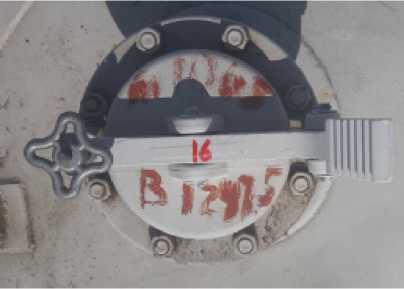

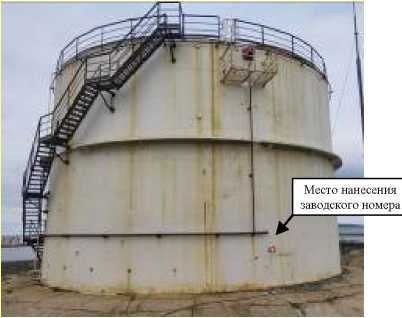

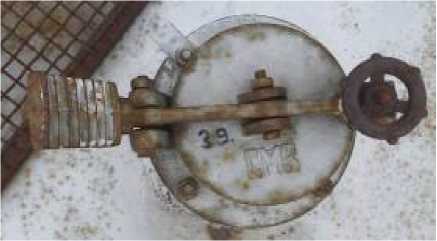

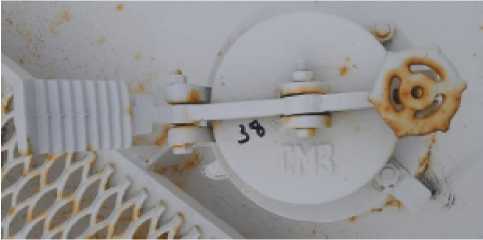

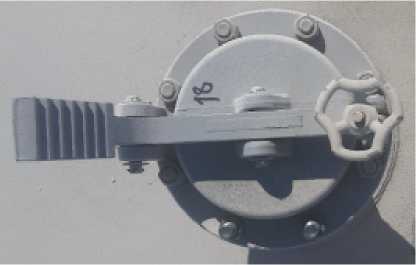

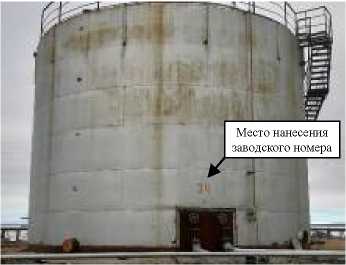

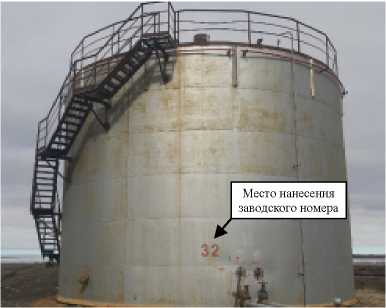

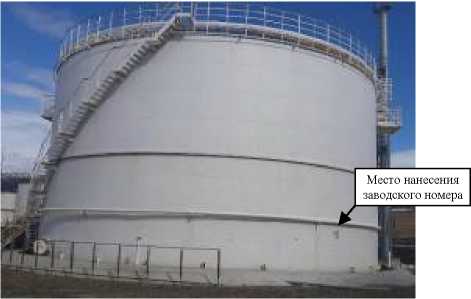

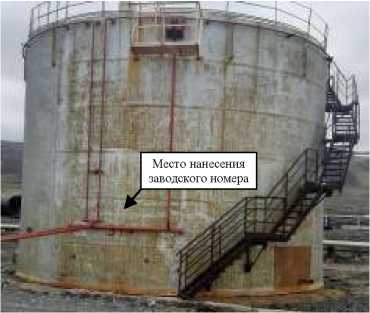

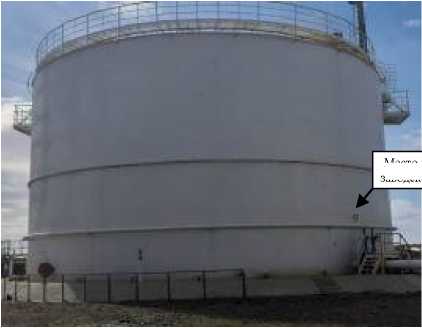

Резервуары стальные вертикальные цилиндрические

РВС

Е

90399-23

РВС-700 зав.№ 28; РВС-1000 зав.№№ 1, 31, 32, 34; РВС-3000 зав.№№ 13, 14, 36, 38, 39, 43, 44, 47, 48; РВС-5000 зав.№№ 15, 16, 17, 18

Акционерное общество "Чукот-снаб" (АО "Чу-котснаб"), Чукотский автономный округ, г. Анадырь

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

ОС

МП 0006/22023

5 лет

Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

АО "Метролог", г. Самара

07.07.2023

6.

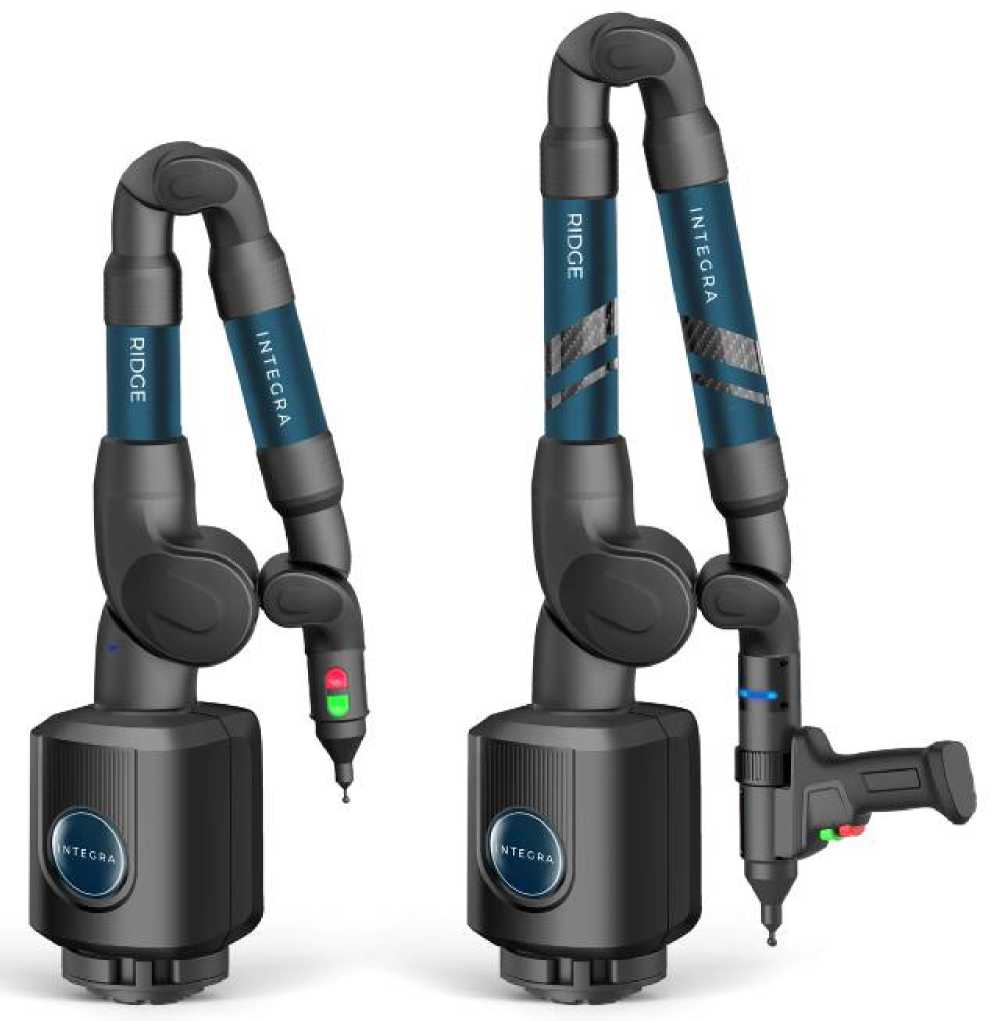

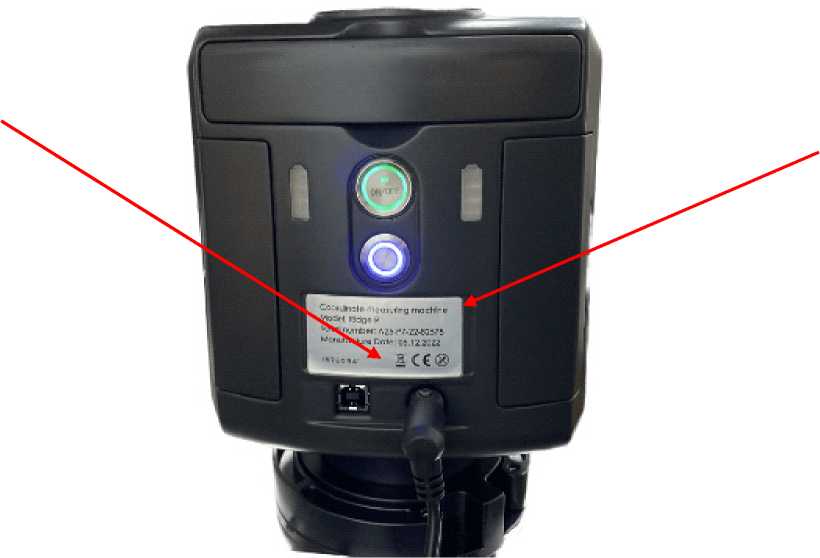

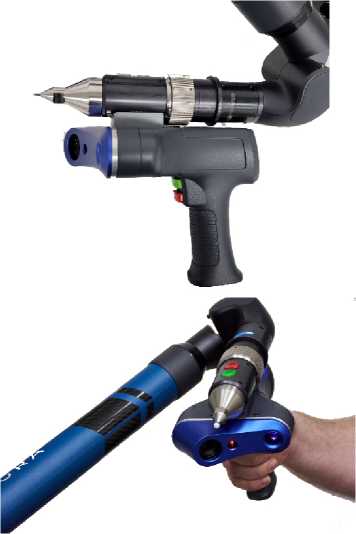

Машины координат-но-измерительные портативные

INTEGR A

С

90400-23

мод. Ridge P 2,5 м 7 осей зав. № A25-P7-22-82578, мод. Ridge P 4,5 м 7 осей зав. № A45-P7-22-81539

Акционерное общество "КАМА- ДИ" (АО "КА- МАДИ"), г. Санкт-Петербург (производственная площадка: MT Technologies (Suzhou) Co. Ltd, Китай)

Акционерное общество "КА-МАДИ" (АО "КАМАДИ"), г. Санкт-Петербург

ОС

МП-154 2023

1 год

Акционерное общество "КА-МАДИ" (АО "КАМАДИ"), г. Санкт-Петербург

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

18.07.2023

7.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозначение отсутствует

Е

90401-23

95

Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга"), г. Самара

Акционерное общество "Транснефть -Приволга" (АО "Транснефть -Приволга"), г. Самара

ОС

МИ 3000 2022

4 года

Общество с ограниченной ответственностью "НоваСи-стемс" (ООО "НоваСистемс"), г. Уфа

ООО "Спец-энергопроект" г. Москва

16.06.2023

(АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Приволга" по НПС "Зимовники"

8.

Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО "РН -Юганскнефтегаз"

Обозначение отсутствует

Е

90402-23

7

Акционерное общество "Нефтеав-томатика" (АО "Нефтеавтомати-ка"), г. Уфа

Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз"), ХМАО-Югра, г. Нефтеюганск

ОС

НА.ГНМЦ. 0643-23 МП

1 год

Акционерное общество "Нефтеавтома-тика" (АО "Нефтеавтома-тика"), г. Уфа

АО "Нефтеавто-матика", г. Казань

07.04.2023

9.

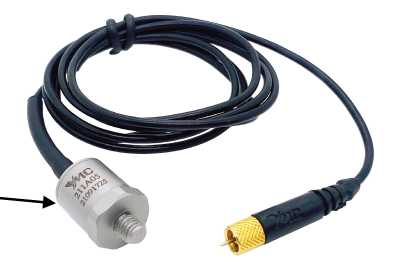

Акселерометры удар ные

ASM

С

90403-23

ASM 111A02G зав. № 23050427, ASM 211A10G зав. № 23080266

YMC PIEZOTRONICS INC, Китай

YMC PIEZOTRONICS INC, Китай

ОС

МП 2520 129-2023

3 года

Общество с ограниченной ответственностью "АСМ тесты и измерения" (ООО "АСМ тесты и измерения"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

31.08.2023

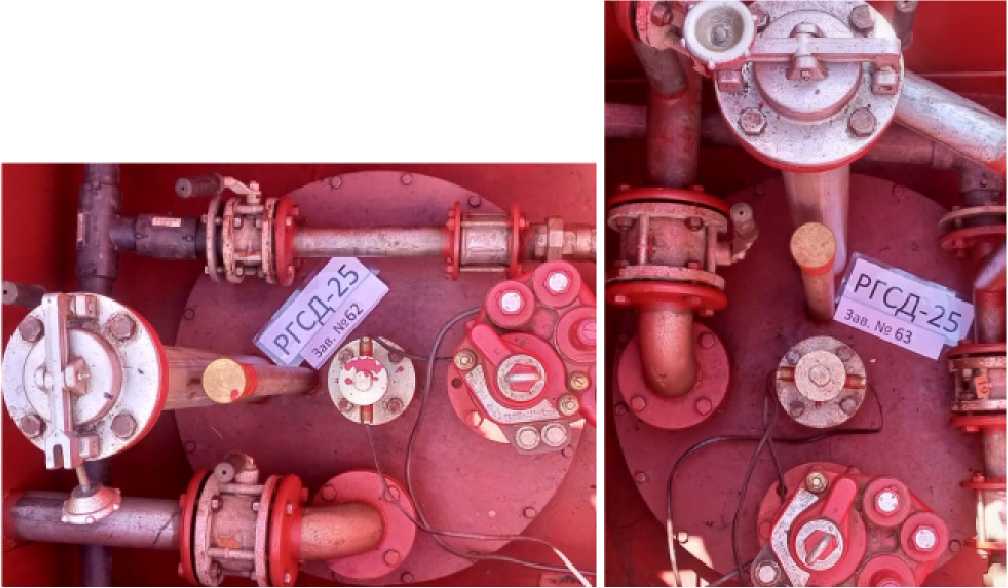

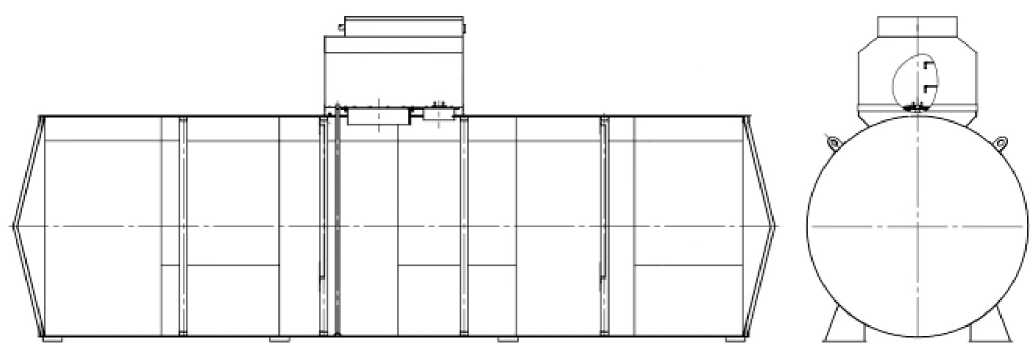

10.

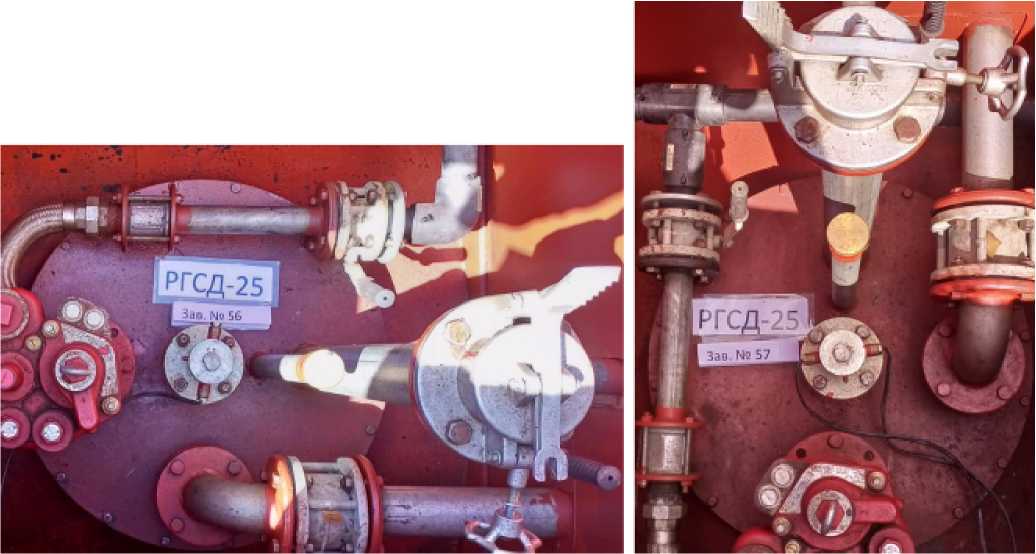

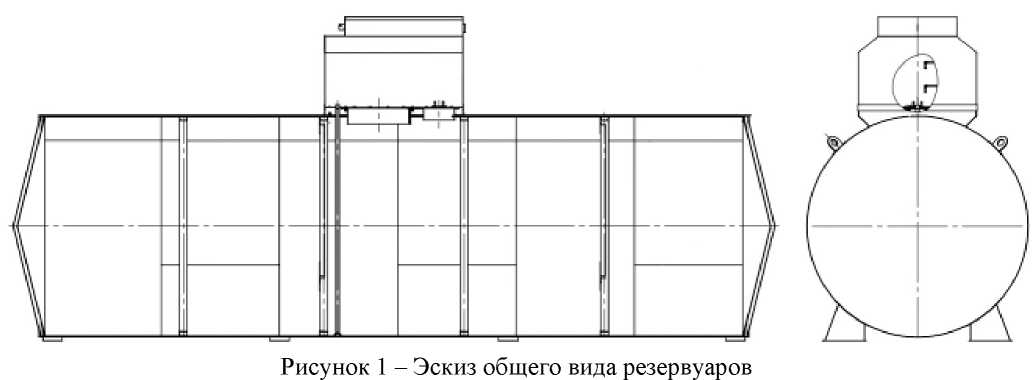

Резервуары горизонтальные стальные двустенные

РГСД-25

Е

90404-23

56, 57, 58, 59, 60, 61, 62, 63

Общество с ограниченной ответственностью "Техмонтажспец-строй" (ООО "Техмонтажспец-строй"), Ставропольский край, г. Пятигорск

Общество с ограниченной ответственностью "Техмон-тажспецстрой" (ООО "Техмон-тажспецстрой"), Ставропольский край, г. Пятигорск

ОС

ГОСТ 8.346-2000

5 лет

Войсковая часть 2148, г. Москва

ООО "Метро-КонТ", г. Казань

30.08.2023

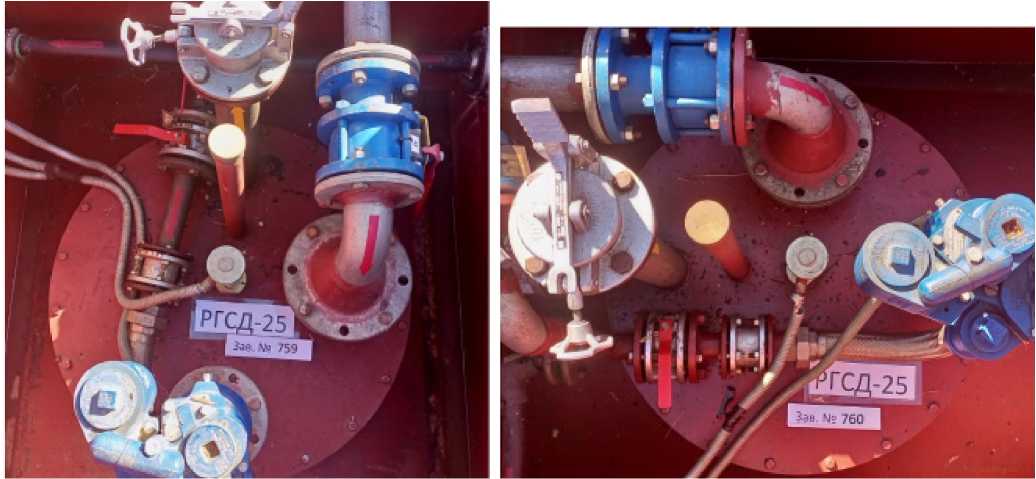

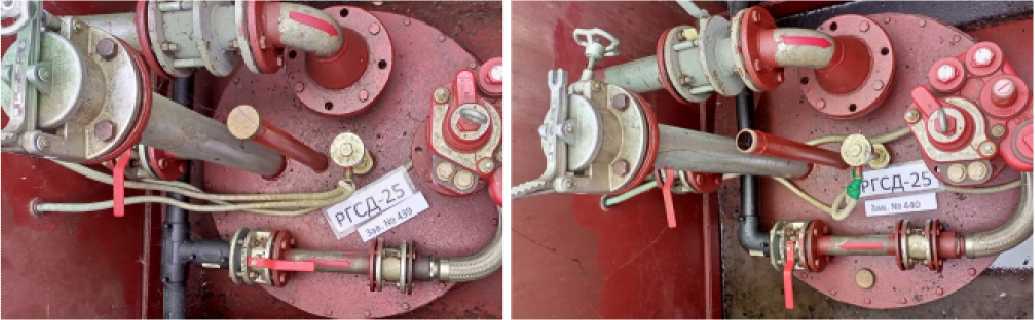

11.

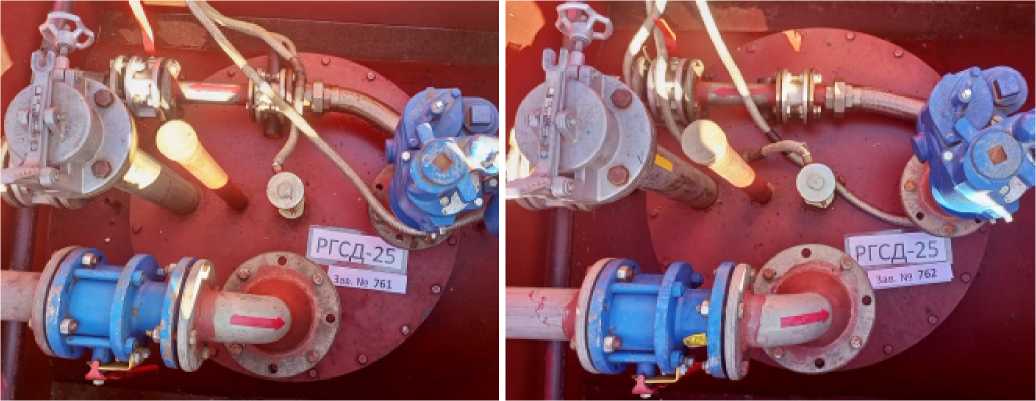

Резервуары

РГСД-25

Е

90405-23

757, 758, 759,

Общество

Общество

ОС

ГОСТ

5 лет

Войсковая часть

ООО "Метро-

30.08.2023

горизонтальные стальные двустенные

760, 761, 762, 763, 764

с ограниченной ответственностью "Техмонтажспец-строй" (ООО "Техмонтажспец-строй"), Ставропольский край, г. Пятигорск

с ограниченной ответственностью "Техмон-тажспецстрой" (ООО "Техмон-тажспецстрой"), Ставропольский край, г. Пятигорск

8.346-2000

2148, г. Москва

КонТ", г. Казань

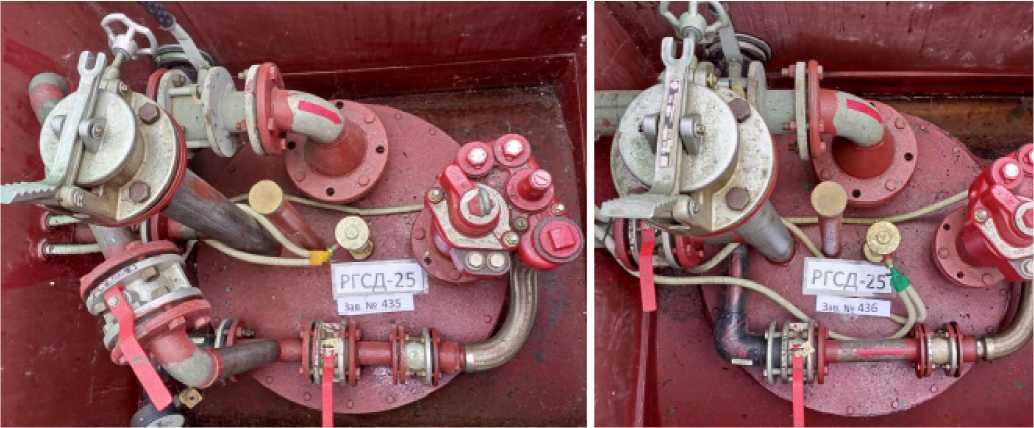

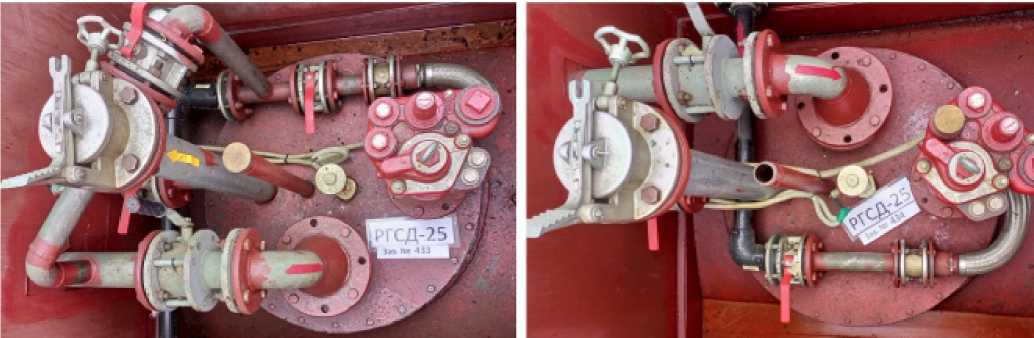

12.

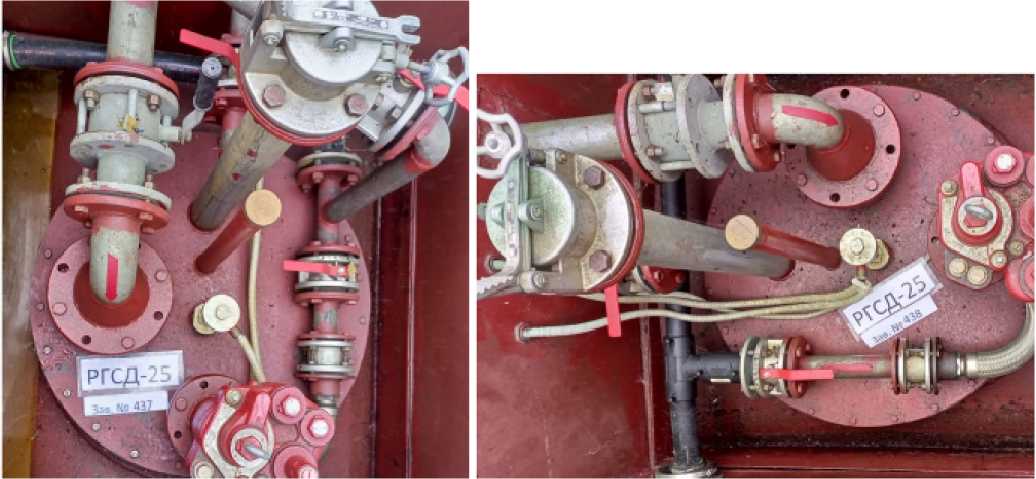

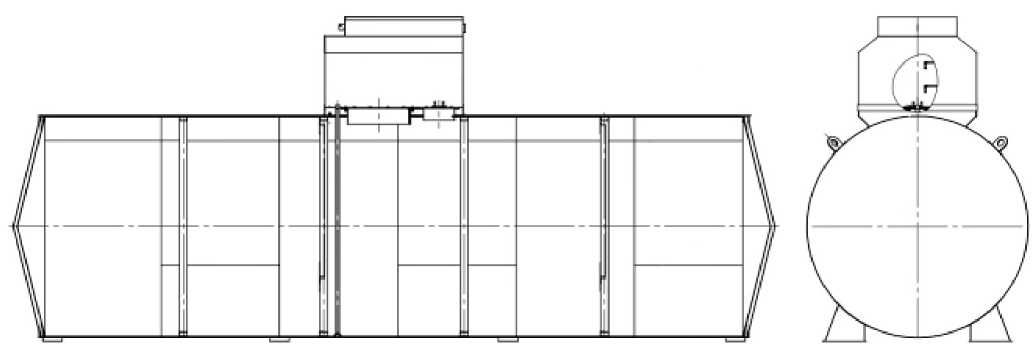

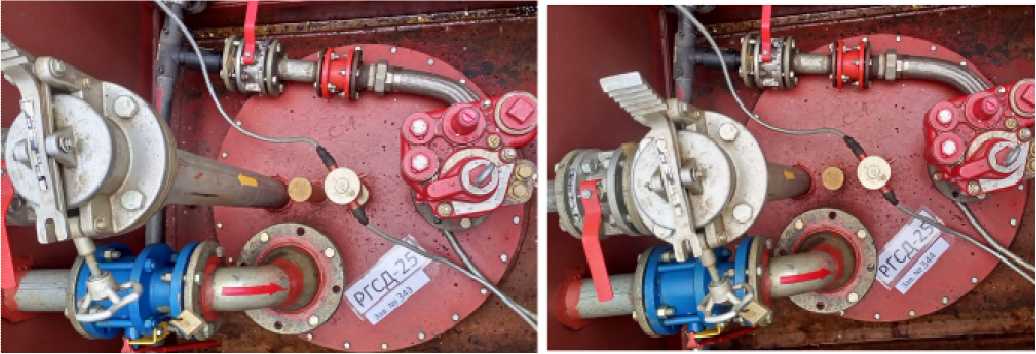

Резервуары горизонтальные стальные двустенные

РГСД-25

Е

90406-23

433, 434, 435, 436, 437, 438, 439, 440

Общество с ограниченной ответственностью "Техмонтажспец-строй" (ООО "Техмонтажспец-строй"), Ставропольский край, г. Пятигорск

Общество с ограниченной ответственностью "Техмон-тажспецстрой" (ООО "Техмон-тажспецстрой"), Ставропольский край, г. Пятигорск

ОС

ГОСТ 8.346-2000

5 лет

Войсковая часть 2148, г. Москва

ООО "Метро-КонТ", г. Казань

30.08.2023

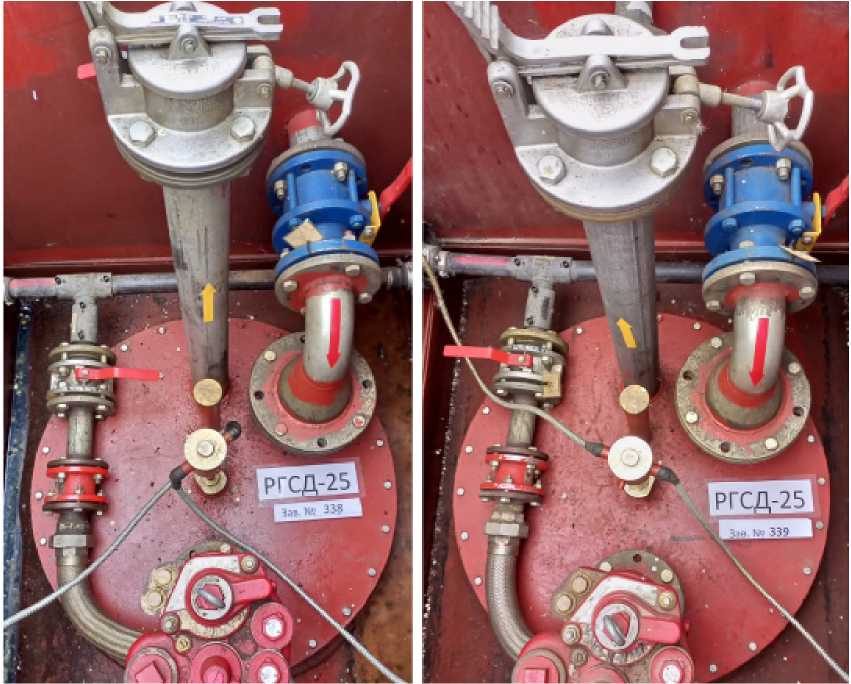

13.

Резервуары горизонтальные стальные двустенные

РГСД-25

Е

90407-23

333, 334, 338, 339, 341, 342, 343, 344

Общество с ограниченной ответственностью "Техмонтажспец-строй" (ООО "Техмонтажспец-строй"), Ставропольский край, г. Пятигорск

Общество с ограниченной ответственностью "Техмон-тажспецстрой" (ООО "Техмон-тажспецстрой"), Ставропольский край, г. Пятигорск

ОС

ГОСТ 8.346-2000

5 лет

Войсковая часть 2148, г. Москва

ООО "Метро-КонТ", г. Казань

30.08.2023

14.

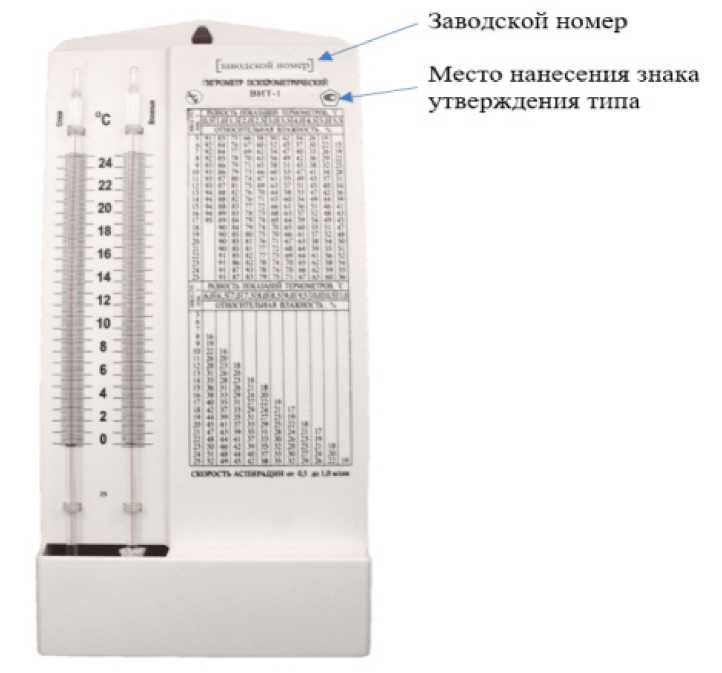

Гигрометры психрометрические

ВИТ

С

90408-23

исполнение ВИТ-1 зав. №№ 1, 29, 33; испол нение ВИТ-2 зав. №№ 4, 17, 59

Общество с ограниченной ответственностью "Первый термометровый завод" (ООО "Первый термометровый завод"), г. Москва

Общество с ограниченной ответственностью "Первый термометровый завод" (ООО "Первый термометровый завод"), г. Москва

ОС

РТ-МП-982-012023

1 год

Общество с ограниченной ответственностью Научно-про"Первый термометровый завод" (ООО "Первый термометровый завод"), г. Москва

ФБУ "Ростест-Москва", г. Москва

01.08.2023

15.

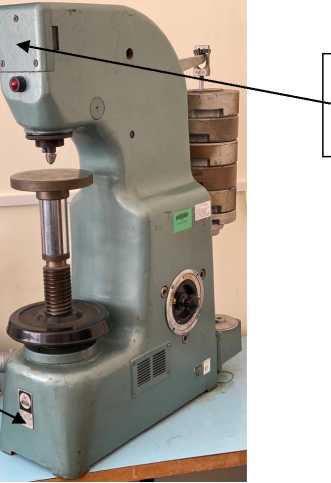

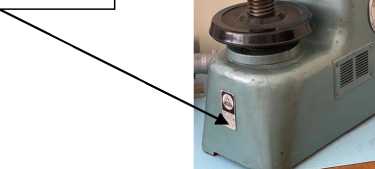

Твердомер Бринелля

ТШ-2М

Е

90409-23

1750

Общество с ограниченной

Общество с ограниченной

ОС

МП 360009-2023

1 год

Федеральное государственное

ФГУП "ВНИИФТРИ",

25.08.2023

ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново

ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново

унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

Московская обл., г. Солнечногорск, рп. Менделеево

16.

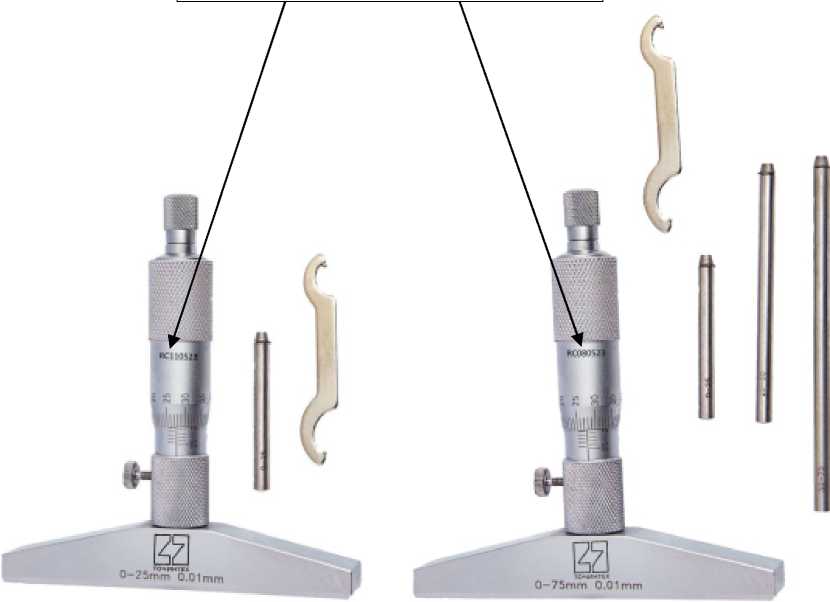

Глубиномеры микрометрические

Точин-тех

С

90410-23

05798126, 33254874, AF45879, C874526

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР

GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР

ОС

МП АПМ 48-22

1 год

Общество с ограниченной ответственностью "ЗИТОМ" (ООО "ЗИ- ТОМ"), г. Москва

ООО "Автопро-гресс-М", г. Москва

29.08.2023

17.

Меры размеров частиц в водной среде

МРЧ- 0,10

С

90411-23

0100100123, 0100100223, 0100100323

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ОС

МП-640- 002М-23

Первичная поверка до ввода в экс-плуа-тацию

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

18.09.2023

18.

Меры размеров частиц в водной среде

МРЧ- 0,07

С

90412-23

0070100123, 0070100223, 0070100323

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ОС

МП-640- 001М-23

Первичная поверка до ввода в экс-плуа-тацию

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

18.09.2023

19.

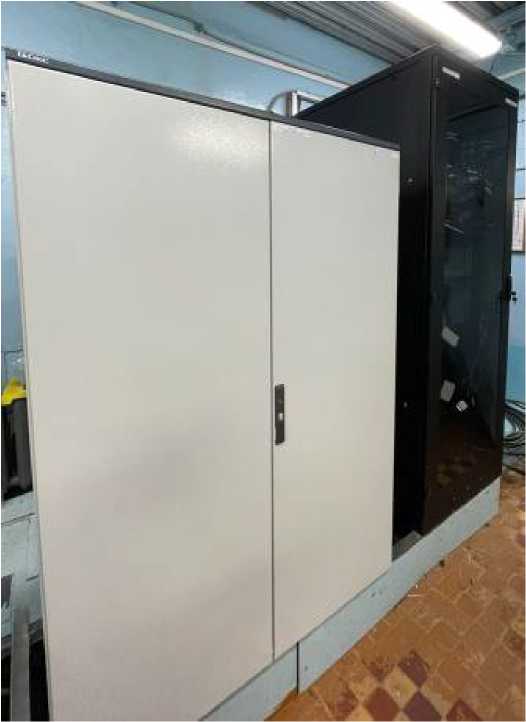

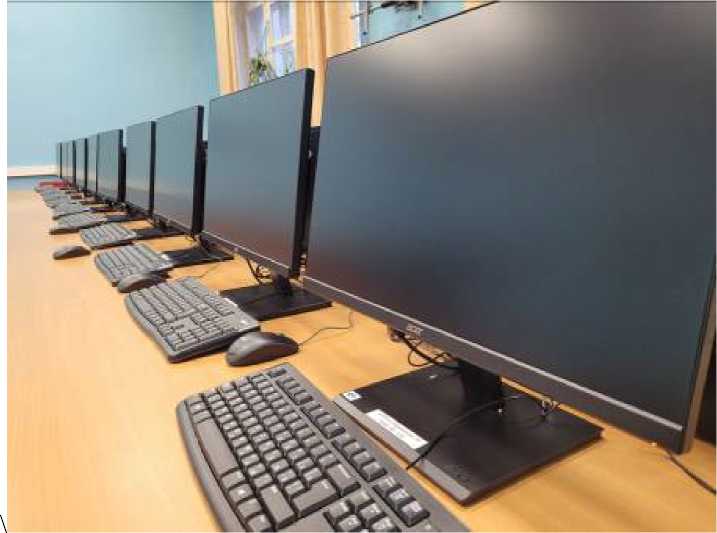

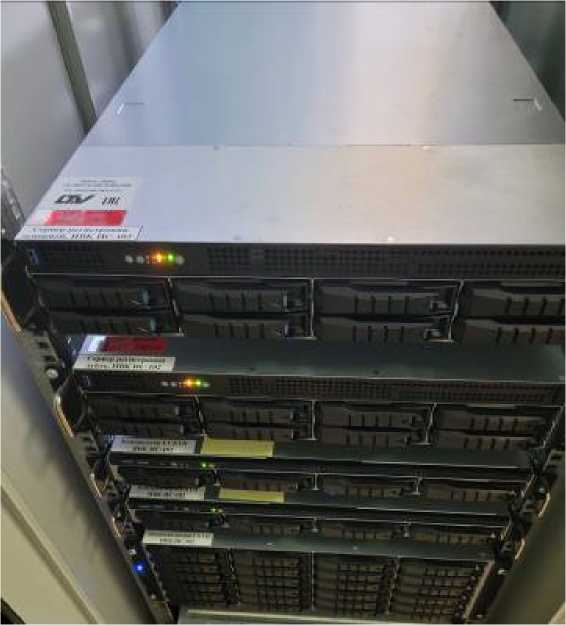

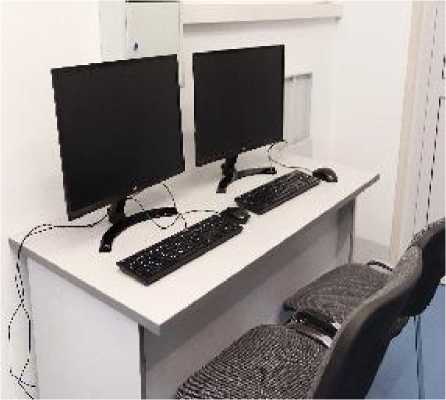

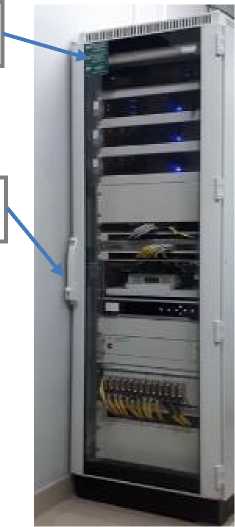

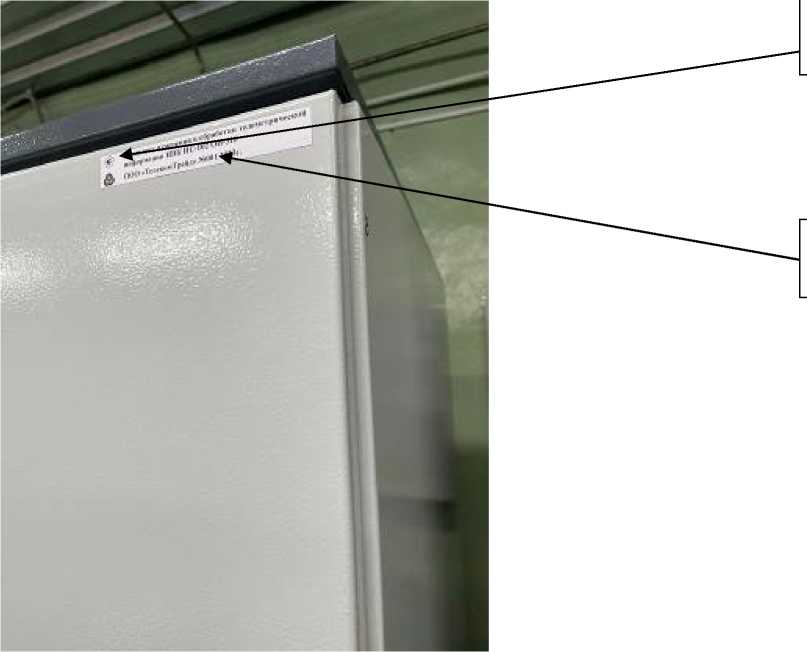

Комплекс измерения и обработки телеметрической информации

ИВК ИС-102 ОИ-310

Е

90413-23

001

Общество с ограниченной ответственностью "ТелекомТрейд" (ООО "ТелекомТ-рейд"), г. Уфа

Федеральное казенное предприятие "Научно-испытательный центр ракетнокосмической промышленности" (ФКП "НИЦ РКП"), Московская обл., г. Пересвет

ОС

МП- НИЦЭ-063- 23

4 года

Общество с ограниченной ответственностью "Телеком-Трейд" (ООО "ТелекомТ-рейд"), г. Уфа

ООО"НИЦ "ЭНЕРГО", г. Москва

12.10.2023

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90395-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

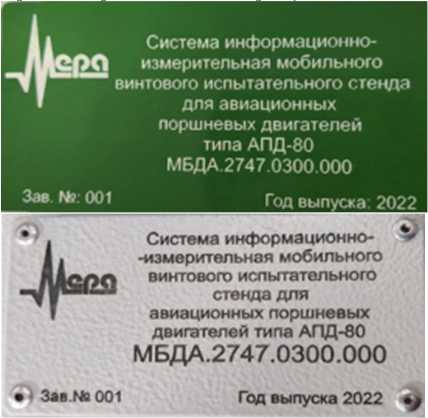

Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80

Назначение средства измерений

Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80 (далее - Система, ИИС АПД-80) предназначена для измерений: крутящего момента силы; частоты вращения валов двигателя; массового расхода топлива; объемного расхода (прокачки) масла; температуры поверхностей, газообразных и жидких сред; абсолютного и избыточного давлений газообразных и жидких сред; относительной влажности воздуха; виброскоростей; напряжения и силы постоянного тока; а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний поршневых двигателей.

Описание средства измерений

Принцип действия ИИС АПД-80 основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы от первичных преобразователей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.

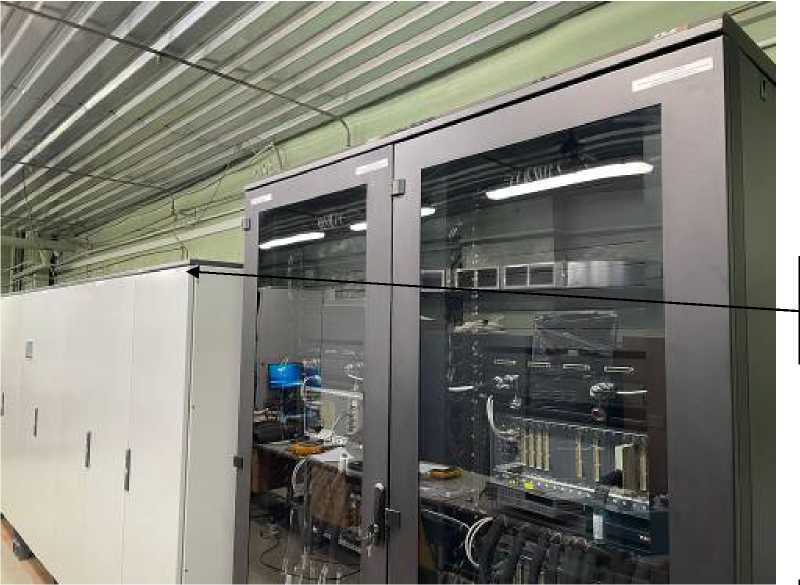

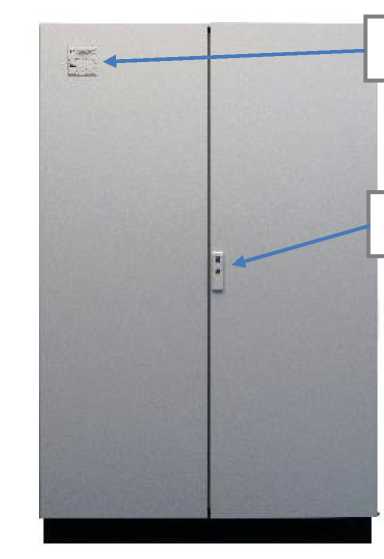

Конструктивно ИИС АПД-80 состоит из: стойки приборной, шкафа кроссировочного, станции сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей.

Функционально ИИС АПД-80 включает в себя измерительные каналы (ИК) физических величин, состоящих из первичных измерительных преобразователей (ПИП), преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их через коммуникационные элементы в измерительные модули комплекса измерительновычислительного MIC-236 для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники на станции сбора данных.

ИИС АПД-80 реализует следующие ИК:

• -   ИК крутящего момента силы;

• -   ИК частот вращения валов двигателя;

• -   ИК массового расхода топлива;

• -   ИК объёмного расхода (прокачки) масла;

• -   ИК абсолютных и избыточных давлений газообразных и жидких сред;

• -   ИК температур в диапазоне преобразования ПИП термоэлектрического типа;

• -   ИК температур в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления);

• -   ИК СКЗ виброскорости;

• -   ИК напряжения постоянного тока;

• -   ИК силы постоянного тока;

• -   ИК температуры и относительной влажности атмосферного воздуха.

Принцип действия ИК крутящего момента силы основан на формировании ПИП МА20-500 электрического сигнала, пропорционального моменту крутящему силы, с последующим преобразованием этого сигнала блоком Т42 в цифровую форму и передачей цифровых кодов через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК частот вращения валов двигателя основан на передаче измерительного сигнала от преобразователя частоты вращения МЭД-1 в виде изменения частоты прямоугольных импульсов на модуль АЦП MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК массового расхода топлива основан на формировании измерительного сигнала преобразователем расхода массового Rheonik RHM02L кориолисовского, переводе сигнала измерительным преобразователем Rheonik КИЕ26 в цифровую форму и передаче кодов через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК расхода объемного (прокачки) масла основан на передаче измерительного сигнала от преобразователя расхода объемного ТПРГ20-8-1 в виде изменения частоты переменного тока через нормализатор сигналов МЕ-402 на модуль MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК абсолютных и избыточных давлений газообразных и жидких сред основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП МВ.-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации; ИК барометрического давления реализован с помощью барометра рабочего сетевого БРС-1М цифровой сигнал с которого поступает через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры в диапазоне преобразования ПИП термоэлектрического типа основан на передаче измерительного сигнала от термоэлектрических преобразователей КТХА в виде изменения напряжения постоянного тока на модуль аналогового ввода ОВЕН МВ210-101 и далее, в виде цифрового кода через преобразователь интерфейсов MOXA Nport ^5450А и локальную сеть в станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления) основан на передаче измерительного сигнала от термопреобразователей сопротивления в виде изменения величины сопротивления на модуль МR-227R5 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК СКЗ виброскорости основан на передаче измерительного сигнала от преобразователя виброскорости AV02-01-0,08 в виде изменения величины постоянного тока на модуль МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК напряжения постоянного тока основан на передаче сигнала с выхода генератора на модуль МR-227U2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК силы постоянного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного ПИТ-150-У-4/20-Б14 в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;

Принцип действия ИК температуры и относительной влажности атмосферного воздуха основан на передаче измерительного сигнала от термогигрометра ИВТМ-7 в виде цифрового кода через преобразователь интерфейсов MOXA Nport IA5450A и локальную сеть в станцию сбора данных для отображения и регистрации.

По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.

Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение, которая находится в левом верхнем углу передней дверцы стойки приборной (рисунки 2-4). Нанесение знака поверки на средство измерений не предусмотрено.

Защита от несанкционированного доступа к компонентам Системы обеспечивается:

- ограничением доступа к месту установки системы;

• - запиранием ключом замка на дверях стойки приборной (рисунок 4);

• - запиранием ключом замка на дверях шкафа коммутационного (рисунок 3). Общий вид составных частей средства измерений представлен на рисунках 1-4.



  Рисунок 1 - Станция сбора данных и отображения. Вид общий



  Рисунок 2 - Информационные таблички



  Информационные таблички

  Места запирания

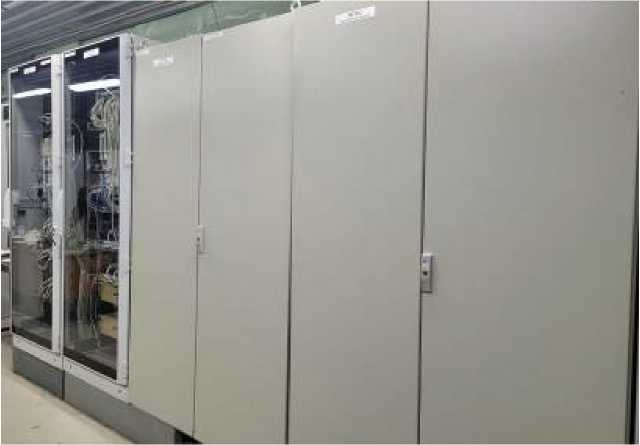

  Рисунок 3 - Шкаф коммутационный

  ИИС АПД-80. Вид внешний



  Рисунок 4 - Стойка приборная

  ИИС АПД-80. Вид внешний

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».

В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1- Идентификационные данные функционального ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	scales.dll
Номер версии (идентификационный номер) ПО	1.0.0.8
Цифровой идентификатор ПО	24CBC163
Алгоритм вычисления идентификатора ПО	CRC32 по IEEE 1059-1993

Метрологические и технические характеристики

Метрологические характеристики (МХ) ИК ИИС АПД-80 приведены в таблице 2.

Таблица 2 - Метрологические характеристики ИИС АПД-80

Измеряемые параметры (наименование измерительных каналов)	Измеряемые величины	Диапазон измерений (показаний)	Пределы допускаемой погрешности	Кол-во ИК
1	2	3	4	5
Крутящий момент силы	Крутящий момент силы	от 25 до 500 Н^м	у: ± 0,5 % от ВП в диапазоне от 0 до 125 Н^м; 6: ± 0,5 % от ИЗ в диапазоне от 125 до 500 Н^м	1
Частота вращения вала двигателя	Частота вращения	от 120 до 7200 об/мин	6: ± 0,2 % от ИЗ	1
Расход топлива	Массовый рас ход	от 6 до 50 кг/ч	6: ± 0,5 % от ИЗ	1
Прокачка масла	Объемный рас ход	от 10 до 90 л/мин	у: ± 3,0 % от ВП	1
Давление (избыточное) масла	Избыточное давление	от 0 до 1,0 МПа	у: ± 1,0 % от ВП	2
Давление (избыточное) топлива		от 0 до 0,6 МПа	у: ± 0,5 % от ВП	2
Давление (абсолютное) воздуха на входе в двигатель	Абсолютное давление	от 0 до 0,16 МПа	у: ± 0,5 % от ВП	1
Давление (абсолютное) воздуха во входном коллекторе		от 0 до 0,16 МПа	у: ± 0,5 % от ВП	1
Атмосферное давление воздуха в испытательном боксе	Абсолютное давление	от 93 до 104 кПа (от 700 до 780 мм рт.ст.)	Д: ± 0,67 гПа (± 0,5 мм рт.ст.)	1
Температура масла	Температура	от -40 °С до +150 °С	у: ± 1,5 % от ВП	2
Температура топлива		от -40 °С до +100 °С	у: ± 0,75 % от ВП	2
Температура воздуха на входе в двигатель		от -40 °С до +80 °С	у: ± 1,5 % от ВП	1
Температура воздуха во входном коллекторе		от -40 °С до +150 °С	у: ± 1,5 % от ВП	1
Температура отработанных газов		от -40 °С до +1000 °С	у: ± 1,5 % от ВП	6
Температура головок цилиндра		от -40 °С до +250 °С	у: ± 1,5 % от ВП	4
Температура корпуса генератора		от -40 °С до +200 °С	у: ± 1,5 % от ВП	2

Продолжение таблицы 2

1	2	3	4	5
СКЗ виброскорости в контрольной точке корпуса двигателя	Виброскорость	от 2 до 100 мм/с	у: ± 20 % от ВП	6
Напряжение постоянного тока на клеммах генератора	Напряжение постоянного тока	от 0 до 40 В	у: ± 2,0 % от ВП	2
Сила постоянного тока генератора	Сила постоянно го тока	от 0 до 150 А	у: ± 2,0 % от ВП	2
Температура воздуха в испытательном боксе	Температура	от -40 °С до +50 °С	Д: ± 1,6 °С	1
Относительная влажность воздуха в испытательном боксе	Относительная влажность	от 0 % до 98 %	Д: ± 2,0 %	1

Примечания:

ВП - верхний предел измерения;

ИЗ - измеряемое значение;

Y - приведенная погрешность, %;

6 - относительная погрешность, %;

Д - абсолютная погрешность в единицах измеряемой величины.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	230±23
- частота переменного тока, Г ц	50±1
Потребляемая мощность, кВт не более:	2
Габаритные размеры составных частей, мм, (ширинахвысотахглубина), не более:
- стойка приборная	600х2110х800
- шкаф коммутационный	1200x2110x400
Масса составных частей, кг, не более:
- стойка приборная	255
- шкаф коммутационный	105
Условия эксплуатации:
- температура воздуха, °С	от +10 до +30
- относительная влажность воздуха при температуре +25 °С, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Показатели надежности:
Средняя наработка на отказ, часов	5000
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов	0,9984

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование (номер в ФИФ ОЕИ)	Обозначение	Кол-во, шт./экз.
1	2	3
Система информационно-измерительная мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80, в том числе первичные и вторичные преобразователи: Измеритель крутящего момента силы МА20 (76230-19), 1 шт.; Датчик частоты вращения МЭД-1 (64257-16), 3 шт.; Расходомер-счетчик массовый RHM02L (79411-20), 1 шт.; Турбинный преобразователь расхода геликойдный ТПРГ20-8-1 (23153-14), 1шт.; Датчики давления МИДА-13П (17636-17), 6 шт.; Датчики температуры с НСХ 100П/?Н00 по ГОСТ 66512009, 12 шт.; Датчики температуры КТХА (75207-19), 6 шт.; Измеритель влажности и температуры ИВТМ-7 (71394-18), 1шт.; Преобразователи виброскорости AV02 (75727-19), 6 шт.; Преобразователи силы тока измерительные ПИТ (74910-19), 2 шт.; Модуль аналогового ввода МВ210-101 (76920-19), 1шт.; Барометр рабочий сетевой БРС-1М (16006-97), 1шт.; Комплекс измерительный магистрально-модульный MIC236 (46517-21), 1шт.	МБДА.2747.0300.000	1 шт.
Программное обеспечение на CD-диске	-	1 шт.
Руководство по эксплуатации	МБДА.2747.0300.000 РЭ	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

«Параметры, измеряемые при испытаниях авиационных поршневых двигателей с применением системы информационно-измерительной мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-80. Методика (метод) измерений. МИ-АПД-80» рег. № ФР.1.28.2022.44097.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 • 10^-1-1 • 10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения;

ОТУ-2018 «Двигатели авиационные серийные для воздушных судов. Изготовление, ремонт, приемка и поставка. Общие технические условия».

Правообладатель

Акционерное общество «Уральский завод гражданской авиации» (АО «УЗГА»)

ИНН 6664013640

Юридический адрес: 620025, Свердловская обл., г. Екатеринбург, ул. Бахчиванджи, д. 2г

Телефон: (343) 295-51-51, +7 (343) 295-55-15, +7 (343) 295-54-71

Факс: (343) 256-64-77, (343) 256-69-96

E-mail: uwca@uwca.ru

Изготовитель

Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)

ИНН 5018085734

Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3

Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13

Телефон: (495) 783-71-59

Факс: (495) 745-98-93

E-mail: common@nppmera.ru, info@nppmera.ru

Испытательный центр

Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)

Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2

Телефон: (499) 763-61-67

Факс: (499) 763-61-10

Адрес в Интернете: www.ciam.ru

E-mail: info@ciam.ru

Уникальный номер записи в реестре аккредитованных лиц № 30093-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Регистрационный № 90396-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода жидкости турбинные Smith Meter Sentry K2DSBOA300

Назначение средства измерений

Преобразователи расхода жидкости турбинные Smith Meter Sentry K2DSB0A300 (далее по тексту - ТПР) предназначены для преобразования расхода жидкости в импульсные электрические сигналы.

Описание средства измерений

К ТПР данного типа относятся преобразователи расхода жидкости турбинные Smith Meter серии Sentry модели K2DSBOA300 с заводскими №№ WC201525S, WC201526S, WC201527S.

Принцип действия ТПР основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса ТПР, во вращательное движение ротора, скорость вращения которого пропорциональна объемному расходу, а количество импульсов объему измеряемой среды, протекающей через ТПР.

При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.

ТПР состоит из корпуса с фланцами, ротора, статоров, магнитоиндукционных датчиков.

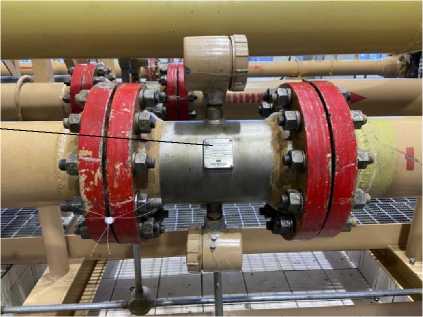

Общий вид ТПР показан на рисунке 1.

Место нанесения заводского номера

Заводской номер ТПР в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен ударным методом на маркировочную табличку, закрепленную на корпусе ТПР.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТПР предусмотрены места установки пломб обслуживающей организации и поверителя, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках. Знак поверки наносятся на пломбы в соответствии с МИ 3002-2006. Схема пломбировки от несанкционированного доступа ТПР указана на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Т а б л и ц а 1- Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода, м3/ч	от 140 до 500
Пределы допускаемой относительной погрешности измерений объемного расхода нефти для ТПР, используемого в качестве рабочего ТПР, %	±0,15
Пределы допускаемой относительной погрешности измерений объемного расхода нефти для ТПР, используемого в качестве контрольного (контрольнорезервного) ТПР, %	±0,10

Т а б л и ц а 2 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефтьпо ГОСТ Р 51858-2002
Температура измеряемой среды, °С	от +5 до +40
Давление измеряемой среды, МПа	от 0,3 до 4,6
Параметры электрического питания: - напряжение питания постоянного тока (магнитоиндукционного датчика), В	от 12 до 28
Потребляемая мощность, Вт, не более	15
Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина	485 318 356
Масса, кг, не более	68,3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +5 до +40 от 20 до 90
Средний срок службы, лет	18
Средняя наработка на отказ, ч	20000

Знак утверждения типа

наносится на титульный лист руководства по монтажу и эксплуатации типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Преобразователи расхода жидкости турбинные Smith Meter Sentry K2DSBОA300	-	1
Турбинные расходомеры Smith Meter Inc модели 4"-24", серии Sentry ТМ. Руководство по монтажу и эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Введение» в руководстве по монтажу и эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Фирма Smith Meter Inc. Moorco Company, США

Адрес: 1602, Wagner Аvenue, РО Вox 10428, Еrie Pennsylvania

Изготовитель

Фирма Smith Meter Inc. Moorco Company, США

Адрес: 1602, Wagner Avenue, РО Box 10428, Erie Pennsylvania

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90397-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные волоконно-оптические Si

Назначение средства измерений

Системы измерительные волоконно-оптические Si (далее - системы) предназначены для измерений длины волны отражения волоконно-оптических датчиков на основе решёток Брэгга (брэгговских датчиков), а также для измерений, воздействующих на брэгговские датчики, температуры и деформации.

Описание средства измерений

Принцип действия систем заключается в измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны с помощью перестраиваемого лазера. В процессе измерений регистрируется зависимость мощности отражённого от брэгговского датчика излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (решётка Брэгга), в результате чего часть проходящего через данное волокно излучения отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических процессов (деформация или изменение температуры) длина волны отражения брэгговской решётки также меняет своё значение.

Системы состоят из блока измерительного устройства и комплекта брэгговских датчиков. В состав систем могут входить измерительные устройства со следующими вариантами исполнения:

Si-x55-ST-yy, Si-x55-EV-yy, Si-x55-HS-yy, Si-155-EG-yy, где символ «x» принимает значение «1» или «2» в зависимости от исполнения корпуса измерительного устройства -настольное или стоечное, а символы «уу» могут принимать значения 01, 04, 08 или 16 в зависимости от количества измерительных каналов устройства (см. рис. 1 и 2). Модификация «х55» обозначает применение «интегрированного» измерительного устройства, которое по сравнению со «статическим» устройством обеспечивает частоту измерения не менее 10 Гц. При этом модификация типа «EG» обеспечивает возможность использования подводящих коммуникационных кабелей увеличенной длины, без изменения метрологических характеристик.

Каждая модификация также может содержать дополнительную аббревиатуру в виде символов «NT». Данная аббревиатура означает сборку устройства на территории РФ.

При заказе систем в качестве отличительного признака в обозначении по требованию заказчика могут дополнительно указываться начальная и конечная длина волны измерительного устройства, частота измерительного устройства, поставка для нужд настройки встраиваемого деполяризатора (в формате -DP, что обозначает наличие деполяризатора, или -NO, что обозначает отсутствие деполяризатора), общее количество и тип брэгговских датчиков.

В состав систем могут входить волоконно-оптические брэгговские датчики следующих моделей:

• - os4210, os4220, os4280, os4310, os4330, os4350, os4510 и os4520 для измерений температуры (см. рис. 3);

• - os3110, os3120, os3150, os3155, os3200, os3500, os3510, os3600 и os3610 для измерений деформации (см. рис. 4);

• - os4100 для компенсации дрейфа температуры (см. рис. 5).

Управление работой систем осуществляется с помощью персонального компьютера, подключаемого через интерфейс Ethernet соответствующим кабелем к измерительному устройству.

Блоки измерительного устройства выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование. Брэгговские датчики могут быть выполнены на пластинах или в небольших корпусах (прямоугольных или цилиндрических) с волоконно-оптическими выводами. Брэгговские датчики подключают к измерительному устройству с помощью одномодовых волоконно-оптических кабелей, выполненных по стандарту ITU-T G.652 или совместимых с ними.

Заводской номер измерительного устройства наносится печатным способом на нижнюю панель корпуса в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита. Заводской номер брэгговского датчика в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на пластиковый шильд, закрепленный на его волоконно-оптическом соединительном кабеле.

Нанесение знака поверки на корпус систем не предусмотрено.

Общий вид систем, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1 - 5.

Место пломбирования

Место нанесения заводского номера

Рисунок 2 - Внешний вид измерительного устройства Si-255

Рисунок 3 - Внешний вид брэгговских датчиков для измерений температуры

* Примечание: датчики os4510 и os4520 отличаются длиной измерительного щупа

* Примечание: датчики os3110 и os3120 отличаются методом установки (точечная приварка и приклейка, соответственно)

заводского номера

Рисунок 5 - Внешний вид брэгговских датчиков для компенсации дрейфа температуры

Программное обеспечение

Программное обеспечение «ENLIGHT» (далее - ПО), входящее в состав систем, выполняет функции задания условий измерений и отображения информации в цифровом виде.

ПО разделено на две части: интерфейсную и аппаратную.

Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора оптического модуля, запись которой осуществляется в процессе производства. Доступ к модулю исключён конструкцией систем.

Интерфейсная часть ПО (входит в комплект поставки) находится на ПК, используемом для сбора и визуализации показаний систем, и представляет собой приложение, предназначенное для вычисления длины волны из спектральных данных, полученных измерительным устройством. Преобразования полученных данных о длине волны в значения деформации и температуры, а также для отображения, обработки и сохранения результатов измерений фиксируются приложением.

Метрологически значимой частью ПО систем является аппаратная часть ПО с калибровочными данными для измерений длин волн и интерфейсная часть ПО c калибровочными данными брэгговских датчиков для измерений температуры и деформации. Метрологически значимая часть ПО записана в памяти микроконтроллера системы и защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерительного устройства систем.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки) ПО	Значение
Идентификационное наименование ПО	ENLIGHT
Номер версии (идентификационный номер) ПО	1.18.1 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики систем (в настольном исполнении)

Наименование характеристики	Значение
	Si-155-ST- 01	Si-155-ST- 04	Si-155-EV- 01	Si-155-EV- 04	Si-155-HS- 01	Si-155-HS- 04	Si-155-EG- 01	Si-155-EG- 04
	Метрологические характеристики
Диапазон измерений длин волн, нм 1	от 1500 до 1600		от 1500 до 1600		от 1510 до 1590		от 1500 до 1600
	от 1463 до 1617		от 1463 до 1617				от 1463 до 1617
Пределы допускаемой абсолютной погрешности измерений длин волн, нм	± 0,003		± 0,002		± 0,005		± 0,003
Диапазон измерений температуры, °С	от - 40 до + 120
Пределы допускаемой абсолютной погрешности измерений температуры2, °С	±0,6		±0,6		±1,0		±0,6
Диапазон измерений деформации 3, млн-1	± (от 50 до 2500)
Пределы допускаемой абсолютной погрешности измерений деформации2, 3, млн-1	± 20		± 20		± 50		± 20
Технические характеристики
Частота сканирования, Г ц	100/1000		10		5000		10
Количество оптических каналов	1	4	1	4	1	4	1	4

П Продолжение таблицы 2

Наименование характеристики	Значение
	Si-155-ST- Si-155-ST- Si-155-EV- Si-155-EV- Si-155-HS- Si-155-HS- Si-155-EG- Si-155-EG- 01         04         01          04         01          04         01          04
Технические характеристики (продолжение)
Дрейф длины волны отражения брэгговских датчиков, пм/год: - для измерений температуры - для измерений деформации	20 25
Время наработки на отказ брэгговских датчиков 4, не менее, ч	100 000
Масса измерительного устройства, кг, не более	3,3
Габаритные размеры измерительного устройства, мм, не более: - длина - ширина - высота	274 206 79
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, без конденсата, %, не более	от - 20 до + 60 80
1 - Возможны указанные варианты диапазона измерений, не влияющих на иные метрологические характеристики 2 - Без учёта дрейфа длины волны отражения брэгговского датчика 3 - В диапазоне температур от - 40 до + 80 °С 4 - При частоте изменений деформации брэгговского датчика во всём рабочем диапазоне измерений не более 0,3 Гц.

Таблица 3 - Метрологические и технические характеристики систем (в стоечном исполнении)

Наименование характеристики	Значение
	Si-255-ST- 04	Si-255-ST- Si-255-ST- 08 16	Si-255-EV- 04	Si-255-EV- 08	Si-255-EV- 16	Si-255-HS- 04	Si-255-HS- 08	Si-255-HS- 16
	Метрологические характеристики
Диапазон измерений длин волн, нм 1	от 1500 до 1600		от 1500 до 1600			от 1510 до 1590
	от 1463 до 1617		от 1463 до 1617
Пределы допускаемой абсолютной погрешности измерений длин волн, нм	± 0,003		± 0,002			± 0,005
Диапазон измерений температуры, °С	от - 40 до + 120
Пределы допускаемой абсолютной погрешности измерений температуры2, °С	± 0,6		± 0,6			± 1,0
Диапазон измерений деформации 3, млн-1	±(от 50 до 2500)
Пределы допускаемой абсолютной погрешности измерений деформации2, 3, млн-1	± 20		± 20			± 50
Технические характеристики
Частота сканирования, Г ц	1000		10			5000
Количество оптических каналов	4	8 16	4	8	16	4	8	16

Продолжение таблицы 3

Наименование характеристики	Значение
	Si-255-ST- Si-255-ST- Si-255-ST- 04         08         16	Si-255-EV- Si-255-EV- Si-255-EV- 04         08         16	Si-255-HS-Si-255-HS- Si-255-HS- 04        08         16
	Технические характеристики (продолжение)
Дрейф длины волны отражения брэгговских датчиков, пм/год: - для измерений температуры - для измерений деформации	20 25
Время наработки на отказ брэгговских датчиков 4, не менее, ч	100 000
Масса измерительного устройства, кг, не более	5,0	5,0	5,0
Габаритные размеры измерительного устройства, мм, не более: - длина - ширина - высота	274 307 69
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, без конденсата, %, не более	от - 20 до + 60 80
1 - Возможны указанные варианты диапазона измерений, не влияющих на иные метрологические характеристики 2 - Без учёта дрейфа длины волны отражения брэгговского датчика 3 - В диапазоне температур от - 40 до + 80 °С 4 - При частоте изменений деформации брэгговского датчика во всём рабочем диапазоне измерений не более 0,3 Гц.

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации систем печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Системы измерительные волоконно-оптические:	Si
Измерительное устройство	-	1 шт.
Брэгговский датчик для измерений температуры *	-	-
Брэгговский датчик для измерений деформации *	-	-
Брэгговский датчик для температурной компенсации *
Блок питания (шнур питания) измерительного устройства	-	1 шт.
Кабель	Ethernet	1 шт.
Компакт диск с ПО	ENLIGHT	1 диск
Руководство по эксплуатации	-	1 экз.
* Модификация/количество указываются при заказе

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Системы измерительные волоконнооптические Si» п. 4 «Ядра опросных устройств - основные технологии и интерфейсы», п. 8 «Процедуры установки датчиков, наладки измерительной системы и проведения измерений».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140'⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия США «TN H1004 Hyperion interrogator - general specification. Revision: G».

Правообладатель

«Luna Innovations Inc.», США

Адрес: 3157 State Street Blacksburg, VA 24060, USA

Телефон: +1 540 552 5128

E-mail: support@lunainc.com

Web-сайт: https://www.lunainc.com/

Изготовители

«Luna Innovations Inc.», США

Юридический адрес: 3157 State Street Blacksburg, VA 24060, USA

Адрес места осуществления деятельности: 1852 Century Place NE, Atlanta GA 30345, USA

Телефон: +1 540 552 5128

E-mail: support@lunainc.com

Web -сайт: http s://www.lunainc.com/

Производственная площадка

Общество с ограниченной ответственностью «Нева Технолоджи» (ООО «Нева Технолоджи»)

ИНН 7805092920

Адрес: 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17, лит. А Телефон: +7 (812) 784-15-34; +7 (812) 337-51-92

E-mail: info@nevatec.ru

Web-сайт: https://www.nevatec.ru/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90398-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые БАТЫР СВ

Назначение средства измерений

Счетчики холодной и горячей воды крыльчатые БАТЫР СВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.3684-21, СанПиН 1.2.3685-21 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см²).

Описание средства измерений

Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м³. Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м³ и в долях м³. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнения водой, протекающей через счетчик. Счетный механизм может быть отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики выпускаются в 20 модификациях в зависимости способа формирования потока, диаметра условного прохода, наличие дополнительных датчиков, наличием или отсутствием герметичной перегородки, материалов корпуса. Возможные модификации счетчиков представлены на схеме 1.

Схема 1

Счётчики БАТЫР СВУ являются одноструйными моделями, счётчики БАТЫР СВМ являются многоструйными моделями.

Счетчики воды могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон и (или) импульсным датчиком по стандарту NAMUR) или другой передающей системой (включая радиопередающую систему по протоколам передачи данных RS-485, М-Bus, Wireless MBUS, LoRaWAN, NB-IoT, XNB, NB-FI, LPWA (NB-IoT), GSM/3G и другие (в зависимости от заказа покупателя)) для дистанционной передачи низкочастотных импульсов с весом импульса от 0,001 до 10 м³/имп и имеют обозначение «И» или «Р» в маркировке.

В счетчиках воды может применяться герметичная перегородка между корпусом и счетным механизмом из следующих материалов:

• - нержевеющая сталь (обозначение «Т»);

• - полимер (дополнительное обозначение отсутствует);

• - перегородка отсутствует (обозначение «М»).

Счетчики моделей, не имеющих герметичной перегородки, оснащены защитой магнитной муфты от воздействия внешнего магнитного поля и имеют исполнения корпуса из следующих материалов:

• -  окрашенный чугун, корпус красного или синего цвета (обозначение «Ч»);

• -  окрашенная металлокерамика, корпус красного или синего цвета (обозначение «К»);

• -  полимерный композит полиамидной группы (ULTRAMID и др.) с армирующим наполнением (обозначение «П»);

• -   латунь ЛС-59 с покрытием хромом или краской (дополнительное обозначение отсутствует).

Счётчики БАТЫР СВУ-50, и БАТЫР СВМ-50 могут иметь фланцевое исполнение и имеют обозначение «Ф».

Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью неразъёмного пластикового кольца, или специального крепления счётного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счётчика, или разъёмного кольца для пломбировки, или латунной прижимной гайки, имеющей место для пломбировки.

Получить доступ к регулирующему устройству и конструкции счётчика без видимого повреждения неразъёмного кольца или специального крепления без кольца невозможно, поэтому они выполняют функцию защитной пломбы.

Нанесение знака поверки для счетчиков, имеющих неразъёмное пластиковое кольцо, или специального крепления счётного механизма к корпусу без кольца, не предусмотрено. Нанесение знака поверки для счетчиков, имеющих разъемное кольцо, соединяющее корпус счетчика и счетный механизм, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстия в кольце. Нанесение знака поверки для счетчиков, имеющих латунную прижимную гайку, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстие в прижимной гайке, которая соединяет корпус и счетный механизм и отверстие в головке защитного болта, которой ограничивает доступ к регулировочному винту.

Знак утверждения типа наноситься на лицевую панель корпуса счетчика. Заводские номера счетчиков имеют буквенно-цифровой формат. Заводские номера счетчиков БАТЫР СВУ наносятся на переднюю панель счетчика методом фотолитографии или другим способом, не ухудшающим качество. Заводские номера счетчиков БАТЫР СВМ наносятся методом лазерной гравировки на крышку измерительной камеры.

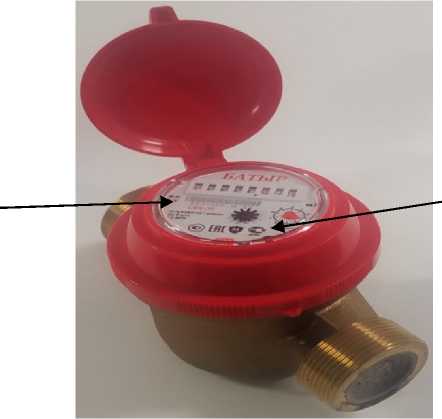

Общий вид средства измерений с указанием места расположения заводского номера, нанесения знака утверждения типа и места нанесения знака поверки представлены на рисунках 1- 3.

Место нанесения заводского номера

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный диаметр	DN15	DN20	DN25	DN32	DN40	DN50	DN50*
Объемный расход воды (Q), м3/ч: - минимальный Qmin: класс А	0,06	0,10	0,14	0,24	0,40	0,6	0,6
класс В	0,03	0,05	0,07	0,12	0,20	0,3	0,3
класс С	0,015	0,025	0,035	0,06	0,1	0,15	0,15
- переходный Qt: класс А	0,15	0,25	0,35	0,60	1,0	1,5	1,5
класс В	0,12	0,20	0,28	0,48	0,80	1,2	1,2
класс С	0,023	0,038	0,053	0,09	0,15	0,25	0,25
- номинальный qn	1,5	2,5	3,5	6,0	10,0	15	15
- максимальный Qmax	3,00	5,0	7,0	12,0	20,0	30	30

Наименование характеристики	Значение
Порог чувствительности, м3/ч класс А класс В класс С	0,03 0,015 0,01	не более 0,5^Qmm
Емкость счетного устройства, 3 м	99999,9999		99999,999
Цена деления младшего разряда счетного устройства, 3 м	0,0001		0,001
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: Qmin < Q < Qt Qt (включ.) < Q < Qmax	±5 ±2
* Фланцевое исполнение

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное рабочее давление, МПа	1,6
Потеря давления при Qmax, не более, МПа	0,1
Температура окружающей					от 5 до 50
среды, °С
Относительная влажность при температуре 35 °С, %	до 80
Диапазон рабочих температур воды, °С:
для счетчиков холодной воды				от +5 до +50
для универсальных моделей				от +5 до +95
Счётчики модели			БАТЫР СВУ
Габаритные размеры, мм, не более:
- длина	110 (80)	131	160		165		250	260		260
- высота	82	82	90		125		125	125		160
- ширина	76	76	81		102		102	102		160
Масса счетчика, кг не более	0,66	0,78	1,92		3,20	3,30		4,10		7,10
Счётчики модели			БАТЫР СВМ
Габаритные размеры, мм, не более:
- длина	165	195	260		260		300	300		300
- высота	105	110	120		120		155	160		160
- ширина	85	90	104		104		120	160		160
Масса счетчика, кг, не более	1,20	1,40	2,40		3,50	4,60		11,20	12,00

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, в верхний правый угол титульного листа паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

Наименование	Обозначение	Количество
Счетчик воды холодной и горячей воды крыльчатый БАТЫР СВ	В зависимости от модификации	1 шт.
Паспорт. Руководство по эксплуатации	26.51.63-002-83491343-2023 РЭ	1 экз.
Упаковка	-	1 шт.
Комплект монтажных частей и принадлежностей		Определяется договором на поставку

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе 26.51.63-002-83491343-2023 РЭ, в разделе 4.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63-002-83491343-2023 «Счетчики универсальные для холодной и горячей воды крыльчатые БАТЫР СВ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Производственно-коммерческая фирма

«БАТЫР» (ООО ПКФ «БАТЫР»)

ИНН 0261055276

Юридичекий адрес: 453205, Республика Башкортостан, Ишимбайский р-н,

г. Ишимбай, Тайрук-1 Буровик тер. СНТ, д. 62

Телефон: +7(927) 953-01-03

E-mail: rf@pkfbatyr.ru

Изготовитель

Общество с ограниченной ответственностью Производственно-коммерческая фирма

«БАТЫР» (ООО ПКФ «БАТЫР»)

ИНН 0261055276

Адрес:     453205, Республика Башкортостан, Ишимбайский р-н,

г. Ишимбай, Тайрук-1 Буровик тер. СНТ, д. 62

Телефон: +7(927) 953-01-03

E-mail: rf@pkfbatyr.ru

Испытатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85

Телефон: (342) 236-31-00, факс: (342) 236-23-46

Web-сайт: http://www.permcsm.ru

E-mail: pcsm@permcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90399-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РВС-700, РВС-1000, РВС-3000, РВС-5000 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.

Расположение резервуаров стальных вертикальных цилиндрических РВС - наземное. В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.

Резервуары РВС-700 (заводской номер 28), РВС-1000 (заводские номера 1, 31, 32, 34), РВС-3000 (заводские номера 13, 14, 36, 38, 39, 43, 44, 47, 48), РВС-5000 (заводские номера 15, 16, 17, 18) расположены по адресу: Чукотский автономный округ, Чаунский район, г. Певек, нефтебаза, районный участок «Певек».

Общий вид резервуаров, представлен на рисунках 1 - 18.

Знак поверки наносится в свидетельство о поверке (при наличии). Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом. Пломбирование резервуаров не предусмотрено.

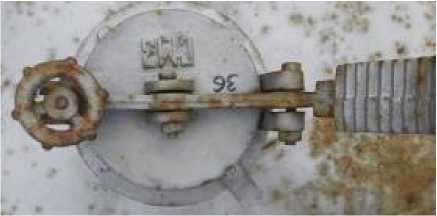

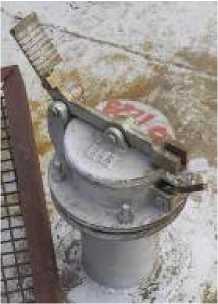

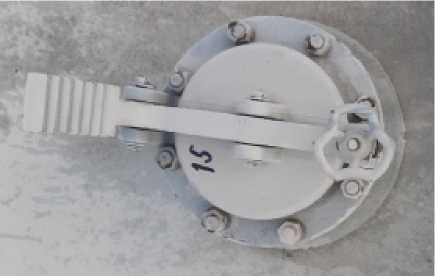

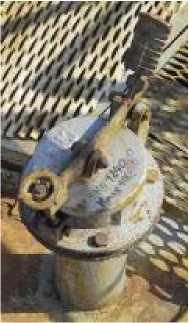

Рисунок 3 - Общий вид резервуара РВС-1000 (заводской номер 31) с замерным люком

Рисунок 7 - Общий вид резервуара РВС-3000 (заводской номер 14) с замерным люком

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РВС-700	РВС-1000	РВС-3000	РВС-5000
Номинальная вместимость, м3	700	1 000	3 000	5 000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,2			±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа	от -60 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар      стальной      вертикальный	РВС-700	1 шт.
цилиндрический	РВС-1000	4 шт.
	РВС-3000	9 шт.
	РВС-5000	4 шт.
Технический паспорт	-	18 экз.
Градуировочная таблица	-	18 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709908421

Юридический адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4

Изготовитель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709908421

Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

ИНН 6367011336

Адрес: 443125, г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90400-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные портативные INTEGRA

Назначение средства измерений

Машины координатно-измерительные портативные INTEGRA (далее - КИМ) предназначены для измерений геометрических параметров поверхностей сложной формы.

Описание средства измерений

Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.

Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.

Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.

В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры (далее - лазерные сканеры). Измерения с помощью КИМ осуществляется в ручном режиме.

При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

КИМ изготавливаются четырёх серий: Ridge P, Ridge M, Ridge E, Ridge U. Каждая серия включает несколько модификаций, отличающихся между собой количеством осей вращения и общей длиной сегментов, влияющей на диапазон и погрешность измерений:

• - серия Ridge P включает в себя семь модификаций с шестью осями вращения: 1,5 м, 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м, и шесть модификаций с семью осями вращения: 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м;

• - серия Ridge M включает в себя семь модификаций с шестью осями вращения: 1,5 м, 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м, и шесть модификаций с семью осями вращения: 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м;

• - серия Ridge E включает в себя семь модификаций с шестью осями вращения: 1,5 м, 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м;

- серия Ridge U включает в себя семь модификаций с шестью осями вращения: 1,5 м, 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м, и шесть модификаций с семью осями вращения: 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м.

Машины шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться бесконтактными лазерными сканерами моделей HD, SD, отличающихся погрешностью измерений. Модель сканера указана на маркировочной наклейке, расположенной на сканере.

Заводской номер КИМ в буквенно-числовом формате указывается типографским способом на маркировочной наклейке, расположенной на основании машины.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных портативных приведён на рисунке 1.

а) б)

Рисунок 1 - Машины координатно-измерительные портативные

INTEGRA серий Ridge P, Ridge M, Ridge E, Ridge U модификаций: а) с 6 осями вращения; б) с 7 осями вращения

Маркировочная наклейка с заводским номером КИМ и место нанесения знака утверждения типа средства измерений приведены на рисунке 3.

В процессе эксплуатации КИМ не предусматривает внешних механических регулировок. Пломбирование КИМ не производится.

Программное обеспечение

Машины координатно-измерительные портативные INTEGRA работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем ПК. ПО предназначено для проведения измерений, расчета и контроля параметров.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Polyworks	WMQuartis	Metrolog X4
Номер версии (идентификационный номер) ПО	не ниже V1	не ниже R2022-1	не ниже V1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики КИМ INTEGRA серии Ridge P с шестью осями вращения

Наименование характеристики	Значение
Модификация	1,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до 1,5	от 0 до 2,0	от 0 до 2,5	от 0 до 3,0	от 0 до 3,5	от 0 до 4,0	от 0 до 4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,023	0,028	0,030	0,042	0,057	0,072	0,096
Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,021	± 0,022	± 0,024	± 0,035	± 0,049	± 0,058	± 0,075

Наименование характеристики	Значение
Модификация	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до	от 0 до	от 0 до	от 0 до	от 0	от 0 до
	2,0	2,5	3,0	3,5	до 4,0	4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,036	0,040	0,069	0,085	0,093	0,117
Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,024	± 0,026	± 0,045	± 0,058	± 0,071	± 0,090
Допускаемое отклонение положения координат центра сферы при измерениях лазерным сканером, мм, модели: - HD	± 0,038	± 0,042	± 0,047	± 0,060	± 0,074	± 0,120
- SD	± 0,043	± 0,048	± 0,055	± 0,068	± 0,080	± 0,125

Таблица 4 - Метрологические характеристики КИМ INTEGRA серии Ridge M с шестью осями

вращения

Наименование характеристики	Значение
Модификация	1,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до 1,5	от 0 до 2,0	от 0 до 2,5	от 0 до 3,0	от 0 до 3,5	от 0 до 4,0	от 0 до 4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,025	0,030	0,036	0,049	0,063	0,078	0,103
Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,024	± 0,026	± 0,028	± 0,039	± 0,053	± 0,061	± 0,084

Наименование характеристики	Значение
Модификация	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до	от 0 до	от 0 до	от 0 до	от 0	от 0 до
	2,0	2,5	3,0	3,5	до 4,0	4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,038	0,046	0,075	0,089	0,107	0,127
Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,028	± 0,030	± 0,050	± 0,063	± 0,077	± 0,094
Допускаемое отклонение положения координат центра сферы при измерениях лазерным сканером, мм, модели: - HD	± 0,040	± 0,045	± 0,052	± 0,065	± 0,081	± 0,131
- SD	± 0,050	± 0,055	± 0,062	± 0,076	± 0,090	± 0,139

Таблица 6 - Метрологические характеристики КИМ INTEGRA серии Ridge E с шестью осями

вращения

Наименование характеристики	Значение
Модификация	1,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до 1,5	от 0 до 2,0	от 0 до 2,5	от 0 до 3,0	от 0 до 3,5	от 0 до 4,0	от 0 до 4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,037	0,039	0,048	0,077	0,095	0,111	0,123
Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,035	± 0,038	± 0,043	± 0,062	± 0,077	± 0,095	± 0,115

Наименование характеристики	Значение
Модификация	1,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до 1,5	от 0 до 2,0	от 0 до 2,5	от 0 до 3,0	от 0 до 3,5	от 0 до 4,0	от 0 до 4,5
Повторяемость    результата измерений координат точки при измерениях контактным датчиком, мм	0,068	0,074	0,090	0,144	0,176	0,209	0,230
Пределы       допускаемой абсолютной    погрешности измерений   геометрических параметров при измерениях контактным датчиком, мм	± 0,065	± 0,072	± 0,081	± 0,117	± 0,144	± 0,180	± 0,216

Таблица 8 - Метрологические характеристики КИМ INTEGRA серии Ridge U с семью осями

вращения

Наименование характеристики	Значение
Модификация	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Диапазон измерений, м	от 0 до	от 0 до	от 0 до	от 0 до	от 0 до	от 0 до
	2,0	2,5	3,0	3,5	4,0	4,5
Повторяемость результата измерений координат точки при измерениях контактным датчиком, мм	0,082	0,102	0,168	0,195	0,235	0,261
Пределы допускаемой абсолютной погрешности            измерений геометрических параметров при измерениях контактным датчиком, мм	± 0,079	± 0,091	± 0,128	± 0,159	± 0,198	± 0,238
Допускаемое отклонение положения координат центра сферы при измерениях лазерным сканером, мм модели: - HD	± 0,079	± 0,096	± 0,128	± 0,172	± 0,199	± 0,245
- SD	± 0,094	± 0,115	± 0,146	± 0,191	± 0,221	± 0,268

Таблица 9 - Основные технические характеристики

Наименование характеристики	Значение
Количество      осей вращения	6							7
Модификация	1,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м	2,0 м	2,5 м	3,0 м	3,5 м	4,0 м	4,5 м
Габаритные размеры (длина L1), мм, не более	398	629	755	879	1004	1128	1253	629	755	879	1004	1128	1253
Габаритные размеры (длина L2), мм, не более	213	444	569	694	819	942	1067	444	569	694	819	942	1067
Масса, кг, не более	8,2	9,5	9,6	9,7	9,9	10,1	10,6	9,6	9,7	9,8	10,0	10,2	10,7
Напряжение электропитания, В	от 198 до 242

Таблица 10 - Условия

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от + 18 до + 22 95

Рисунок 4 - Обозначение габаритных размеров машин

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на основание КИМ методом наклейки.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатно-измерительная портативная	INTEGRA*	1 шт.
Транспортировочный кейс для портативной КИМ	-	1 шт.
Транспортировочный кейс для контактных щупов		1 шт.
Контактный датчик с щупом с диаметром сферы 3 мм и 6мм		1 шт.
Набор спец. ключей для монтажа		1 шт.
Калибровочный конус		1 шт.
Адаптер питания от сети переменного тока		1 шт.
USB-кабель		1 шт.

Наименование	Обозначение	Количество
Литий-ионный аккумулятор		2 шт.
Сертификат заводской калибровки		1 экз.
Пылезащитный чехол		1 экз.
Монтажная плита **		1 шт.
Лазерный сканер (только для моделей с 7 осями вращения)		1 шт.
Программное обеспечение		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.
* - модификация определяется договором поставки **- опционально *** - модель определяется договором поставки

Сведения о методиках (методах) измерений приведены в разделе 5 «Методика измерений» документа «Машины координатноизмерительные портативные INTEGRA. Руководство по эксплуатации.»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

ТУ 26.51.66-001-67492082-2022 Машины координатно-измерительные портативные INTEGRA. Технические условия.

Правообладатель

Акционерное общество «КАМАДИ» (АО «КАМАДИ»), ИНН 7811471772

Адрес юридического лица: 193091, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Невский округ, наб. Октябрьская, д. 10, к. 1 стр. 1, помещ. 3-Н, оф. 24 Телефон: +7 (812) 336-4050 E-mail: meritel@metrologi.ru

Изготовитель

Акционерное общество «КАМАДИ» (АО «КАМАДИ»), ИНН 7811471772

Адрес юридического лица: 193091, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Невский округ, наб. Октябрьская, д. 10, к. 1 стр. 1, помещ. 3-Н, оф. 24 Телефон: +7 (812) 336-4050 E-mail: meritel@metrologi.ru

Производственная площадка MT Technologies (Suzhou) Co. Ltd, Китай

Адрес: F3, Building C2, No.88 Jinjihu Avenue, Suzhou Industrial Park, China, 21500

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90401-23                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по НПС «Зимовники»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по НПС «Зимовники» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счётчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 4.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (далее - АРМ), серверы синхронизации времени ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

На втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC(SU). Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 39485-08), входящими в состав ЦСОД. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС/GPS, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

Сличение часов счетчиков с часами ИВК АИИС КУЭ происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и сервера ИВК более чем на ±1 с.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафе, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ - 95.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм       вычисления       цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 3.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2-3.

Таблица 2 - Состав ИК АИИС КУЭ

Номер и наименование ИК		ТТ	ТН	Счетчик	Сервер синхронизации времени/ Сервер БД
1	ЗРУ-10 кВ НПС «Зимовники», 1 СШ 10 кВ, яч.3, Ввод №1	ТЛО-10 Ктт 1000/5 Кл. т. 0,5S Рег. № 25433-11	ЗНОЛ Ктн 10000:^3/100:^3 Кл. т. 0,5 Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ССВ-1Г Рег. № 39485-08/ HP ProLiant BL 460c Gen8, HP ProLiant BL 460c G6
2	ЗРУ-10 кВ НПС «Зимовники», 2 СШ 10 кВ, яч.22, Ввод №2	ТЛО-10 Ктт 1000/5 Кл. т. 0,5S Рег. № 25433-11	ЗНОЛ Ктн 10000:^3/100:^3 Кл. т. 0,5 Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
Примечания 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2  Допускается замена серверов синхронизации времени на аналогичные утвержденных типов. Допускается замена сервера БД при условии сохранения цифрового идентификатора ПО. 3   Замена   оформляется   техническим   актом   в   установленном   на АО «Транснефть-Приволга» порядке, все изменения вносятся в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 4 Кл. т. - класс точности, Ктн - коэффициент трансформации трансформаторов напряжения, Ктт - коэффициент трансформации трансформаторов тока.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности (±^), %	Границы погрешности в рабочих условиях (±^), %
1- 2	Активная Реактивная	2,86 4,44	2,93 4,60
Пределы допускаемой погрешности (±А) СОЕВ АИИС КУЭ, с		5
Примечания 1 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от +17 до +30 °С для ИК №№ 1, 2, при eos ф=0,8 инд, 1=0,02-1ном 2 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой). 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия: параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от Ьом	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения
счетчиков, оС	от +17 до +30
- температура окружающей среды в месте расположения
сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
ССВ-1Г:
- среднее время наработки на отказ, ч, не менее	15000
- среднее время восстановления работоспособности, ч	2
Сервер HP ProLiant BL 460c Gen8:
- среднее время наработки на отказ Т, ч, не менее	261163
- среднее время восстановления работоспособности tв не более, ч;	0,5
Сервер HP ProLiant BL 460c G6:
- среднее время наработки на отказ Т, ч, не менее	264599
- среднее время восстановления работоспособности tв не более, ч.	0,5
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ ПАО «Транснефть» в части АО «Транснефть-Приволга» по НПС «Зимовники» типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТЛО-10	6
Трансформатор напряжения	ЗНОЛ	6
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	2
Сервер синхронизации времени	ССВ-1Г	2
Программное обеспечение	ПК «Энергосфера»	1
Сервер БД	HP ProLiant BL 460c Gen8	1
Сервер БД	HP ProLiant BL 460c G6	1
Паспорт-Формуляр	НОВА.2020.АИИСКУЭ.01058.ФО	1

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по НПС «Зимовники», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749

Юридический адрес: 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100 Телефон: +7 (846) 250-02-01 Факс: +7 (846) 999-84-46 E-mail: privolga@sam.transneft.ru

Изготовитель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749

Адрес: 443020, Самарская обл., г. Самара, ул. Ленинская, д. 100

Телефон: +7 (846) 250-02-01

Факс: +7 (846) 999-84-46

E-mail: privolga@sam.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90402-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО «РН - Юганскнефтегаз»

Назначение средства измерений

Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО «РН - Юганскнефтегаз» (далее по тексту - СИКНС) предназначена для измерений массы нефти в составе нефтегазоводяной смеси и вычислений массы нетто нефти в составе нефтегазоводяной смеси.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефти в составе нефтегазоводяной смеси (далее по тексту - нефти) с помощью расходомеров массовых Promass (далее по тексту - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы контроллера измерительного FloBoss S600+ (далее по тексту - ИВК), который преобразует их и вычисляет массу нефтегазоводяной смеси по реализованному в нем алгоритму.

Массу нетто нефти определяют, как разность массы нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.

Конструктивно СИКНС состоит из блока фильтров, блока измерительных линий (БИЛ), узла подключения передвижной поверочной установки (ПУ), блока измерений параметров нефти сырой (далее по тексту - БИК) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКНС не допускает неконтролируемые пропуски и утечки нефтегазоводяной смеси.

БИЛ состоит из входного и выходного коллекторов, одной рабочей измерительной линии (ИЛ) и одной контрольно-резервной ИЛ.

БИК выполняет функции измерения и оперативного контроля параметров нефти, а также отбора проб для лабораторного контроля параметров нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012.

Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (КМХ) МПР по передвижной ПУ.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: два ИВК (рабочий и резервный), осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора на базе ПО ПК «CROPOS» (основное и резервное) (далее по тексту - АРМ оператора), оснащенные средствами отображения, управления и печати.

В состав СИКНС входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКНС

Наименование СИ	Рег. №
Расходомеры массовые Promass	15201-11
Преобразователи давления измерительные SITRANS P серии 7MF	66310-16
Термопреобразователи сопротивления платиновые серии TR	49519-12
Преобразователи измерительные серии iTEMP TMT	57947-14
Контроллеры измерительные FloBoss S600+	64224-16
Влагомеры нефти поточные УДВН-1пм	14557-15
Влагомеры поточные ВСН-АТ	62863-15

В состав СИКНС входят показывающие СИ объема, давления и температуры, применяемые для контроля технологических режимов работы СИКНС.

СИКНС обеспечивает выполнение следующих функций:

• - автоматическое измерение массы нефти;

• - автоматизированное вычисление массы нетто нефти;

• - автоматическое измерение давления и температуры нефти;

• - автоматическое измерение объемной доли воды в нефти;

• - автоматический и ручной отбор пробы нефти;

• - поверка и КМХ МПР по передвижной ПУ, КМХ рабочего МПР по контрольнорезервному МПР;

• - отображение, регистрация и хранение результатов измерений, формирование отчётов, протоколов КМХ;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящие в состав СИКНС, обеспечена возможность пломбирования СИ в соответствии с требованиями их описаний типа или МИ 3002-2006 или инструкции по эксплуатации СИКНС.

Нанесение знака поверки на СИКНС не предусмотрено.

Заводской № 7 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса СИКНС.

Программное обеспечение

обеспечивает реализацию функций СИКНС. Метрологически значимая часть программного обеспечения (ПО) СИКНС реализована в ИВК и АРМ оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Уровень защиты ПО СИКНС «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО СИКНС

Идентификационные данные (признаки)	Значение
	АРМ оператора	ИВК
Идентификационное наименование ПО	metrology.dll	LinuxBinary.app
Номер версии (идентификационный номер) ПО	1.41.0.0	06.25/25
Цифровой идентификатор ПО	16BB1771	1990
Алгоритм вычисления цифрового идентификатора	CRC32	CRC16

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода:
- в режиме УПСВ, т/ч	от 85,99 до 134,50
- в режиме ДНС, т/ч	от 85,99 до 521,92
Пределы допускаемой относительной погрешности измерений массы нефти в составе нефтегазоводяной смеси, %	±0,25
Пределы допускаемой относительной погрешности вычислений массы нетто нефти в составе нефтегазоводяной смеси при определении массовой доли воды в нефти с помощью влагомера поточного в диапазоне массовой доли воды, %
- от 0 % до 5 % включ.	±0,35
- св. 5 % до 10 % включ.	±0,40
- св. 10 % до 20 % включ.	±1,50
- св. 20 % до 50 % включ.	±2,50
- св. 50 % до 70 % включ.	±5,00
- св. 70 % до 85 % включ.	±15,00
- св. 85 % до 96 % включ.	±55,00
Пределы допускаемой относительной погрешности вычислений массы нетто нефти в составе нефтегазоводяной смеси при определении массовой доли воды в нефти по ГОСТ 2477-2014 в диапазоне массовой доли воды, %
- от 0 % до 5 % включ.	±0,60
- св. 5 % до 10 % включ.	±1,00
- св. 10 % до 20 % включ.	±2,50
- св. 20 % до 50 % включ.	±10,00
- св. 50 % до 70 % включ.	±20,00
- св. 70 % до 85 % включ.	±50,00
П р и м е ч а н и е - при массовой доли воды в нефти от 0 % до 10 % применяется влагомер нефти поточный УДВН-1пм2 (в режиме установки предварительного сброса воды (УПСВ)); при массовой доли воды в нефти от 10 % до 96 % применяется влагомер поточный ВСН-АТ (в режиме дожимной насосной станции (ДНС))

Т а б л и ц а 4 - Основные технические характеристики

Наименование характеристики	Значение в режиме ДНС	Значение в режиме УПСВ
Измеряемая среда	смесь нефтегазоводяная
Плотность в рабочих условиях, кг/м3	от 859,9 до 1003,7
Плотность пластовой воды при +20°С, кг/м3, не более	1010,0
Диапазон, МПа
- рабочее	от 2,28 до 3,00
- минимально допустимое	0,2
- максимально допустимое	4,0
Диапазон рабочих температур, °С	от +25 до +60
Массовая доля воды, %	от 5 до 96	не более 5
Массовая доля механических примесей, %, не более	0,2

Продолжение таблицы 4

Наименование характеристики	Значение в режиме ДНС	Значение в режиме УПСВ
Массовая концентрация хлористых солей, мг/дм3, не
более	12000
Содержание свободного газа	не допускается
Параметры электрического питания:
- напряжение переменного тока, В	220±22, 380±38
- частота переменного тока, Г ц	50±0,4
Условия эксплуатации:
- температура окружающей среды, °С	от -47 до +38
- относительная влажность, %	от 20 до 90
- атмосферное давление, кПа	от 94 до 104
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч	20000
Режим работы СИКНС	непрерывный

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО «РН - Юганскнефтегаз»	-	1
Инструкция по эксплуатации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе МН 746 - 2017 «ГСИ. Масса сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения», ФР.1.29.2017.28051.

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г.№ 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)

ИНН 8604035473

Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск, ул. Ленина, стр. 26

Телефон: +7 (3463)21-70-17

E-mail: ooorn-ung@ung.rosneft.ru

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности: 450511, Республика Башкортостан,

Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1

Телефон: +7 (347) 279-88-99, 8-800-700-68-78

E-mail: nefteavtomatika@nefteavtomatika.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Регистрационный № 90403-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры ударные ASM

Назначение средства измерений

Акселерометры ударные ASM (далее - акселерометры) предназначены для измерений и преобразований значений параметров кратковременных импульсов и ударных воздействий (ударного ускорения) в электрический сигнал.

Описание средства измерений

Акселерометры представляют собой пьезоэлектрический преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.

Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (керамика) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet).

К настоящему типу средств измерений относятся акселерометры ударные ASM следующих исполнений ASM 111AXXY, ASM 211AXXY (где ХХ - коэффициент преобразования, мВ/g (пКл/g); Y - конструктивное исполнение (G - изолированное основание, может иметь дополнение TE - встроенная технология опроса TEDS), Y - может отсутствовать), которые отличаются друг от друга диапазонами измерений амплитуд ударного ускорения, номинальным значением коэффициента преобразования. Акселерометры исполнения ASM 111AXXY имеют встроенный усилитель заряда.

Пломбирование акселерометров не предусмотрено.

Нанесение знака поверки на акселерометры не предусмотрено.

Маркировка на акселерометры наносится на корпус способом лазерной гравировки, которая содержит исполнение и его серийный номер в числовом формате.

Общий вид акселерометров приведен на рисунке 1.

Место нанесения серийного номера

Метрологические и технические характеристики

Таблица 1 — Метрологические характеристики акселерометров ASM 111AXXY

Наименование характеристики	Значение
	ASM 111А01	ASM 111А02	ASM 111А05
Диапазон измерений амплитуд ударного ускорения, g (м/с2)	от 5 до 104 (от 50 до 105)	от 5 до 2404 (от 50 до 2Ч05)	от 5 до 5Ч04 (от 50 до 5405)
Номинальный коэффициент преобразования, мВ/g (мВ/м^с-2)	0,5 (0,05)	0,25 (0,025)	0,1 (0,01)
Отклонение коэффициента преобразования от номинального значения, %, не более	±10
Нелинейность амплитудной характеристики, %, не более	5	10
Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более	±1
Собственная резонансная частота, кГц, не менее	40
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С	±0,3
Нормальные условия измерений: - температура окружающей среды, °С	от +18 до +25

Таблица 2 — Метрологические характеристики акселерометров ASM 211AXXY

Наименование характеристики	Значение
	ASM 211А01	ASM 211А02	ASM 211А05	ASM 211А10
Диапазон измерений амплитуд ударного ускорения, g (м/с2)	от 5 до 104 (от 50 до 105)	от 5 до 2Т04 (от 50 до 2405)	от 5 до 5Ч04 (от 50 до 5Ч05)	от 5 до 105 (от 50 до 106)
Номинальный коэффициент преобразования, пКл/g (пКл/м^с-2)	1,25 (0,13)	0,65 (0,07)	0,17 (0,02)	0,13 (0,013)
Отклонение коэффициента преобразования от номинального значения, %, не более	±10
Нелинейность амплитудной характеристики, %, не более	5	10
Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более	±1
Собственная резонансная частота, кГц, не менее	40
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С	±0,3
Нормальные условия измерений: - температура окружающей среды, °С	от +18 до +25

Таблица 3 — Основные технические характеристики акселерометров ASM	111AXXY
Наименование характеристики	Значение
Напряжение питания акселерометра, В	от 18 до 28
Выходное напряжение смещения акселерометра, В	от 9,5 до 12,5
Выходное сопротивление акселерометра, Ом, не более	100
Габаритные размеры (диаметр; высота), мм, не более	12,0; 24,5
Масса, г, не более	10
Условия эксплуатации: - температура окружающей среды, °С	от - 40 до +70
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
Таблица 4 — Основные технические характеристики акселерометров ASM	211AXXY
Наименование характеристики	Значение
Сопротивление изоляции акселерометра, Ом, не менее	1010
Габаритные размеры (диаметр; высота), мм, не более	12,0; 24,5
Масса, г, не более	10
Условия эксплуатации: - температура окружающей среды, °С	от - 40 до +65
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 — Комплектность акселерометров

Наименование	Обозначение	Количество
Акселерометр ударный ASM	исполнение по заказу	1 шт.
Коробка для хранения	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

Раздел 2 «Описание параметров и принцип работы» руководства по эксплуатации «Акселерометры ударные ASM».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;

Стандарт предприятия YMC PIEZOTRONICS INC.

Правообладатель

YMC PIEZOTRONICS INC, Китай

Адрес: No 47 Xiangyun Road Yanghzou City

Телефон: +7 0514-87960802, факс: +7 0514-87960681

Web-сайт: www.chinaymc.com

E-mail: sales@chinaymc.com

Изготовитель

YMC PIEZOTRONICS INC, Китай

Адрес: No 47 Xiangyun Road Yanghzou City

Телефон: +7 0514-87960802, факс: +7 0514-87960681

Web-сайт: www.chinaymc.com

E-mail: sales@chinaymc.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес юридического лица: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Регистрационный № 90404-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные двустенные РГСД-25

Назначение средства измерений

Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГСД-25 с заводскими номерами 56, 57, 58, 59, 60, 61, 62, 63 расположены по адресу: Республика Южная Осетия, нп Квайса.

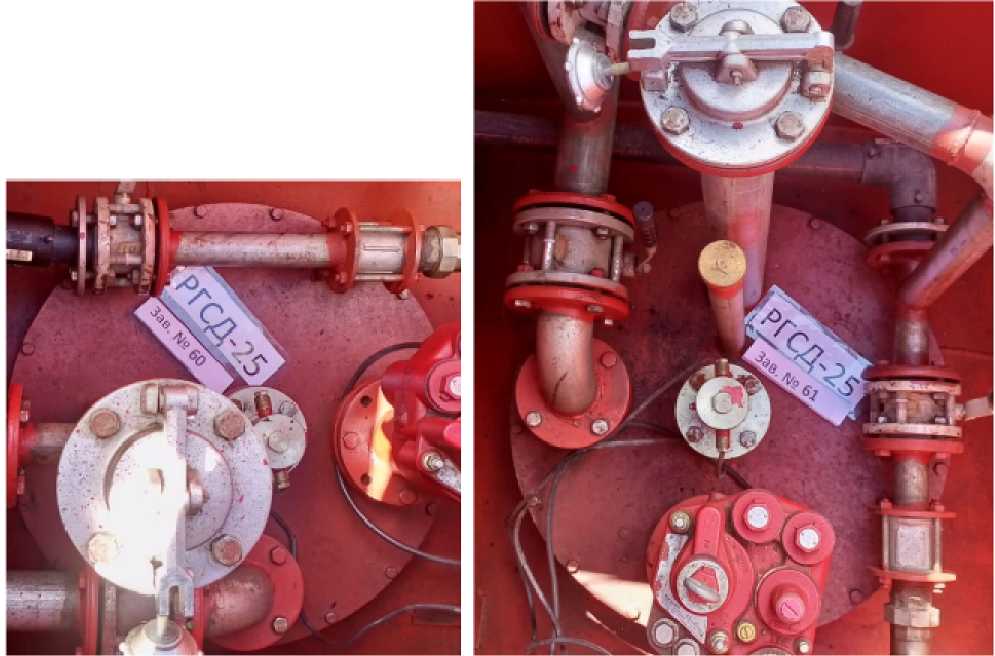

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

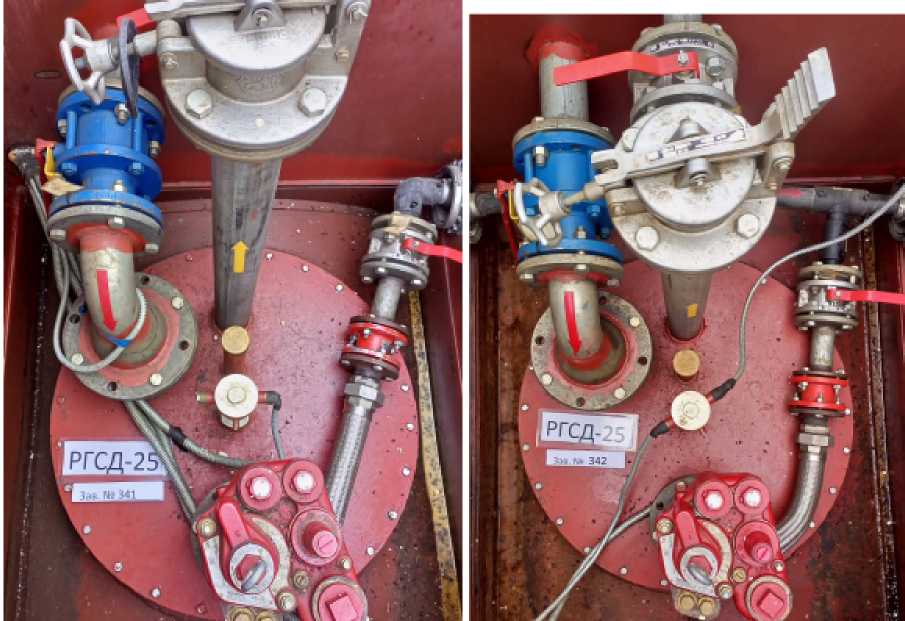

Рисунок 2 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 56, 57

Рисунок 3 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 58, 59

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСД-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Техмонтажспецстрой» (ООО «Техмонтажспецстрой»)

ИНН 2632065302

Юридический адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11, к. 2

Изготовитель

Общество с ограниченной ответственностью «Техмонтажспецстрой» (ООО «Техмонтажспецстрой»)

ИНН 2632065302

Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11, к. 2

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2324

Лист № 1 Регистрационный № 90405-23                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные двустенные РГСД-25

Назначение средства измерений

Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГСД-25 с заводскими номерами 757, 758, 759, 760, 761, 762, 763, 764, расположены по адресу: Республика Южная Осетия, нп Гром.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

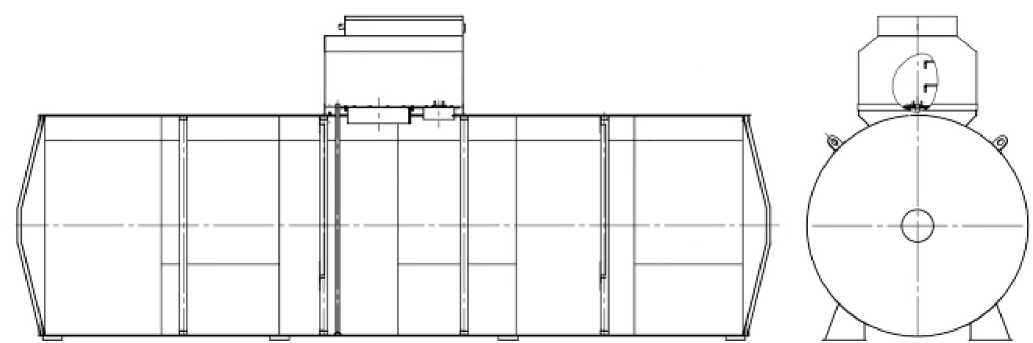

Рисунок 1 - Эскиз общего вида резервуаров

Рисунок 2 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 757, 758
