МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 августа 2019 г.                                               Xs 1952

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 48326 «Хроматографы газовые промышленные GC8000» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 13 августа 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на хроматографы газовые промышленные GC8000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51293-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 51292-12 «Инструкция. Хроматографы газовые промышленные GC8000. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 6 июня 2019 г., и распространить действие документа на хроматографы газовые промышленные GC8000, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 48326 «Хроматографы газовые промышленные GC8000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51293-12, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа

2

средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                         '                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CBS дения О СЬРТИФИКЛГЕ ЯП

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные GC8000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в газовых смесях, сжиженных углеводородных газах и жидкостях сложных смесей в нефтеперерабатывающей, нефтехимической, химической, фармацевтической, пищевой и других отраслях промышленности.

Принцип действия хроматографов заключается в разделении анализируемой пробы на хроматографической колонке и последующем детектировании индивидуальных компонентов детекторами: по теплопроводности (ДТП, МДТП), ионизации в пламени (ДИП), пламеннофотометрическим (ПФД).

Хроматографы газовые промышленные GC8000 выполнены в едином корпусе, внутри которого смонтированы блоки: пробоотбора, термостата колонок, электронный блок и система защиты от внутреннего давления.

Конструкцией хроматографов предусмотрена возможность отбора пробы (в газовой или жидкой фазе) из нескольких точек (технологических потоков) - до 30, а также подачи образцов для градуировки прибора. В случае анализа жидких проб, имеющих высокие температуры кипения, применяют специальный кран-испаритель, где проба переводится в газообразное состояние и затем поступает непосредственно в хроматографическую колонку.

В термостате расположены колонки (насадочные, капиллярные), краны переключения колонок, дозаторы, детекторы. Одновременно может работать до 6 детекторов, включая не более трех ПФД. Комплектация каждого выпускаемого хроматографа колонками, детекторами, пробоотборными и иными устройствами, настройка и градуировка производится в соответствии с аналитической задачей по заявке потребителя.

На внешней панели электронного блока расположена сенсорная панель 30,7 см для управления работой прибора; в том числе, для задания режимных параметров работы хроматографа, диагностики состояния прибора, градуировки, обработки результатов анализа.

Диагностика состояния прибора включает контроль старения колонок (по времени удерживания компонентов), контроль уровня нулевого сигнала, давления газа-носителя, температуры термостата и ряда других характеристик.

Передача информации осуществляется по сети Ethernet (протоколы Modbus/TCP, TCP/IP, FTP), по последовательному интерфейсу RS422 (протокол Modbus), по аналоговым выходам от 4 до 20 мА. В комплект поставки входит программное обеспечение (ПО) ASET для персонального компьютера (ПК), позволяющее осуществлять непрерывный контроль и сохранение данных (хроматограмм, результатов анализа, установочных параметров), передачу данных по связи Ethernet с использованием протокола FTP, управлять хроматографами (максимально до 64 устройств).

Приборы выпускаются в пяти исполнениях, которые отличаются друг от друга количеством и типом термостатов. Для всех исполнений возможен, как настенный монтаж, так и монтаж прибора в отдельно стоящем корпусе.

Хроматографы могут быть выпущены во взрывозащищенном исполнении, обозначаемом индексами -А и -Е (таблица 4).

Общий вид хроматографов газовых промышленных GC8000 представлен на рисунках 1 -2. Пломбирование не предусмотрено.

г)                               д)

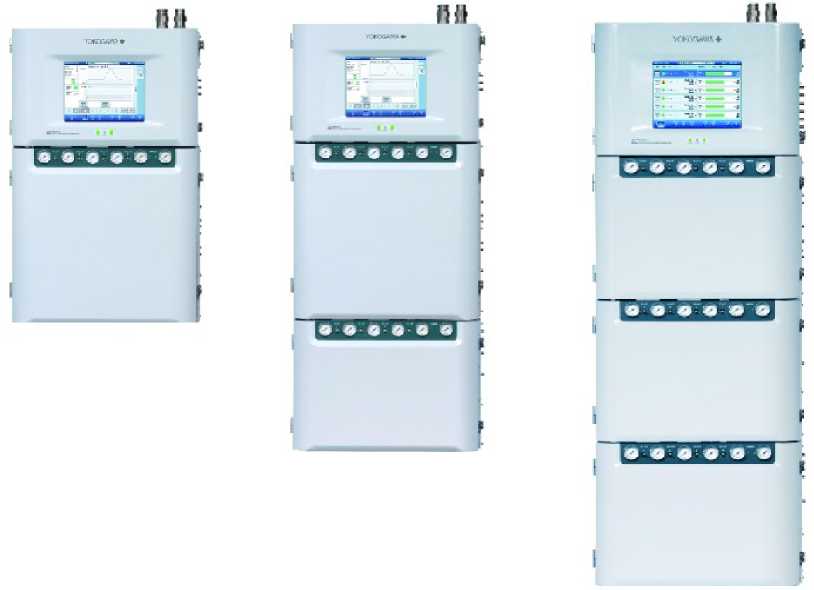

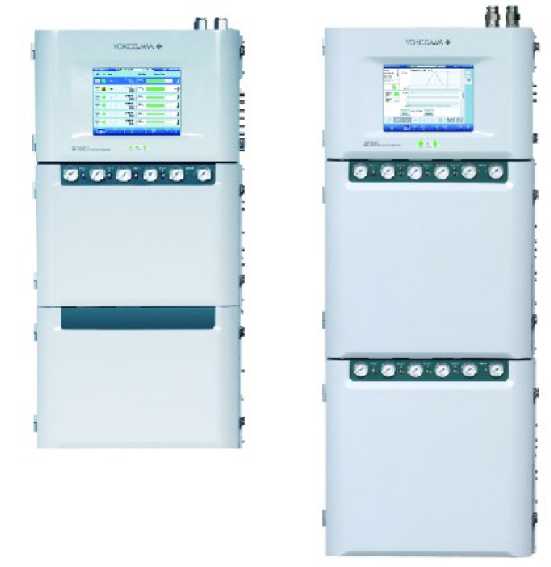

Рисунок 1 - Общий вид хроматографов газовых промышленных GC8000 исполнения 1 (а) исполнения 2 (б), исполнения 3 (в), исполнения 4 (г) и исполнения 5 (д)

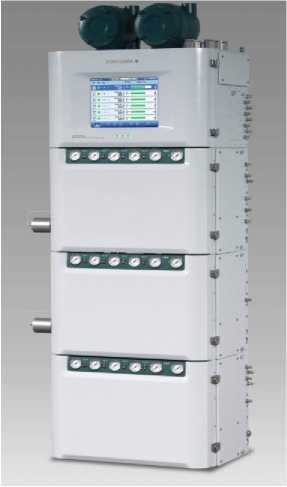

Рисунок 2 - Общий вид хроматографов газовых промышленных GC8000 с системой защиты (взрывозащищенное исполнение).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики (минимальный предел обнаружения)

Таблица 4 - Основные технические характеристики

наносится на хроматографы способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 51293-12 «Инструкция. Хроматографы газовые промышленные GC8000. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 06.06.2019 г.

Основные средства поверки:

- ГСО состава газовых смесей 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664:

№ 10541-2014 пропана (С₃Н₈), этана (C₂H₆), изобутана (1-С₄Н₁₀), н-бутана (n-C₄H₁₀), н-гексана (n-C6H14), н-гептана (n-C7H16), н-октана (n-C8H18) в гелии или азоте (для детекторов ДИП, ДТП, МДТП);

№ 10532-2014 водорода (Н2) в азоте или аргоне (ДТП, МДТП, газ-носитель - азот или аргон);

№ 10538-2014 сероводорода в азоте (ПФД).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе;

ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов;

ГОСТ Р 53367-2009 Газ горючий природный. Определение серосодержащих компонентов хроматографическим методом;

ГОСТ Р 54484-2011 Газы углеводородные сжиженные. Методы определения углеводородного состава;

ГОСТ Р 57851.1-2017 Смесь газоконденсатная. Часть 1. Газ сепарации. Определение компонентного состава методом газовой хроматографии;

ГОСТ Р 57851.2-2017 Смесь газоконденсатная. Часть 2. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии с предварительным разгазированием пробы;

ГОСТ Р 57851.3-2017 Смесь газоконденсатная. Часть 3. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии без предварительного разгазирования пробы;

ГОСТ Р 56835-2015 Газ природный сжиженный. Газ отпарной производства газа природного сжиженного. Определение компонентного состава методом газовой хроматографии.

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

Техническая документация изготовителя «Yokogawa Electric Corporation», Япония

«Yokogawa Electric Corporation», Япония

Адрес: 9-32 Nakacho 2-chome, Musashino-shi, Tokyo 180-8750, Japan

Телефон: (81) 422-52-5637

Факс: (81) 422-52-6619

«Yokogawa Europe B.V.», Нидерланды

Адрес: Euroweg 2, 3825 HD Amersfoort, The Netherlands

Телефон: (31) (0) 88-464-1000

Факс: (31) (0) 88-464-1111

«Yokogawa Electric International Pte Ltd.», Сингапур

Адрес: 5 Bedok South Road, Singapore 469270, Singapore

Телефон: (65) 6241-9933

Факс: (65) 6241-6252

«Yokogawa Corporation of America», США

12530 West Airport Blvd, Sugar Land, TX 77478

Телефон: (1) 281-340-3800

Факс: (1)-281-340-3838

Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)

ИНН 7703152232

Адрес: 129090, г. Москва, Грохольский пер., д. 13, стр. 2

Телефон: +7 (495) 737-78-68/71, факс: +7 (495) 737-78-69

E-mail: info@ru.yokogawa.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
