Лист № 1 Регистрационный № 89902-23 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A
Назначение средства измеренийТрансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A (далее - трансформаторы) предназначены для гальванической изоляции в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50Гц при электрических измерениях в составе установок при поверке и калибровке счетчиков электрической энергии.
Описание средства измеренийТрансформаторы осуществляют трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока.
Конструктивно трансформаторы содержат в себе три трансформатора тока (далее - ТТ), помещенные в металлический прямоугольный корпус. ТТ выполнены на тороидальных магнитопроводах.
На лицевой панели трансформаторов расположены органы управления и индикации состояния. Управление осуществляется с помощью кнопок, расположеных на лицевой панели трансформаторов или с помощью выносной панели.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. Трансформаторы могут применяться для комплектация многоместных установок для поверки счётчиков электрической энергии, а также метрологических лабораторий (в том числе передвижных).
Общий вид трансформаторов с панелью управления и схемой пломбировки представлены на рисунке 1.
Имеется защита трансформаторов от несанкционированной настройки и вмешательства с помощью пломбировки крышки верхней панели специальными защитными наклейками, показана на рисунке 1.
Заводские номера наносятся в цифровом формате на лицевой панели трансформаторов с помощью лазерной гравировки или офсетной печати, показано на рисунке 1.
Знак поверки наносится на задний правый винт верхней панели трансформатора на мастичную пломбу методом давления и в формуляр трансформатора или в свидетельство о поверке в виде оттиска, показан на рисунке 1.

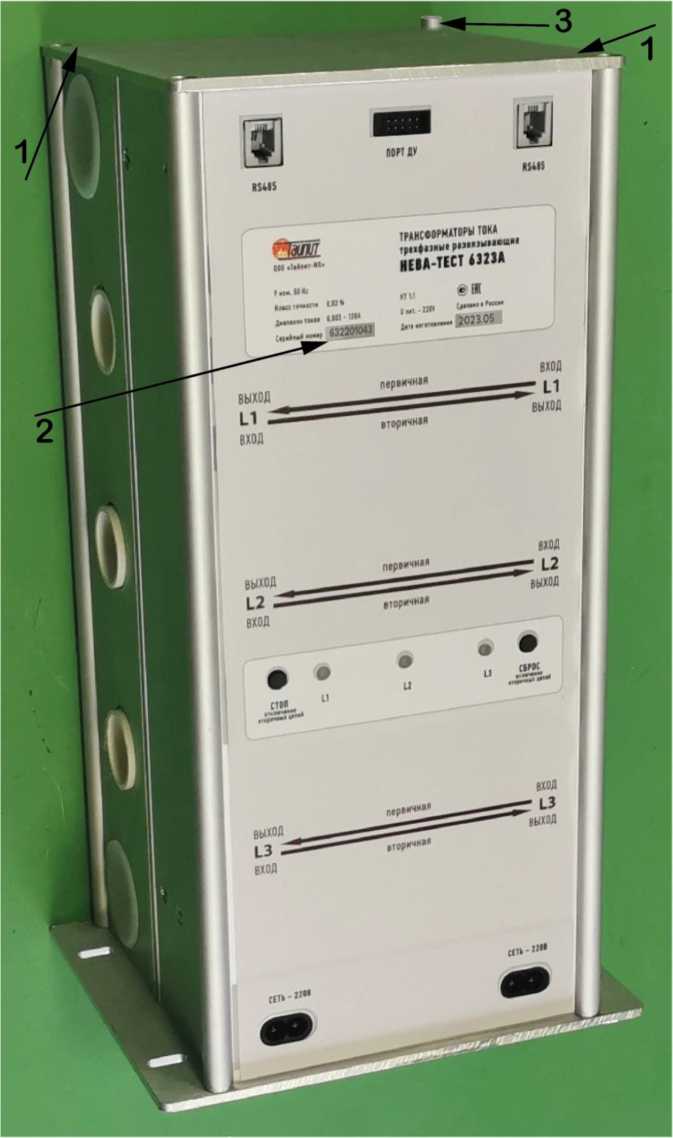

Рисунок 1. Внешний вид трансформаторов: места нанесения защитной наклейки (1), место нанесения заводского номера (2), место нанесения знака поверки (3).
Метрологические и технические характеристикиМетрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Диапазон передачи действующего (среднеквадратического) значения силы переменного тока (I), А |
от 0,005 до 120,000 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной амплитудной погрешности передачи действующего (среднеквадратического) значения силы переменного тока в диапазонах, %: 1 А < I < 100 А |
±0,02 |
|
50 мА < I < 1 А |
±0,05 |
|
20 мА < I < 50 мА |
±0,05 |
|
10 мА < I < 20 мА |
±0,30 |
|
5 мА < I < 10 мА |
±1,00 |
|
Пределы допускаемой основной абсолютной угловой погрешности передачи действующего (среднеквадратического) значения силы переменного тока в диапазонах, мин; 1 А < I < 100 А |
±0,5 |
|
50 мА < I < 1 А |
±1,0 |
|
20 мА < I < 50 мА |
±2,0 |
|
10 мА < I < 20 мА |
±10,0 |
|
5 мА < I < 10 мА |
±10,0 |
|
Температурный коэффициент для дополнительной температурной погрешности в диапазоне температур, %/°С: - от -10 до 0оС |
±0,005 |
|
- от 0 до +40°C |
±0,003 |
|
- от +40 до +50оС |
±0,005 |
Таблица 2 - Технические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Коэффициент трансформации (первичный ток : вторичный ток) |
1:1 |
|
Мощность токовой цепи по каждой фазе при токе, В^А, не более: 120 А |
120,0 |
|
100 А |
100,0 |
|
50 А |
50,0 |
|
10 А |
10,0 |
|
1 А |
1,0 |
|
0,1 А |
0,1 |
|
Потери в первичной цепи по каждой фазе, В^А, не более: 120 А |
6 |
|
100 А |
5 |
|
50 А |
3 |
|
Входная нагрузка по каждой фазе (для кабеля длиной 1 м с сечением 25 мм2), мОм |
0,7 |
|
Максимальная нагрузочная способность по каждой фазе при токе, мОм: 120 А |
8,3 |
|
100 А |
10,0 |
|
50 А |
20,0 |
|
10 А |
100,0 |
|
1 А |
1000,0 |
|
0,1 А |
10000,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Выходное напряжение нагрузки по каждой фазе, В |
1 |
|
Полная мощность, потребляемая от сети питания, В^А, не более |
40 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
370х165х200 |
|
Масса, кг, не более |
17 |
|
Среднее время наработки на отказ, ч, не менее |
90 000 |
|
Средний срок службы, лет, не менее |
8 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре +25°С, %, не более атмосферное давление, кПа (мм рт. ст.) |
от -10 до +50 85 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульных листах руководства по эксплуатации ТАСВ.411722.009 РЭ и формуляра ТАСВ.411722.009 ФО типографским способом и на лицевой панели трансформаторов.
Комплектность средства измерений Комплектность трансформаторов приведена в таблице 3.
Таблица 3- Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока трёхфазный развязывающий |
НЕВА-Тест 6323A |
1 |
|
Кабель питания |
- |
1 |
|
Методика поверки (высылается по запросу потребителя) |
- |
1 |
|
Руководство по эксплуатации |
ТАСВ.411722.009 РЭ |
1 |
|
Формуляр |
ТАСВ.411722.009 ФО |
1 |
|
Дополнительные принадлежности*: | ||
|
Комплект кабелей |
- |
1 |
|
Выносная панель |
- |
1 |
|
* Дополнительные принадлежности поставляются в соответствии с договором поставки. | ||
приведены в руководстве по эксплуатации ТАСВ.411722.009 РЭ в п. 2.5 «Описание ТТТР».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 23 июня 2023 г. № 1491;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТАСВ.411722.009 ТУ Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A. Технические условия.
