УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2251
Лист № 1 Регистрационный № 47586-11 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные ОВЕН ПД100
Назначение средства измеренийПреобразователи давления измерительные ОВЕН ПД100 (далее - преобразователи) предназначены для измерений и преобразований абсолютного давления, избыточного давления, вакуумметрического давления и избыточно-вакуумметрического давления жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока.
Описание средства измеренийПринцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительным элементом преобразователей является тензорезистивный элемент.
Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.
Измеряемое давление подается в камеру сенсорного модуля, деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона) преобразуется в изменение электрического сопротивления тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА, пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.
Преобразователи применяются для измерения давления сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.
Преобразователи имеют взрывозащищенное исполнение с видом взрывозащиты «взрывозащищенная оболочка».
Преобразователи выпускаются в исполнениях, отличающихся типом измеряемого давления, верхним пределом измерений давления, пределами допускаемой основной погрешности, материалом мембраны, способом присоединения к измерительному процессу, типом выходного сигнала, исполнением корпуса, типом электрического подключения, наличием взрывозащищенного исполнения.
Структура условного обозначения исполнений выполняется в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации.
Схема условного обозначения исполнений преобразователей приведена на рисунке 1.
ПД100 - __X
_________________________________________________________i i_________________________________
1 2
Рисунок 1 - Схема условного обозначения исполнений преобразователей
Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей
Позиция |
Код |
Описание |
1 |
ПД100 |
Обозначение наименования преобразователей |
2 |
ДИ ДА ДВ ДИВ |
Обозначение типа измеряемого давления: ДИ - избыточное давление; ДА - абсолютное давление; ДВ - вакуумметрическое давление; ДИВ - избыточно-вакуумметрическое давление. |
3 |
от -0,1 до 100 |
Верхний предел преобразований измерений (далее - ВПИ) давления в соответствии с технической документацией в МПа. |
4 |
от 1 до 8 |
Материал мембраны тензорезистивного чувствительного элемента в соответствии с технической документацией. |
5 |
от 1 до 12 |
Способ присоединения к измерительному процессу в соответствии с технической документацией. |
6 |
от 1 до 8 |
Исполнение корпуса или тип электрического подключения в соответствии с технической документацией. |
7 |
от 0,25 до 1,5 |
Пределы допускаемой приведенной (к ВПИ) основной погрешности измерений давления в %. |
8 |
отсутствует EXD |
Тип исполнения: общепромышленное исполнение; взрывозащищенное исполнение. |
Заводской номер в виде цифрового кода наносится типографским способом на этикетку или методом гравировки на корпусе преобразователя или на металлической пластине прикреплённой на корпусе преобразователя.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Общий вид преобразователей представлен на рисунках 2 - 3.
утверждения типа
Место нанесения
заводского номера
Место нанесения знака

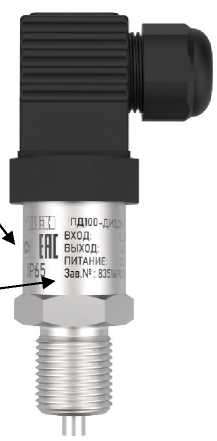

Рисунок 2 - Общий вид преобразователей давления измерительных ОВЕН ПД100 с разъёмом стандарта DIN43650 (EN175301-803) с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Общепромышленное исполнение
Взрывозащищенное исполнение

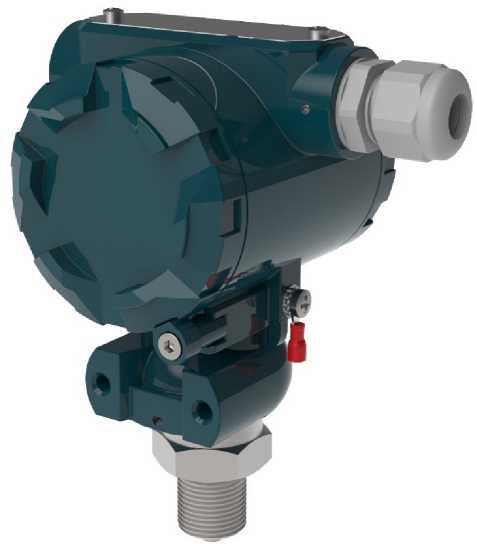

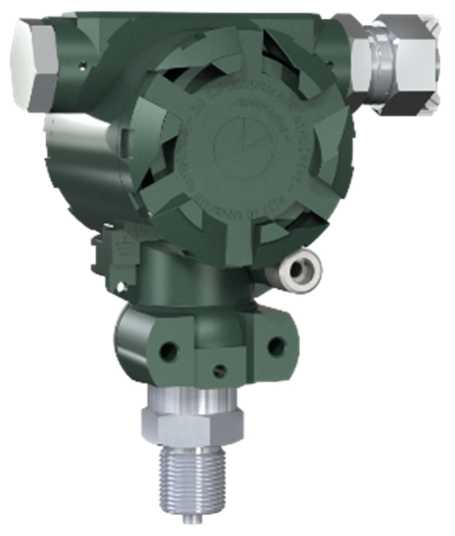

Рисунок 3 - Общий вид преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе
Место нанесения знака утверждения типа
Место нанесения заводского номера

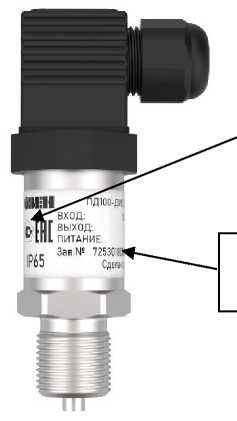

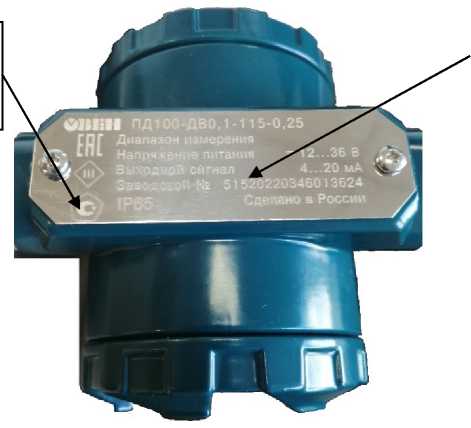

Рисунок 4 - Место нанесения знака утверждения типа, место нанесения заводского номера преобразователей давления измерительных ОВЕН ПД100 в полевом корпусе
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала (HART-протокол). Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО етЬ 8оА ПД100 у 1.36.hex |
Номер версии (идентификационный номер ПО), не ниже |
1.36 |
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики в зависимости от типа измеряемого давления | |||
ДА |
ДИ |
ДВ |
ДИВ | |
Нижний предел преобразований/измерений давления, МПа |
0 |
0 |
0 |
-0,1 |
Верхний предел преобразований/измерений давления, МПа |
2,5 |
100,0 |
-0,1 |
2,4 |
Минимальный диапазон преобразований/ измерений давления, МПа 1) |
0,1 |
0,01 |
0,01 |
0,0125 |
Пределы допускаемой приведенной (к ВПИ) основной погрешности преобразований/измерений давления Y 2), % |
±0,25; ±0,5; ±1,0; ±1,5 | |||
Вариация выходных сигналов, % |
±1|Y| | |||
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений при изменении температуры окружающей среды от нормальных условий (от +18 до +28 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха |
±0,5|yI | |||
Пределы допускаемой дополнительной приведенной (к ВПИ) преобразований/измерений давления при изменении нагрузочного сопротивления, %, на каждые 100 Ом |
±0,01 | |||
Пределы допускаемой дополнительной приведенной (к ВПИ) преобразований/измерений давления при плавном изменении напряжения, %, на каждые 10 В |
±0,2 | |||
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы:
|
от 4 до 20 HART |
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84 до 106,7 |
Рабочие условия измерений:
+35 °С), %, не более
|
от -20 до +70 80 от 84 до 106,7 |
Напряжение питания постоянного тока, В |
от 12 до 36 |
Масса, кг, не более |
4,0 |
Наименование характеристики |
Значение |
Потребляемая мощность, Вт, не более |
0,8 |
Габаритные размеры, мм, не более: | |
- ширина |
97 |
- высота |
154 |
- глубина |
96 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет |
12 |
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
1Ex d IIC T6 Gb |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную этикетку, нанесенную на корпус преобразователей, любым технологическим способом или гравировку на корпусе преобразователя, или на металлическую пластину, прикреплённую на корпусе преобразователя.
Комплектность средства измерений
аблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Преобразователь давления измерительный |
ПД1001) |
1 шт. |
Паспорт и гарантийный талон |
КУВФ.406230.100ПС |
1 экз. |
Руководство по эксплуатации |
КУВФ.406230.100РЭ |
1 экз. |
1) - модификация в соответствии с заказом |
приведены в разделе 4 «Конструкция» документа КУВФ.406230.100РЭ «Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
ТУ 4212-002-4652536-2009 Преобразователи давления измерительные ОВЕН ПД100 и ОВЕН ПД200. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423»)
ИНН 7722127111
Адрес: 301830, Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б»
Тел.: +7 (495) 221-60-64
E-mail: support@owen.ru
Испытательный центрГосударственный центр испытаний средств измерений Открытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ООО КИП «МЦЭ»)
ИНН 7733776245
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mcr@nm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30092-10.
В части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
ИНН 5029124262
Адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, этаж 4, пом. I, ком.28 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2251
Лист № 1 Регистрационный № 57076-14 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Арсенал»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Арсенал» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- сбор информации о результатах измерений активной и реактивной электрической энергии;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);
- хранение информации по заданным критериям;
- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.
Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).
ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 0005. Заводской номер указывается в формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.
Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Другие идентификационные данные (если имеются) |
DataServer.exe, DataServer_USPD.exe |
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Состав измерительных каналов АИИС КУЭ
№ ИК |
Наименование ИК |
Состав измерительных каналов АИИС КУЭ | ||||
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД |
УССВ ИВК | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
ВЛ-110 кВ Резерв-2 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-110X кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 42563-09 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii |
ЭКОМ-3000 рег. № i7o49-o9 |
СТВ-oi рег. № 49933-i2 |
6 |
ВЛ-110 кВ Резерв-3 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-11oX кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii | ||
7 |
ВЛ-110 кВ Резерв-4 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-iioX кл.т. o,2 Ктн = (iioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-ii | ||
8 |
ВЛ-110 кВ Резерв-5 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-iioX кл.т. o,2 Ктн = (iioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-ii |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
12 |
ВЛ-110 кВ Резерв-9 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-110X кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 42563-09 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii |
ЭКОМ-3000 рег. № i7o49-o9 |
СТВ-oi рег. № 49933-i2 |
13 |
ВЛ-110 кВ Резерв-10 |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-iioX кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii | ||
14 |
ВЛ 110 кВ Арсенал-Геолог |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-iioX кл.т. o,2 Ктн = (iioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii | ||
15 |
ВЛ 110 кВ Арсенал-Кирпичная |
CTIG кл.т. 0,2S Ктт = 1000/1 рег. № 49226-12 |
VDGW2-iioX кл.т. o,2 Ктн = (iioooo/^3)/(ioo/^3) рег. № 42563-o9 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii | ||
16 |
ВЛ-10 кВ Резерв-1 |
ТОЛ-СЭЩ кл.т. 0,5S Ктт = 300/5 рег. № 51623-12 |
НАЛИ-СЭЩ кл.т. o,5 Ктн = ioooo/ioo рег. № 5i62i-i2 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-ii | ||
25 |
ВЛ-10 кВ Резерв-12 |
ТОЛ-СЭЩ кл.т. 0,5S Ктт = 300/5 рег. № 51623-12 |
НАЛИ-СЭЩ кл.т. o,5 Ктн = ioooo/ioo рег. № 5i62i-i2 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-ii |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
26 |
В-0,4 кВ КТП-4 |
ТОП кл.т. 0,5S Ктт = 50/5 рег. № 47959-11 ТОП-0,66 кл.т. 0,5S Ктт = 50/5 рег. № 15174-06 |
- |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
ЭКОМ-3000 рег. № 17049-09 |
СТВ-01 рег. № 49933-12 |
27 |
В-0,4 кВ КТП-5 |
ТОП кл.т. 0,5S Ктт = 50/5 рег. № 47959-11 ТОП-0,66 кл.т. 0,5S Ктт = 50/5 рег. № 15174-06 |
- |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
28 |
В-0,4 кВ КТП-6 |
ТОП-0,66 кл.т. 0,5S Ктт = 50/5 рег. № 15174-06 ТОП кл.т. 0,5S Ктт = 50/5 рег. № 47959-11 |
- |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
Примечания
|
Таблица 3 - Метрологические характеристики
Номер ИК |
Диапазон значений силы тока |
Метрологические характеристики ИК (активная энергия) | |||||||
Основная относит погрешность ИК, |
ельная ^±6), % |
Относительная погрешность ИК в рабочих условиях, (±6), % | |||||||
сosф = 1,0 |
cosф = 0,8 |
cosф = 0,5 |
cosф = 1,0 |
cosф = 0,8 |
cosф = 0,5 | ||||
5 - 8, 12 - 15 |
I1(2)% < I изм< I 5 % |
1,0 |
1,1 |
1,8 |
1,2 |
1,3 |
1,9 | ||
I5 /<I изм< 20 % |
0,6 |
0,8 |
1,3 |
0,8 |
1,0 |
1,4 | |||
I20 /Сизм^т/ |
0,5 |
0,6 |
0,9 |
0,7 |
0,9 |
1,1 | |||
I100 /^изм^НО0/» |
0,5 |
0,6 |
0,9 |
0,7 |
0,9 |
1,1 | |||
16, 25 |
Il(2)% < I изм< I 5 % |
1,8 |
2,5 |
4,8 |
1,9 |
2,6 |
4,8 | ||
I5 %<I изм< 20 % |
1,1 |
1,6 |
3,0 |
1,2 |
1,7 |
3,0 | |||
I20 /Сизм^т/ |
0,9 |
1,2 |
2,2 |
1,0 |
1,4 |
2,3 | |||
I100 %<Iизм<I120% |
0,9 |
1,2 |
2,2 |
1,0 |
1,4 |
2,3 | |||
26 - 28 |
Il(2)% < I изм< I 5 % |
1,7 |
2,4 |
4,6 |
1,8 |
2,5 |
4,7 | ||
I5 %<I изм< 20 % |
0,9 |
1,4 |
2,7 |
1,0 |
1,5 |
2,8 | |||
I20 /Сизм^т/ |
0,6 |
0,9 |
1,8 |
0,8 |
1,1 |
1,9 | |||
I100 %<Iизм<I120% |
0,6 |
0,9 |
1,8 |
0,8 |
1,1 |
1,9 | |||
Номер ИК |
Диапазон значений силы тока |
Метрологические характеристики ИК (реактивная энергия) | |||||||
Основная относительная погрешность ИК, (±6), / |
Относительная погрешность ИК в рабочих условиях, (±6), % | ||||||||
сosф = 0,8 (sin9 = 0,6) |
сosф = 0,5 (sin9=0,87) |
сosф = 0,8 (sin9 = 0,6) |
сosф = 0,5 (sin9=0,87) | ||||||
5 - 8, 12 - 15 |
I2% < I изм< I 5 % |
1,8 |
1,5 |
2,2 |
1,9 | ||||
I5 %<I изм< 20 % |
1,4 |
0,9 |
1,9 |
1,5 | |||||
I20 /Сизм^т/ |
1,0 |
0,8 |
1,6 |
1,4 | |||||
I100 /<Iизм<I120/ |
1,0 |
0,8 |
1,6 |
1,4 | |||||
16, 25 |
I2% < I изм< I 5 / |
4,0 |
2,4 |
4,2 |
2,7 | ||||
I5 /<I изм< 20 / |
2,5 |
1,5 |
2,9 |
2,0 | |||||
I20 /Сизм^т/ |
1,9 |
1,2 |
2,3 |
1,7 | |||||
I100 /<Iизм<I120/ |
1,9 |
1,2 |
2,3 |
1,7 | |||||
26 - 28 |
I2% < I изм< I 5 / |
3,8 |
2,3 |
4,0 |
2,6 | ||||
I5 /<I изм< 20 / |
2,3 |
1,4 |
2,7 |
1,8 | |||||
I20 /Сизм^т/ |
1,5 |
1,0 |
2,0 |
1,6 | |||||
I100 /<Iизм<I120/ |
1,5 |
1,0 |
2,0 |
1,6 | |||||
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов 5 АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с | |||||||||
Примечания
|
Лист № 7 Всего листов 9 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия:
параметры сети:
температура окружающей среды, °C: |
от 99 до 101 от 1 до 120 0,87 от 49,85 до 50,15 |
- для счетчиков электроэнергии |
от +21 до +25 |
Рабочие условия: параметры сети:
диапазон рабочих температур окружающей среды, °C: |
от 90 до 110 от 1 до 120 0,5 от 49,6 до 50,4 |
|
от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:
|
120000 72 |
УСПД ЭКОМ-3000:
- средняя наработка на отказ, ч, не менее комплекс измерительно-вычислительный СТВ-01: |
75000 |
- средняя наработка на отказ, ч, не менее |
10000 |
Глубина хранения информации счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее УСПД: |
45 |
- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее при отключенном питании, лет, не менее ИВК: |
45 3 |
- результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
в журналах событий счетчиков и УСПД фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
-
- счетчиках электроэнергии (функция автоматизирована);
-
- УСПД (функция автоматизирована).
Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформаторы тока |
CTIG |
24 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ |
6 шт. |
Трансформаторы тока опорные |
ТОП |
6 шт. |
Трансформаторы тока опорные |
ТОП-0,66 |
3 шт. |
Трансформаторы напряжения |
VDGW2-110X |
2 шт. |
Трансформаторы напряжения трехфазной антирезонансной группы |
НАЛИ-СЭЩ |
2 шт. |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
13 шт. |
Устройство сбора и передачи данных |
ЭКОМ-3000 |
1 шт. |
Комплекс измерительно-вычислительный |
СТВ-01 |
1 шт. |
Формуляр |
П220 0885-ARS76R.WB.UE1001.0Q |
1 экз. |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Арсенал»», аттестованном ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Арсенал»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ИзготовительОбщество с ограниченной ответственностью «Велес» (ООО «Велес»)
ИНН 6671394192
Юридический адрес:620146, Россия, г. Екатеринбург, ул. Волгоградская, д.37-69 Почтовый адрес:624071, Россия, Свердловская область, г. Среднеуральск,
ул. Бахтеева, д. 25А-60
Тел.: (902)274-90-85
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
в части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2251
Лист № 1 Регистрационный № 58917-14 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/10 кВ «Чугуевка-2» филиала ОАО «ФСК ЕЭС» - МЭС Востока в части дополнительных точек учета
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/10 кВ «Чугуевка-2» филиала ОАО «ФСК ЕЭС» -МЭС Востока в части дополнительных точек учета (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- сбор информации о результатах измерений активной и реактивной электрической энергии;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);
- хранение информации по заданным критериям;
- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.
Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).
ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 229450-03-12-05. Заводской номер указывается в формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.
Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Другие идентификационные данные (если имеются) |
DataServer.exe, DataServer_USPD.exe |
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Состав и метрологические характеристики измерительных каналов АНИС КУЭ
Номер ИК |
Наименование объекта учета, диспетчерское наименование присоединения |
Состав измерительных каналов |
5 w к н н н |
Вид энергии |
Метрологические характеристики | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде (per. №) |
Обозначение, тип |
УСПД УССВ ивк |
Основная относительная погрешность, (±6), % |
Относительная погрешность в рабочих условиях, (±6), % | ||||||
cos (р = 0,87 sin (р = 0,5 |
cos (р = 0,5 sin (р = 0,87 | |||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
1 |
ПС Чугуевка-2 ТСН-7 |
н н |
Кт=0,5 Ктт=1500/5 per. № 6891-84 |
А |
ТШ-0,66УЗ |
RTU-325, per. № 19495-03 СТВ-01, per. №49933-12 |
о о С<-) |
Активная Реактивная |
0,8 1,9 |
5,3 2,6 |
В |
ТШ-0,66УЗ | |||||||||
С |
ТШ-0,66УЗ | |||||||||
К н |
- |
А В С |
- | |||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 per. № 31857-06 |
Альфа А1800 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
2 |
ПС Чугуевка-2 ТСН-6 |
н н |
Кт=0,5 Ктт=1500/5 per. № 6891-84 |
А |
ТШ-0,66УЗ |
RTU-325, per. № 19495-03 СТВ-01, per. №49933-12 |
о о с<-> |
Активная Реактивная |
0,8 1,9 |
5,3 2,6 |
В |
ТШ-0,66УЗ | |||||||||
С |
ТШ-0,66УЗ | |||||||||
К н |
- |
А В С |
- | |||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 per. № 31857-06 |
Альфа А1800 | ||||||||
3 |
ПС Чугуевка ОРУ 220 кВ ВЛ 220 кВ яч.№5 «Чугуевка-2-Чугуевка» |
н н |
Kt=0,2S Ктт=300/5 per. № 85089-22 |
А |
ТГФ 220-П* У1 |
RTU-325, per. № 19495-03 СТВ-01, per. №49933-12 |
132 000 |
Активная Реактивная |
0,5 1,1 |
1,9 1,9 |
В |
ТГФ 220-П* У1 | |||||||||
С |
ТГФ 220-П* У1 | |||||||||
ТН1 |
Кт=0,2 Ктн=220000Л/3/100Л/3 per. № 20344-05 |
А |
НАМИ-220 УХЛ1 | |||||||
В |
НАМИ-220 УХЛ1 | |||||||||
С |
НАМИ-220 УХЛ1 | |||||||||
ТН2 |
А |
НАМИ-220 УХЛ1 | ||||||||
В |
НАМИ-220 УХЛ1 | |||||||||
С |
НАМИ-220 УХЛ1 | |||||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 per. № 31857-11 |
Альфа А1800 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
4 |
ПС Чугуевка-2 ВРУ-0,4 кВ Учебный центр |
н н |
Kt=0,5S Ктт= 100/5 per. № 52667-13 |
А |
Т-0,66 УЗ |
RTU-325, per. № 19495-03 СТВ-01, per. №49933-12 |
о |
Активная Реактивная |
0,8 1,9 |
|
В |
Т-0,66 УЗ | |||||||||
С |
Т-0,66 УЗ | |||||||||
К н |
- |
А В С |
- | |||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 per. № 31857-11 |
Альфа А1800 | ||||||||
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АПИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с |
5 | |||||||||
Примечания
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия: параметры сети: - напряжение, % от Ином |
от 99 до 101 |
- ток, % от 1ном |
от 1(5) до 120 |
- коэффициент мощности |
0,87 |
- частота, Гц |
от 49,85 до 50,15 |
температура окружающей среды, °C: - для счетчиков активной энергии |
от +21 до +25 |
- для счетчиков реактивной энергии ГОСТ Р 52425-2005 |
от +21 до +25 |
ГОСТ 26035-83 |
от +18 до +22 |
Условия эксплуатации: параметры сети: - напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 1(5) до 120 |
- коэффициент мощности, не менее |
0,5 |
- частота, Гц |
от 49,6 до 50,4 |
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН |
от -45 до +40 |
- для счетчиков |
от +10 до +30 |
- для УСПД |
от +10 до +30 |
- для сервера, УССВ |
от +18 до +24 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч |
72 |
УСПД RTU-325: - средняя наработка до отказа, ч, не менее |
40000 |
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее |
10000 |
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
при отключенном питании, лет, не менее |
3 |
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- в журналах событий счетчиков и УСПД фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
-
- счетчиках электроэнергии (функция автоматизирована);
-
- УСПД (функция автоматизирована).
Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформатор тока шинный |
ТШ-0,66У3 |
6 шт. |
Трансформатор тока |
ТГФ 220-II* У1 |
3 шт. |
Трансформатор тока |
Т-0,66 У3 |
3 шт. |
Трансформатор напряжения |
НАМИ-220 УХЛ1 |
6 шт. |
Счетчик электрической энергии трехфазный многофункциональный |
Альфа А1800 |
4 шт. |
Комплекс аппаратно-программных средств для учета электроэнергии |
RTU-325 |
1 шт. |
Комплекс измерительно-вычислительный |
СТВ-01 |
1 шт. |
Формуляр |
229450-03 -12-ПД-Т05. ФО |
1 экз. |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/10 кВ «Чугуевка-2» филиала ОАО «ФСК ЕЭС» - МЭС Востока в части дополнительных точек учета», аттестованном ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220/10 кВ «Чугуевка-2» филиала ОАО «ФСК ЕЭС» - МЭС Востока в части дополнительных точек учета
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ИзготовительОбщество с ограниченной ответственностью «Электротехнические системы»
(ООО «Электротехнические системы»)
ИНН 2724070454
Адрес: 680014, Хабаровск, переулок Гаражный, 30А
Телефон: +7 (4212) 75-63-75
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2251
Лист № 1 Регистрационный № 69825-17 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лузино
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лузино (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- сбор информации о результатах измерений активной и реактивной электрической энергии;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);
- хранение информации по заданным критериям;
- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.
Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).
ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.РИК.025.03. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.
Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Другие идентификационные данные (если имеются) |
DataServer.exe, DataServer_USPD.exe |
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Состав измерительных каналов АИИС КУЭ
№ ИК |
Наименование ИК |
Состав измерительных каналов АИИС КУЭ | ||||
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД |
УССВ ИВК | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
ВЛ 220 кВ Лузино - Ароматика (Д-7) |
ТОГФ кл.т. 0,2S Ктт = 750/5 рег. № 61432-15 |
НКФ 220-58 У1 кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 81472-21 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
2 |
ВЛ 220 кВ Омская ТЭЦ-4 - Лузино (Д-8/18) |
ТОГФ кл.т. 0,2S Ктт = 750/5 рег. № 61432-15 |
НКФ 220-58 У1 кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 81472-21 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
3 |
ОМВ-220 |
ТОГФ кл.т. 0,2S Ктт = 1000/5 рег. № 61432-15 |
НКФ 220-58 У1 кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 81472-21 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
4 |
ВЛ 110 кВ Лузино -Мариановка с отпайками (С-23) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68635-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 14205-05 ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
ВЛ 110 кВ Лузино - Пикетное с отпайками (С-24) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
6 |
ВЛ 110 кВ Лузино - Петрушенко I цепь (С-3) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 14205-05 ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
7 |
ВЛ 110 кВ Лузино - Петрушенко II цепь (С-4) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
8 |
КВЛ 110 кВ Лузино -Весенняя с отпайкой на ПС Левобережная I цепь (С-53) |
ф. А, С: ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 ф. В: ТВ-110-1-3 У2 кл.т. 0,5S Ктт = 750/5 рег. № 68654-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 14205-05 ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
9 |
КВЛ 110 кВ Лузино -Весенняя с отпайкой на ПС Левобережная II цепь (С-54) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
10 |
ВЛ 110 кВ Лузино -Кировская с отпайками I цепь (С-63) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 14205-05 ф. С: НКФ iio-57 кл.т. o,5 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 787i2-2o |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-ii |
RTU-325T рег. № 44626-io |
СТВ-oi рег. № 49933-i2 |
11 |
ВЛ 110 кВ Лузино -Кировская с отпайками II цепь (С-64) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ iio-57 yi кл.т. o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 787i2-2o |
Альфа Аi800 кл.т. o,2S/o,5 рег. № 3i857-ii | ||
12 |
ВЛ 110 кВ Лузино - Стрела с отпайками (С-65) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68635-17 |
ф. А, В: HKO-iio-57 yi кл.т. o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № i42o5-o5 ф. С: НКФ iio-57 кл.т. o,5 Ктн = (iioooo/^3)/(ioo/^3) рег. № 787i2-2o |
Альфа Аi800 кл.т. o,2S/o,5 рег. № 3i857-ii | ||
13 |
ВЛ 110 кВ Лузино - Память Тельмана с отпайкой на ПС Животновод (С-66) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ iio-57 yi кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 787i2-2o |
Альфа Аi800 кл.т. o,2S/o,5 рег. № 3i857-ii | ||
14 |
ВЛ 110 кВ Лузино - Новоселецк (С-67) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
ф. А, В: HK0-iio-57 yi кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № i42o5-o5 ф. С: НКФ iio-57 кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 787i2-2o |
Альфа Аi800 кл.т. o,2S/o,5 рег. № 3i857-ii |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
15 |
ВЛ 110 кВ Лузино - Фадино (С-68) |
ТВ кл.т. 0,5 Ктт = 750/5 рег. № 68546-17 |
НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
16 |
ОМВ-110 |
ТВ-110-I кл.т. 0,5S Ктт = 750/5 рег. № 81641-21 |
ТН-110-1СШ, ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 14205-05 ТН-110-1СШ, ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 ТН-110-2СШ, ф. А, В, С: НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
17 |
АТ-1 110 кВ |
ТВ кл.т. 0,5 Ктт = 1000/5 рег. № 68546-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 14205-05 ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
18 |
АТ-2 110 кВ |
ТВ кл.т. 0,5 Ктт = 1000/5 рег. № 68546-17 |
НКФ 110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
19 |
АТ-3 110 кВ |
ТВ кл.т. 0,5 Ктт = 1000/5 рег. № 68546-17 |
ф. А, В: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 14205-05 ф. С: НКФ 110-57 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 78712-20 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
20 |
Ф. 1 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
21 |
Ф. 10 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
22 |
Ф. 11 |
ф. А: ТЛК-10 кл.т. 0,5S Ктт = 200/5 рег. № 85803-22 ф. С: ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 83411-21 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
23 |
Ф. 12 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
24 |
Ф. 2 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
25 |
Ф. 3 |
ф. А: ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 83411-21 ф. С: ТВЛМ-10 кл.т. 0,5S Ктт = 200/5 рег. № 45040-10 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
26 |
Ф. 4 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/^3)/(100/^3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
27 |
Ф. 5 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 47583-11 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
28 |
Ф. 6 |
ТВЛМ-10 кл.т. 0,5S Ктт = 300/5 рег. № 45040-10 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
29 |
Ф. 7 |
ф. А: ТЛК-10 кл.т. 0,5S Ктт = 150/5 рег. № 85803-22 ф. С: ТВЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
30 |
Ф. 8 |
ТВЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 83411-21 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
31 |
Ф. 9 |
ф. А: ТВЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 83411-21 ф. С: ТЛК-10 кл.т. 0,5S Ктт = 150/5 рег. № 85803-22 |
НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11 | ||
32 |
Панель №8, шкаф учета А1 (РОСТЕЛЕКОМ 1) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 | ||
33 |
Панель №12, шкаф учета А2 (РОСТЕЛЕКОМ 2) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
34 |
Панель №8, АВ-11, щит учета А1 (МТС 1) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 | ||
35 |
Панель №12, АВ-14, щит учета А2 (МТС 2) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 | ||
36 |
Панель № 8, 1АВ (Вымпелком 1) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 | ||
37 |
Панель № 12, 4АВ (Вымпелком 2) |
- |
- |
Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-11 |
Пр имечания
-
1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
-
2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.
Таблица 3 - Метрологические характеристики
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
31(2)%, |
35(10) %, |
§20 %, |
§100 %, | ||
I1(2)% < I изм< I 5 % |
I5(10) %<I изм< 20 % |
I20 о/о^измСш0/» |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 - 3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5) |
1,0 |
1,1 |
0,8 |
0,7 |
0,7 |
0,8 |
1,3 |
1,0 |
0,9 |
0,9 | |
0,5 |
2,1 |
1,7 |
1,4 |
1,4 | |
4 - 15, 17 - 27, 29 - 31 (Счетчик 0,2S; ТТ 0,5; ТН 0,5) |
1,0 |
- |
1,8 |
1,1 |
0,9 |
0,8 |
- |
2,8 |
1,6 |
1,2 | |
0,5 |
- |
5,4 |
2,9 |
2,2 | |
16, 28 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,8 |
1,1 |
0,9 |
0,9 |
0,8 |
2,5 |
1,6 |
1,2 |
1,2 | |
0,5 |
4,8 |
3,0 |
2,2 |
2,2 | |
32 - 37 (Счетчик 0,5S) |
1,0 |
- |
0,6 |
0,6 |
0,6 |
0,8 |
- |
0,8 |
0,6 |
0,6 | |
0,5 |
- |
1,1 |
0,7 |
0,7 | |
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
32%, |
35(10) %, |
§20 %, |
§100 %, | ||
I2% < I изм< I 5 % |
I5(10) %<I изм< 20 % |
I20 %<IиЗM<I100% |
I100 %<Iизм<I120% | ||
1 - 3 (Счетчик 0,5; ТТ 0,2S; ТН 0,5) |
0,8 |
2,0 |
1,6 |
1,3 |
1,3 |
0,5 |
1,6 |
1,1 |
1,0 |
1,0 | |
4 - 15, 17 - 27, 29 - 31 (Счетчик 0,5; ТТ 0,5; ТН 0,5) |
0,8 |
- |
4,4 |
2,4 |
1,9 |
0,5 |
- |
2,5 |
1,5 |
1,2 | |
16, 28 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,0 |
2,5 |
1,9 |
1,9 |
0,5 |
2,4 |
1,5 |
1,2 |
1,2 | |
32 - 37 (Счетчик 1,0) |
0,8 |
- |
1,5 |
1,1 |
1,1 |
0,5 |
- |
1,2 |
1,1 |
1,1 |
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
51(2)%, |
55(10) %, |
520 %, |
5100 %, | ||
11(2)% < I изм< I 5 % |
I5(10) %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 - 3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5) |
1,0 |
1,3 |
1,0 |
0,9 |
0,9 |
0,8 |
1,5 |
1,2 |
1,1 |
1,1 | |
0,5 |
2,2 |
1,8 |
1,6 |
1,6 | |
4 - 15, 17 - 27, 29 - 31 (Счетчик 0,2S; ТТ 0,5; ТН 0,5) |
1,0 |
- |
1,9 |
1,2 |
1,0 |
0,8 |
- |
2,9 |
1,7 |
1,4 | |
0,5 |
- |
5,5 |
3,0 |
2,3 | |
16, 28 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,9 |
1,2 |
1,0 |
1,0 |
0,8 |
2,6 |
1,7 |
1,4 |
1,4 | |
0,5 |
4,8 |
3,0 |
2,3 |
2,3 | |
32 - 37 (Счетчик 0,5S) |
1,0 |
- |
1,3 |
1,3 |
1,3 |
0,8 |
- |
1,5 |
1,4 |
1,4 | |
0,5 |
- |
1,7 |
1,5 |
1,5 | |
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
52%, |
55(10) %, |
520 %, |
5100 %, | ||
12% < I изм< I 5 % |
I5(10) %<I изм< 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
1 - 3 (Счетчик 0,5; ТТ 0,2S; ТН 0,5) |
0,8 |
2,4 |
2,1 |
1,9 |
1,9 |
0,5 |
2,0 |
1,7 |
1,6 |
1,6 | |
4 - 15, 17 - 27, 29 - 31 (Счетчик 0,5; ТТ 0,5; ТН 0,5) |
0,8 |
- |
4,6 |
2,8 |
2,3 |
0,5 |
- |
2,8 |
1,9 |
1,7 | |
16, 28 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,2 |
2,9 |
2,3 |
2,3 |
0,5 |
2,7 |
2,0 |
1,7 |
1,7 | |
32 - 37 (Счетчик 1,0) |
0,8 |
- |
3,4 |
3,2 |
3,2 |
0,5 |
- |
3,2 |
3,2 |
3,2 |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов
АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с
Пр имечания
-
1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от 12%.
-
2 Границы интервала допускаемой относительной погрешности ИК № 32 - 37 нормируются от I10%.
-
3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Лист № 12 Всего листов 15 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия:
параметры сети:
температура окружающей среды, °C: |
от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 |
- для счетчиков электроэнергии |
от +21 до +25 |
Рабочие условия: параметры сети:
диапазон рабочих температур окружающей среды, °C: |
от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4 |
|
от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:
|
120000 72 |
УСПД RTU-325T:
- средняя наработка до отказа, ч, не менее комплекс измерительно-вычислительный СТВ-01: |
55000 |
- средняя наработка на отказ, ч, не менее |
10000 |
Глубина хранения информации счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее УСПД: |
45 |
- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее при отключенном питании, лет, не менее ИВК: |
45 3 |
- результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- в журналах событий счетчиков и УСПД фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
-
- счетчиках электроэнергии (функция автоматизирована);
-
- УСПД (функция автоматизирована).
Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТОГФ-220 |
9 шт. |
Трансформатор тока |
ТВ |
45 шт. |
Трансформатор тока |
ТВ-110-I |
3 шт. |
Трансформатор тока |
ТВЛМ-10 |
18 шт. |
Трансформатор тока |
ТВЛМ |
3 шт |
Трансформатор тока |
ТЛК-10 |
3 шт. |
Трансформатор напряжения |
НКФ 220-58 У1 |
6 шт. |
Трансформатор напряжения |
НКФ-110-57 У1 |
2 шт. |
Трансформатор напряжения |
НКФ 110-57 У1 |
4 шт. |
Трансформатор напряжения |
ЗНОЛП-ЭК-10 |
3 шт. |
Трансформатор напряжения |
НТМИ-10-66У3 |
1 шт. |
Счетчик электрической энергии многофункциональный |
Альфа А1800 |
37 шт. |
Устройство сбора и передачи данных |
RTU-325T |
1 шт. |
Комплекс измерительно-вычислительный |
СТВ-01 |
1 шт. |
Паспорт-формуляр |
АУВП.411711.ФСК.РИК.025.03ФО |
1 экз. |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лузино». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лузино
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ИзготовительПубличное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)
ИНН 4716016979
Адрес: 117630, г. Москва, ул. Академика Челомея, 5А
Телефон: +7 (495) 710-93-33
Факс: +7 (495) 710-96-55
Web-сайт: www.fsk-ees.ru
E-mail: info@fsk-ees.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2022 г. № 2251
Лист № 1 Регистрационный № 83666-21 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.
АИИС КУЭ обеспечивает выполнение следующих функций:
- сбор информации о результатах измерений активной и реактивной электрической энергии;
- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);
- хранение информации по заданным критериям;
- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.
УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.
Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.
По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.
Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).
ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 311. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.
Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СПО АИИС КУЭ ЕНЭС (Метроскоп) |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.4 |
Цифровой идентификатор ПО |
26B5C91CC43C05945AF7A39C9EBFD218 |
Другие идентификационные данные (если имеются) |
DataServer.exe, DataServer_USPD.exe |
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Состав измерительных каналов АИИС КУЭ
№ ИК |
Наименование ИК |
Состав измерительных каналов АИИС КУЭ | ||||
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД |
УССВ ИВК | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
КВЛ 220 кВ Артемовская ТЭЦ -Аэропорт |
ТГФМ-220 II* кл.т. 0,2S Ктт = 1000/1 рег. № 36671-08 |
НАМИ-220 УХЛ1 кл.т. 0,2 Ктн = (220000/^3)/(100/^3) рег. № 20344-05 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06 |
RTU-325T рег. № 44626-10 |
СТВ-01 рег. № 49933-12 |
2 |
ЗРУ 10 кВ, яч. №3 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 35955-07 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06 | ||
3 |
ЗРУ 10 кВ, яч. №4 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 35955-07 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06 | ||
4 |
ЗРУ 10 кВ, яч. №5 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 35955-07 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06 | ||
5 |
ЗРУ 10 кВ, яч. №6 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 35955-07 |
Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
6 |
ЗРУ 10 кВ, яч. №7 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 400/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 |
RTU-325T рег. № 44626-io |
СТВ-oi рег. № 49933-i2 |
7 |
ЗРУ 10 кВ, яч. №9 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
8 |
ЗРУ 10 кВ, яч. №11 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
9 |
ЗРУ 10 кВ, яч. №13 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
10 |
ЗРУ 10 кВ, яч. №14 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
11 |
ЗРУ 10 кВ, яч. №15 |
ТОЛ кл.т. 0,5S Ктт = 400/5 рег. № 47959-16 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
12 |
ЗРУ 10 кВ, яч. №16 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 400/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
13 |
ЗРУ 10 кВ, яч. №18 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
14 |
ЗРУ 10 кВ, яч. №20 |
ТОЛ кл.т. 0,5S Ктт = 400/5 рег. № 47959-16 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
15 |
ЗРУ 10 кВ, яч. №27 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-07 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 |
RTU-325T рег. № 44626-io |
СТВ-oi рег. № 49933-i2 |
16 |
ЗРУ 10 кВ, яч. №30 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06 |
НОЛ-СЭЩ-10 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
17 |
ЗРУ 10 кВ, яч. №32 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
18 |
ЗРУ 10 кВ, яч. №34 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
19 |
ЗРУ 10 кВ, яч. №35 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
20 |
ЗРУ 10 кВ, яч. №36 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
21 |
ЗРУ 10 кВ, яч. №37 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-11 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
22 |
ЗРУ 10 кВ, яч. №38 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 75/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
23 |
ЗРУ 10 кВ, яч. №39 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 150/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
24 |
ЗРУ 10 кВ, яч. №40 |
ТОЛ кл.т. 0,5S Ктт = 400/5 рег. № 47959-16 |
НОЛ-СЭЩ-io кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 |
RTU-325T рег. № 44626-io |
СТВ-oi рег. № 49933-i2 |
25 |
ЗРУ 10 кВ, яч. №42 |
ТОЛ-СЭЩ кл.т. 0,5S Ктт = 400/5 рег. № 51623-12 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
26 |
ЗРУ 10 кВ, яч. №43 |
ТОЛ кл.т. 0,5S Ктт = 400/5 рег. № 47959-16 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
27 |
ЗРУ 10 кВ, яч. №49 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 200/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-o7 |
Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
28 |
ЗРУ 10 кВ, яч. №51 |
ТЛО-10 кл.т. 0,5S Ктт = 400/5 рег. № 25433-11 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-2o | ||
29 |
ЗРУ 10 кВ, яч. №28 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 | ||
30 |
ЗРУ 10 кВ, яч. №33 |
ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 100/5 рег. № 32139-06 |
НОЛ-СЭЩ-io кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 35955-o7 |
Альфа А1800 кл.т. o,2S/o,5 рег. № 3i857-o6 |
Пр имечания
-
1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
-
2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.
Таблица 3 - Метрологические характеристики
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
31(2)%, |
§5 %, |
§20 %, |
§100 %, | ||
I1(2)% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 Уо^измСш0/» |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2) |
1,0 |
1,0 |
0,6 |
0,5 |
0,5 |
0,8 |
1,1 |
0,8 |
0,6 |
0,6 | |
0,5 |
1,8 |
1,3 |
0,9 |
0,9 | |
2 - 27, 29, 30 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,8 |
1,1 |
0,9 |
0,9 |
0,8 |
2,5 |
1,6 |
1,2 |
1,2 | |
0,5 |
4,8 |
3,0 |
2,2 |
2,2 | |
28 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,8 |
1,1 |
0,9 |
0,9 |
0,8 |
2,5 |
1,6 |
1,2 |
1,2 | |
0,5 |
4,8 |
3,0 |
2,2 |
2,2 | |
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
32%, |
§5 %, |
§20 %, |
§100 %, | ||
I2% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<IиЗM<I100% |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2) |
0,8 |
2,1 |
1,3 |
0,9 |
0,9 |
0,5 |
1,5 |
1,0 |
0,7 |
0,7 | |
2 - 27, 29, 30 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,1 |
2,5 |
1,8 |
1,8 |
0,5 |
2,5 |
1,6 |
1,2 |
1,2 | |
28 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,0 |
2,5 |
1,9 |
1,9 |
0,5 |
2,4 |
1,5 |
1,2 |
1,2 | |
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
31(2)%, |
§5 %, |
§20 %, |
§100 %, | ||
I1(2)% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<IиЗM<I100% |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2) |
1,0 |
1,2 |
0,8 |
0,7 |
0,7 |
0,8 |
1,3 |
1,0 |
0,9 |
0,9 | |
0,5 |
1,9 |
1,4 |
1,1 |
1,1 |
1 |
2 |
3 |
4 |
5 |
6 |
2 - 27, 29, 30 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,9 |
1,2 |
1,0 |
1,0 |
0,8 |
2,6 |
1,7 |
1,4 |
1,4 | |
0,5 |
4,8 |
3,0 |
2,3 |
2,3 | |
28 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5) |
1,0 |
1,9 |
1,2 |
1,0 |
1,0 |
0,8 |
2,6 |
1,7 |
1,4 |
1,4 | |
0,5 |
4,8 |
3,0 |
2,3 |
2,3 | |
Номер ИК |
cosф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
52%, |
55 %, |
520 %, |
5100 %, | ||
12% < I изм< I 5 % |
I5 %<I изм< 20 % |
I20 %<btM<I100% |
I100 %<Iизм<I120% | ||
1 |
2 |
3 |
4 |
5 |
6 |
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2) |
0,8 |
2,8 |
1,7 |
1,2 |
1,1 |
0,5 |
2,1 |
1,4 |
1,0 |
1,0 | |
2 - 27, 29, 30 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,5 |
2,7 |
2,0 |
1,9 |
0,5 |
2,9 |
1,8 |
1,4 |
1,4 | |
28 (Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,8 |
4,2 |
2,9 |
2,3 |
2,3 |
0,5 |
2,7 |
2,0 |
1,7 |
1,7 |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов
АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с
Пр имечания
-
1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.
-
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество измерительных каналов |
30 |
Нормальные условия: параметры сети: - напряжение, % от Ином |
от 99 до 101 |
- ток, % от 1ном |
от 1 до 120 |
- коэффициент мощности |
0,87 |
- частота, Гц |
от 49,85 до 50,15 |
температура окружающей среды, °C: - для счетчиков активной энергии ГОСТ 31819.22-2012, ГОСТ Р 52323-2005 |
от +21 до +25 |
- для счетчиков реактивной энергии ГОСТ 31819.23-2012 |
от +21 до +25 |
ГОСТ 26035-83 |
от +18 до +22 |
Рабочие условия: параметры сети: - напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 1 до 120 |
- коэффициент мощности, не менее |
0,5 |
- частота, Гц |
от 49,6 до 50,4 |
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН |
от -45 до +40 |
- для счетчиков |
от +10 до +30 |
- для УСПД |
от +10 до +30 |
- для сервера, УССВ |
от +18 до +24 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч |
72 |
УСПД RTU-325Т: - средняя наработка до отказа, ч, не менее |
55000 |
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее |
10000 |
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
при отключенном питании, лет, не менее |
3 |
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- в журналах событий счетчиков и УСПД фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД.
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароль на УСПД;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
-
- счетчиках электроэнергии (функция автоматизирована);
-
- УСПД (функция автоматизирована).
Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТГФМ-220 II* |
3 шт. |
Трансформатор тока |
ТОЛ-СЭЩ-10 |
69 шт. |
Трансформатор тока опорный |
ТОЛ |
12 шт. |
Трансформатор тока |
ТОЛ-СЭЩ |
3 шт. |
Трансформатор тока |
ТЛО-10 |
3 шт. |
Трансформатор напряжения |
НАМИ-220 УХЛ1 |
3 шт. |
Трансформатор напряжения |
НОЛ-СЭЩ-10 |
12 шт. |
Счетчик электрической энергии трехфазный многофункциональный |
Альфа А1800 |
30 шт. |
Устройство сбора и передачи данных |
RTU-325Т |
1 шт. |
Комплекс измерительно-вычислительный |
СТВ-01 |
1 шт. |
Паспорт-формуляр |
ЭСТ.422231.003.03 ФО |
1 экз. |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт», аттестованном ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Аэропорт
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательПубличное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)
ИНН 4716016979
Адрес: 117630, г. Москва, ул. Академика Челомея, 5А
Телефон: +7 (495) 710-93-33
Факс: +7 (495) 710-96-55
Web-сайт: www.fsk-ees.ru
E-mail: info@fsk-ees.ru
ИзготовительПубличное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)
ИНН 4716016979
Адрес: 117630, г. Москва, ул. Академика Челомея, 5А
Телефон: +7 (495) 710-93-33
Факс: +7 (495) 710-96-55
Web-сайт: www.fsk-ees.ru
E-mail: info@fsk-ees.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2251
12 сентября 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением наиияшщи ттрикязЕгисттгвпяго^за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р. Лазаренко
Сертификат: 029D109BOOOBAE27A64C99SDDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
\_____—______
