Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 527615
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
Приказы по основной деятельности по агентству Вн. Приказ № 432 от 20.02.2024

2024 год
месяц February
сертификация программного обеспечения

6287 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

20 февраля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «___»   февраля____2024 Г. № _32

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляе мый изготови тель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Приборы для измерения линейного перемещения

ВК-306

мод. ВК-

316ОС.04 зав. № 106975/2023, мод. ВК-

306ОСД.01 зав. № 106750, мод. ВК-316ТР.60 зав. №№

109866/2023, 112632/2023, 112633/2023, 106978/2023, 106979/2023,

106980/2023, 106981/2023, 106982/2023, 106983/2023, 106984/2023, 109129/2023, мод. ВК-306ТРД

56322-14

ВК306ОС.0

0-13 МП

МП 204/3-302023

15.11.

2023

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»), г. Москва

ФГБУ

«ВНИИМС», г. Москва

зав. № 105147

2.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Зеленоборск

АУВП.411711.Ф

СК.РИК.015.06

69142-17

РТ-МП-

4569-500

2017

РТ-МП-5120-

500-2023

30.11.

2023

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва», г. Москва

3.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Новокиевка

АУВП.411711.Ф

СК.РИК.008.12

69330-17

РТ-МП-1347-5002022

05.12.

2023

Общество с ограниченной ответственностью «Велес» (ООО «Велес»), г. Екатеринбург

ООО

«Спецэнергопро

ект»,

г. Москва

4.

Система

автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чесменская

1919

71675-18

РТ-МП-

5307-5002018

РТ-МП-5123-

500-2023

30.11.

2023

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва», г. Москва

5.

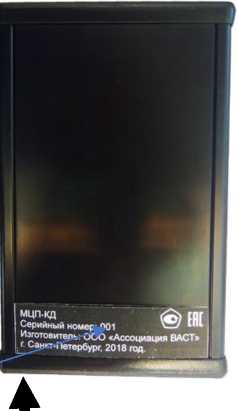

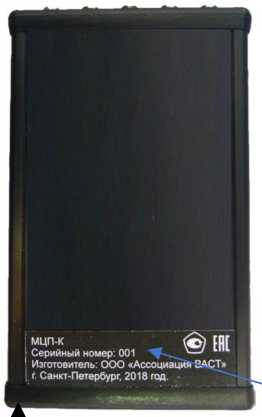

Модули измерения сигналов вибрации и напряжения

МЦП

мод. МЦП-К зав. № 008, мод. МЦП-КД зав. № 060

72393-18

ВАРБ.4117

11.133 Д

07.11.

2023

Общество с ограниченной ответственностью «Ассоциация ВАСТ» (ООО «Ассоциация ВАСТ»), г. Санкт-

Петербург

ФГБУ «ВНИИМС», г. Москва

6.

Система

автоматизированная информационноизмерительная коммерческого учета электроэнергии ПС 220 кВ Исконная

1

73706-18

МП-162-

RA.RU.310

556-2018

РТ-МП-4487-

500-2023

18.12.

2023

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТ КОНТРОЛЬ» (ООО «ИЦ ЭАК»),

ФБУ «Ростест-Москва», г. Москва

г. Москва

7.

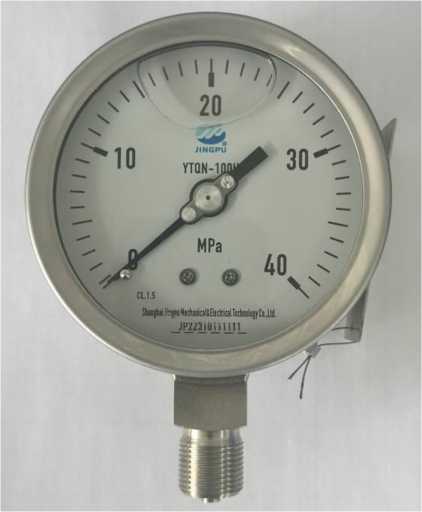

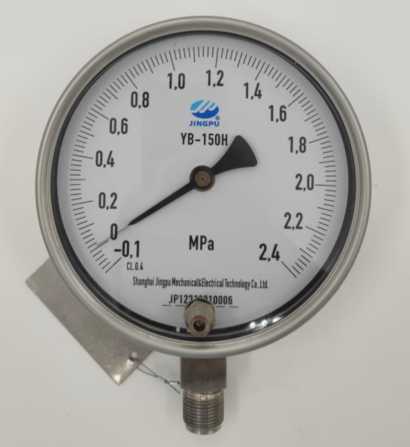

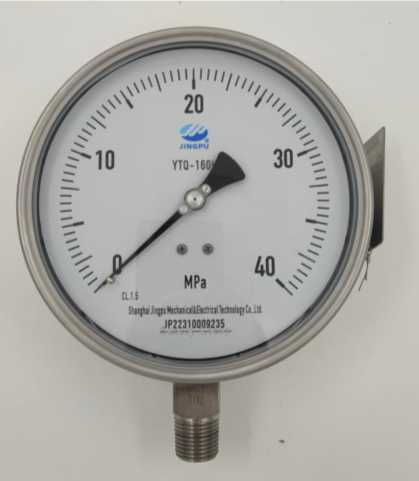

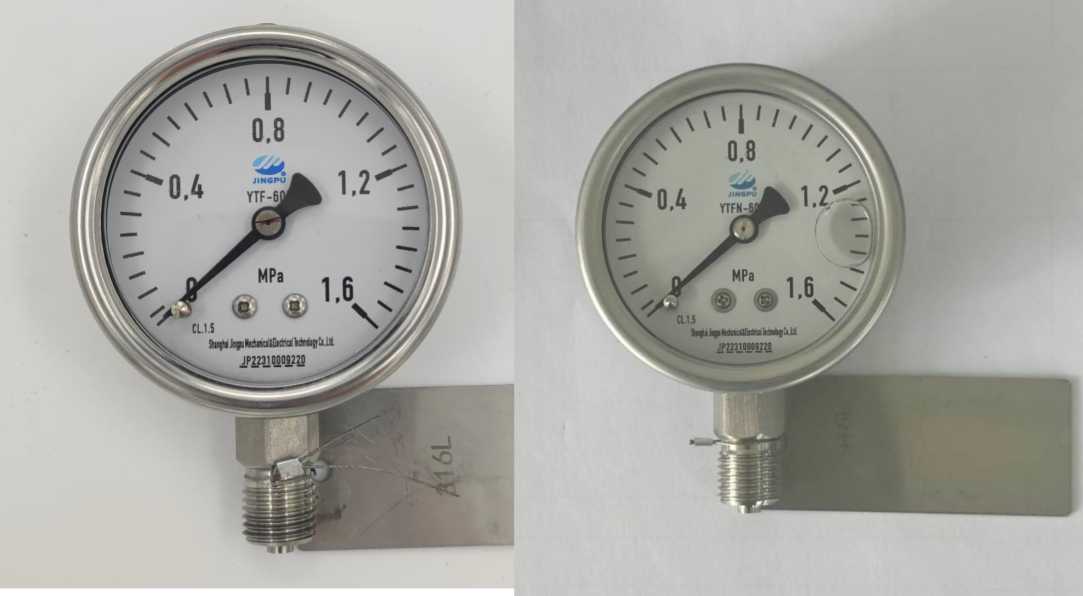

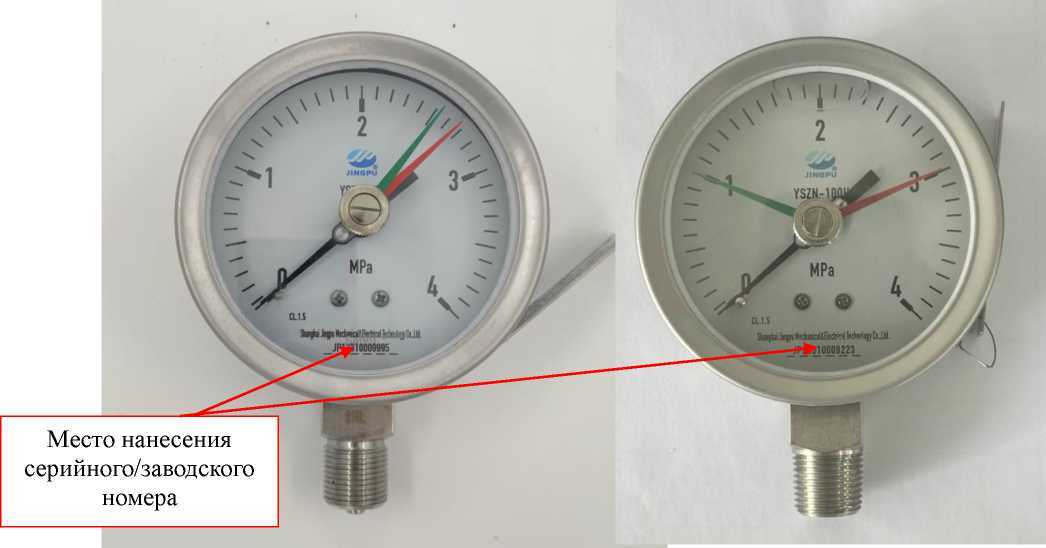

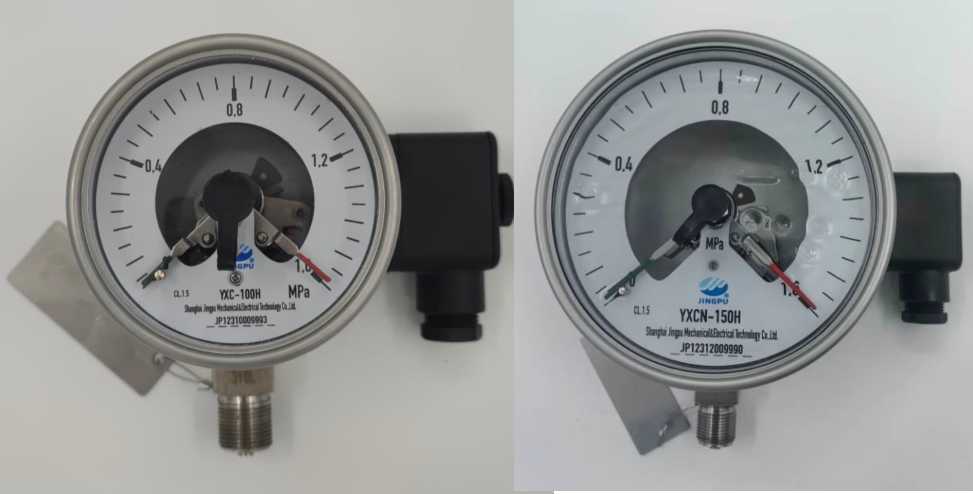

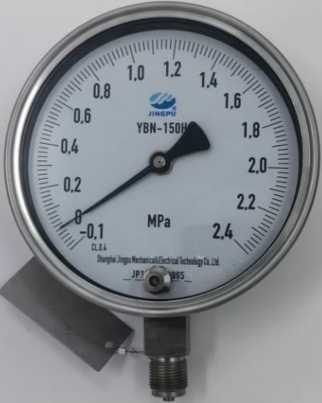

Манометры

серии Y

YTF-160H №

JP22310009218,

YTF-100H №

JP12310009991,

YTF-100H №

JP12310009992,

YTF-60H №

JP22310009220,

YTF-150H №

JP22310009222,

YXC-100H №

JP123100009999

3, YTQ-100H №

JP12310009994,

YTQ-160H №

JP223100009235,

YB-150H №

JP12310010005,

YB-150H №

JP12310010006,

YSZ-100H №

JP12310009995

74174-19

МИ 2124

90

22.12.

2023

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»),

г. Москва

ФГБУ

«ВНИИМС», г. Москва

8.

Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н»

38

81889-21

Акционерное общество «Транснефть-Дружба» (АО «Транснефть-Дружба»), г. Брянск

МП 1180

14-2020

МП-0016-

ТНМ-2023

10.08.

2023

Акционерное общество «Транснефть-

Автоматизация и Метрология» (АО «Транснефть-

Автоматизация и Метрология»), г. Москва

АО

«Транснефть-

Метрология»,

г. Москва

9.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Районная

С030

84142-21

Публичное акционерное общество «Федеральная сетевая компания Единой энергетическо й системы» (ПАО «ФСК ЕЭС»), г.

Москва

МП-0442021

25.08.

2023

Общество с ограниченной ответственностью Инжиниринговая компания «Наратай Энерджи» (ООО

ИК «Наратай Энерджи»), г. Новосибирск

ООО

«МетроСервис»,

г. Красноярск

10

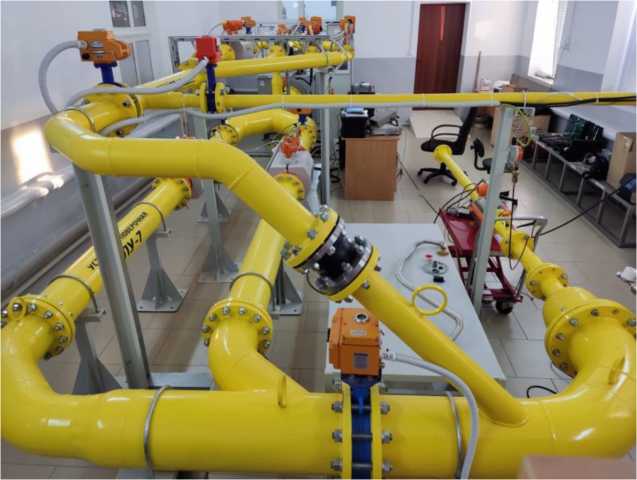

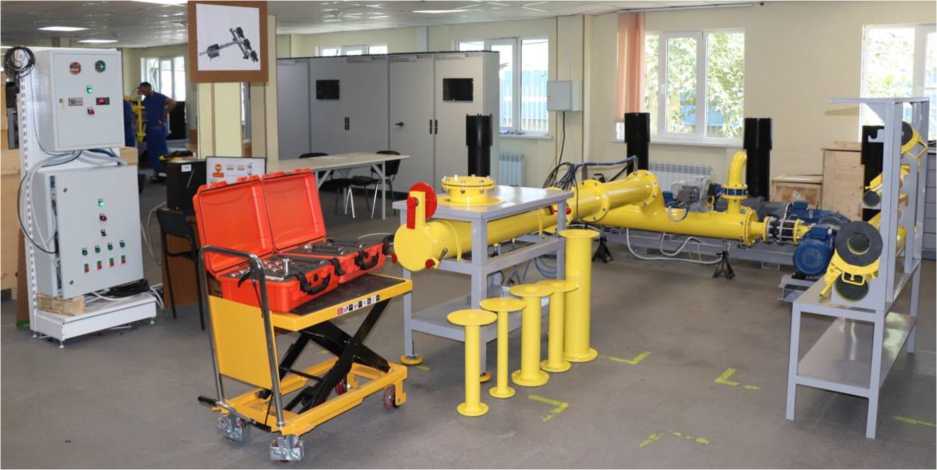

Установки поверочные

СПУ-7

модификация С зав. №002

85230-22

Общество с ограниченной ответственнос тью НПО «Турбулентнос ть-ДОН» (ООО НПО «Турбулентнос ть-ДОН»), г. Москва

МП 1359

13-2021

МП 1565-13

2023

04.07.

2023

Общество с ограниченной ответственностью

НПО

«Турбулентность-ДОН» (ООО НПО

«Турбулентность-ДОН»), г. Москва

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г.

Казань

11

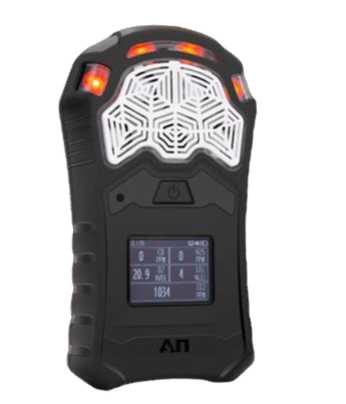

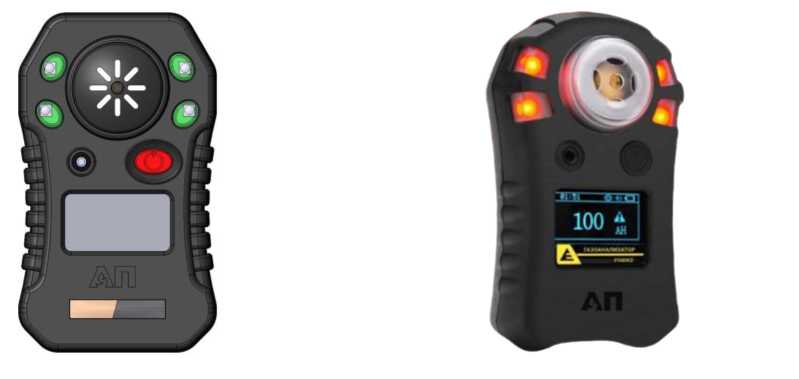

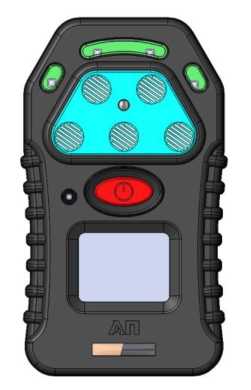

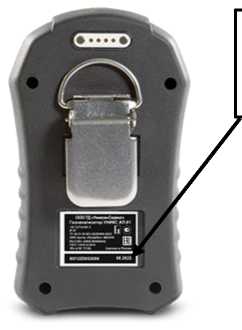

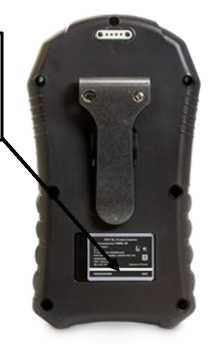

Газоанализаторы портативные

УНИКС АП

УНИКС АП-01, зав. №

B0122D053277,

УНИКС АП-02, зав. №

B0622D053204,

УНИКС АП-03, зав. №

B0622D053490,

УНИКС АП-04, зав. №

B0622D053186,

УНИКС АП-05, зав. №

B0622D053252,

УНИКС АП-06, зав. №

B0622D053506

87590-22

Общество с ограниченной ответственнос тью «Торговый дом «Уником-Сервис» (ООО «Торговый дом «Уником-Сервис»), Свердловская область, г. Первоуральск, пос. Билимбай

МП-539/08-

2022

МП-539/08-

2022 (с изменением №

1)

27.07.

2023

Общество с ограниченной ответственностью «Торговый дом «Уником-Сервис» (ООО «Торговый дом «Уником-Сервис»),

Свердловская область, г. Первоуральск, пос. Билимбай

ООО

«ПРОММАШ

ТЕСТ»,

Московская область, г.

Чехов




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 56322-14 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения линейного перемещения ВК-306

Назначение средства измерений

Приборы для измерения линейного перемещения ВК-306 (далее - приборы ВК-306) предназначены для измерения относительного линейного перемещения металлических токопроводящих частей промышленного оборудования.

Описание средства измерений

Принцип действия приборов ВК-306 основан на определении относительного линейного перемещения токопроводящих объектов по изменению значения вихревых токов, которые возбуждаются и измеряются датчиком прибора ВК-306. Измеренное значение преобразуется в токовый выходной сигнал согласующим усилителем.

Приборы ВК-306 состоят из датчика, согласующего усилителя и блока вторичного (последний только для модификаций ВК-306ОСД.01, ВК-306ТРД). В датчике размещены передающая и приемная катушки. Согласующий усилитель может быть встроенным в датчик или выполнен в виде отдельного устройства. Преобразование перемещения в токовый выходной сигнал обеспечивает датчик с согласующим усилителем. Блок вторичный (при наличии) обеспечивает питание, вывод на дисплей измеренных значений (только для модификаций ВК-361ТРД и ВК-361ОСД.01), формирование аналоговых токовых выходных сигналов и дискретных сигналов превышения заданных уставок.

Приборы ВК-306 имеют семь модификаций (моделей): ВК-306ОСД.01, ВК-306ТРД, ВК-316ОС, ВК-316ОС-100, ВК-316ОС.04, ВК-316ТР, ВК-316ТР.60 различающихся диапазонами измерений, погрешностями и плоскостями измерений перемещений. Модель ВК-316ОС.04 имеет несколько исполнений: ВК-316ОС.04, ВК-316ОС.04-08, ВК-316ОС.04-10, ВК-316ОС.04-16, ВК-316ОС.04-20, которые отличаются диаметром датчика. Модели ВК-306ОСД.01, ВК-306ТРД отличаются наличием блоков вторичных, выпускаемых в пяти исполнениях: ВК-361ОСД.01, ВК-361ОСД.01-Ех, ВК-361ТРД, ВК-360В и ВК-361В. Вторичный блок ВК-361ОСД.01 может иметь взрывозащищенное исполнение. Приборы ВК-306 (кроме моделей ВК-316ТР и ВК-306ТРД) могут использоваться для измерения относительной вибрации в диапазоне частот от постоянного тока до 500 Гц.

В зависимости от условий эксплуатации (диапазонов рабочих температур) приборы выпускаются в нескольких исполнениях: стандартное исполнение и исполнения с добавлением в модификацию буквенных обозначений ТХ, Т1, или Т2 в зависимости от условий эксплуатации.

Заводской номер и модель прибора измерения линейного перемещения ВК-306 указываются в паспорте и совпадают с заводским номером вторичного блока для модификаций ВК-306ОСД.01, ВК-306ТРД и с заводским номером согласующего устройства для остальных модификаций. Заводской номер вторичного блока наносится на заднюю панель методом наклейки в формате порядкового номера, состоящего из арабских цифр. Заводской номер согласующего усилителя наносится на лицевую панель с производственными данными в виде цифрового обозначения, состоящего из арабских цифр и года выпуска методом лазерной гравировки. Заводской номер датчика наносится либо на корпус датчика, либо на кабель.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вторичных блоков приборов для измерения линейного перемещения ВК-306 моделей ВК-361ОСД.01, ВК-361ТРД, ВК-360В и ВК-361В представлен на рисунке 1. Общий вид датчиков и согласующих усилителей моделей ВК-306ТРД и ВК-306ОСД.01 представлен на рисунке 2. Общий вид приборов для измерения линейного перемещения ВК-306 моделей ВК-316ОС, ВК-316ОС-100, ВК-316ОС.01, ВК-316ОС.04, ВК-316ТР, представлен на рисунке 3. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Место нанесения

Место нанесения

заводского номера

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

знака утверждения типа

Место нанесения

заводского номера

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

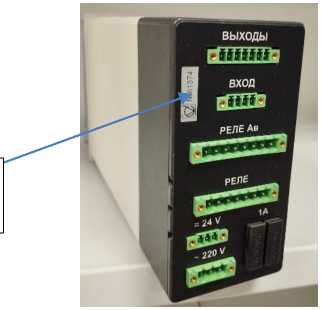

Вид сзади ВК-361ТРД; ВК-361ОСД.01;

Рисунок 1 - Общий вид вторичных блоков приборов для измерения линейных перемещений

ВК-306 моделей ВК-306ОСД.01, ВК-306ТРД.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru
Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Датчик и согласующий усилитель модели

ВК-306ТРД

Датчик и согласующий усилитель модели

ВК-306ОСД.01

Рисунок 2 - Общий вид датчиков и согласующих усилителей моделей ВК-306ТРД и ВК-306ОСД.01

ВК-316ОС, ВК-316ОС-100

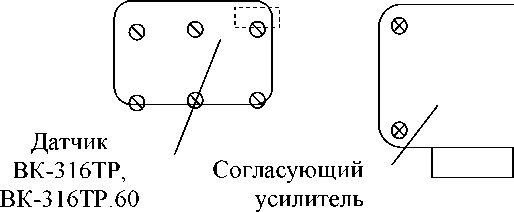

Датчик и согласующий усилитель моделей

ВК-316ТР и ВК-316ТР.60

Место нанесения заводского номера

Место нанесения знака утверждения типа

ВК-316ОС.0

ВК- 316ОС.04 исполнения ВК-316ОС.04-08, ВК-316ОС.04-10, ВК-316ОС.04-16,

ВК-316ОС.04-20

Рисунок 3 - Общий вид приборов для измерения линейного перемещения ВК-306 моделей ВК-316ОС, ВК-316ОС-100, ВК-316ОС.04, ВК-316ТР, ВК-316ТР.60

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

и ВК-306ТРД

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru
Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Блок вторичный

Программное обеспечение

В состав блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:

- вычисление и цифровую индикацию относительного линейного перемещения;

- формирование дискретных сигналов управления при превышении предупредительных и аварийных значений уставок линейного перемещения.

ПО устанавливается на микроконтроллер с помощью специализированного технологического оборудования при изготовлении блока вторичного.

Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VC361OSD

Номер версии (идентификационный номер) ПО

не ниже 1.14

Уровень защиты программного обеспечения микроконтроллеров блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики приборов ВК-306 моделей ВК-306ОСД.01 и ВК-306ТРД

Наименование характеристики

Значение характеристики для модели

ВК-306ОСД.01

ВК-306ТРД

Диапазоны измерений относительного линейного перемещения (в зависимости от модели датчика), мм

± 0,5; ± 1; ± 1,25; ± 2;

± 2,5; ± 3

± 5; ± 10; ± 15; ± 20

Пределы основной абсолютной погрешности измерений, мм:

  • - для диапазонов измерений ± 0,5; ± 1; ± 1,25; ± 2; ± 2,5 мм

  • - для диапазона измерений ± 3 мм

  • - для диапазона измерений ± 5 мм

± 0,12

± 0,17

± 0,3

Продолжение таблицы 2

Наименование характеристики

Значение характеристики для модели

ВК-306ОСД.01

ВК-306ТРД

Пределы основной приведенной к диапазону измерения погрешности для диапазонов ± 10; ± 15; ± 20 мм, %

± 1,5

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений, мм:

- для диапазона измерения ± 0,5 мм

± 0,05

-для диапазона измерения ± 1 мм

± 0,07

- для диапазона измерения ± 1,25 мм

± 0,12

- для диапазона измерения ± 2 мм

± 0,17

- для диапазона измерения ± 2,5 мм

± 0,17

- для диапазона измерения ± 3 мм

± 0,22

- для диапазона измерения ± 5 мм

± 0,22

Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, %:

- для диапазонов ± 10; ± 15; ± 20 мм

± 4

Таблица 3 - Метрологические характеристики приборов ВК-306 моделей ВК-316ОС, ВК-316ОС-

100, ВК-316ТР, ВК-316ТР.60

Наименование характеристики

Значение характеристики для модели

ВК-316ОС

ВК-316ОС-100

ВК-316ТР

ВК-316ТР.60

Диапазоны измерений относительного линейного перемещения (в зависимости от модели датчика), мм

± 2

± 2; ± 2,5

± 5

± 10; ± 15;

± 20

Пределы основной абсолютной погрешности измерений, мм

± 0,3

± 0,1

± 0,25

Пределы основной приведенной к диапазону измерения погрешности, %

-

-

-

± 1,5

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений, мм:

  • - для диапазона измерения ± 2 мм

  • - для диапазона измерения ± 2,5 мм

± 0,3

± 0,15

± 0,18

± 0,2

Продолжение таблицы 3

Наименование характеристики

Значение характеристики для модели

ВК-316ОС

ВК-316ОС-100

ВК-316ТР

ВК-316ТР.60

Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, %

± 3,5

Таблица 4 - Метрологические характеристики приборов моделей ВК-316ОС.04, ВК-316ОС.04-08, ВК-316ОС.04-10

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04

ВК-316ОС.04-08

ВК-316ОС.04-10

Диапазоны измерений относительного линейного перемещения (в зависимости от модели датчика), мм

± 2; ± 2,5

± 0,5; ± 1

± 1,25

Пределы основной абсолютной погрешности измерений, мм

± 0,1

± 0,1

± 0,1

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений, мм:

  • - для диапазонов измерения ± 2 мм; ± 2,5 мм

  • - для диапазона измерения ± 0,5 мм

  • - для диапазона измерения ± 1 мм

± 0,15

± 0,03

± 0,05

± 0,1

Таблица 5 - Метрологические характеристики приборов моделей ВК-316ОС.04-16, ВК-316ОС.04-20

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04-16

ВК-316ОС.04-20

Диапазоны измерений относительного линейного перемещения (в зависимости от модели датчика), мм

± 2; ± 2,5

± 2,5; ± 3

Пределы основной абсолютной погрешности измерений, мм:

  • - для диапазонов измерений ± 2 мм; ± 2,5 мм

  • - для диапазона измерений ± 3 мм

± 0,1

± 0,1

± 0,15

Продолжение таблицы 5

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04-16

ВК-316ОС.04-20

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений, мм:

  • - для диапазонов измерения ± 2 мм;

± 2,5 мм

  • - для диапазона измерения ± 3 мм

± 0,15

± 0,15

± 0,2

Таблица 6 - Основные технические характеристики приборов ВК-306 моделей ВК-306ОСД.01 и ВК-306ТРД

Наименование характеристики

Значение характеристики для модели

ВК-306ОСД.01

ВК-306ТРД

Диапазоны унифицированных выходных

сигналов постоянного тока, мА

от 0 до 5; от 4 до 20

Установочный зазор (начальный), мм

1,25 ± 0,1; 1,5 ± 0,1

1,5 ± 0,1

3 ± 0,1; 3,25 ± 0,1

Параметры электрического питания:

- напряжение переменного тока, В

220 ± 22

  • - частота переменного тока, Гц

  • - напряжение постоянного тока1, В

50 ± 1

24 ± 2

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

-диапазон рабочих температур окружающей среды, °С

- вторичный блок

стандартное исполнение

от +5 до +55

от +5 до +55

исполнение Т1

от +5 до +70

от +5 до +70

исполнение Т2

от - 40 до +55

от - 40 до +55

- датчик с согласующим усилителем (в зависимости от модели)

см. табл. 8 и 9

см. табл. 7

Габаритные размеры (длина* ширина х высота), мм, не более

- вторичный блок (в зависимости от

150x75x295

150x75x295

модификации)

25x75x110

25x75x110

25x100x135

25x100x135

- датчик и согласующий усилитель

см. табл. 8 и 9

см. табл. 7

Масса, кг, не более

- вторичный блок (в зависимости от модификации)

1,5;

1,5

0,3;

0,3;

0,5

0,5

- датчик и согласующий усилитель

см. табл. 8 и 9

см. табл. 7

Примечание:

1 при применении приборов в опасной зоне напряжение питания не Должно

превышать 24 В

Таблица 7 - Основные технические характеристики приборов ВК-306 моделей ВК-316ОС, ВК-316ОС-100, ВК-316ТР, ВК-316ТР.60

Наименование характеристики

Значение характеристики для модели

ВК-316ОС

ВК-316ОС-100

ВК-316ТР

ВК-316ТР.60

Диапазоны унифицированных выходных сигналов постоянного тока, мА

от 4 до 20

от 1 до 5;

от 4 до 20

Установочный зазор (начальный), мм

3,0 ± 0,1

1,5 ± 0,1

Параметры электрического питания:

- напряжение постоянного тока1, В

от 14 до 28

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: -диапазон рабочих температур окружающей среды, °С

- прибор

стандартное исполнение исполнение ТХ

от +5 до +70 от -40 до +80

от -40 до +80 от -60 до +80

- согласующий усилитель стандартное исполнение исполнение Т1

от +5 до +40 от +5 до +80

от +5 до +40 от +5 до +80

- датчик

стандартное исполнение исполнение Т1 исполнение Т2

от +5 до +70 от +5 до +150 от +5 до +180

от +5 до +70 от +5 до +150 от +5 до +180

Габаритные размеры, мм, не более

- датчик

-согласующий усилитель

М20х85

М20х85

80х55х22

115х65х30

115 х 65 х25

115х65х30

Масса, кг, не более

- датчик

-согласующий усилитель

0,2

0,5

0,15

Примечание:

1 при применении приборов в опасной зоне напряжение питания не Должно превышать 24 В

Таблица 8 - Основные технические характеристики приборов ВК-306 моделей ВК-316ОС.04, ВК-316ОС.04-08, ВК-316ОС.04-10

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04

ВК-316ОС.04-08

ВК-316ОС.04-10

Диапазоны унифицированных выходных сигналов постоянного тока, мА

от 1 до 5;

от 4 до 20

от 4 до 20

Установочный зазор (начальный), мм

1,25 ± 0,1; 1,5 ± 0,1; 3 ± 0,1

Параметры электрического питания: - напряжение постоянного тока1, В

от 14 до 28

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

-диапазон рабочих температур окружающей среды, °С

  • - согласующий усилитель

стандартное исполнение исполнение ТХ исполнение Т1

  • - датчик

стандартное исполнение исполнение ТХ исполнение Т1

исполнение Т2

от +5 до +40 от -60 до +80 от -40 до +80

от +5 до +100 от -60 до +110 от -40 до +150 от -40 до +180

от -40 до +80

от -60 до +80

от -40 до +110

от -60 до +110 от -40 до +150 от -40 до +180

от -40 до +80

от -60 до +80

от -40 до +110

от -60 до +110 от -40 до +150

от -40 до +180

Габаритные размеры, мм, не более

- датчик

-согласующий усилитель

030x100

115x65x30

020x240 115x65x30;

030x150

025x240 115x65x30;

030x150

Масса, кг, не более

- датчик

-согласующий усилитель

0,15

0,15

Примечание:

1 при применении приборов в опасной зоне напряжение питания не Должно превышать 24 В

Таблица 9 - Основные технические характеристики приборов ВК-306 моделей ВК-316ОС.04-16, ВК-316ОС.04-20

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04-16

ВК-316ОС.04-20

Диапазоны унифицированных выходных сигналов постоянного тока, мА

от 4 до 20

Установочный зазор (начальный), мм

1,25 ± 0,1; 1,5 ± 0,1; 3 ± 0,1

Параметры электрического питания: - напряжение постоянного тока1, В

от 14 до 28

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Продолжение таблицы 9

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04-16

ВК-316ОС.04-20

Условия эксплуатации: -диапазон рабочих температур окружающей среды, °С - согласующий усилитель

стандартное исполнение

от -40 до +80

исполнение ТХ

от -60 до +80

- датчик

стандартное исполнение

от -40 до +110

исполнение ТХ

от -60 до +110

исполнение Т1

от -40 до +150

исполнение Т2

от -40 до +180

Габаритные размеры, мм, не более

- датчик

030x100

035x130

-согласующий усилитель

115x65x30; 030x150

115x65x30; 030x150

Масса, кг, не более

- датчик

0,15

-согласующий усилитель

0,15

Примечание:

1 при применении приборов в опасной зоне напряжение питания не Должно превышать 24 В

Таблица 10 - Основные общие технические характеристики приборов ВК-306

Наименование характеристики

Значение характеристики для модели

Наработка на отказ, ч, не менее

10000

Маркировка взрывозащиты:

  • - датчиков ВК-316ОС-Х и ВК-316ОС.04-Х

  • - вторичный блок ВК-361ОСД.01-Ех

0Ех ia IIC T5 Ga X [Ex ia Ga] IIC

Значения пределов дополнительной погрешности приведены при предельных значениях рабочих температур одновременно для всех компонентов приборов. Значения указанных пределов при изменении температуры отдельных компонентов приборов приводятся в сопроводительной документации по согласованию с потребителем.

Знак утверждения типа

наносится на лицевые панели усилителя согласующего или блока вторичного методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор для измерения линейного перемещения

ВК-306

1 шт.

Руководство по эксплуатации

ВТПР.401263.037 РЭ

1 экз.

Паспорт

ВК-306ОСД.01 ПС /

ВК-306ТРД ПС/ ВК-316ОС ПС/ ВК-316ОС-100 ПС/ ВК-316ОС.04 ПС/

ВК-316ТР ПС/ ВК-316ТР.60 ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Инструкция по эксплуатации» руководства по эксплуатации «Приборы для измерения линейного перемещения ВК-306. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

Изготовитель

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)

Адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2

Телефон: +7 (495) 122-25-27

Web-сайт: www.vicont.ru

E-mail: info@vicont.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: + 7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 69142-17 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Зеленоборск

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Зеленоборск (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер АУВП.411711.ФСК.РИК.015.06. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ПС 220 кВ Зеленоборск, ОРУ 220 кВ, 1 с. 220 кВ,

ВЛ 220 кВ Печорская ГРЭС - Зеленоборск

ТВ-220/25 кл.т. 0,5 Ктт = 1000/5 рег. № 3191-72

НКФ-220-58 У1 кл.т. 0,5 Ктн = (220000/V3)/(100/V3) рег. № 79104-20

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

ЭКОМ-3000 рег. № i7o49-04

СТВ-01 рег. № 49933-12

2

ПС 220 кВ Зеленоборск, ОРУ 110 кВ,

ВЛ-138 (ВЛ 110 кВ

Зеленоборск -Лемью)

TG

кл.т. 0,2S Ктт = 300/5 рег. № 30489-09

НКФ-110-57 У1 кл.т. 0,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 77917-20

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

3

ПС 220 кВ Зеленоборск, ОРУ 110 кВ, ВЛ-140 (ВЛ 110 кВ Зеленоборск - Ижма)

ТГФМ-110 кл.т. 0,2S Ктт = 600/5 рег. № 52261-12

ф. А, С:

НКФ-110-57 У1 кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 779i7-20

ф. В:

НКФ110-83ХЛ1

кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № i188-84

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

4

ПС 220 кВ Зеленоборск, ОРУ 110 кВ, ВЛ-143 (ВЛ 110 кВ Зеленоборск -

Каджером)

ТВ-ЭК исп. М3 кл.т. 0,2S

Ктт = 400/5

рег. № 56255-14

НКФ-110-57 yi

кл.т. o,5 Ктн = (iioooo/V3)/(ioo/V3) рег. № 779i7-20

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

7

5

ПС 220 кВ

Зеленоборск,

ОРУ 110 кВ,

ОСВ-110

ТВ-ЗТМ

кл.т. 0,2S

Ктт = 600/5 рег. № 78965-20

НКФ-110-57 У1

кл.т. 0,5

Ктн = (110000/V3)/(100/V3) рег. № 77917-20

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

СТВ-01 рег. № 49933-12

6

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

1 с. 10 кВ, яч.№7,

ВЛ 10 кВ яч.№7

ТЛО-10

кл.т. 0,5S

Ктт = 75/5 рег. № 25433-11

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

7

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№10,

ВЛ 10 кВ яч.№10

ТВЛМ-10

кл.т. 0,5 Ктт = 200/5 рег. № 1856-63

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

8

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№12,

ВЛ 10 кВ яч.№12

ТЛО-10

кл.т. 0,5S

Ктт = 75/5 рег. № 25433-11

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

9

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

1 с. 10 кВ, яч.№3,

ВЛ 10 кВ яч.№3

ТЛО-10

кл.т. 0,5S

Ктт = 100/5 рег. № 25433-11

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

10

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№8,

ВЛ 10 кВ яч.№8

ТЛО-10

кл.т. 0,5S

Ктт = 150/5 рег. № 25433-11

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

11

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

1 с. 10 кВ, яч.№15,

ВЛ 10 кВ яч.№15

ТВЛМ-10

кл.т. 0,5 Ктт = 100/5 рег. № 1856-63

НТМИ-10-66У3 кл.т. 0,5

Ктн = 10000/100 рег. № 831-69

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

7

12

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№16,

ВЛ 10 кВ яч.№16

ТЛМ-10

кл.т. 0,5S

Ктт = 100/5 рег. № 2473-05

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

СТВ-01 рег. № 49933-12

13

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№20,

ВЛ 10 кВ яч.№20

ТЛМ-10 кл.т. 0,5

Ктт = 150/5 рег. № 2473-69

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

14

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№4,

ВЛ 10 кВ яч.№4

ТЛО-10

кл.т. 0,5S

Ктт = 150/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

15

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ, 1 с. 10 кВ, яч.№19,

ВЛ 10 кВ яч.№19

ТЛМ-10

кл.т. 0,5

Ктт = 200/5 рег. № 2473-69

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

16

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ, 1 с. 10 кВ, яч.№11,

ВЛ 10 кВ яч.№11

ТЛО-10

кл.т. 0,5S

Ктт = 75/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

17

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ,

2 с. 10 кВ, яч.№14,

КЛ 10 кВ яч.№14

ТЛО-10

кл.т. 0,5S

Ктт = 750/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

18

ПС 220 кВ

Зеленоборск,

ЗРУ 10 кВ, 1 с. 10 кВ, яч.№17,

КЛ 10 кВ яч.№17

ТЛО-10

кл.т. 0,5S

Ктт = 750/5 рег. № 25433-11

НТМИ-10-66У3

кл.т. 0,5 Ктн = 10000/100 рег. № 831-69

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

7

19

ПС 220 кВ Зеленоборск, ОПУ, ЩСН 0,4 кВ, 1 (2) с. 0,4 кВ, панель собственных нужд 0,4 кВ №Н-2 (Н-7),

КЛ 0,4 кВ Базовая станция сотовой связи №11-329

ПАО «МТС»

Т-0,66 УЗ кл.т. 0,5

Ктт = 20/5 рег. № 17551-03

-

Dialog ZMD

кл.т. 0,5S/1,0 рег. № 22422-07

ЭКОМ-3000 рег. № 17049-04

СТВ-01 рег. № 49933-12

20

ПС 220 кВ

Зеленоборск, ОПУ,

ЩСН 0,4 кВ,

1 (2) с. 0,4 кВ, панель собственных нужд 0,4 кВ №Н-2 (Н-6), КЛ 0,4 кВ (резерв)

Т-0,66 УЗ

кл.т. 0,5S

Ктт = 50/5 рег. № 40473-09

-

Dialog ZMD

кл.т. 0,5S/1,0 рег. № 22422-07

21

ПС 220 кВ Зеленоборск, ОРУ 220 кВ,

Ремонтная перемычка-220

ТОГФ (П) кл.т. 0,2

Ктт = 1200/5 рег. № 61432-15

НКФ-220-58 У1

кл.т. 0,5 Ктн = (220000/V3)/(100/V3) рег. № 79104-20

Dialog ZMD

кл.т. 0,2S/0,5 рег. № 22422-07

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 '’/о^изм^ш0

I100 %<Iизм<I120%

1

2

3

4

5

6

1, 7, 11, 13, 15 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

2 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

6, 8 - 10, 12, 14,

16 - 18 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

19 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

1,7

1,0

0,8

0,8

-

2,8

1,5

1,1

0,5

-

5,4

2,7

1,9

20 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,0

1,0

0,8

0,8

0,8

2,6

1,6

1,1

1,1

0,5

4,7

2,8

1,9

1,9

21 (Счетчик 0,2S; ТТ 0,2; ТН 0,5)

1,0

-

1,1

0,8

0,7

0,8

-

1,4

1,0

0,9

0,5

-

2,3

1,6

1,4

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1, 7, 11, 13, 15 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

2 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

6, 8 - 10, 12, 14,

16 - 18 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

1

2

3

4

5

6

19 (Счетчик 1,0;

ТТ 0,5)

0,8

-

4,4

2,4

1,8

0,5

-

2,6

1,6

1,3

20 (Счетчик 1,0;

ТТ 0,5S)

0,8

4,0

2,6

1,8

1,8

0,5

2,6

1,7

1,3

1,3

21

(Счетчик 0,5; ТТ 0,2; ТН 0,5)

0,8

-

2,1

1,4

1,3

0,5

-

1,4

1,0

1,0

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1, 7, 11, 13, 15 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

2 - 5

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

6, 8 - 10, 12, 14,

16 - 18 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

19 (Счетчик 0,5S;

ТТ 0,5)

1,0

-

2,1

1,6

1,4

0,8

-

3,1

1,9

1,7

0,5

-

5,5

3,0

2,3

20 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,3

1,6

1,4

1,4

0,8

2,9

2,0

1,7

1,7

0,5

4,9

3,1

2,3

2,3

21

(Счетчик 0,2S; ТТ 0,2; ТН 0,5)

1,0

-

1,2

1,0

0,9

0,8

-

1,5

1,1

1,1

0,5

-

2,4

1,7

1,6

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1иЗм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1, 7, 11, 13, 15 (Счетчик 0,5;

ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

2 - 5 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,4

2,1

1,9

1,9

0,5

2,0

1,7

1,6

1,6

6, 8 - 10, 12, 14,

16 - 18 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

19 (Счетчик 1,0;

ТТ 0,5)

0,8

-

5,4

3,9

3,5

0,5

-

4,0

3,4

3,3

20 (Счетчик 1,0;

ТТ 0,5S)

0,8

5,0

4,0

3,5

3,5

0,5

4,0

3,4

3,3

3,3

21

(Счетчик 0,5; ТТ 0,2; ТН 0,5)

0,8

-

2,5

1,9

1,9

0,5

-

1,9

1,6

1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от I2%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C: - для счетчиков электроэнергии

от +21 до +25

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Dialog ZMD:

- средний срок службы, лет

30

- среднее время восстановления работоспособности, ч

72

УСПД ЭКОМ-3000:

- средняя наработка на отказ, ч, не менее

75000

комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВ-220/25

3 шт.

Трансформатор тока

TG

3 шт.

Трансформатор тока

ТГФМ-110

3 шт.

Трансформатор тока

ТВ-ЭК исп. М3

3 шт.

Трансформатор тока

ТВ-ЗТМ

3 шт.

Трансформатор тока

ТЛО-10

24 шт.

Трансформатор тока

ТВЛМ-10

4 шт.

Трансформатор тока

ТЛМ-10

6 шт.

Трансформатор тока

Т-0,66 УЗ

6 шт.

Трансформатор тока

ТОГФ (П)

3 шт.

Трансформатор напряжения

НКФ-220-58 У1

3 шт.

Трансформатор напряжения

НКФ-110-57 У1

5 шт.

Трансформатор напряжения

НКФ110-83ХЛ1

1 шт.

Трансформатор напряжения

НТМИ-10-66У3

2 шт.

Счетчик электрической энергии многофункциональный

Dialog ZMD

21 шт.

Устройство сбора и передачи данных

ЭКОМ-3000

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Формуляр

АУВП.411711.ФСК.РИК.015.06ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Зеленоборск». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 69330-17 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Новокиевка

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета

электроэнергии (АИИС КУЭ) ПС 220 кВ Новокиевка (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (далее - ИИК), включающие измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (далее

- ИВКЭ), включающий устройство сбора и передачи данных (далее - УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (далее - УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

  • - сбор информации о результатах измерений активной и реактивной электрической энергии;

  • - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (далее - СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

  • - хранение информации по заданным критериям;

  • - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 9 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на конструкцию средства измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.РИК.008.12. Заводской номер указывается в формуляре на АИИС КУЭ. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (далее - ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики ИК АИИС КУЭ.

Уровень защиты программного обеспечения - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование СПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер)

СПО

не ниже 1.0.0.4.

Цифровой идентификатор СПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_U SPD.exe

Примечание - Алгоритм вычисления цифрового идентификатора СПО - MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и основные технические характеристики приведены в таблице 2, 3, 4, соответственно.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование ИК

Состав ИК АИИС КУЭ

ТТ

ТН

Счётчик

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ВЛ-35 кВ «Белоярово»

ТГМ

кл.т 0,2S Ктт = 300/5 рег. № 59982-15

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/^3)/(100/^3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

RTU-325L рег. № 37288-08

СТВ-01 рег. № 49933-12

2

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ВЛ-35 кВ «Мазаново»

ТГМ

кл.т 0,2S Ктт = 300/5 рег. № 59982-15

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/^3)/(100/^3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

3

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ВЛ-35 кВ «Угловая»

ТГМ

кл.т 0,2S Ктт = 150/5 рег. № 59982-15

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/^3)/(100/^3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

4

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ВЛ-35 кВ «Сапроново»

ТГМ-35 кл.т 0,2S Ктт = 300/5 рег. № 59982-15

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

5

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ввод Т-1 35 кВ

ТФЗМ

кл.т 0,5

Ктт = 100/5 рег. № 82927-21

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

Продолжение таблицы. 2

1

2

3

4

5

6

7

6

ПС 220 кВ Новокиевка, ОРУ-35 кВ, ввод Т-2 35 кВ

ТФЗМ

кл.т 0,5

Ктт = 200/5 рег. № 82927-21

ЗНОМ-35-65

кл.т 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

RTU-325L рег. № 37288-08

СТВ-01 рег. № 49933-12

7

ЗРУ-10 кВ, яч.7, Ф-12

ТОЛ-НТЗ кл.т 0,5S Ктт = 200/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

8

ЗРУ-10 кВ, яч.20, Ф-10

ТОЛ-НТЗ кл.т 0,5S Ктт = 300/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

9

ЗРУ-10 кВ, яч.18, Ф-8

ТОЛ-НТЗ кл.т 0,5S Ктт = 300/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

10

ЗРУ-10 кВ, яч.16, Ф-6

ТОЛ-НТЗ

кл.т 0,5S

Ктт = 150/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

11

ЗРУ-10 кВ, яч.14, Ф-4

ТОЛ-НТЗ кл.т 0,5S Ктт = 100/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

12

ПС 220 кВ

Новокиевка, ЩСН-0,4 кВ, ввод

ТСН-1 0,4 кВ

ТТН

кл.т 0,5S

Ктт = 300/5 рег. № 58465-14

-

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-06

13

ПС 220 кВ Новокиевка, ОРУ-220 кВ,

ВЛ 220 кВ Новокиевка-Строительная

ТГМ

кл.т 0,2S

Ктт = 600/5 рег. № 59982-15

НКФ 220-58 кл.т 0,5 Ктн = (220000/V3)/(100/V3) рег. № 81472-21

Альфа А1800 кл.т 0,2S/0,5 рег. № 31857-11

14

ЗРУ-10 кВ, яч.10

ТОЛ-НТЗ кл.т 0,5S Ктт = 200/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

15

ЗРУ-10 кВ, яч.12

ТОЛ-НТЗ кл.т 0,5S Ктт = 200/5 рег. № 69606-17

НАЛИ-НТЗ

кл.т 0,5 Ктн = 10000/100 рег. № 70747-18

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

Продолжение таблицы 2

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2: активная, реактивная.

  • 3 Допускается замена УСПД и УССВ на однотипные утвержденного типа.

  • 4 Замена оформляется техническим актом в установленном на Предприятии-владельце порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

31(2)%,

§5 %,

§20 %,

§100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 о/о^зм^т0

I100 %<Iизм<I120%

1 - 4, 13 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

5, 6 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

7 - 11, 14, 15 (Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,9

1,1

0,9

0,9

0,8

2,9

1,7

1,3

1,3

0,5

5,5

3,0

2,2

2,2

12 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,7

0,9

0,6

0,6

0,8

2,4

1,4

0,9

0,9

0,5

4,6

2,7

1,8

1,8

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

§2%,

§5 %,

§20 %,

§100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1 - 4 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,3

1,6

1,3

1,3

0,5

1,6

1,2

1,0

0,9

5, 6 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,8

0,5

-

2,6

1,5

1,2

7 - 11, 14, 15 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,5

2,6

1,9

1,9

0,5

2,7

1,6

1,3

1,3

12 (Счетчик 0,5; ТТ 0,5S)

0,8

4,0

2,3

1,5

1,5

0,5

2,4

1,4

1,0

1,0

13 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

11(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 - 4, 13 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

5, 6 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

7 - 11, 14, 15 (Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

2,0

1,3

1,1

1,1

0,8

3,0

1,8

1,4

1,4

0,5

5,5

3,1

2,3

2,3

12 (Счетчик 0,2S;

ТТ 0,5S)

1,0

1,8

1,0

0,8

0,8

0,8

2,5

1,5

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1 - 4 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,9

1,9

1,5

1,4

0,5

2,2

1,5

1,2

1,2

5, 6 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,5

2,5

1,9

0,5

-

2,7

1,6

1,4

7 - 11, 14, 15 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,7

2,9

2,4

2,4

0,5

3,0

2,0

1,8

1,8

12

(Счетчик 0,5;

ТТ 0,5S)

0,8

4,4

2,5

1,7

1,6

0,5

2,8

1,7

1,2

1,2

13

(Счетчик 0,5; ТТ 0,2S; ТН 0,5)

0,8

2,4

2,1

1,9

1,9

0,5

2,0

1,7

1,6

1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±A), с_____________________________________________________________

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

15

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности, cos9

0,8

температура окружающей среды для счетчиков, оС: - для счётчиков активной энергии

ГОСТ Р 52323-2005, ГОСТ 31819.22-2012

от +21 до +25

- для счётчиков реактивной энергии

ТУ 4228-011-29056091-11, НШТВ.411152.001ТУ

от +21 до +25

ГОСТ 26035-83

от +18 до +22

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, cos9, не менее

0,5

- частота, Гц

от 49,6 до 50,4

Диапазон рабочих температур окружающей среды, оС - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее:

120000

- среднее время восстановления работоспособности, ч

72

УСПД:

- среднее время наработки на отказ не менее, ч

100000

УССВ ИВК:

- среднее время наработки на отказ, ч, не менее

100000

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

45

ИВКЭ:

- результаты измерений, состояние объектов и средств измерений, сутки, не менее

45

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

- пропадания напряжения;

- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:

- счетчиков электроэнергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- наличие защиты на программном уровне:

- пароль на счетчиках электроэнергии;

- пароль на УСПД;

- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);

- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТГМ

15

Трансформатор тока

ТФЗМ

4

Трансформатор тока

ТОЛ-НТЗ

21

Трансформатор тока

ТТН

3

Трансформатор напряжения

ЗНОМ-35-65

6

Трансформатор напряжения

НАЛИ-НТЗ

2

Трансформатор напряжения

НКФ 220-58

3

Счётчик электрической энергии многофункциональный

Альфа А1800

8

Счётчик электрической энергии многофункциональный

СТЭM-300

7

Устройство сбора и передачи данных

RTU-325L

1

Устройство синхронизации системного времени

СТВ-01

1

Программное обеспечение

СПО АИИС КУЭ ЕНЭС (Метроскоп)

1

Паспорт-Формуляр

АУВП.411711.ФСК.РИК.008.12ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электроэнергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Новокиевка», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 71675-18 Всего листов 26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чесменская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чесменская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 1919. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ПС 220 кВ Чесменская,

ОРУ 220 кВ, 1 с 220 кВ, КЛ 220 кВ ЭС-1 Центральной ТЭЦ -Чесменская (К-271)

IMB 245

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 245

кл.т. 0,2

Ктн = (220000/^3)/(100/^3) рег. № 86681-22

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

2

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 2 С 110, ячейка №4, КЛ 110 кВ

Чесменская -

Авиагородок-2

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 71813-18

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

3

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 1 С 110, ячейка №7, КЛ 110 кВ

Чесменская -Авиагородок-1

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 71813-18

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

4

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 2 С 110, ячейка №8, КВЛ 110 кВ Чесменская -

Нарымская (КВЛ 110 кВ Московская-6)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 71813-18

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

5

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 1 С 110, ячейка №9, КВЛ 110 кВ Чесменская -

Московская II цепь с отпайкой на ПС

Волковская (КВЛ 110 кВ Московская-3)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 71813-18

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

7

6

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 1 С 110, ячейка №11, КВЛ 110 кВ ЭС-1 Центральной

ТЭЦ - Чесменская I цепь (КВЛ 110 кВ

Московская- 1+К-112)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 71813-18

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

7

ПС 220 кВ Чесменская, ОРУ 110 кВ, 2 С 110, ячейка №12, КВЛ 110 кВ ЭС-1 Центральной ТЭЦ - Чесменская II цепь (КВЛ 110 кВ Московская-2+К-113)

IMB 145

кл.т. 0,2S Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 71813-18

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

8

ПС 220 кВ Чесменская, ОРУ 110 кВ, 3 С 110, ячейка №17, КЛ 110 кВ Чесменская -

Электросила (КЛ 110 кВ К-107)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

9

ПС 220 кВ Чесменская, ОРУ 110 кВ, 4 С 110, ячейка №18, КВЛ 110 кВ Тепличный комбинат - Чесменская

I цепь (КВЛ 110 кВ Московская-7)

IMB 145

кл.т. 0,2S Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

10

ПС 220 кВ Чесменская, ОРУ 110 кВ, 3 С 110, ячейка №19, КВЛ 110 кВ Чесменская -Шоссейная с отпайкой на ПС Институт им.

Крылова (КВЛ 110 кВ Шоссейная-1)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

11

ПС 220 кВ Чесменская, ОРУ 110 кВ, 4 С 110, ячейка №20, КВЛ 110 кВ Чесменская -Московская I цепь с отпайкой на ПС Волковская (КВЛ 110 кВ Московская-4)

IMB 145

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

7

12

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 3 С 110, ячейка №21, КВЛ 110 кВ Тепличный комбинат - Чесменская

II цепь (КВЛ 110 кВ

Московская-8)

IMB 145

кл.т. 0,2S Ктт = 2000/1 рег. № 32002-06

CPB 123

кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

13

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 4 С 110, ячейка №22, КВЛ 110 кВ Ленсоветовская -

Чесменская с отпайками (КВЛ 110 кВ Ленсоветовская-1)

IMB 145

кл.т. 0,2S Ктт = 2000/1 рег. № 32002-06

CPB 123 кл.т. o,2

Ктн = (1ioooo/^3)/(ioo/^3) рег. № 68557-17

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

14

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 4 С 110, ячейка №26, КЛ 110 кВ

Чесменская -

Гагаринская №2

IMB 145 кл.т. 0,2S

Ктт = 1000/1 рег. № 47845-11

CPB 123

кл.т. o,2

Ктн = (1ioooo/^3)/(ioo/^3) рег. № 68557-17

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-11

15

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 3 С 110, ячейка №27, КЛ 110 кВ

Чесменская -

Гагаринская №1

IMB 145 кл.т. 0,2S

Ктт = 1000/1 рег. № 47845-11

CPB 123

кл.т. o,2

Ктн = (iioooo/^3)/(ioo/^3) рег. № 68557-17

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-11

16

ПС 220 кВ Чесменская,

ЗРУ 35 кВ, 1 С 35, ячейка №102, КЛ 35 кВ

Чесменская-

Электросила №2 (К-54)

ТОЛ-СЭЩ-35 кл.т. 0,2S Ктт = 300/5 рег. № 40086-08

ЗНОЛ-СЭЩ-35

кл.т. o,5 Ктн = (35ooo/V3)/(ioo/^3) рег. № 4oo85-08

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-06

17

ПС 220 кВ Чесменская,

ЗРУ 35 кВ, 1 С 35, ячейка №104, КЛ 35 кВ

Чесменская - МК Самсон №2 (К-440)

ТОЛ-СЭЩ-35 кл.т. 0,2S Ктт = 300/5 рег. № 40086-08

ЗНОЛ-СЭЩ-35

кл.т. o,5 Ктн = (35ooo/V3)/(ioo/^3) рег. № 4oo85-08

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-06

18

ПС 220 кВ Чесменская,

ЗРУ 35 кВ, 1 С 35, ячейка №105, КЛ 35 кВ

Чесменская -

Электросила №1 (К-53)

ТОЛ-СЭЩ-35 кл.т. 0,2S Ктт = 300/5 рег. № 40086-08

ЗНОЛ-СЭЩ-35

кл.т. o,5 Ктн = (35ooo/V3)/(ioo/^3) рег. № 4oo85-08

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

19

ПС 220 кВ Чесменская,

ЗРУ 35 кВ, 2 С 35, ячейка №202, КЛ 35 кВ

Чесменская - МК Самсон №1 (К-439)

ТОЛ-СЭЩ-35 кл.т. 0,2S Ктт = 300/5 рег. № 40086-08

ЗНОЛ-СЭЩ-35

кл.т. o,5 Ктн = (35ooo/V3)/(ioo/^3) рег. № 4oo85-08

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

1

2

3

4

5

6

7

20

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №104, КЛ 10 кВ ф.20-104

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

21

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №105, КЛ 10 кВ ф.20-105

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

22

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №106, КЛ 10 кВ ф.20-106

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

23

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №108, КЛ 10 кВ ф.20-108

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

24

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №109, КЛ 10 кВ ф.20-109

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

25

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №110, КЛ 10 кВ ф.20-110

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

26

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №113, КЛ 10 кВ ф.20-113

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

27

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №114, КЛ 10 кВ ф.20-114

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

28

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №115

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

29

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 1 С 10, ячейка №116, КЛ 10 кВ ф.20-116

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

30

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №315, КЛ 10 кВ ф.20-315

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

31

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №314, КЛ 10 кВ ф.20-314

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

32

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №313, КЛ 10 кВ ф.20-313

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

33

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №311, КЛ 10 кВ ф.20-311

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

34

ПС 220 кВ Чесменская,

ЗРУ 10 кВ, 3 С 10

ячейка № 310, КЛ 10 кВ ф.20-310, КЛ 10 кВ ф.20-1310

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

35

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №309, КЛ 10 кВ ф.20-309

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

36

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №305, КЛ 10 кВ ф.20-305

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

37

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №304, КЛ 10 кВ ф.20-304

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

38

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №303, КЛ 10 кВ ф.20-303

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

39

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 3 С 10, ячейка №302, КЛ 10 кВ ф.20-302

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

40

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №204, КЛ 10 кВ ф.20-204

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

41

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №205, КЛ 10 кВ ф.20-205

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

42

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №206, КЛ 10 кВ ф.20-206

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

43

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №207, КЛ 10 кВ ф.20-207

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

44

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №208, КЛ 10 кВ ф.20-208

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (1000o/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

45

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №209, КЛ 10 кВ ф.20-209

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

46

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №210, КЛ 10 кВ ф.20-210

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

47

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №211

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

48

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №212, КЛ 10 кВ ф.20-212

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

49

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 2 С 10, ячейка №214, КЛ 10 кВ ф.20-214

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

50

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №415, КЛ 10 кВ ф.20-415

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

51

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №414, КЛ 10 кВ ф.20-414, КЛ 10 кВ

ф.20-1414

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

52

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №412, КЛ 10 кВ ф.20-412

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

53

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №411, КЛ 10 кВ ф.20-411, КЛ 10 кВ

ф.20-1411

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

54

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №410, КЛ 10 кВ ф.20-410

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

55

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №409, КЛ 10 кВ ф.20-409

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

56

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №408, КЛ 10 кВ ф.20-408

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

57

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №407, КЛ 10 кВ ф.20-407

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

58

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №405, КЛ 10 кВ ф.20-405

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

59

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10, ячейка №402, КЛ 10 кВ ф.20-402

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

60

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №502, КЛ 10 кВ ф.20-502, КЛ 10 кВ ф.20-1502

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

61

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №503, КЛ 10 кВ ф.20-503

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

62

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №504, КЛ 10 кВ ф.20-504/1504

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

63

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №505, КЛ 10 кВ ф.20-505, КЛ 10 кВ ф.20-1505

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

64

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №506, КЛ 10 кВ ф.20-506

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

65

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №507, КЛ 10 кВ ф.20-507

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

66

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №508, КЛ 10 кВ ф.20-508

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

67

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №512, КЛ 10 кВ ф.20-512

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

68

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №513, КЛ 10 кВ ф.20-513

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

69

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 5 С 10, ячейка №514, КЛ 10 кВ ф.20-514

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

70

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №718, КЛ 10 кВ ф.20-718

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

71

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №717, КЛ 10 кВ ф.20-717

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

72

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №715, КЛ 10 кВ ф.20-715

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

73

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №714, КЛ 10 кВ ф.20-714

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

74

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №713, КЛ 10 кВ ф.20-713

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

75

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №711, КЛ 10 кВ ф.20-711

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

76

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №708, КЛ 10 кВ ф.20-708

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

77

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка № 707, КЛ 10 кВ ф.20-707, КЛ 10 кВ ф.20-1707

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

78

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №706, КЛ 10 кВ ф.20-706

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

79

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №705, КЛ 10 кВ ф.20-705, КЛ 10 кВ ф.20-1705

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

80

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 7 С 10, ячейка №703, КЛ 10 кВ ф.20-703

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

81

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №602, КЛ 10 кВ ф.20-602

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

82

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №603, КЛ 10 кВ ф.20-603

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

83

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №604, КЛ 10 кВ ф.20-604

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

84

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №605, КЛ 10 кВ ф.20-605

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

85

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №606, КЛ 10 кВ ф.20-606

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

86

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №607, КЛ 10 кВ ф.20-607

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

87

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №608, КЛ 10 кВ ф.20-608

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

88

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №609, КЛ 10 кВ ф.20-609

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

89

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №611, КЛ 10 кВ ф.20-611

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

90

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10, ячейка №612, КЛ 10 кВ ф.20-612

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

91

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №816, КЛ 10 кВ ф.20-816

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

1

2

3

4

5

6

7

92

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №814, КЛ 10 кВ ф.20-814

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2

кл.т. 0,5

Ктн = (10000/V3)/(100/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

93

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №813, КЛ 10 кВ ф.20-813

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

94

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №812, КЛ 10 кВ ф.20-812

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

95

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №811, КЛ 10 кВ ф.20-811

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 79471-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

96

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №810, КЛ 10 кВ ф.20-810

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

97

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №808, КЛ 10 кВ ф.20-808

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

98

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №807, КЛ 10 кВ ф.20-807

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

99

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №806, КЛ 10 кВ ф.20-806

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

100

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 8 С 10, ячейка №802, КЛ 10 кВ ф.20-802

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947i-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

101

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №202, КЛ 6 кВ ф.20- 02/102 яч.202

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. 0,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

102

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №203

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

103

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №204, КП 6 кВ ф.20-18 яч.204

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

104

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №205, КП 6 кВ ф.20-03

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

105

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №206, КП 6 кВ ф.20-17 яч.206

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

106

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №208, КП 6 кВ ф.20-05

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

107

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №214, КЛ 6 кВ ф.20-08

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (600o/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

108

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №215, КЛ 6 кВ ф.20-108

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

109

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №216, КЛ 6 кВ ф.20-15,

КЛ 6 кВ ф.20-115

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

110

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №217, КЛ 6 кВ ф.20-12

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. 0,5

Ктн = (6000/^3)/(100/^3) рег. № 35955-07

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

111

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №218, КЛ 6 кВ ф.20-112

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 31857-06

112

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №219, КЛ 6 кВ ф.20-219

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 31857-06

113

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 2 С 6, ячейка №220, КЛ 6 кВ ф.20-01/101 яч.220

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ-6

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 35955-07

Альфа A1800 кл.т. 0,5S/1 рег. № 31857-06

114

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №101

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

115

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №102

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

116

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №103

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

117

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №104

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

118

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №105

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 31857-06

1

2

3

4

5

6

7

119

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №106

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

120

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №107, КЛ 6 кВ ф.20-107

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5

Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

121

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №109, КЛ 6 кВ ф.20-13/113

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5

Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

122

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №111, КЛ 6 кВ ф.20-01/101 яч.111

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

123

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №112, КЛ 6 кВ ф.20-17,

КП 6 кВ ф.20-17 яч.206

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

124

ПС 220 кВ Чесменская,

ЗРУ 6 кВ, 1 С 6, ячейка №113, КЛ 6 кВ ф.20-109

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

125

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №114, КЛ 6 кВ ф.20-09

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

126

ПС 220 кВ Чесменская,

ЗРУ 6 кВ, 1 С 6, ячейка №116, КЛ 6 кВ ф.20-18,

КП 6 кВ ф.20-18 яч.204

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

127

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №117

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

1

2

3

4

5

6

7

128

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №119, КЛ 6 кВ ф.20-02/102 яч.119

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800 кл.т. 0,5S/1 рег. № 3i857-06

129

ПС 220 кВ Чесменская, ЗРУ 6 кВ, 1 С 6, ячейка №120

ТОЛ-СЭЩ-10 кл.т. 0,5S Ктт = 600/5 рег. № 32139-06

НОЛ-СЭЩ

кл.т. 0,5

Ктн = (6000/V3)/(100/V3) рег. № 88275-23

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-06

130

ПС 220 кВ Чесменская, ОПУ, 2 С 0,4 кВ,

КЛ 0,4 кВ стойка связи

-

-

Альфа A1800 кл.т. o,5S/1 рег. № 3i857-11

133

ПС 220 кВ Чесменская,

ОРУ 220 кВ, 2 с 220 кВ, КВЛ 220 кВ Чесменская -Купчинская

IMB 245

кл.т. 0,2S

Ктт = 2000/1 рег. № 32002-06

CPB 245

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 88047-23

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-06

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

134

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 3С 110 кВ, ячейка №25

IMB 145 кл.т. 0,2S Ктт = 1000/1 рег. № 47845-11

CPB 123

кл.т. 0,2

Ктн = (iioooo/V3)/(ioo/V3) рег. № 68557-17

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-20

135

ПС 220 кВ Чесменская,

ОРУ 110 кВ, 4С 110 кВ, ячейка №28

IMB 145 кл.т. 0,2S Ктт = 1000/1 рег. № 47845-11

CPB 123

кл.т. o,2

Ктн = (1ioooo/^3)/(ioo/^3) рег. № 68557-17

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-20

136

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 4 С 10 кВ, ячейка 416, КЛ 10 кВ ф. 20-416

ТОЛ-НТЗ кл.т. 0,5S Ктт = 1000/5 рег. № 69606-17

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947I-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-20

137

ПС 220 кВ Чесменская, ЗРУ 10 кВ, 6 С 10 кВ, ячейка 617, КЛ 10 кВ ф. 20-617

ТОЛ-НТЗ кл.т. 0,5S Ктт = 1000/5 рег. № 69606-17

НОЛ-СЭЩ-10-2 У2 кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 7947I-20

Альфа A1800

кл.т. 0,5S/1 рег. № 3i857-20

1

2

3

4

5

6

7

138

ПС 220 кВ Чесменская,

1 С 0,4 кВ ОПУ, КЛ 0,4 кВ ЩС

Т-0,66

кл.т. 0,5S

Ктт = 20/5 рег. № 22656-07

-

Альфа A1800 кл.т. 0,5S/1 рег. № 31857-11

RTU-325T рег. № 44626-10

СТВ-01 рег. № 49933-12

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

31(2)%,

§5 %,

§20 %,

§100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 - 13,133 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

14, 15, 134, 135 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

16 - 19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

20 - 24, 28 - 129 (Счетчик 0,5S;

ТТ 0,5S; ТН 0,5)

1,0

2,1

1,2

1,0

1,0

0,8

2,7

1,7

1,3

1,3

0,5

4,9

3,1

2,3

2,3

25 - 27 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

1

2

3

4

5

6

130

(Счетчик 0,5S)

1,0

-

1,1

0,6

0,6

0,8

-

1,1

0,6

0,6

0,5

-

1,1

0,7

0,7

136, 137 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,1

1,2

1,0

1,0

0,8

2,7

1,7

1,3

1,3

0,5

4,9

3,1

2,3

2,3

138 (Счетчик 0,5S;

ТТ 0,5 s)

1,0

2,0

1,0

0,8

0,8

0,8

2,6

1,6

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55(10) %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5(10) %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 - 13,133 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,1

1,3

0,9

0,9

0,5

1,5

1,0

0,7

0,7

14, 15, 134, 135 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

16 - 19 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,3

1,6

1,3

1,3

0,5

1,6

1,2

1,0

0,9

20 - 24, 28 - 129 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

4,9

2,9

2,1

2,1

0,5

3,2

2,1

1,6

1,5

25 - 27 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,1

2,5

1,8

1,8

0,5

2,5

1,6

1,2

1,2

130

(Счетчик 1,0)

0,8

-

1,5

1,1

1,1

0,5

-

1,2

1,1

1,1

136, 137 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)

0,8

4,1

2,8

2,1

2,1

0,5

2,7

1,9

1,5

1,5

138 (Счетчик 1,0;

ТТ 0,5 S)

0,8

4,0

2,6

1,8

1,8

0,5

2,6

1,7

1,3

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 - 13,133 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

14, 15, 134, 135 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

16 - 19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

20 - 24, 28 - 129 (Счетчик 0,5S;

ТТ 0,5S; ТН 0,5)

1,0

2,4

1,7

1,6

1,6

0,8

3,0

2,1

1,8

1,8

0,5

5,1

3,4

2,6

2,6

25 - 27 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

130

(Счетчик 0,5S)

1,0

-

1,6

1,3

1,3

0,8

-

1,7

1,4

1,4

0,5

-

1,7

1,5

1,5

136, 137 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,4

1,7

1,6

1,6

0,8

3,0

2,1

1,8

1,8

0,5

5,1

3,4

2,6

2,6

138 (Счетчик 0,5 S;

ТТ 0,5 s)

1,0

2,3

1,6

1,4

1,4

0,8

2,9

2,0

1,7

1,7

0,5

4,9

3,1

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55(10) %,

520 %,

5100 %,

12% < I изм< I 5 %

15(10) %<I изм<1 20 %

I20 %<1иЗм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 - 13,133

(Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,8

1,7

1,2

1,1

0,5

2,1

1,4

1,0

1,0

14, 15, 134, 135 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

16 - 19 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,9

1,9

1,5

1,4

0,5

2,2

1,5

1,2

1,2

20 - 24, 28 - 129 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

6,0

3,6

2,6

2,4

0,5

4,3

2,8

2,1

2,0

25 - 27 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,5

2,7

2,0

1,9

0,5

2,9

1,8

1,4

1,4

130

(Счетчик 1,0)

0,8

-

3,4

3,2

3,2

0,5

-

3,2

3,2

3,2

136, 137 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)

0,8

5,1

4,1

3,7

3,7

0,5

4,0

3,5

3,3

3,3

138 (Счетчик 1,0;

ТТ 0,5 S)

0,8

5,0

4,0

3,5

3,5

0,5

4,0

3,4

3,3

3,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с _____

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от 12%.

  • 2 Границы интервала допускаемой относительной погрешности ИК № 130 при измерении реактивной электрической энергии нормируются от I10%.

  • 3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1 до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

ГОСТ 31819.22-2012, ГОСТ Р 52323-2005

от +21 до +25

- для счетчиков реактивной энергии ГОСТ 31819.23-2012, ГОСТ Р 52425-2005

от +21 до +25

ГОСТ 26035-83

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-325Т:

- средняя наработка до отказа, ч, не менее

55000

комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

IMB 245

6 шт.

Трансформатор тока

IMB 145

48 шт.

Трансформатор тока

ТОЛ-СЭЩ-35

12 шт.

Трансформатор тока

ТОЛ-СЭЩ-10

330 шт.

Трансформатор тока

ТОЛ-НТЗ

6 шт.

Трансформатор тока

Т-0,66

3 шт.

Трансформатор напряжения

CPB 245

6 шт.

Трансформатор напряжения

CPB 123

12 шт.

Трансформатор напряжения

ЗНОЛ-СЭЩ-35

6 шт.

Трансформатор напряжения

НОЛ-СЭЩ-10-2 У2

24 шт.

Трансформатор напряжения

НОЛ-СЭЩ-6

3 шт.

Трансформатор напряжения

НОЛ-СЭЩ

3 шт.

Счетчик электрической энергии многофункциональный

Альфа A1800

136 шт.

Устройство сбора и передачи данных

RTU-325Т

2 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.017.10.ПС-ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чесменская». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 72393-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули измерения сигналов вибрации и напряжения МЦП

Назначение средства измерений

Модули измерения сигналов вибрации и напряжения МЦП (далее - модули МЦП) предназначены для измерения параметров вибрации, частоты вращения и сигналов напряжения переменного тока. Модули МЦП применяются для построения объектно-компонуемых комплексов и систем контроля, мониторинга технического состояния и диагностики промышленного оборудования.

Описание средства измерений

Принцип действия модулей МЦП основан на преобразовании поступающих на вход аналоговых сигналов первичных преобразователей в цифровой код в виде непрерывного потока данных.

Для измерения параметров вибрации используются акселерометры серии 600 фирмы «PCB Piezotronics, Inc», США, (рег. № 70728-18), акселерометры серии 1V производства ООО «ГТЛаб» (рег. № 81334-21), акселерометры промышленные АР15ХХ производства ООО «ГлобалТест» (рег. № 87823-22), вибропреобразователи серии АР20ХХ производства ООО «ГлобалТест» (рег. № 70872-18), акселерометры пьезоэлектрические 60XV01 компании Anhui Ronds Science & Technology Incorporated Company, Китай (рег. № 90459-23), датчики виброускорения серии RH1XX компании Anhui Ronds Science & Technology Incorporated Company, Китай (рег. № 76478-19).

Цифровой код по шине USB поступает на персональный компьютер с установленным программным обеспечением. Персональный компьютер посредством встроенного программного обеспечения осуществляет математическую обработку с целью получения результатов измерений в соответствии с заданной конфигурацией измерений. Результаты измерений передаются в компьютер системы контроля, мониторинга технического состояния и диагностики промышленного оборудования по соответствующему запросу. Результаты измерений доступны для отображения на дисплее персонального компьютера.

Модули МЦП представляют собой электронное устройство с пятью измерительными каналами, четыре из которых независимо могут быть сконфигурированы для работы в режиме линейного входа или в ICP (IEPE) режиме. Один канал используется для подключения датчика частоты вращения.

Модули МЦП производятся в двух исполнениях: МЦП-«х» и МЦП-«х»Д, которые отличаются тем, что исполнение МЦП-«х»Д представляет собой модули, в которых для подавления синфазной помехи реализованы дифференциальные входы измерительных каналов, работающие в режиме линейного входа или в ICP (IEPE) режиме.

Значение «х» для модулей исполнений МЦП-«х» и МЦП-«х»Д принимает следующие значения:

  • - К - модуль МЦП изготовлен в отдельном корпусе;

  • - Б - модуль МЦП предназначен для объединения ряда модулей МТ ЦП в одном корпусе.

Установка защитных пломб на модули МЦП-К и МЦП-КД осуществляется на винты торцевых крышек модулей.

Для модулей МЦП-Б и МЦП-БД установка защитных пломб осуществляется на винты крышек корпуса, предназначенного для объединения нескольких модулей МЦП.

Заводские (серийные) номера для модулей МЦП-К и МЦП-КД в цифровом формате наносятся на корпус методом печати. Заводские (серийные) номера для модулей МЦП-Б и МЦП-БД в цифровом формате наносятся на маркировочную табличку методом печати. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид модулей МЦП и места опломбирования от несанкционированного доступа приведены на рисунках 1, 2.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Место пломбирования

Место нанесения

заводского номера

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Место пломбирования

Рисунок 1 - Общий вид и места опломбирования от несанкционированного доступа модулей МЦП-К и МЦП-КД

:К5001 /±¥JI’,vTi4'JI @ER[ HI -1

001 I

■001

..001

Место

нанесения

заводского номера

Место пломбирования

Рисунок 2 - Общий вид и место опломбирования от несанкционированного доступа модулей МЦП-Б и МЦП-БД

Программное обеспечение

Программное обеспечение (далее - ПО) устанавливается на персональный компьютер. Программное обеспечение модулей МЦП предназначено для идентификации модулей, конфигурации параметров измерения, получения результатов аналого-цифрового преобразования аналоговых сигналов первичных преобразователей, цифровой обработки полученных результатов преобразования и представления значений измеренных величин в соответствии с конфигурацией измерения.

Предоставляемый пользователю интерфейс программного обеспечения не позволяет предпринять действия, приводящие к искажению результатов измерения и повреждению программного обеспечения.

Нарушение целостности метрологически значимой части программного обеспечения приводит к завершению работы программного обеспечения.

Метрологически значимая часть программного обеспечения является неизменной.

Средства для внесения изменений в программное обеспечение МЦП пользователю не предоставляются.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

«Server-work-config-build»

Номер версии (идентификационный номер) ПО

не ниже 151

Цифровой идентификатор ПО

6349A59DB543991E8EDBCEEED22BED70

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений СКЗ виброускорения на базовой частоте 160 Гц, м/с2:

  • - для номинального значения коэффициента преобразования 1 мВ/(м^с-2)

  • - для номинального значения коэффициента преобразования 10,2 мВ/(м^с-2)

от 0,1 до 3400

от 0,1 до 340

Диапазоны измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с:

  • - для номинального значения коэффициента преобразования 1 мВ/(м^с-2)

  • - для номинального значения коэффициента преобразования 10,2 мВ/(м^с-2)

от 0,1 до 6900

от 0,1 до 690

Диапазоны измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм:

  • - для номинального значения коэффициента преобразования 1 мВ/(м^с-2)

  • - для номинального значения коэффициента преобразования 10,2 мВ/(м^с-2)

от 5 до 14000 от 5 до 1400

Диапазон рабочих частот при измерении СКЗ виброускорения, Гц

от 0,5 до 20000

Диапазон рабочих частот при измерении СКЗ виброскорости, Гц

от 0,5 до 7000

Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц

от 0,5 до 2000

Диапазон значений коэффициента преобразования, мВ/(м^с-2)

от 0,1 до 1000

Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения в диапазонах частот, %

от 0,5 до 2 Гц включ.

св. 2 до 20000 Гц

±(10+6*) ±(5+6)

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон изменений частоты вращения, об/мин

от 6 до 30000

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(0,5+0,01-N**)

Диапазон изменений СКЗ напряжения переменного тока, мВ

  • - для коэффициента усиления 1 (0 дБ)

  • - для коэффициента усиления 10 (20 дБ)

от 0,3535 до 3535 от 0,03535 до 353,5

Диапазон частот измеряемого напряжения, Гц

от 0,5 до 51200

Пределы допускаемой относительной погрешности измерений напряжения переменного тока:

  • - в диапазоне частот от 0,5 до 51200 Гц, %

  • - в диапазоне частот от 2 до 51200 Гц, %

±10

±3

Пределы допускаемой относительной погрешности при измерении СКЗ спектральных составляющих напряжения:

  • - в диапазоне частот от 0,5 до 51200 Гц, %

  • - в диапазоне частот от 2 до 25600 Гц, %

  • - в диапазоне частот от 2 до 51200 Гц, %

±10

±3

±5

Верхние граничные частоты поддиапазонов измерений спектров, Гц

25; 50; 100; 200; 400; 800; 1600; 3200;6400; 12800; 25600; 51200

Разрешающая способность спектрального анализа, число линий

100; 200; 400; 800; 1600; 3200;

6400;12800; 25600; 51200

Класс точности 1/3 октавных фильтров по ГОСТ 17168-82

3

Среднегеометрические частоты третьоктавного спектра, Гц

0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5;

3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0;

63,0; 80,0; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150;

4000; 5000; 6300; 8000; 10000; 12500; 16000; 20000; 25000

* 6 - неравномерность амплитудно-частотной характеристики первичных преобразователей для каждого нормированного поддиапазона рабочих частот (акселерометров серии 600 фирмы «PCB Piezotronics, Inc», США, (рег. № 70728-18), акселерометров серии 1V производства ООО «ГТЛаб» (рег. № 81334-21), акселерометров промышленных АР15ХХ производства ООО «ГлобалТест» (рег. № 87823-22), вибропреобразователей серии АР20ХХ (рег. №70872-18) производства ООО «ГлобалТест», акселерометров пьезоэлектрических 60XV01 компании Anhui Ronds Science & Technology Incorporated Company, Китай (рег. № 90459-23), датчиков виброускорения серии RH1XX компании Anhui Ronds Science & Technology Incorporated Company, Китай (рег. № 76478-19))

** N - измеренное значение частоты вращения

Таблица 3 -Технические характеристики

Наименование характеристики

Значение

Количество каналов:

  • - линейного входа, ICP (IEPE)

  • - частоты вращения

4

1

Полосы пропускания полосовых фильтров, Гц

от 0,7 до 300; от 2 до 1000; от 10 до 1000; от 10 до 2000; от 100 до 5000

Полосы пропускания полосовых фильтров по ГОСТ ИСО 10816

3-2002; ГОСТ ИСО 10816-4-2002, Гц

от 2 до 1000; от 10 до 1000; от 10 до 2000;

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

от -10 до +40

от 30 до 80

Масса, кг, не более

  • - для модулей МЦП-К, МЦП-КД

  • - для модулей МЦП-Б, МЦП-БД

0,365

0,107

Габаритные размеры (длинахширинахвысота), мм, не более

  • - для модулей МЦП-К, МЦП-КД

  • - для модулей МЦП-Б, МЦП-БД

172x106x36

172x100x15

Среднее время наработки на отказ, ч, не менее

40000

Знак утверждения типа

на корпус модулей МЦП-К и МЦП-КД, на маркировочную табличку модулей МЦП-Б и МЦП-БД методом печати и на титульный лист руководства по эксплуатации и на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность модулей измерения сигналов вибрации и напряжения МЦП

Наименование

Обозначение

Кол-во

Примечание

Модули измерения сигналов вибрации и напряжения

МЦП

1 шт.

Персональный компьютер

1 шт.

Поставляется по дополнительному заказу. Тип определяется при заказе

Акселерометры и вибропреобразователи

1

компл.

Поставляется по дополнительному заказу. Количество и тип определяется при заказе

Соединительные кабели для вибропреобразователей

1

компл.

Поставляется по дополнительному заказу. Количество, тип и длина определяется при заказе

Повторитель -разветвителя

ПВТ-16

1 шт.

Поставляется по дополнительному заказу.

Кабель USB

1 шт.

Тип и длина определяются при заказе

Продолжение таблицы 4

Наименование

Обозначение

Кол-во

Примечание

Дистрибутивный носитель USB флэш

1 шт.

-

Руководство по эксплуатации

ВАРБ.411711.133 РЭ

изм. 1

1 экз.

-

Формуляр

ВАРБ.411711.133

ФО

1 экз.

-

Методика поверки

1 экз.

-

Программное обеспечение

« S erver-work-config-build»

1 шт.

-

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ВАРБ.411711.133 РЭ «Модули измерения сигналов вибрации и напряжения МЦП».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

Изготовитель

Общество с ограниченной ответственностью «Ассоциация ВАСТ»

(ООО «Ассоциация ВАСТ»)

ИНН 7826690008

Адрес: 198207, г. Санкт-Петербург, пр-кт Стачек, д. 140

Телефон. +7 (812) 327 55 63

Факс: +7 (812) 324 6547

E-mail: vibro@vast.su

Web-сайт: www.vibrotek.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 73706-18 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220 кВ Исконная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220 кВ Исконная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 1. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ВЛ 220 кВ

Уренгойская ГРЭС -Исконная

ТВГ-УЭТМ®

кл.т. 0,2S Ктт = 1000/1

рег. № 52619-13

НДКМ

кл.т. 0,2 Ктн = (220000/V3)/(100/V3)

рег. № 60542-15

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-11

ЭКОМ-3000 рег. № 17049-14

СТВ-01 рег. № 49933-12

2

ВЛ 110 кВ

Исконная -Лимбя-Яха I цепь

ТВ-110*

кл.т. 0,2S

Ктт = 500/1 рег. № 60746-15

НДКМ

кл.т. 0,2 Ктн =

(iioooo/V3)/(ioo/V3)

рег. № 60542-15

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-11

3

ВЛ 110 кВ

Исконная -Лимбя-Яха II цепь

ТВ-110*

кл.т. 0,2S Ктт = 500/1 рег. № 60746-15

НДКМ

кл.т. o,2 Ктн =

(1ioooo/^3)/(ioo/^3)

рег. № 6o542-15

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-11

9

КВЛ 220 кВ Ермак - Исконная

ТВГ-УЭТМ®

кл.т. 0,2S Ктт = 500/1 рег. № 52619-13

НДКМ

кл.т. o,2 Ктн = (22oooo/V3)/(ioo/^3) рег. № 6o542-15

Альфа A1800

кл.т. 0,2S/0,5 рег. № 3i857-11

Продолжение таблицы 2

1

2

3

4

5

6

7

10

КЛ 0,22 кВ Читатехэнерго

-

-

Альфа A1800 кл.т. 0,5S/1 рег. № 31857-11

ЭКОМ-3000 рег. № 17049-14

СТВ-01 рег. № 49933-12

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - М

етрологические характеристики

I, % от 1ном

cosф

ИК № 1 - 3, 9

±5ор, %

±5oq, %

±6P, %

±6Q, %

2

0,50

1,8

1,5

2,0

2,0

2

0,80

1,1

1,8

1,3

2,4

2

0,87

1,1

2,1

1,2

2,7

1

1,00

1,0

-

1,2

-

5

0,50

1,3

0,9

1,5

1,7

5

0,80

0,8

1,4

1,0

2,1

5

0,87

0,7

1,6

1,0

2,3

5

1,00

0,6

-

0,8

-

20

0,50

0,9

0,8

1,2

1,6

20

0,80

0,6

1,0

0,9

1,9

20

0,87

0,5

1,1

0,9

2,0

20

1,00

0,5

-

0,8

-

100, 120

0,50

0,9

0,8

1,2

1,6

100, 120

0,80

0,6

1,0

0,9

1,9

100, 120

0,87

0,5

1,1

0,9

2,0

100, 120

1,00

0,5

-

0,8

-

Продолжение таблицы 3

I, % ОТ 1ном

COSф

ИК № 10

±5ор, %

±5oq, %

±6P, %

±6Q, %

5

0,50

1,1

-

2,0

-

5

0,80

1,1

-

1,8

-

5

0,87

1,1

-

1,8

-

5

1,00

1,1

-

1,7

-

10

0,50

1,1

1,2

2,0

3,4

10

0,80

0,8

1,5

1,6

3,7

10

0,87

0,7

1,7

1,6

3,8

10

1,00

0,6

-

1,4

-

20

0,50

0,7

1,1

1,8

3,3

20

0,80

0,6

1,1

1,6

3,5

20

0,87

0,6

1,1

1,5

3,6

20

1,00

0,6

-

1,4

-

100, 120

0,50

0,7

1,1

1,8

3,3

100, 120

0,80

0,6

1,1

1,6

3,5

100, 120

0,87

0,6

1,1

1,5

3,6

100, 120

1,00

0,6

-

1,4

-

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов   $

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с

Примечания

  • 1. В таблице использование следующие обозначения:

дор - границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях, при доверительной вероятности, равной 0,95;

3oQ - границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях, при доверительной вероятности, равной 0,95;

др - границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях, при доверительной вероятности, равной 0,95;

dQ - границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях, при доверительной вероятности, равной 0,95.

  • 2. Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Количество ИК

5

Период измерений электрической энергии, минут

30

Период сбора данных со счетчиков электрической энергии, минут

30

Формирование XML-файла для передачи внешним системам

автоматическое

Формирование базы данных с результатами измерений

автоматическое

Глубина хранения в ИВК результатов измерений, состояние объектов и средств измерений, лет, не менее

3,5

Глубина хранения в УСПД суточных данных о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

Глубина хранения в счетчиках тридцатиминутных профилей нагрузки в двух направлениях, сут, не менее

45

Ведение журналов событий ИВК и ИИК ТИ

автоматическое

Надежность счетчиков электроэнергии Альфа А1800:

средняя наработка до отказа, ч, не менее

120000

среднее время восстановления работоспособности, ч

72

Надежность УСПД ЭКОМ-3000:

средняя наработка на отказ, ч, не менее

75000

Надежность комплекса измерительно-вычислительного СТВ-01:

средняя наработка на отказ, ч, не менее

10000

Нормальные условия измерений:

температура окружающей среды для счетчиков, °C

от +21 до +25

параметры сети:

ток, % от 1ном

от 1 до 120

напряжение, % от Ином

от 99 до 101

коэффициент мощности, cosф

0,87

частота, Гц

от 49,85 до 50,15

Рабочие условия измерений:

температура для измерительных трансформаторов, °C

от -45 до +40

температура для счетчиков, °C

от 0 до +40

температура для УСПД, °C

от +10 до +35

температура для сервера, УССВ, °C

от +18 до +24

параметры сети:

ток, % от 1ном

от 1 до 120

напряжение, % от Ином

от 90 до 110

коэффициент мощности, cosф, не менее

0,5

частота, Гц

от 49,6 до 50,4

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВГ-УЭТМ®

6 шт.

Трансформатор тока

ТВ-110*

6 шт.

Трансформатор напряжения

НДКМ

12 шт.

Счетчик электрической энергии многофункциональный

Альфа A1800

5 шт.

Устройство сбора и передачи данных

ЭКОМ-3000

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Формуляр

3891-ИОС.ТР.АИИСКУЭ.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПС 220 кВ Исконная». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (800) 200-18-81

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1

Всего листов 8

Регистрационный № 74174-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры серии Y

Назначение средства измерений

Манометры серии Y (далее - приборы) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.

Описание средства измерений

Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.

Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.

Манометры серии Y выпускаются в следующих модификациях: YTF(N), YTQ(N), YSZ(N), YXC(N), YB(N), отличающихся материалом корпуса, наличием электрического контакта и сигнализирующих стрелок.

По заказу манометры могут быть изготовлены в корпусе диаметром: 40; 50; 60; 100; 125; 150; 160, 200, 250 мм, с радиальным или аксиальным размещением штуцера, а так же для сглаживания пульсации измеряемого давления и повышения виброустойчивости, манометры могут быть изготовлены с корпусом заполненным демпфирующей жидкостью.

Обозначение вариантов модификаций манометров серии Y приведено в виде буквенно-цифрового обозначения и имеет следующий вид:

Y 1, 2 - 3Н/ 4, где:

  • 1 Исполнение:

  • -   TF - антикоррозийный корпус;

  • -  ХС - манометр с электрическим контактом (с сигнализирующим устройством);

  • -   SZ - трехстрелочное исполнение;

  • -   TQ - промышленное исполнение (безопасное);

  • -  В - манометр прецизионный

  • 2 Виброустойчивость:

  • - N - с заполнением демпфирующей жидкостью

  • 3 Диаметр корпуса

  • 4 Дополнительная оснастка (по заказу)

  • - MF- фланцевое присоединение

  • - ML - безрезьбовое присоединение

  • - JPJ - клапанный блок

  • - JPF - сифон

  • - ZN - демпфер

  • - GZL - защита от перегрузок

  • - GZLN -защита от перегрузок (встроенная)

  • - SR - радиатор

  • - U - кронштейн

  • - RL - капиллярная трубка

  • - CXH - промывочное кольцо

  • - FHZ - защитный чехол

Диапазон установок приборов с сигнализирующим устройством составляет от 5 до 95% диапазона измерений.

Общий вид манометров серии Y представлен на рисунке 1.

Пломбировка приборов не предусмотрена.

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат прибора типографским способом в месте, указанном на рисунке 1.

Конструкция манометров не предусматривает нанесение на корпус знака поверки.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YSZ

Модификация YSZN

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YTF

Модификация YTFN

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YXC

Модификация YXCN

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

YTQ

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YTQN

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YB

Рисунок 1 - Общий вид манометров серии Y

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Модификация YBN

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики для манометров модификаций: YTF(N), YTQ(N), YSZ(N), YXC(N)

Наименование характеристики

Значение

YTF(N)-100H,

YTF(N)-150H,

YTF(N)-200H, YXC(N)-100H, YXC(N)-160H, YTQ(N)-150H,

YSZ(N)-100H,

YSZ(N

YTF(N)-125H,

YTF(N)-160H,

YTF(N)-250H, YXC(N)-150H, YTQ(N)-100H, YTQ(N)-160H, YSZ(N)-150H, )-160H

YTF(N)-40H

YTF(N)-50H,

YTF(N)-60H,

YTQ(N)-50H,

YTQ(N)-60H,

YSZ(N)-50H,

YSZ(N)-60H

Нижний предел измерений избыточного давления,

МПа1)2)

0

-0,1

0

0

-0,1

Верхний предел измерений избыточного давления, МПа1)2)

0,1; 0,16;

0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10;

16; 25; 40; 60;

100

0; 0,06; 0,15;

0,3; 0,5; 0,9; 1,5; 2,4

0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40

0,1; 0,16; 0,25;

0,4; 0,6; 1,0;

1,6; 2,5; 4,0;

6,0; 10; 16; 25;

40; 60

0; 0,06; 0,15;

0,3; 0,5; 0,9;

1,5; 2,4

Пределы допускаемой основной приведенной погрешности измерений    к

верхнему пределу измерений 2), %

±1,0; ±1,5; ±1,6; ±2,5

±1,5; ±1,6; ±2,5

±1,5; ±1,6; ±2,5

Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С

±0,4

Примечания:

  • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.

  • 2) фактическое значение указано в паспорте на прибор.

Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства манометров приведены к разнице между верхними и нижними пределами измерения- ±2,5%, ±4%.

Количество срабатываний контактов сигнализирующего устройства - не менее 100000 раз.

Таблица 2 - Метрологические характеристики для манометров модификаций: YB(N)

Наименование характеристики

Значение

YB(N)-150H, YB(N)-160H

YB(N)

-100H

Нижний предел измерений избыточного       давления,

МПа1)2)

0

-0,1

0

-0,1

Верхний предел измерений избыточного       давления,

МПа1)2)

0,1; 0,16; 0,25; 0,4; 0,6; 1,0;

1,6; 2,5; 4,0;

6,0; 10; 16; 25;

40; 60; 100

0; 0,06; 0,15;

0,3; 0,5; 0,9;

1,5; 2,4

0,1; 0,16; 0,25;

0,4; 0,6; 1,0;

1,6; 2,5; 4,0;

6,0; 10; 16; 25;

40; 60

0; 0,06; 0,15;

0,3; 0,5; 0,9;

1,5; 2,4

Пределы       допускаемой

основной       приведенной

погрешности измерений к верхнему           пределу

измерений2), %

±0,25; ±0,4; ±0,5

±0,5

Пределы       допускаемой

дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной      отклонением

температуры   окружающего

воздуха от нормальной, %/10оС

±0,4

Примечания:

  • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.

  • 2) фактическое значение указано в паспорте на прибор.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Габаритные размеры, мм, не более

Масса, кг, не более

Для приборов с радиальным штуцером

Для приборов с аксиальным штуцером

YTF(N)-40H

70x40x28

42x40x54

0,1

YTf(n)-50H

87x58x31

67x67x61

0,15

YTf(n)-60H

94x66x30

67x67x61

0,4

YTf(n)-100H

146x100x53

101x101x96

1,5

YTf(n)-125H

164x130x50

130x130x87

2,3

YTf(n)-150H

190x150x50

180x180x97

1,9

YTf(n)-160H

201x161x55

180x180x110

2,1

YTf(n)-200H

251x202x55

-

3

YTf(n)-250H

291x250x50

-

3,7

YXC(N)-100H

140x121x104

106x147x114

1,7

YXC(n)-150H

182x196x96

150x197x118

2,8

YXC(n)-160H

215x210x110

210x197x150

3

YTQ(n)-50H

97x64x46

-

0,3

YTQ(n)-60H

94x66x40

-

0,5

YTQ(n)-100H

146x101x60

-

1,3

YTQ(n)-150H

200x161x69

-

2,6

YTQ(n)-160H

225x161x67

161x67x120

2,7

Наименование характеристики

Габаритные размеры, мм, не более

Масса, кг, не более

Для приборов с радиальным штуцером

Для приборов с аксиальным штуцером

YSZ(N)-50H

87x58x37

58x37x87

0,25

YSz(n)-60H

94x66x30

67x67x61

0,4

YSz(n)-100H

146x100x53

101x101x96

1,5

YSz(n)-150H

190x150x50

180x180x97

1,9

YSz(n)-160H

210x164x62

164x62x110

1,9

YB(N)-100H

150x101x61

101x61x110

0,8

Yb(n)-150H

200x151x59

151x59x120

1

Yb(n)-160H

210x161x61

161x61x120

1,2

Напряжение питания1 \ В

24

Нормальные условия измерений:

температура окружающей среды, °С

от +15 до +25

относительная влажность, %

от 30 до 80

атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия эксплуатации:

температура окружающей среды, °С

от -60 до +60

Средняя наработка на отказ, ч

70000

Средний срок службы приборов, лет, не менее

8

Примечание:

1) Для манометров с электрическим контактом (с сигнализирующим устройством).

Знак утверждения типа наносится на циферблат и (или) эксплуатационную документацию печатным методом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр

серии Y

1 шт.

Паспорт

-

1 экз.

Упаковка

-

1 комплект

Сведения о методиках (методах) измерений

приведены в разделе 3 паспорта «Методы измерений»

Нормативные и технические документы, устанавливающие требования к манометрам серии Y

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия фирмы «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай. «Манометры серии Y».

Изготовитель

Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай

Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

Телефон/факс: (021) 56618282

E-mail: info@.jingpu.com, Web-сайт: www.jingpu.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 81889-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н»

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов.

При прямом методе динамических измерений массу нефтепродуктов измеряют непосредственно с применением измерительных компонентов массового расхода.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий в составе четырех измерительных линий (ИЛ), блока измерений показателей качества нефтепродуктов (далее - БИК), системы сбора, обработки информации и управления и системы дренажа нефтепродуктов. В вышеприведенные технологические блоки входят измерительные компоненты, по своему функционалу участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

Измерительные компоненты СИКН, участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации СИКН на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Состав СИКН

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Расходомеры-счетчики массовые OPTIMASS x400 (далее - РМ)

53804-13

Счетчики-расходомеры массовые Micro Motion мод. DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF (далее - РМ)

45115-10

Датчики температуры TMT142R

63821-16

Датчики температуры Rosemount 644

63889-16

Преобразователи измерительные Rosemount 644 в комплекте с

56381-14,

термопреобразователями сопротивления Rosemount 0065

53211-13

Датчики давления Метран-150

32854-13

Преобразователь давления измерительный АИР-20/М2

63044-16

Преобразователь плотности и расхода CDM

63515-16

Преобразователь плотности жидкости «ТН-Плотномер-25-6,3»*

77871-20

Расходомер-счетчик ультразвуковой OPTISONIC 3400

57762-14

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

* Применяется при температуре среды от +5 до +40 °C.

В состав СИКН входят показывающие измерительные компоненты утвержденных типов:

  • - манометры и термометры для местной индикации давления и температуры.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматические измерения массового расхода и массы нефтепродуктов прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности;

  • - автоматические измерения плотности нефтепродуктов;

  • - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

  • - проведение контроля метрологических характеристик (КМХ) рабочего РМ с применением контрольно-резервного РМ, применяемого в качестве контрольного;

  • - проведение КМХ и поверки РМ с применением установки трубопоршневой;

  • - автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль параметров нефтепродуктов, их индикацию и сигнализацию нарушений установленных границ;

  • - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Заводской номер СИКН нанесен типографским способом на маркировочную табличку, закрепленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Пломбирование СИКН и нанесение знака поверки на СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН.

ПО СИКН реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора СИКН. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания

средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogC onverter. app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

d0f37dec

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

587ce785

Идентификационные данные (признаки)

Значение

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.1.1.29

Цифровой идентификатор ПО

f41fde70

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.1.1.24

Цифровой идентификатор ПО

4fb52bab

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.1.1.37

Цифровой идентификатор ПО

b3b9b431

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.1.1.47

Цифровой идентификатор ПО

76a38549

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО

62b3744e

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2974.app

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Алгоритм вычисления цифрового идентификатора

CRC32

Примечание - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4. Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений массового расхода нефтепродуктов, т/ч

от 200 до 946*

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений.

Таблица 4 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Количество измерительных линий, шт.

4 (3 рабочие, 1 контрольно-резервная)

Избыточное давление измеряемой среды, МПа:

  • - минимальное

  • - рабочее

  • - давление номинальное

0,4 до 6,3

6,3

Измеряемая среда

топливо дизельное ЕВРО по ГОСТ 32511-2013 (ЕН590:2009) «Топливо дизельное ЕВРО. Технические условия»

Наименование характеристики

Значение

Вязкость кинематическая в рабочем диапазоне температуры измеряемой среды, мм2/с (сСт)

от 2,0 до 4,5

Плотность в рабочем диапазоне температуры измеряемой среды, кг/м3

от 800 до 860

Температура перекачиваемого нефтепродукта, °C:

  • - минимальная

  • - максимальная

-10

+40

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

380±38, трехфазное

220±22, однофазное

50±1

Срок службы, лет, не менее

25

Средняя наработка на отказ, ч

20000

Знак утверждения типа наносится

наносится на титульном листе инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н», заводской № 38

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» Брянского районного управления АО «Транснефть-Дружба», свидетельство об аттестации методики (метода) измерений № 382-RA.RU.312546-2023 от 08.09.2023, номер записи об аккредитации в реестре аккредитованных лиц АО «Транснефть - Метрология» № RA.RU.312546.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)

ИНН 3235002178

Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113

Изготовитель

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

E-mail: cmo@cmo.transneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

Web-сайт: https://m etrol ogy .transneft.ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 84142-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Районная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Районная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTS (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервере баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. УСПД может быть оснащено собственным резервным устройством синхронизации системного времени, принимающим сигналы точного времени национальной шкалы РФ координированного времени UTC (SU) от спутниковых навигационных систем. Переключение на резервный источник точного времени в УСПД происходит автоматически/вручную при отсутствии связи с УССВ ИВК. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер С030. Заводской номер указывается в паспорте-формуляре АИИС КУЭ, типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияние на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Другие идентификационные данные

DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

ИК

Наименование

ИК

Состав первого и второго уровней АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД, УССВ ИВК

1

2

3

4

5

6

1

ВЛ 220 кВ

Районная -Гусиноозёрская

ГРЭС №1

(РГ-295)

ТВ-ЭК исп.М3 кл.т 0,2S Ктт = 1000/5 рег. № 56255-14

НАМИ

кл.т 0,2

Ктн 220000/\3/100/\3 рег. № 60353-15

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

RTU-

325T рег. № 44626-10

СТВ-01 рег. № 49933-12

2

ВЛ 220 кВ

Районная -Гусиноозерская

ГРЭС №2

(РГ-296)

ТВ-ЭК исп.М3 кл.т 0,2S Ктт = 1000/5 рег. № 56255-14

НАМИ

кл.т 0,2

Ктн 220000/\3/100/\3 рег. № 60353-15

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

3

ОВ-220 кВ

ТВ-ЭК исп.М3

кл.т 0,2S Ктт = 1000/5 рег. № 56255-14

НАМИ

кл.т 0,2

Ктн 220000/\3/100/\3 рег. № 60353-15

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

4

ПС 110 кВ

Заудинск

ТОГФ

кл.т 0,2S

Ктт = 300/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

5

ПС 110 кВ

Заудинск

ТОГФ

кл.т 0,2S

Ктт = 300/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

6

ВЛ 110 кВ Районная -Машзавод II цепь с отпайками

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

7

ВЛ 110 кВ Районная -Машзавод с отпайкой на ПС Птицефабрика I цепь(РМ-161)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

8

ВЛ 110 кВ Районная -Северная с отпайками

(РС-180)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

1

2

3

4

5

6

9

ВЛ 110 кВ

Районная - Улан-

Удэнская ТЭЦ-2 с отпайкой на ПС Энергетик I цепь

(РТ-141)

ТФЗМ

кл.т 0,5

Ктт = 1000/5 рег. № 80022-20

НКФ-110-83У1 кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

10

ВЛ 110 кВ Районная -

Бурятферммаш с отпайкой на ПС ЗММК (РЗМ-116)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1 кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

11

ВЛ 110 кВ Районная - Онохой с отпайкой на ПС Новая

(РНО-138)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

12

ВЛ 110 кВ Районная - Улан-Удэнская ТЭЦ-1 I цепь (РТ-104)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

13

ВЛ 110 кВ Районная - Улан-Удэнская ТЭЦ-1 II цепь (РТ-118)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1 кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

RTU-

325T рег. № 44626-10

СТВ-01 рег. № 49933-12

14

ВЛ 110 кВ Районная - Улан-Удэнская ТЭЦ-2 с отпайкой на ПС

Энергетик II цепь (РТ-142)

ТФЗМ

кл.т 0,5

Ктт = 1000/5 рег. № 80022-20

НКФ-110-83У1 кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

15

ВЛ 110 кВ

Районная - Эрхирик

(РЭ-109)

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1

кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

16

ОВ-110 кВ

ТОГФ

кл.т 0,2S Ктт = 1000/5 рег. № 61432-15

НКФ-110-83У1 кл.т 0,5

Ктн =110000/^3/100/^3

рег. № 1188-84

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

17

ВЛ 35 кВ Районная -Мясокомбинат с отпайкой на ПС Макбур

(РМ-342)

ТГМ

кл.т 0,2S

Ктт = 150/5 рег. № 59982-15

ф.В

ЗНОМ-35-65

кл.т 0,5

Ктн =35000/^3/100/^3

рег. № 912-70 ф.А и ф.С

НОМ-35-66

кл.т 0,5

Ктн =35000/100 рег. № 187-70

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

1

2

3

4

5

6

18

ВЛ 35 кВ Районная - БМДК с отпайками (РМБ-341)

ТГМ

кл.т 0,2S

Ктт = 300/5 рег. № 59982-15

ф.А

ЗНОМ-35-65 У1 кл.т 0,5

Ктн =35000/^3/100/^3 рег. № 912-07 ф.В и ф.С

ЗНОМ-35-65 У1 кл.т 0,5

Ктн =35000/^3/100/^3 рег. № 912-70

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

RTU-

325T рег. № 44626-10

СТВ-01 рег. № 49933-12

19

ВЛ 35 кВ

Районная - Зенит с отпайкой на ПС Моторостроительная (РЗ-3185)

ТГМ

кл.т 0,2S

Ктт = 100/5 рег. № 59982-15

ф.А

ЗНОМ-35-65 У1 кл.т 0,5

Ктн =35000/^3/100/^3 рег. № 912-07 ф.В и ф.С

ЗНОМ-35-65 У1 кл.т 0,5

Ктн =35000/^3/100/^3 рег. № 912-70

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

20

ВЛ 35 кВ

Районная - Таёжная

(РТ-340)

ТГМ

кл.т 0,2S

Ктт = 100/5 рег. № 59982-15

ф.В

ЗНОМ-35-65 кл.т 0,5

Ктн =35000/^3/100/^3

Рег. № 912-70 ф.А и ф.С НОМ-35-66 кл.т 0,5

Ктн =35000/100

Рег. № 187-70

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-11

21

ф.1р

РП-18

Мелькомбинат

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5

рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

22

ф.11р

Резерв (Птицефабрика)

ТЛП-10-6

Кл.т. 0,5S

КТТ = 300/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

23

ф.2р

РП-19 Юж.лаг.

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

24

ф.3р Жил. Массив

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

25

ф.4р

РП-18

Мелькомбинат

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5

рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

RTU-

325T рег. № 44626-10

СТВ-01 рег. № 49933-12

26

ф.5р РП-18

Мелькомбинат

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5

Рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

27

ф.7р

Птицефабрика

ТЛП-10-6

Кл.т. 0,5S

КТТ =100/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

28

ф.9р

РП-19

Юж. лаг.

ТЛП-10-6

Кл.т. 0,5S

КТТ = 400/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

29

яч. 14 Резерв

ТЛП-10-6

Кл.т. 0,5S

КТТ = 200/5 рег. № 30709-11

НАЛИ-НТЗ-6

Кл.т 0,5

КТН = 6000/100 рег. № 70747-18

Альфа A1800 кл.т 0,2S/0,5 рег. № 31857-06

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2. Допускается замена УСПД и УССВ ИВК на аналогичные утвержденных типов.

  • 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа.

  • 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменение в эксплуатационные документы. Технический акт хранится вместе с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< Тизм <I100%

I100 %< Гизм <1120%

1 - 3

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

4 - 8, 10 - 13, 15 - 20 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,1

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

2,1

1,7

1,4

1,4

9, 14 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

21 - 29 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,9

1,6

1,2

1,2

0,5

5,4

3,0

2,2

2,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< 1изм <I100%

I100 %< !изм <1120%

1 - 3 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

4 - 8, 10 - 13, 15 - 20 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,0

1,6

1,3

1,3

0,5

1,6

1,1

1,0

1,0

9, 14 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

21 - 29 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,5

2,4

1,8

1,8

0,5

2,7

1,8

1,3

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

11(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< Тизм <I100%

I100 %< I изм <I120%

1 - 3

(Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

4 - 8, 10 - 13, 15 - 20 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,5)

1,0

1,3

1,0

0,9

0,9

0,8

1,5

1,2

1,1

1,1

0,5

2,2

1,8

1,6

1,6

9, 14 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

21 - 29 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,9

1,7

1,4

1,4

0,5

5,4

3,0

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

6i(2)%,

65 %,

620 %,

6100 %,

Il(2)% < I изм < I 5 %

I5 % < I изм <I20 %

I20 %< I изм <I100%

I100 %< I изм <I120%

1 - 3 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

4 - 8, 10 - 13, 15 - 20 (Счетчик 0,5;

ТТ 0,2S; ТН 0,5)

0,8

2,4

2,1

1,9

1,9

0,5

2,0

1,7

1,6

1,6

9, 14 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

21 - 29 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,6

2,7

2,2

2,2

0,5

3,0

2,2

1,8

1,8

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTS (SU), (±Д), с

5

Примечания:

  • 1  Границы интервала допускаемой относительной погрешности 6i(2)%p для cosф=1,0 нормируются от Ii% , границы интервала допускаемой относительной погрешности 61(2)%р и 62%q для cosф=1,0 нормируются от 12%

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

29

Нормальные условия: параметры сети: - напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

- температура окружающей среды для счетчиков электроэнергии, °C

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ыном

от 90 до 110

- ток, % от Ьом

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

  • - температура окружающей среды, оС:

  • - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-325T:

- средняя наработка на отказ, ч, не менее

55000

радиосервер точного времени СТВ-01:

- средняя наработка на отказ, ч, не менее

55000

Глубина хранения информации: счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не

менее

45

УСПД

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной

за месяц, суток, не менее

45

- при отключении питания, лет, не менее

5

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет,

не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться помощью электронной почты и сотовой связи.

Регистрация событий:

  • - в журнале событий счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

Защита информации на программном уровне:

- пароль на электросчетчиках;

- пароль на УСПД;

- пароли на сервере, предусматривающие разграничение правд доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени (функция автоматизирована) в:

- электросчетчиках;

- УСПД.

Знак утверждения типа наносится на титульный лист Паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Трансформатор тока

ТВ-ЭК исп.МЗ

9

Трансформатор тока

ТОГФ

33

Трансформатор тока

ТФЗМ

6

Трансформатор тока

ТГМ

12

Трансформатор тока

ТЛП-10-6

27

Трансформатор напряжения

НАМИ

6

Трансформатор напряжения

НКФ-110-83У1

6

Трансформатор напряжения

ЗНОМ-35-65

1

Трансформатор напряжения

ЗНОМ-35-65

1

Трансформатор напряжения

НОМ-35-66

2

Трансформатор напряжения

НАЛИ-НТЗ-6

2

Счетчик электрической энергии

Альфа А1800

20

Счетчик электрической энергии

Альфа А1800

9

Радиосервер точного времени (ИВК)

СТВ-01

1

Устройство сбора и передачи данных

RTU-325T

1

Программное обеспечение

СПО АИИС КУЭ ЕНЭС (Метроскоп)

1

Паспорт-Формуляр

4716016979.411711.С030.11.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности

с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Районная», аттестованном ООО «Метросервис», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311779.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Юридический адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7(495) 710-93-33

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141100, Московская обл., г. Щелково, Пролетарский пр-кт, д. 12, кв. 342 Телефон: +7 (499) 991-19-91

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

в части вносимых изменений:

Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)

Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, д. 6а Телефон: (391) 224-85-62

E-mail: E.E.Servis@mail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311779.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1 Регистрационный № 85230-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-7

Назначение средства измерений

Установки поверочные СПУ-7 (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

Описание средства измерений

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа или эталонных критических сопел.

Установки выпускаются в двух модификациях - Р и С, которые отличаются методом измерения объемного расхода и объема газа. В модификации Р объемный расход и объем газа измеряется эталонными расходомерами, в модификации С объемный расход задается соплами критическими (далее - СК). Модификация С выпускается в трех исполнениях, отличающихся друг от друга доверительными границами относительной погрешности воспроизведения объемного расхода газа (от расширенной неопределенности определения расходной характеристики сопел критических).

Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и объемного расхода воздуха модификации Р состоит из нескольких измерительных линий, включающих в себя эталонные счетчики газа с ВЧ-датчиками импульсов, соединительные трубопроводы с установленными преобразователями давления и температуры, и запорную арматуру - пневмоуправляемые клапаны или краны/задвижки с электроприводом, предназначенные для отсечения измерительных линий друг от друга; измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Блок измерения объема и объемного расхода воздуха модификации С состоит из измерительной магистрали с соплодержателем для установки сопла критического (далее - СК), преобразователей давления и температуры, измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют, как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и перепад давления.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

Блок задачи расхода воздуха модификации Р состоит из воздуходувок, запорной арматуры и частотных регуляторов. Блок задачи расхода воздуха создает разрежение с воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха.

Блок задачи расхода воздуха в модификации С состоит из вакуумных насосов, обеспечивающих необходимое давление разрежения и клапана, открытием которого дополнительно регулируется соотношение давлений на входе и выходе сопла. Блок задачи расхода воздуха создает разрежение с помощью вакуумных насосов, в результате чего воздух из помещения начинает поступать через поверяемые средства измерений, а затем проходит через блок измерений объема и расхода воздуха.

На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.

В состав установок входят следующие средства измерений:

  • -   Термогигрометр ИВА-6 (регистрационный №  46434-11) или измеритель

влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);

  • -   Датчик давления Turbo Flow PS (регистрационный № 51409-12);

  • -   Датчик давления 415М (регистрационный № 59550-14)

  • -   Преобразователь давления эталонный ЭЛМЕТРО-Паскаль-04 (регистрационный № 77090-19);

  • -   Термопреобразователи сопротивления ТСП-0196 (регистрационный № 56560-14);

Общий вид установок приведен на рисунках 1 и 2.

Пломбирование установок не предусмотрено. Цифровой заводской номер установок наносится на маркировочную табличку методом лазерной гравировки или термотрансферной печати.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид установок поверочных СПУ-7 модификации Р

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид установок поверочных СПУ-7 модификации С

УСТАНОВКА ПОВЕРОЧНАЯ

(С)       СПУ-7

МОДИФИКАЦИЯ с.

Исп. А.

Зав. № |     002             Датаизг.

01.2023

Поверочная среда

воздух

Максимальное значение воспроизводимого и

измеряемого объемного расхода воздуха

[верхний предел измерений), м7ч

1600

Минимальное значение воспроизводимою и

измеряемого объемного расхода воздуха

[нижний предел измерений), м7ч

0,04

Доверительные границы относительной

погрешности при измерении объема

(объемного расхода] воздуха. %

±0,2

Условия эксплуатации:

температура окружающего воздуха, °C

от +10 до +30

относительная влажность воздуха, %

до 80

атмосферное давление. нПа

от 84 до 106,7

Питание отсети переменного тока:

напряжение. В

380138

частота,Гц

5011

Потребляемая мощность,нВт. не более

50

Габаритные размеры (Д*шкВ 1 мм. не более

6000 х 4500x1200

Масса, нг. не более

1300

Срои службы, лет, не менее

12

“| ГЛТУРБУЛЕНТНОСТЬ

Ъм/ Пим «ЛЮ Т9«в:йШн:Е гьщннм

УСТАНОВКА ПОВЕРОЧНАЯ ф     СПУ-7

МОДИФИКАЦИЯ Р

Зав. N° I      001        |        Датаизг. |

12.2020 |

Поверочная среда

воздух

Максимальное значение воспроизводимого и

измеряемого объемною расхода воздуха

(верхний предел измерений). м7ч

5000

Минимальное значение воспроизводимого и

измеряемого объемного расхода воздуха

[нижний предел измерений), м7ч

0,04

Доверительные границы относительной

погрешности при измерении объема

[объемного расхода] воздуха. %

±0,33

Условия эксплуатации:

температура окружающего воздуха °C

ат*10 до+ЭО

относительная влажность воздуха, %

д» 00

атмосферное давление. кПа

11 84 ДО166 7

Питание от сети перемени ого тока:

напряжение, В

3BD±38

частота. Гц

50 ±1

Потребляемая мощность. кВт. не более

30

Габаритные размеры (ДхШхВ), мм, не более

8500x3500x1000

Масса, кг, не более

12000

Срок службы, лет, не менее

12

“1ЯЛТУ РБУЛЕНТНОСТЬ

LLUH НЙЧЮ ПйМКЩСТВЕНИГСбКДИНЕНИЕ

Рисунок 3 - Общий вид маркировочных табличек

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

  • - метрологически значимую часть - включает алгоритмы обработки измеренной информации;

  • - метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 1);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPU7 Gas Meter

Номер версии (идентификационный номер) ПО, не ниже

1.1.0

Цифровой идентификатор ПО

0x7DE06E98

Алгоритм    вычисления   цифрового   идентификатора

программного обеспечения

CRC-32

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация установки

Р

С

Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений), м3

5000

1600

Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений), м3

0,04

Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95,%

±0,33

Исполнение А ±0,2

(при использовании СК с расширенной неопределенностью 0,17 %)

Исполнение Б ±0,25 (при использовании СК с расширенной неопределенностью 0,2 %)

Исполнение В ±0,3 (при использовании СК с расширенной неопределенностью 0,25 %)

Продолжение таблицы 2

Относительная погрешность измерения количества импульсов, %

±0,02

Диапазон измерений времени, с

от 1 до 3600

Пределы допускаемой относительной погрешности измерения времени, %

±0,05

±0,025

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

Р

С

Рабочая (поверочная) среда

воздух

Условный диаметр поверяемых приборов,

15, 20, 25, 32, 40, 50, 80,

25, 32, 40, 50, 80, 100,

мм

100, 150, 200, 250

150, 200

Диапазон температуры рабочей

rvr +10 ттп +^Л

(поверочной) среды, °С

Количество одновременно поверяемых

2

1

средств измерений, шт., до

Параметры электрического питания:

- напряжение питания, В

380+38-57/220+22-33

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВт, не более

30

50

Масса, кг, не более

12 000

1 300

Габаритные размеры, мм, не более

-длина

8500

6000

-ширина

3500

4500

-высота

2100

1200

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +30

- относительная влажность воздуха, %

до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафе управления, методом лазерной гравировки или термотрансферной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная СПУ-7

1 шт.

Установка поверочная СПУ-7. Руководство по эксплуатации

СПУ7.00.00.000 - 01 РЭ

1 экз.

Установка поверочная СПУ-7. Паспорт

СПУ7.00.00.000 - 01 ПС

1 экз.

Наименование

Обозначение

Количество

Комплект   документации   на   средства

измерений и оборудование, входящие в состав установки

-

1 компл.

Сведения о методиках (методах) измерений

приведены в разделе № 1.3 руководства по эксплуатации СПУ7.00.00.000 - 01 РЭ «Установки поверочные СПУ-7. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.66-032-70670506-2020 «Установка поверочная СПУ-7. Технические условия».

Правообладатель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Юридический адрес: 129110, г. Москва г, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес места осуществления деятельности: 346800, Ростовская обл., Мясниковский р-н, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. 6/8

Юридический адрес: 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Web-сайт: www.turbo-don.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 432

Лист № 1

Всего листов 21

Регистрационный № 87590-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные УНИКС АП

Назначение средства измерений

Газоанализаторы портативные УНИКС АП (далее - газоанализаторы) предназначены для непрерывного измерения концентраций горючих газов, объемной доли кислорода, водорода, диоксида углерода, вредных газов и паров летучих органических соединений в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.

Описание средства измерений

Принцип измерений газоанализаторов основан на физико-химических методах анализа:

  • - электрохимический при измерении объемной доли, массовой концентрации токсичных газов, О2;

  • - оптический и термокаталитический при измерении объемной доли, массовой концентрации, ДВК горючих и углеводородных газов;

  • - фотоионизационный при измерении объемной доли, массовой концентрации летучих органических соединений.

Газоанализаторы представляют собой автоматические приборы непрерывного действия.

Способ отбора пробы - диффузионный либо принудительный, который обеспечивается при помощи внешнего устройства отбора пробы.

Газоанализаторы имеют взрывозащищенную конструкцию.

Газоанализаторы изготавливаются в модификациях УНИКС АП-01, УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05, УНИКС АП-06, которые отличаются количеством каналов измерения:

УНИКС АП-01 - одновременно 1 канал (сенсор);

УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05, УНИКС АП-06 -одновременно от 2-х до 6 каналов (сенсоров) измерения соответственно.

Конструктивно газоанализаторы состоят из электронного блока и заменяемых сенсоров, размещённых в корпусе черного, темно-синего или оранжевого цвета, выполненном из ударопрочного поликарбоната с антистатичным покрытием из термоэластопласта. Корпус состоит из основания и крышки, скрепленных с помощью винтов - 4 у УНИКС АП-01 и 7 у УНИКС АП 02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05, УНИКС АП-06.

Также в газоанализаторах предусмотрено рудничное исполнение.

Требования к свойствам сенсоров согласно виду их взрывозащиты «D» приведены в следующих нормативных документах:

  • 1) Взрывоустойчивость и взрывонепроницаемость соединений оболочки соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования подгруппы IIC и группы 1.

  • 2) Максимальная температура нагрева поверхности газоанализатора, насоса и электрических элементов не превышает значений, допустимых для соответствующего температурного класса по ГОСТ 31610.0-2019 (IEC 60079-0:2017).

  • 3) Конструкция газоанализаторов выполнена с учетом общих требований ГОСТ 31610.02019 (IEC 60079-0:2017) для электрооборудования, размещаемого во взрывоопасных зонах. Механическая прочность оболочки термокаталитических сенсоров соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования II группы с высокой опасностью механических повреждений и для группы I с низкой опасностью механических повреждений. Конструкционные материалы и ограничение площади поверхности оболочки обеспечивают фрикционную и электростатическую искробезопасность по ГОСТ 31610.0-2019 (IEC 600790:2017).

Электронный блок осуществляет аналого-цифровое преобразование сигналов от сенсоров в показания на дисплее, обработку результатов измерений по заданному алгоритму, сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих команд для световой и звуковой сигнализации. На лицевой панели корпуса размещены: OLED дисплей, кнопка управления, элементы световой и звуковой индикации, сенсоры для определения концентрации газа. На задней панели корпуса расположено металлическое крепление для фиксации прибора, магнитный порт для зарядки, паспортная табличка с маркировкой взрывозащиты. Внутри корпуса размещены герметизированный блок питания с элементами искрозащиты, блок электроники, состоящий из основной платы измерения и сигнализации, платы индикации и модуль беспроводной передачи данных (опционально).

Опционально газоанализатор может комплектоваться радиомодулем, состоящим из печатной платы с установленными элементами электрической схемы.

Общий вид газоанализаторов представлен на рисунках 1-3.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения наносятся типографским методом на идентификационную табличку (рисунок 4), наклеенную на заднюю панель газоанализаторов. Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов портативных

УНИКС АП модификации УНИКС АП-01

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru
Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид газоанализаторов портативных УНИКС АП модификаций УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05, УНИКС АП-06

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №432 от 20.02.2024, https://oei-analitika.ru

Рисунок 3 - Вид газоанализаторов с указанием места нанесения заводского номера и знака утверждения типа

«ООО «Торговый дом «Уником-Серкис»

Газоанализатор портативный мод.УНИКС АП-ХХ

-40 С° <Т<+БС С’

JP 67

ТУ 26.51 .S3-U01-26266695-3022

ООО Центр Сертификации "ВЕЛЕС" №ЕАЭС RU C-RJAH07.B.0S222/22 ГОСТ 31G10.0-2D14

ОЕх da ia IIC ГЗ Ga IX)

Сделано пРоссии

ХХХХХХХХХХХХ 2024

Рисунок 4 - Идентификационная табличка

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.

ПО газоанализаторов выполняет следующие функции:

- прием, обработка и отображение измерительной информации от первичных измерительных преобразователей;

- корректировка нулевых показаний и чувствительности по измерительному каналу;

- формирование выходных сигналов (аналогового и цифрового) и передача данных;

- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- автоматическая диагностика состояния газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.0772014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО

Номер версии (идентификационный номер) ПО для модификаций:

УНИКС АП-01

УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05,

УНИКС АП-06

Не ниже V1.3B

Не ниже

S1.3B.0000 202206

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2-7.

Таблица 2 - Метрологические характеристики газоанализаторов с электрохимическим сенсором (EC)

Определяемый компонент

Диапазон измерений объемной доли, %, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установ

ления

выходного сиг

нала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относи-тельной,

%

Кислород О2

от 0 до 30 %

от 0 до 10 % включ.

±5

-

15

св. 10 до 30 %

-

±5

Продолжение таблицы 2

Определяемый компонент

Диапазон измерений объемной доли, %, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установ

ления

выходного сиг

нала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относи-тельной, %

Диоксид серы

SO2

от 0 до 20 млн-1 (от 0 до 53,2)

от 0 до 4 млн-1 включ.

(от 0 до 10,64 включ.)

±15

-

45

св. 4 до 20 млн-1 (св. 10,64 до 53,2)

-

±15

от 0 до 50 млн-1 (от 0 до 133)

от 0 до 10 млн-1 включ.

(от 0 до 26,6 включ.)

±10

-

св. 10 до 50 млн-1 (св. 26,6 до 133)

-

±10

от 0 до 100 млн-1

(от 0 до 266,0)

от 0 до 20 млн-1 включ.

(от 0 до 53,2 включ.)

±10

-

св. 20 до 100 млн-1 (св. 53,2 до 266,0)

-

±10

от 0 до 2000 млн-1 (от 0 до 5320)

от 0 до 100 млн-1 включ.

(от 0 до 266 включ.)

±20

-

св. 100 до 2000 млн-1 (св. 266 до 5320)

-

±20

Оксид углерода

CO

от 0 до 500 млн-1 (от 0 до 580)

от 0 до 15 млн-1 включ.

(от 0 до 17,4 включ.)

±15

-

10

св. 15 до 500 млн-1

(св. 17,4 до 580)

-

±15

от 0 до 1000 млн-1 (от 0 до 1160)

±15

-

Аммиак NH3

от 0 до 500 млн-1 (от 0 до 355)

от 0 до 30 млн-1 включ.

(от 0 до 21,3 включ.)

±15

-

40

св. 30 до 500 млн-1

(св. 21,3 до 355)

-

±15

Продолжение таблицы 2

Определяемый компонент

Диапазон измерений объемной доли, %, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установ

ления

выходного сиг

нала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относи-тельной, %

Аммиак NH3

от 0 до 100 млн-1 (от 0 до 71,53)

от 0 до 30 млн-1 включ.

(от 0 до 21,3 включ.)

±15

-

40

св. 30 до 100 млн-1 (св. 21,3 до 71)

-

±15

от 0 до 1000 млн-1 (от 0 до 710)

от 0 до 100 млн-1 включ. (от 0 до 71 включ.)

±20

-

св. 100 до 1000 млн-1 (св. 71 до 710)

-

±20

Хлор CI2

от 0 до 10 млн-1 (от 0 до 29,5)

от 0 до 0,5 млн-1 включ. (от 0 до 1,475 включ.)

±15

-

30

св. 0,5 до 10 млн-1 (св. 1,475 до 29,5)

-

±15

от 0 до 100 млн-1 (от 0 до 147)

от 0 до 2,5 млн-1 включ. (от 0 до 3,676 включ.)

±15

-

св. 2,5 до 100 млн-1 (св. 3,676 до 147,0)

-

±15

Сероводород

H2S

от 0 до 50 млн-1 (от 0 до 71,57)

от 0 до 5 млн-1 включ.

(от 0 до 7,1 включ.)

±10

-

15

св. 5 до 50 млн-1 (св. 7,1 до 71,57)

-

±10

от 0 до 100 млн-1

(от 0 до 142,0)

от 0 до 10 млн-1 включ. (от 0 до 14,2 включ.)

±10

-

св.10 до 100 млн-1 (св. 14,2 до 142,0)

-

±10

от 0 до 200 млн-1

(от 0 до 284,0)

от 0 до 20 млн-1 включ.

(от 0 до 28,4 включ.)

±15

-

св.20 до 200 млн-1

(св. 28,4 до 284)

-

±15

Продолжение таблицы 2

Определяемый компонент

Диапазон измерений объемной доли, %, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время уста-новле-ния выходного сигнала Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона-измерений), %

относи-тельной, %

Сероводород

H2S

от 0 до 2000 млн-1 (от 0 до 2840,0)

от 0 до 200 млн-1 включ. (от 0 до 284 включ.)

±15

-

15

св. 200 до 2000 млн-1

(св. 284 до 2840,0)

-

±15

Водород H2

от 0 до 1000 млн-1 (от 0 до 80,0)

от 0 до 100 млн-1 (от 0 до 8,0 включ.)

±10

-

30

св. 100 до 1000 млн-1

(св. 8,0 до 80,0)

-

±10

от 0 до 10000 млн-

1 (от 0 до 800,0)

от 0 до 1000 млн-1 включ.

(от 0 до 80,0 включ.)

±10

-

св. 1000 до 10000 млн-1 (св. 80,0 до 800,0)

-

±10

Диоксид углерода CO2

от 0 до 2,5 %

от 0 до 0,5 % включ.

±10

-

45

св. 0,5 до 2,5 %

-

±10

от 0 до 5 %

от 0 до 0,5 % включ.

±10

-

св. 0,5 до 5 %

-

±10

Оксид азота

NO

от 0 до 50 млн-1 (от 0 до 62,5)

от 0 до 5 млн-1 включ. (от 0 до 6,25 включ.)

±20

-

20

св. 5 до 50 млн-1 (св. 6,25 до 62,5)

-

±20

от 0 до 250 млн-1

(от 0 до 312,5)

от 0 до 50 млн-1 включ. (от 0 до 62,5 включ.)

±10

-

св. 50 до 250 млн-1 (св. 62,5 до 312,5)

-

±10

Диоксид азота

NO2

от 0 до 20 млн-1 (от 0 до 38,2)

от 0 до 1 млн-1 включ. (от 0 до 1,91 включ.)

±15

-

15

св. 1 до 20 млн-1 (св. 1,91 до 38,2)

-

±15

от 0 до 200 млн-1

(от 0 до 200,0)

от 0 до 10 млн-1 включ. (от 0 до 19 включ.)

±15

-

св. 10 до 200 млн-1 (св. 19 до 200)

-

±15

Окончание таблицы 2

Определяемый компонент

Диапазон измерений объемной доли, %, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установ

ления

выходного сиг

нала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относи-тельной, %

Озон Оз

от 0 до 5 млн-1 (от 0 до 9,956)

от 0 до 1 млн-1 включ.

(от 0 до 1,99 включ.)

±20

-

40

св. 1 до 5 млн-1 (св. 1,99 до 9,956)

-

±20

Хлористый водород HCl

от 0 до 20 млн-1 (от 0 до 30,4)

от 0 до 3 млн-1 включ.

(от 0 до 4,56 включ.)

±20

-

70

св. 3 до 20 млн-1 (св. 4,56 до 30,4)

-

±20

от 0 до 30 млн-1 (от 0 до 45,6)

от 0 до 3 млн-1 включ.

(от 0 до 4,56 включ.)

±20

-

св. 3 до 30 млн-1 (св. 4,56 до 45,6)

-

±20

Метанол

CH3OH

от 0 до 30 млн-1 (от 0 до 39,9)

от 0 до 0,75 млн-1 включ.

(от 0 до 0,99 включ.)

±20

-

90

св. 0,75 до 30 млн-1 (св. 0,99 до 39,9)

-

±20

от 0 до 100 млн-1

(от 0 до 133,1)

от 0 до 5 млн-1 включ. (от 0 до 6,6 включ.)

±20

-

св. 5 до 100 млн-1 (св. 6,6 до 133,1)

-

±20

*Программное обеспечение газоанализатора позволяет отображать результаты измерений по измерительным каналам токсичных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента из единиц объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °С и 760 мм. рт. ст.

Таблица 3 - Метрологические характеристики газоанализаторов с термокаталитическим сенсором (LEL)

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Время установления выходного сигнала

Т0,9, с, не более

объемная доля, %

(% НКПР)

массовая

концентрация, мг/м3

приведенной к ВПИ (верхнему пределу диапазона измерений)

абсолютной

Метан СН4

-

от 0 до

7000 мг/м3

от 0 до 500

мг/м3

включ.

±15 %

-

10

св. 500 до 7000 мг/м3

-

±(0,15^Свх) мг/м3

от 0 до 4,4 % (от 0 до 100 % НКПР)

-

-

-

±0,22 %

(±5 %

НКПР)

Этилен С2Н4

от 0 до 1,15 % (от 0 до 50 % НКПР)

-

-

-

±0,085 %

(±5 %

НКПР)

15

Пропан С3Н8

-

от 0 до

7000 мг/м3

от 0 до 500

мг/м3

включ.

±15 %

15

св. 500 до 7000 мг/м3

-

±(0,15^Свх ) мг/м3

от 0 до 1,7 % (от 0 до 100 % НКПР)

-

-

-

±0,085 % (±5 %

НКПР)

Сумма углеводородов (Сх-Су) по пропану

-

от 0 до

3000

от 0 до 500

мг/м3

включ.

±10 %

-

св. 500 до 3000 мг/м3

-

±(0,15^Свх ) мг/м3

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

-

-

±0,085 % (±5 %

НКПР)

Сумма углеводородов (Сх-Су) по метану

от 0 до 4,4 % (от 0 до 100 % НКПР)

-

-

-

±0,13 % (±3 %

НКПР)

15

н-бутан С4Н10

от 0 до 0,7 %

(от 0 до 50 % НКПР)

-

-

-

±0,07 %

15

(±5 % НКПР)

Продолжение таблицы 3

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Время установления выходного сигнала Т0,9, с, не более

объемная доля, %

(% НКПР)

массовая

концентрация, мг/м3

приведенной к ВПИ (верхнему пределу диапазона измерений)

абсолютной

1-бутен C4H8

от 0 до 0,8 % (от 0 до 50 %

НКПР)

-

-

-

±0,08 %

(±5 %

НКПР)

15

2-метилпропан (изобутан) i-C4Hio

от 0 до 0,65 % (от 0 до 50 % НКПР)

-

-

-

±0,065 % (±5 %

НКПР)

15

н-пентан

С5Н12

от 0 до 0,55 % (от 0 до 50 % НКПР)

-

-

-

±0,055 %

(±5 %

НКПР)

15

Циклопентан

С5Н10

от 0 до 0,7 % (от 0 до 50 % НКПР)

-

-

-

±0,07 %

(±5 %

НКПР)

15

н-гексан

С6Н14

от 0 до 0,5 % (от 0 до 50 % НКПР)

-

-

-

±0,05 %

(±5 %

НКПР)

15

Циклогексан

СбН12

от 0 до 0,5 %

-

-

-

±0,05 %

15

Аммиак NH3

от 0 до 7,5 % (от 0 до 50 % НКПР)

-

-

-

±0,75 %

(±5 %

НКПР)

15

Этан С2Н6

от 0 до 1,2 % (от 0 до 50 % НКПР)

-

-

±0,12 %

(±5 %

НКПР)

15

Метанол

СНзОН

от 0 до 3,0 % (от 0 до 50 % НКПР)

-

-

-

±0,3 % (±5 %

НКПР)

15

Бензол С6Н6

от 0 до 0,6 % (от 0 до 50 % НКПР)

-

-

-

±0,06 %

(±5 %

НКПР)

15

Пропилен

С3Н6

от 0 до 1,0 % (от 0 до 50 % НКПР)

-

-

-

±0,1 % (±5 %

НКПР)

15

Этанол

С2Н5ОН

от 0 до 1,55 % (от 0 до 50 % НКПР)

-

-

-

±0,16 %

(±5 %

НКПР)

15

Окончание таблицы 3

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Время установления выходного сигнала Т0,9, с, не более

объемная доля, %

(% НКПР)

массовая

концентрация, мг/м3

приведенной к ВПИ (верхнему пределу диапазона измерений)

абсолютной

н-гептан С7Н16

от 0 до 0,425 % (от 0 до 50 % НКПР)

-

-

-

±0,042 % (±5 %

НКПР)

15

Оксид этилена

С2Н4О

от 0 до 1,3 % (от 0 до 50 %

НКПР)

-

-

-

±0,13 %

(±5 %

НКПР)

15

2-пропанон

(ацетон) C3H6O

от 0 до 1,25 % (от 0 до 50 % НКПР)

-

-

-

±0,13 %

(±5 %

НКПР)

15

Водород Н2

от 0 до 2,0 %

-

-

-

±0,2 %

15

1-октен С8Н16

от 0 до 0,45 % (от 0 до 50 % НКПР)

-

-

-

±0,045 % (±5   %

НКПР)

15

2-метилбутан

(изопентан) i-

С5Н12

от 0 до 0,65 % (от 0 до 50 % НКПР)

-

-

-

±0,065 % (±5   %

НКПР)

15

Примечания:

1)   Значения НКПР для горючих газов и паров в соответствии с

ГОСТ 31610.20-1-2020;

2) Свх - значение содержания определяемого компонента на входе газоанализатора.

Таблица 4 - Метрологические характеристики газоанализаторов с оптическим инфракрасным сенсором (IR)

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Метан СН4

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

10

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

от 0 до 100 %

(от 0 до 665405 мг/м3 )

±0,22 %

(±1 463,9 мг/м3)

Этилен С2Н4

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

10

Продолжение таблицы 4

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Пропан С3Н8

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

10

от 0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан С4Н10

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

10

от 0 до 1,4 %

(от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

10

2-метилпропан

(изобутан) i-C4Hio

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

10

н-пентан С5Н12

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

10

от 0 до 1,1 %

(от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

н-гексан С6Н14

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

10

Циклогексан С6Н12

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

10

Этан С2Н6

от 0 до 1,2 %

(от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

10

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол СН3ОН

от 0 до 3 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

10

Бензол С6Н6

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

10

Пропилен С3Н6

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

10

Этанол С2Н5ОН

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 % НКПР)

10

н-гептан С7Н16

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

10

от 0 до 0,85 %

(от 0 до 100 % НКПР)

±0,042 % (±5 % НКПР)

10

Продолжение таблицы 4

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Оксид этилена С2Н4О

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

10

Диоксид углерода СО2

от 0 до 1,5 %

±0,15 %

10

от 0 до 2,5 %

от 0 до 0,5 % включ.

±0,05 %

св 0,5 до 2,5 %

±(0,ЬСвх.) %

от 0 до 5 %

от 0 до 2,5 % включ.

±0,25 %

св 2,5 до 5 %

±(0,1- Свх.) %

2-метилпропен (изобутилен) i-C4H8

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

10

2-пропанон (ацентон ) С3Н6О

от 0 до 1,25 % (от 0 до 50 % НКПР)

(±3 % НКПР)

±0,13 %

10

Ацетилен

С2Н2

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

10

н-октан

С8Н18

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

10

от 0 до 0,8 %

(от 0 до 100 % НКПР)

±0,04 %

(±5 % НКПР)

1-бутанол

C4H9OH

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

10

1-октен

С8Н16

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 % (±5 % НКПР)

10

Метантиол (метилмеркаптан) dhSH

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

10

Этантиол (этилмеркаптан) С2Н5SH

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

10

Пары нефти1)

от 0 до 50 % НКПР

±5 % НКПР

10

от 0 до

3500 мг/м3

от 0 до 900 мг/м3 включ

± 75 мг/м3

св. 900 до 3500

мг/м3

±(0,ЬСвх.-15) мг/м3

Пары бензина^

от 0 до 50 % НКПР

±5 % НКПР

10

от 0 до

3500

3

мг/м

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500

мг/м

±(0,ЬСвх.-15) мг/м3

Окончание таблицы 4

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Пары авиационного топлива^

от 0 до 50 % НКПР

±5 % НКПР

10

0 до 3500

мг/м3

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500

мг/м3

±(0,КСвх.-15) мг/м3

Пары топлива для реактивных двигателей1)

от 0 до 50 % НКПР

±5 % НКПР

10

от 0 до 3500

мг/м3

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500

3

мг/м

±(0,КСвх.-15) мг/м3

Пары керосина1)

от 0 до 50 % НКПР

±5 % НКПР

10

от 0 до 3500

мг/м3

от 0 до 900 включ.

±75 мг/м3

св. 900 до 3500

мг/м3

±(0,КСвх.-15) мг/м3

Пары дизельного топлива^

от 0 до 50 % НКПР

±5 % НКПР

10

от 0 до 3500

мг/м3

от 0 до 900 включ.

3

±75 мг/м

св. 900 до 3500

мг/м3

±(0,КСвх.-15) мг/м3

Пары

уайт-спирита1)

от 0 до 50 % НКПР

±5 % НКПР

10

Примечания:

Свх - значение содержания определяемого компонента на входе газоанализатора.

Значения НКПР горючих газов указаны в соответствии с ГОСТ 31610.20-1-2020.

1) Для паров нефтепродуктов значения в соответствии с государственными стандартами на нефтепродукты конкретного вида.

  • - Пары нефти по ГОСТ Р 51858-2002;

  • - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

  • - Пары авиационного топлива по ГОСТ 1012-2013

  • - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

  • - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

  • - Уайт-спирит по ГОСТ 3134-78;

  • - Пары топливо для реактивных двигателей по ГОСТ 10227-86.

Таблица 5 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором (PID)

Определяемый компонент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время

установления выходного сигнала Т0,9, с, не более

приведенной к

ВПИ (верхнему пределу диапазона измерений), %

относительной, %

Бензол C6H6

от 0 до 10 (от 0 до 32,8)

от 0 до 4,6 включ. (от 0 до 15 включ.)

± 15

-

15

св. 4,6 до 10 (св. 15 до 32,8)

-

± 15

от 0 до 100 (от 0 до 325)

от 0 до 10 включ. (от 0 до 32,5 включ.)

± 15

-

св. 10 до 100 (св. 32,5 до 325)

-

± 15

от 0 до 500 (от 0 до 1625)

от 0 до 100 включ. (от 0 до 325 включ.)

± 15

-

св. 100 до 500 (св. 325 до 1625)

-

± 15

Этилбензол C8H10

от 0 до 100 (от 0 до 441)

от 0 до 10 включ. (от 0 до 44,1 включ.)

± 15

-

15

св. 10 до 100 (св. 44,1 до 441)

-

± 15

от 0 до 500 (от 0 до 2205)

от 0 до 100 включ. (от 0 до 441 включ.)

± 15

-

св. 100 до 500 (св. 441 до 2205)

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

от 0 до 40 (от 0 до 173,2)

от 0 до 6,9 включ. (от 0 до 29,9 включ.)

± 20

-

15

св. 6,9 до 40 (св. 29,9 до 173,2)

-

± 20

от 0 до 500 (от 0 до 2165)

от 0 до 100 включ. (от 0 до 433 включ.)

± 20

-

св. 100 до 500 (св. 433 до 2165)

± 20

2-пропанол (изопропанол) i-C3H7OH

от 0 до 10 (от 0 до 25)

от 0 до 4 включ. (от 0 до 10 включ.)

± 20

-

15

св. 4 до 10 (св. 10 до 25)

-

± 20

Продолжение таблицы 5

Определяемый компонент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относительной,

%

2-пропанол (изопропанол) i-C3H7OH

от 0 до 100 (от 0 до 250)

от 0 до 20 включ. (от 0 до 50 включ.)

± 20

-

св. 20 до 100 (св. 50 до 250)

-

± 20

2-метилпропен(изобу-тилен) (ЛОС по изобутилену) i-C4H8

от 0 до 10 (от 0 до 23,3)

от 0 до 2 включ. (от 0 до 4,6 включ.)

± 15

-

15

св. 2 до 10 (св. 4,6 до 23,3)

-

± 15

от 0 до 100 (от 0 до 233)

от 0 до 10 включ. (от 0 до 23,3 включ.)

± 15

-

св. 10 до 100 (св. 23,3 до 233)

-

± 15

от 0 до 1000 (от 0 до 2330)

от 0 до 100 включ. (от 0 до 233 включ.)

± 15

-

св. 100 до 1000 (св. 233 до 2330)

-

± 15

от 0 до 6000 (от 0 до 13980)

от 0 до 500 включ. (от 0 до 1165 включ.)

± 15

-

св. 500 до 6000 (св. 1165 до 13980)

-

± 15

1-бутанол C4H9OH

от 0 до 10 (от 0 до 30,8)

от 0 до 3,2 включ. (от 0 до 9,9 включ.)

± 20

-

15

св. 3,2 до 10 (св. 9,9 до 30,8)

-

± 20

от 0 до 40 (от 0 до 123,3)

от 0 до 9,7 включ. (от 0 до 29,9 включ.)

± 20

-

св. 9,7 до 40 (св. 29,9 до 123,3)

-

± 20

Диэтиламин C4H11N

от 0 до 10 (от 0 до 30,4)

от 0 до 3 включ. (от 0 до 9,1 включ.)

± 20

-

15

св. 3 до 10 (св. 9,1 до 30,4)

-

± 20

от 0 до 40 (от 0 до 121,6)

от 0 до 9,8 включ. (от 0 до 29,8 включ.)

± 20

-

св. 9,8 до 40 (св. 29,8 до 121,6)

-

± 20

Продолжение таблицы 5

Определяемый компонент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относительной, %

Фенол C6H5OH

от 0 до 3 (от 0 до 11,74)

от 0 до 0,25 включ. (от 0 до 0,98 включ.)

± 20

-

15

св. 0,25 до 3

(св. 0,98 до 11,74)

-

± 20

от 0 до 10 (от 0 до 39,1)

от 0 до 2 включ. (от 0 до 7,8 включ.)

± 20

-

св. 2 до 10 (св. 7,8 до 39,1)

-

± 20

Оксид этиленаС2Н4О

от 0 до 10 (от 0 до 18,3)

от 0 до 1,65 включ. (от 0 до 3 включ.)

± 20

-

15

св. 1,65 до 10 (св. 3 до 18,3)

-

± 20

Этантиол

(■)'гилмер1<аптан)С2Н 5S

H

от 0 до 10 (от 0 до 25,8)

от 0 до 0,4 включ. (от 0 до 1 включ.)

± 20

-

15

св. 0,4 до 10 (св. 1 до 25,8)

-

± 20

Метантиол

(метилмеркаптан)

CH3SH

от 0 до 10 (от 0 до 20)

от 0 до 0,4 включ. (от 0 до 0,8 включ.)

± 20

-

15

св. 0,4 до 10 (св. 0,8 до 20)

-

± 20

от 0 до 20 (от 0 до 40)

от 0 до 2 включ. (от 0 до 4 включ.)

± 20

-

св. 2 до 20 (св. 4 до 40)

-

± 20

Дисульфид углерода (сероуглерод) CS2

от 0 до 10 (от 0 до 31,7)

от 0 до 1 включ. (от 0 до 3,17 включ.)

± 20

-

15

св. 1 до 10 (св. 3,17 до 31,7)

-

± 20

Циклогексан

С6Н12

от 0 до 100 (от 0 до 350)

от 0 до 20 включ. (от 0 до 70 включ.)

± 20

-

15

св. 20 до 100 (св. 70 до 350)

-

± 20

1,3-бутадиен(дивинил)

С4Н6

от 0 до 500 (от 0 до 1125)

от 0 до 50 включ.

(от 0 до 112 включ.)

± 20

-

15

св. 50 до 500 (св. 112 до 1125)

-

± 20

Продолжение таблицы 5

Определяемый компонент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала

Т0,9, с, не более

приведенной к ВПИ (верхнему пределу диапазона измерений), %

относительной, %

н-гексан С,,Н ц

от 0 до 1000 (от 0 до 3584)

от 0 до 84 включ. (от 0 до 301 включ.)

± 20

-

15

св. 84 до 1000 (св. 301 до 3584)

-

± 20

н-гептан С7Н16

от 0 до 500 (от 0 до 2084)

от 0 до 50 включ. (от 0 до 208 включ.)

± 15

-

15

св. 50 до 500 (св. 208 до 2084)

-

± 15

от 0 до 2000 (от 0 до 8334)

от 0 до 100 включ. (от 0 до 416 включ.)

± 15

-

св. 100 до 2000 (св. 416 до 8334)

-

± 15

2-метилпропан (изобутан) i-C4Hw

от 0 до 1000 (от 0 до 2417)

от 0 до 100 включ. (от 0 до 241 включ.)

± 15

-

15

св. 100 до 1000 (св. 241 до 2417)

-

± 15

2-метил-1 -пропанол (изобутанол) i-C4H9OH

от 0 до 20 (от 0 до 61,6)

от 0 до 3 включ. (от 0 до 9,2 включ.)

± 20

-

15

св. 3 до 20 (св. 9,2 до 61,6)

-

± 20

Пары нефти1) (по изобутилену i-C4H8)

от 0 до 3500

от 0 до 300 включ.

± 15

-

15

св. 300 до 3500

-

± 15

Пары бензина^ (по изобутилену i-C4H8)

от 0 до 3500

от 0 до 100 включ.

± 15

-

15

св. 100 до 3500

-

± 15

Пары авиационного топлива1) (по изобутилену i-C4Hs)

от 0 до 3500

от 0 до 300 включ.

± 15

-

15

св. 300 до 3500

-

± 15

Пары топлива для реактивных двигателей1) (по изобутилену i-C4H8)

от 0 до 300

± 15

-

15

Окончание таблицы 5

Определяемый компонент

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала

Т0,9, с, не более

приведенной к

ВПИ

(верхнему пределу

диапазона измерений), %

относительной,

%

Пары керосина1) (по изобутилену i-C4H8)

от 0 до 3500

от 0 до 300 включ.

± 15

-

15

св. 300 до 3500

-

± 15

Пары дизельного топлива1)

(по изобутилену i-C4H8)

от 0 до 300

± 15

-

15

Пары уайт-спирита^ (по изобутилену i-C4H8)

от 0 до 3500

от 0 до 300 включ.

± 15

-

15

св. 300 до 3500

-

± 15

Сумма углеводородов

С210 (по изобутилену)

от 0 до 3500

от 0 до 300 включ.

± 25

-

15

св. 300 до 3500

-

± 25

Примечания:

1) Для паров нефтепродуктов значения в соответствии с государственными стандартами на нефтепродукты конкретного вида.

  • - Пары нефти по ГОСТ Р 51858-2002;

  • - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

  • - Пары авиационного топлива по ГОСТ 1012-2013;

  • - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

  • - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

  • - Уайт-спирит по ГОСТ 3134-78;

- Пары топливо для реактивных двигателей по ГОСТ 10227-86.

Таблица 6 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от - 40 °С до +15 °С включ. и св. +25 °С до + 60 °С на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,5

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не более

1

Интервал времени непрерывной работы без подзарядки аккумулятора при нормальных условиях, ч, не менее

С фотоионизационным сенсором

12

С термокаталитическим, оптическим сенсором

20

С электрохимическим сенсором

200

Напряжение питания, В

3,7

Габаритные размеры (ДхШхВ), мм, не более:

УНИКС АП-01

109x64x30

УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05,

УНИКС АП-06

171x95x43

Масса, кг, не более:

УНИКС АП-01

0,25

УНИКС АП-02, УНИКС АП-03, УНИКС АП-04, УНИКС АП-05, УНИКС АП-06

0,40

Условия эксплуатации:

- температура окружающего воздуха, °С

от - 40 до + 60

- относительная влажность (без образования конденсата), %

от 0 до 95

- атмосферное давление, кПа

от 84 до 130

Маркировка взрывозащиты:

УНИКС АП-01, УНИКС АП-02, УНИКС АП-03, УНИКС АП-04,

PO Ex da ia I Ma X/

УНИКС АП-05, УНИКС АП-06 (с термокаталитическим сенсором)

0Ex da ia IIC T3 Ga X

УНИКС АП-01, УНИКС АП-02, УНИКС АП-03, УНИКС АП-04,

PO Ex ia I Ma X/

УНИКС АП-05, УНИКС АП-06 (без термокаталитического сенсора)

0Ex ia IIC T3 Ga X

Защита от внешних воздействий по ГОСТ 14254-2015

IP67

Средняя наработка до отказа, ч, не менее

30000

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на идентификационную табличку, наклеенную на заднюю панель газоанализаторов.

Комплектность средства измерений

Таблица 8 - Комплектность газоанализаторов

Наименование

Обозначение

Количество, шт.

Газоанализатор портативный

УНИКС АП

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Упаковка

-

1 экз.

Внешнее устройство отбора пробы 1)

-

1 шт.

1) Поставляется опционально

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Методы измерений» документов «Портативный многоканальный газоанализатор УНИКС АП-01. Руководство по эксплуатации», «Портативный многоканальный газоанализатор УНИКС АП 02-06. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ТУ 26.51.53-001-26285595-2022 Газоанализаторы портативные серии УНИКС АП. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Торговый дом «Уником-Сервис» (ООО «Торговый дом «Уником-Сервис»)

ИНН 6684009916

Юридический адрес: 623150, Свердловская обл., г. Первоуральск, пос. Билимбай, ул. Ленина, д. 84, лит. 7А

Телефон +7 (3439) 66-87-10, 66-88-40

E-mail: info@gasdetektor.ru

Web-сайт: https://gasdetektor.ru/

Изготовитель

Общество с ограниченной ответственностью «Торговый дом «Уником-Сервис» (ООО «Торговый дом «Уником-Сервис»)

ИНН 6684009916

Адрес: 623150, Свердловская обл., г. Первоуральск, пос. Билимбай, ул. Ленина, д. 84, лит. 7А

Телефон +7 (3439) 66-87-10, 66-88-40

E-mail: info@gasdetektor.ru

Web-сайт: https://gasdetektor.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ    ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
