МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО        _

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 февраля 2020 г.

ПРИКАЗ

№    415

Москва          »

О переоформлении свидетельства № 73864 об утверждении типа средств измерений «Датчики давления VPRT (F)» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы Mazda Motor Corporation (Япония) от 30 октября 2019 г. № 0065 приказываю:

  • 1. Внести изменения в описание типа датчиков давления VPRT (F), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 75009-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

  • 2. Установить поверку датчиков давления VPRT (F) по документу МП-13 8/10-2019 «Датчики давления VPRT (F). Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 30 октября 2019 г.

  • 3. Переоформить свидетельство № 73864 об утверждении типа датчиков давления VPRT (F), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 75009-19, в связи с изменением документа на поверку.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии

с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ElB07EOFBeOEA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 05.11.2020

\/




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «26» февраля 2020 г. № 415

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления VPRT (F) Назначение средства измерений

Датчики давления VPRT (далее - датчики) предназначены для измерений избыточного давления газов, паров и жидкостей. Датчик применяются в системах автоматического контроля, регулирования и управления технологическими процессами.

Описание средства измерений

Принцип действия датчика основан на использовании зависимости упругой деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в унифицированный электрический выходной сигнал напряжения постоянного тока.

Конструктивно датчик выполнен в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.

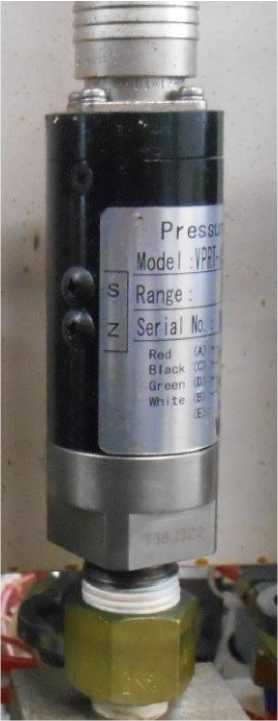

Общий вид датчика давления VPRT (F) приведен на рисунке 1. Пломбирование датчика не предусмотрено.

Приказ Росстандарта №415 от 26.02.2020, https://oei-analitika.ru

Рисунок 1 - Общий вид датчиков

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики датчиков приведены в

таблицах 1-2.

Таблица 1 - Основные метрологические характеристики датчиков

Наименование характеристики

Величина

Нижний предел измерений, МПа

0

Верхний предел измерений:

- избыточного давления, МПа

0,5

Предельные допустимые перегрузки, МПа

1,25

Пределы допускаемой приведенной погрешности к верхнему пределу измерений, %

±0,3

Вариация выходного сигнала, не более, %

±0,3

Диапазон выходного сигнала напряжения постоянного тока, В

от 0 до 10

Таблица 2 - Основные технические характеристики датчиков

Наименование характеристики

Величина

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность при температуре окружающего воздуха без конденсации влаги, %

  • - атмосферное давление, кПа

от +15 до +25 до 80

от 84 до 106,7

Напряжение питания постоянного тока, В

от 21,6 до 26,4

Потребляемая мощность, Вт, не более

6

Степень защиты от воздействий окружающей среды

IP 56

Габаритные размеры, мм, не более

30x107

Резьба для присоединения к источнику давления:

R3/8

Масса, кг, не более

0,2

Средний срок службы, менее, лет, не менее

10

Знак утверждения типа

наносится на корпус датчика наклейкой, на эксплуатационную документацию - типографским способом.

Комплектность средства измерений

Комплектность датчиков приведена в таблице 3.

Таблица 3 - Комплектность датчиков

Наименование

Обозначение

Количество

Датчик давления VPRT (F)

-

1 шт.

Методика поверки

МП-0138/10-2019

1 экз.

Паспорт

VPRT.001.nC

1 экз.

Руководство по эксплуатации

VPRT.C)C).C)C)2.Ir)

1 экз.

Поверка

осуществляется по документу МП-138/10-2019 «Датчики давления VPRT (F). Методика поверки», утвержденному «30» октября 2019 г. ООО «ПРОММАШ ТЕСТ»

Основные средства поверки:

- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к датчикам давления VPRT (F)

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP) Техническая документация изготовителя VALCOM CO., LTD., Япония

Изготовитель

Фирма «VALCOM CO., LTD.», Япония

Адрес: 3-7-25 Minowa, Toyonaka-city, Osaka, Japan 560-0035

Тел. +81-6-6857-1838

Факс: +81-6-6857-1838

E-mail: info@valcom.co.jp

Web-сайт:www.valcom.co.jp

Заявитель

Фирма Mazda Motor Corporation, Япония

Адрес: 3-1 Shinchi, Fuchu-cho,Aki-gun, Hiroshima 730-8670 Japan

Тел. +81(0)82-282-1111

Факс: +81(0)82-287-5165

E-mail: furuya.s@mazda.co.jp

Web-сайт: www.mazda.co.jp

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17. Тел. +7 (495) 775-48-45

E-mail: info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

А.В. Кулешов

«26» февраля 2020 г.
