МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»____________ 2024 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2024 г. № 624

Лист № 1 Регистрационный № 71508-18                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П»

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее - комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного

с национальной шкалой времени Российской Федерации UTC (SU).

Комплекс обеспечивает фиксацию времени и изображения транспортных средств (ТС), при нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и записи текущего момента времени в сохраняемые фотовидеокадры с дальнейшей передачей на удаленный сервер обработки нарушений правил дорожного движения.

Функционально комплекс состоит из центрального модуля, который является основным элементом комплекса, распознающих и обзорных видеокамер, ИК прожекторов. Комплекс имеет два варианта исполнения: «Локальный» и «ЦОД».

Конструктивно центральный модуль варианта исполнения «Локальный» представляет собой пыле-влагозащищенный подогреваемый корпус в котором размещается сервер с предустановленным программным обеспечением (ПО) TrafficScannerP для сбора и локальной обработки информационных потоков от камер, сетевой коммутатор, GLONASS/GPS приемник, 3G/4G модем связи (опционально). Центральный модуль варианта исполнения «ЦОД» представляет собой пыле-влагозащищенный подогреваемый корпус, в котором размещается сетевой коммутатор и блоки питания, опционально - маршрутизатор. Сервер варианта исполнения «ЦОД» размещается в специализированном центре обработки данных. В этом варианте для синхронизации времени используется внешний NTP-сервер.

Видеокамеры обзорные обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.

Видеокамеры распознающие устанавливаются совместно с ИК-прожекторами на высоте от 5 до 10 м по ходу движения и на расстоянии от 20 до 80 м до зоны распознавания и предназначены для фиксации ГРЗ ТС.

Комплексы предназначены для работы при стационарном расположении.

Внешний вид центрального модуля комплексов в вариантах исполнения «Локальный» и «ЦОД» с указанием места нанесения заводского/серийного номера комплексов приведен

на рисунке 1, место пломбирования комплексов приведено на рисунке 2, сервер варианта исполнения «ЦОД» с местами нанесения знака утверждения типа и пломбировки представлен на рисунке 3, внешний вид распознающей/обзорной видеокамеры с установленным ИК-прожектором на рисунке 4.

Место нанесения заводского/серийного номера комплексов: на внутренней стороне дверцы корпуса центрального модуля

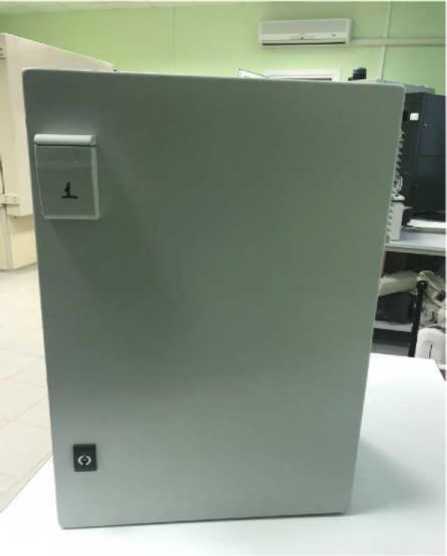

Рисунок 1 - Внешний вид центрального модуля:вариант исполнения «Локальный» и «ЦОД»

Заводской/серийный номер комплексов наносится на этикетку, выполненную типографским способом, расположенную на внутренней стороне дверцы корпуса центрального модуля комплексов. Формат обозначения заводского/серийного номера цифровой.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Рисунок 2 - Место пломбирования комплексов

Места

пломбирования

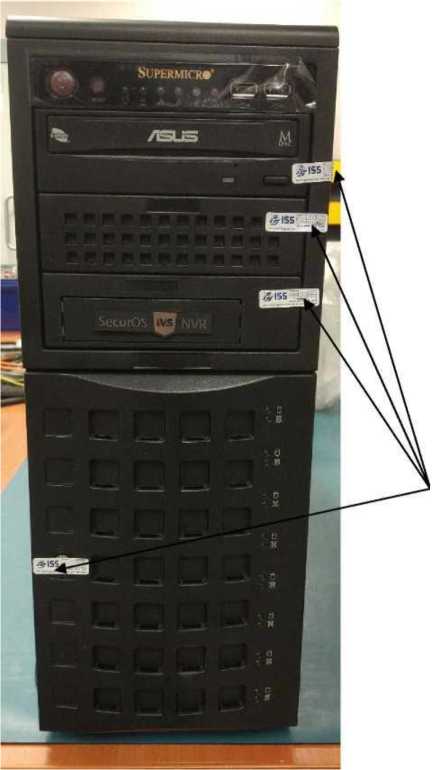

Рисунок 3 - Внешний вид сервера SecurOS-IVS-NVR-AUTO-PRO-6 комплекса в варианте исполнения «ЦОД» с местами пломбирования сервера

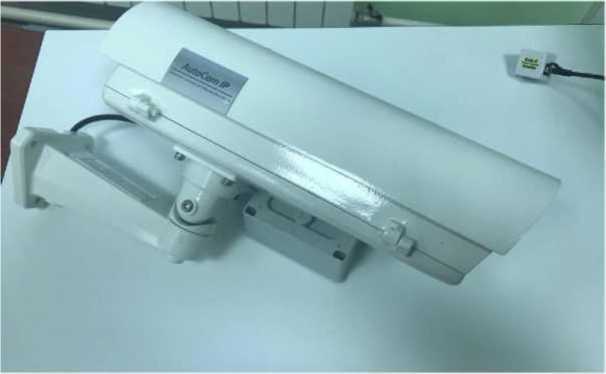

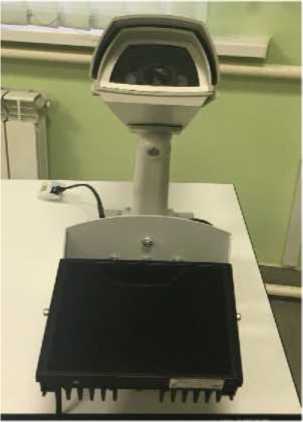

Рисунок 4 - Внешний вид обзорной/распознающей камеры SecurOS IVS AutoCam-IP Full

с установленным ИК-прожектором DL252-850-15

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным в комплексы программным обеспечением (ПО), входит:

а) предварительная настройка модулей фотофиксации перед работой;

б) управление видеокамерой, получение видеоизображения зоны контроля;

в) контроль работы комплекса (функции самотестирования и обнаружения сбоев);

г) формирование файлов с информацией о нарушении ПДД;

д) временное хранение полученных в результате работы комплекса данных;

е) передача собранных данных на внешние устройства.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус центрального модуля комплекса с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность поставки комплексов

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» документа 4278-008-63796276-2017 РЭ «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П». Руководство по эксплуатации».

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»;

4278-008-63796276-2017 ТУ «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П». Технические условия».

Общество с ограниченной ответственностью «ИСС-Интегратор» (ООО «ИСС-Интегратор»)

ИНН 7743760773

Юридический адрес: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Адрес места осуществления деятельности: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Тел./факс: +7(495) 766-60-95

Web-сайт: www.iss-integrator.ru

E-mail: info@iss-integrator.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2024 г. № 624

Лист № 1 Регистрационный № 71874-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2»

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС), измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC (SU).

Конструктивно комплексы состоят из блоков радиолокационных, типов UMRR или DR500S, видеокамер высокого разрешения (видеокамеры) и блока управления.

Блок радиолокационный измеряет скорость движения ТС по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера).

Видеокамеры осуществляют видеосъемку потока ТС в контрольных зонах. Каждая видеокамера располагаются в термокожухе для установки видеокамер стандартного исполнения с подогревателями и вентилятором, класса защиты IP66 (влаго- и пылезащитное исполнение).

В блоке управления расположены:

• - ГЛОНАСС/GPS приемник;

• - промышленный компьютер (ПК) с предустановленным специализированным программным обеспечением (специализированное ПО TrafficScannerK2);

• - источник бесперебойного питания;

• - системы защиты электропитания, вентиляции и подогрева.

Все элементы блока управления расположены в термошкафе, конструкция которого обеспечивает поддержания заданного температурного режима класса защиты IP56.

Комплекс выполняет сбор информации по локальной линии связи от радиолокационных блоков, видеокамер, ГЛОНАСС/GPS приемника и с контроллеров светофорной сигнализации, определяет и фиксирует превышение ТС установленного скоростного режима, фиксирует проезд ТС на запрещающий сигнал светофора и (или) невыполнение требований об остановке перед стоп-линией при запрещающем сигнале светофора, фиксирует нарушение правил парковки, фиксирует движение ТС во встречном направлении и (или) движение ТС по полосе для маршрутных ТС и (или) в запрещенном направлении.

Данные о фиксации ТС представляются в едином электронном файле, включающем:

• - измеренную скорость движения ТС;

• - фотографию ТС с отображением государственных регистрационных знаков;

• - сведения о местоположении оборудования, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги;

• - информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью.

Комплексы эксплуатируются в полностью автоматическом режиме.

Комплексы устанавливаются над проезжей частью. Блоки радиолокационные закрепляются при помощи кронштейнов. Видеокамеры закрепляются при помощи стационарных или PTZ кронштейнов.

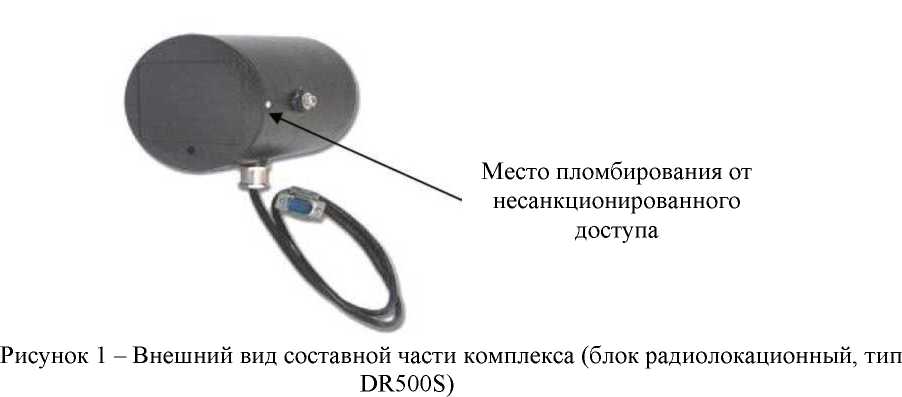

Внешний вид составных частей комплексов, обозначение места для размещения знака утверждения типа, места нанесения заводской/серийный номер комплексов и мест пломбирования от несанкционированного доступа представлены на рисунках 1 - 5.

Место пломбирования от несанкционированного доступа

Место маркировки

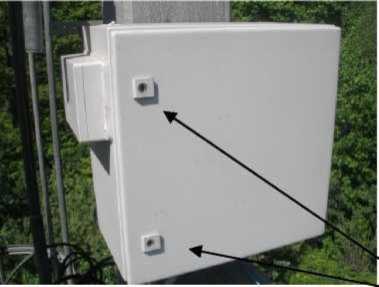

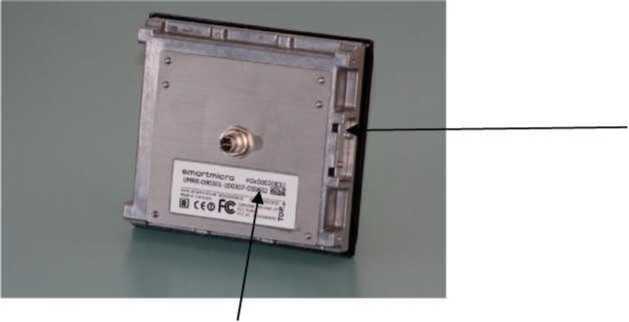

Рисунок 2 - Внешний вид составной части комплекса (блок радиолокационный, тип UMRR)

Место пломбирования от несанкционированного доступа

Место маркировки

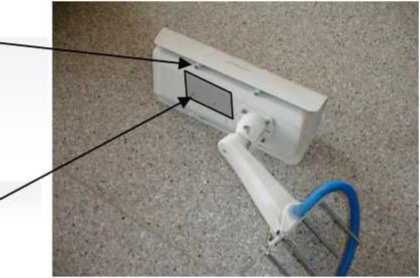

Рисунок 3 - Внешний вид камер АвтокамПро/АвтокамЛайт

• 1 - место нанесения знака утверждения типа и заводского/серийного номера комплексов

• 2 - ГЛОНАСС/GPS приемник

• 3 - источник бесперебойного питания

• 4 - ПК

• 5 - системы защиты электропитания, вентиляции и подогрева

• 6 - место пломбирования блока управления от несанкционированного доступа

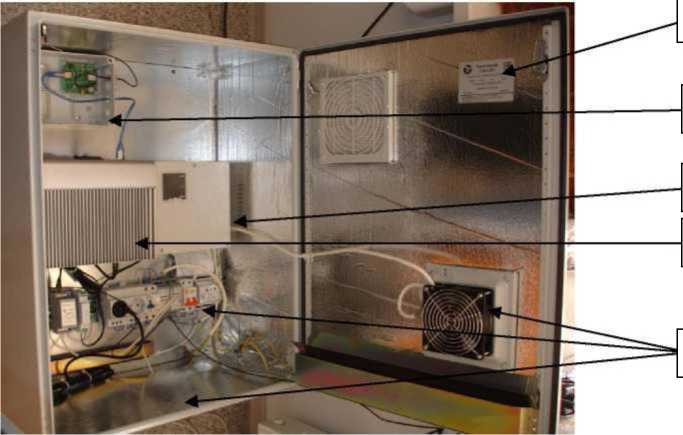

Рисунок 4 - Внешний вид термошкафа с элементами блока управления (крышка ГЛОНАСС/GPS приемника временно снята)

Заводской/серийный номер комплексов наносится на этикетку, выполненную типографским способом, расположенную на внутренней стороне дверцы корпуса центрального модуля комплексов. Формат обозначения заводского/серийного номера цифровой.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

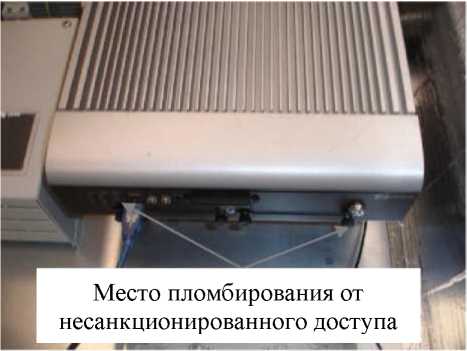

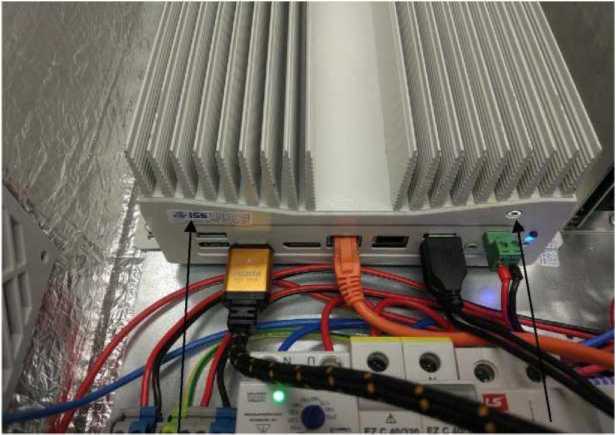

Рисунок 5 - Внешний вид ПК

Комплексы имеют специализированное ПО TrafficScanerK2, которое поставляется предустановленным в ПК блока управления.

Метрологически значимые модули специализированного ПО TrafficScanerK2: модуль сопоставления данных, модуль определения скорости движения ТС, модуль формирования изображения нарушения и временных меток.

Идентификационные данные (признаки) метрологически значимого ПО комплекса приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные (признаки) метрологически значимого ПО для модуля сопоставления данных

Таблица 2 - Идентификационные данные (признаки) метрологически значимого ПО для модуля определения скорости движения ТС

Таблица 3 - Идентификационные данные (признаки) метрологически значимого ПО для модуля формирования изображения нарушения и временных меток

Защита ПО комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на фирменный шильдик, расположенный на внутренней стороне дверцы корпуса блока управления комплекса, и на титульный лист документа 4278-010-63796276-2018 ФО «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-К2». Формуляр» методом компьютерной графики.

Таблица 6 - Комплектность поставки

приведены в разделе 2 «Использование по назначению» документа 4278-010-63796276-2018 РЭ

«Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2». Руководство по эксплуатации»

4278-010-63796276-2018 ТУ «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-

К2». Технические условия».

Общество с ограниченной ответственностью «ИСС-Интегратор» (ООО «ИСС-Интегратор»)

ИНН 7743760773

Юридический адрес: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Адрес места осуществления деятельности: 123423, г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники, ул. Мневники, д. 17, эт./помещ. 1/1

Тел./факс: +7(495) 766-60-95

Web-сайт: www.iss-integrator.ru

E-mail: info@iss-integrator.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» марта 2024 г. № 624

Лист № 1

Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительно-управляющие на основе программно - технического комплекса «Каскад-САУ»

Системы измерительно-управляющие на основе программно-технического комплекса «Каскад-САУ» (далее - системы), предназначены для измерения физических величин (давление, перепад давления, температура, уровень жидких сред, напряжение, сила тока, расход жидких и газообразных сред, количество тепловой и электрической энергии, вибрация, концентрация газа) с помощью датчиков, установленных на технологическом оборудовании, регистрации и обработки результатов измерений, формирования команд и воздействий на объекты управления и регулирования.

Система является проектно-компонуемым изделием. Конкретное исполнение системы (количество и типы измерительных каналов, алгоритмы обработки, конструктивное исполнение) определяется рабочим проектом на систему.

Система имеет архитектуру до трех уровней иерархии:

а) на нижнем уровне - датчики измерения физических величин, сигнализаторы;

б) на среднем уровне - контролируемые пункты (КП), предназначенные для измерения и контроля параметров технологического процесса по сигналам от датчиков, осуществляющие обработку, отображение и хранение информации, вычисление расчетных параметров, выдачу сигналов регулирования и управления технологическим процессом по заданным алгоритмам. КП обеспечивают передачу информации по контролируемым параметрам технологического процесса в другие КП или на верхний уровень. КП содержит технологический контроллер производства ООО НТО «Терси» (состоит из блока процессорного и блоков ввода-вывода, счетчиков импульсов, широтно-импульсного управления), систему питания, оборудование связи с верхним уровнем, клеммные наборы, барьеры искрозащиты, блоки ручного управления и встроенную систему отображения. Оборудование КП размещается в шкафах напольного или настенного исполнения;

в) на верхнем уровне:

• - серверы, предназначенные для хранения программной конфигурации системы, статических массивов базы данных, ретроспективной информации о параметрах технологического процесса, обеспечения связи и заданного регламента взаимодействия оборудования верхнего уровня с КП;

• - автоматизированные рабочие места (АРМ), предназначенные для отображения измеряемых, контролируемых и расчетных параметров технологического процесса, а также дистанционного регулирования и управления технологическим процессом;

• - оборудование цифровых сетей связи - компьютерные сетевые устройства обработки сигналов: коммутации, преобразования, маршрутизации, передачи «D-Link», «MOXA», «ZyXEL», «3Com»;

• - оборудование бесперебойного питания - источники бесперебойного питания с комплектующими «Alpha Technologies Ltd.», «POWERWARE», «American Power Conversion», «TRACO ELECTRONIC AG».

Для реализации необходимых функций на среднем и верхнем уровнях системы применяется программное обеспечение «Каскад-САУ».

Заводской номер наносится любым технологическим способом на пластиковую табличку, закрепленную сверху слева на внешней стороне передней дверцы шкафа.

Внешний вид системы приведен на рисунках 1 и 2.

Рисунок 1 - Структурная схема системы измерительно-управляющией на основе программно-технического комплекса «Каскад-САУ»

Места запирания оборудования с по зможиостью оп.томбиропания

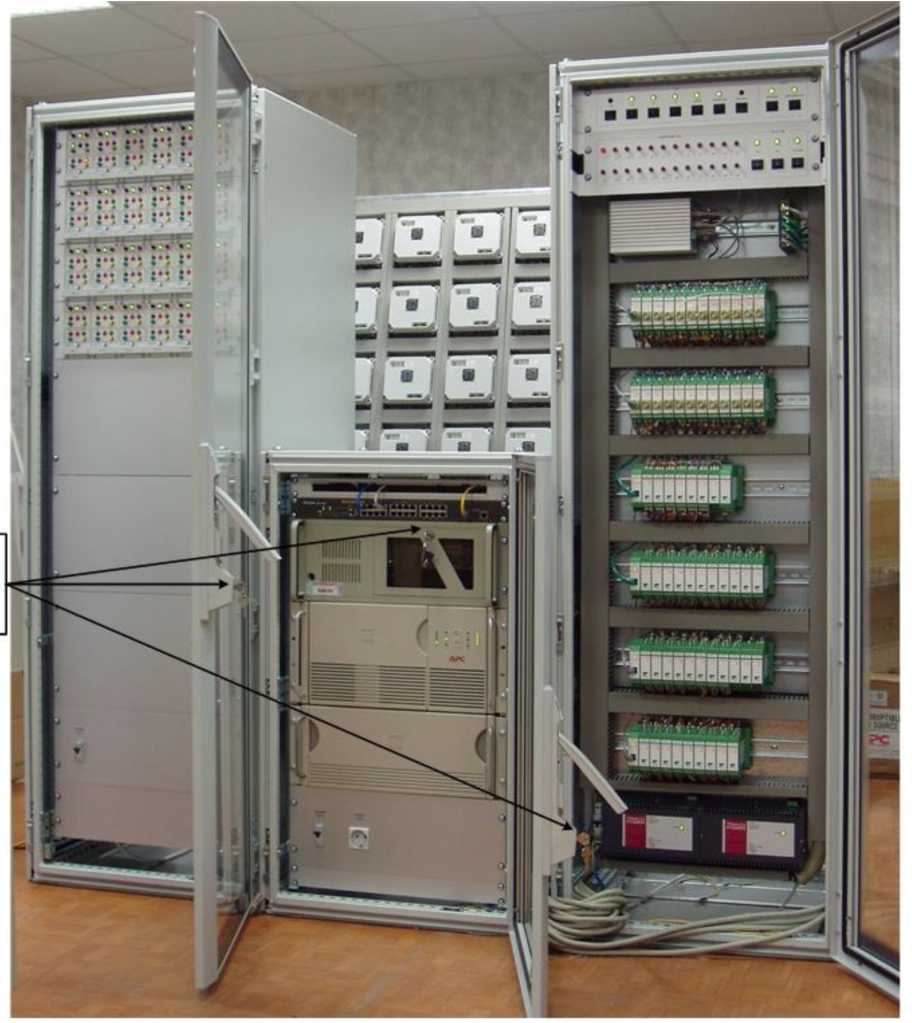

Рисунок 2 - Вариант исполнения системы измерительно-управляющией на основе программно-технического комплекса «Каскад-САУ»

Программное обеспечение представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение обеспечивает работу системы на контроллерах, рабочих местах оператора и инженера, архивных и конфигурационных серверах, связь между узлами системы, связь с вышестоящими системами сбора данных и управления, отвечает за сбор и хранение архивной информации, резервное копирование и восстановление данных.

Программное обеспечение системы имеет структуру автономного программного обеспечения.

Программное обеспечение системы относится к метрологически значимой части программного обеспечения.

Уровень защиты программного обеспечения системы от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».

Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в системе предусмотрено:

• - защита с помощью паролей;

• -  разделение уровней доступа для различных пользователей;

• -  регистрация событий в системном журнале;

• - формирование архива действий пользователей;

• - формирование архива изменений конфигурации;

• -  наличие антивирусного программного обеспечения;

• -  наличие функций резервного копирования и восстановления данных.

Блоки с установленным программным обеспечением находятся в запирающемся шкафу (шкафах) (рисунок 2), что исключает возможность физического воздействия на программное обеспечение с использованием внешних носителей информации.

Для поддержания единого астрономического системного времени в системе используются выделенные серверы времени, сигналы от GPS приемников.

Система обеспечивает измерение физических величин (давление, перепад давления, температура, уровень жидких сред, напряжение, сила тока, расход жидких и газообразных сред, количество и мощность тепловой и электрической энергии, параметры вибрации, концентрация газа) с помощью датчиков, установленных на технологическом оборудовании, а также регистрацию и обработку результатов измерений.

Пределы допускаемой основной приведенной погрешности каналов измерения физических величин, включающих датчики с выходом в виде сигнала постоянного тока с диапазоном от 0 до 20 мА, от 0 до 5 мА, от 4 до 20 мА, или постоянного напряжения с диапазонами от 0 до 5 В, от 0 до 10 В соответствуют приведенным в таблице 2.

Таблица 2

Пределы допускаемой основной приведенной погрешности каналов измерения физических величин с помощью датчиков с токовым выходом и выходом напряжения, без учета погрешности датчика ±0,15 % (без барьера искрозащиты в составе канала) и ±0,20 % (с барьером искрозащиты в составе канала).

Пределы допускаемой дополнительной приведенной погрешности каналов измерения физических величин с помощью датчиков с токовым выходом и выходом напряжения, при изменении температуры окружающей среды, определяются суммарной дополнительной погрешностью датчика и барьера искрозащиты.

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопреобразователей сопротивления с характеристиками по ГОСТ 6651-94 (по требованию заказчика), с учетом погрешности датчиков, в диапазоне рабочих условий, соответствуют приведенным в таблице 3.

Таблица 3

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопреобразователей сопротивления с характеристиками по ГОСТ Р 8.625-2006, с учетом погрешности датчиков, в диапазоне рабочих условий, соответствуют приведенным в таблице 4.

Таблица 4

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопреобразователей сопротивления, без учета погрешности датчиков ±0,1 % (без барьера искрозащиты в составе канала).

Пределы допускаемой основной приведенной погрешности каналов измерения температуры с помощью термопреобразователей сопротивления, без учета погрешности датчиков ±0,16 % (с барьером искрозащиты в составе канала).

Пределы допускаемой дополнительной приведенной погрешности каналов измерения температуры с помощью термопреобразователей сопротивления, содержащих барьеры искрозащиты, при изменении температуры окружающей среды, определяются дополнительной погрешностью барьера искрозащиты.

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопар, с учетом погрешности датчиков и канала компенсации холодного спая, в диапазоне рабочих условий, соответствуют приведенным в таблице 5.

Таблица 5

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопар, без учета погрешности датчиков ±0,1 % (без барьера искрозащиты в составе канала).

Пределы допускаемой приведенной погрешности каналов измерения температуры с помощью термопар, без учета погрешности датчиков ±0,16 % (с барьером искрозащиты в составе канала).

Пределы допускаемой дополнительной приведенной погрешности каналов измерения температуры, содержащих барьеры искрозащиты, при изменении температуры окружающей среды, определяются дополнительной погрешностью барьера искрозащиты.

Система по измерительным каналам обеспечивает прием, регистрацию и обработку импульсных сигналов от датчиков типа «сухой контакт» или «открытый коллектор» со следующими характеристиками сигналов: максимальная частота следования 25 Гц, минимальная длительность 20 мс.

Пределы допускаемых относительных погрешностей каналов системы, включающих счетчики электроэнергии, расхода жидких и газообразных сред, с импульсным выходом, определяются погрешностью применяемых счетчиков.

Система обеспечивает вычисление расхода и объема природного газа на узлах учета с использованием турбинных, ротационных и вихревых счетчиков, имеющих импульсный выход, в соответствии с ГОСТ Р 8.740-2011, и на узлах учета с помощью сужающих устройств по ГОСТ 8.586.5-2005. Пределы допускаемой относительной погрешности вычисления расхода и объема природного газа ±0,15 %.

Система по каналам регулирования обеспечивает выдачу управляющих непрерывных электрических сигналов постоянного тока на регулируемые устройства объекта управления. Диапазон установки выходного тока (при максимально допустимом сопротивлении нагрузки 1 кОм) от 4 до 20 мА.

Пределы допускаемой приведенной погрешности каналов регулирования без барьеров искрозащиты при задании аналогового сигнала постоянного тока ±0,2 %.

Пределы основной допускаемой приведенной погрешности каналов регулирования, содержащих барьеры искрозащиты, при задании аналогового сигнала постоянного тока ±0,25 %.

Пределы допускаемой дополнительной приведенной погрешности каналов регулирования, содержащих барьеры искрозащиты, при изменении температуры окружающей среды, определяются дополнительной погрешностью барьера искрозащиты.

Система по каналам импульсного регулирования обеспечивает выдачу сигналов широтно-импульсного управления на регулируемые устройства объекта управления. Диапазон задания длительности импульса сигнала широтно-импульсного управления от 10 до 2500 мс с дискретностью 10 мс для КП ГУКН.421447.004 и от 4 до 500 мс с дискретностью 2 мс для КП ГУКН.421447.001.

Амплитуда импульса сигнала широтно-импульсного управления (ШИУ) (24 ± 1,0) В.

Пределы допускаемой абсолютной погрешности каналов регулирования при задании длительности импульса сигнала широтно-импульсного управления в диапазоне рабочих условий ± (2+ 0,02^Тимп) мс, где Тимп - длительность импульса ШИУ, мс.

Система по каналам сигнализации обеспечивает прием, регистрацию и обработку дискретных входных сигналов от установленных на объекте управления сигнализаторов типа «сухой контакт» и сигнализаторов со следующими характеристиками выходных сигналов: напряжение переменного тока от 187 до 250 В; напряжение постоянного тока от 21,5 до 26,5 В.

Система по каналам управления обеспечивает коммутацию внешних источников питания на исполнительные устройства объекта управления (дискретные управляющие сигналы) со следующими характеристиками:

• - максимальное напряжение переменного тока 250 В, максимальная сила тока 5 А;

• - максимальное напряжение постоянного тока 60 В, максимальная сила тока 5 А.

Рабочие условия эксплуатации компонентов систем:

• - для датчиков - согласно эксплуатационной документации изготовителей датчиков;

• - для КП исполнения «0» - температура окружающей среды в диапазоне от 0 до 50 °С и относительная влажность воздуха до 80 % при 35 °С и более низких температурах без конденсации влаги, для КП исполнения «1» - температура окружающей среды в диапазоне от минус 40 °С до плюс 50 °С и относительная влажность воздуха до 95 % при плюс 35 °С и более низких температурах без конденсации влаги;

• - для оборудования верхнего уровня - температура окружающей среды в диапазоне от 10 до 30 °С и относительная влажность воздуха от 30 до 80 %.

+10 % Питание системы осуществляется от сети переменного тока напряжением 220 ^{-15 %} В, частотой (50 ± 1) Гц.

Мощность, потребляемая КП при номинальном напряжении питания, не более 1,5 кВ^А.

Мощность, потребляемая АРМ и серверами при номинальном напряжении питания, не более 2,5 кВ^А.

Длительность работы системы от ИБП составляет не менее 30 мин.

Габаритные размеры компонентов системы не более:

• - АРМ оператора 600х1000х1000 мм;

• - КП напольного исполнения 650х900х2000 мм;

• - КП навесного исполнения 600х400х700 мм;

• - серверы (в шкафу) 650х900х2000 мм. Масса компонентов системы не более:

• - АРМ оператора - 40 кг;

• - КП напольного исполнения 320 кг;

• - КП навесного исполнения 40 кг;

• - сервер (в шкафу) - 250 кг.

КП устойчив к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,15 мм, группа исполнения N1 по ГОСТ Р 52931-2008.

По степени защиты от проникновения воды и пыли, твердых частиц КП соответствует группе не ниже IP54 по ГОСТ 14254-96, компоненты верхнего уровня соответствуют группе не ниже IP20 по ГОСТ 14254-96.

Система сохраняет свои технические характеристики при воздействии переменных магнитных полей сетевой частоты с напряженностью до 40 А/м.

Срок службы системы составляет 10 лет.

Время восстановления работоспособности системы не более одного часа при наличии ЗИП.

Гамма процентный срок сохраняемости компонентов системы не менее пяти лет для отапливаемых хранилищ при у = 90 %.

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Примечание: * - тип и количество определяется заказной спецификацией на систему.

Сведения приведены в руководстве по эксплуатации ГУКН 421457.002 РЭ.

Нормативные и технические документы, устанавливающие требования к системам измерительно-управляющим на основе программно-технического комплекса «Каскад-САУ»

ГУКН 421457.002ТУ «Системы измерительно-управляющие на основе программнотехнического комплекса «Каскад-САУ». Технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Общество с ограниченной ответственностью Научно-техническое общество «Терси» (ООО НТО «Терси»)

Юридический адрес: 607188, Нижегородская обл., г. Саров, ш. Южное, д. 12, стр. 1 Почтовый адрес: 607188, Нижегородская обл., г. Саров, а/я 112

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел.: (831) 428-78-78, факс: (831) 428-57-48

E-mail: mail@nncsm.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
