ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции погодные автоматические AWS310 (далее - станции AWS310) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, температуры воды/льда, относительной влажности воздуха, объёмного относительного содержания воды в грунте (влажности почвы), скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков, энергетической освещенности, продолжительности солнечного сияния, уровня воды (гидростатического давления), высоты снежного покрова.

Принцип действия станций AWS310 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и п ередаются по линиям связи в центральную систему, где результаты измерений обрабатываются, отображаются на дисплее метеостанции, регистрируются и архивируются.

Конструктивно станции AWS310 построены по модульному принципу. Станции AWS310 состоят из модуля измерительного, модуля центральной системы, модуля электропитания, линий связи и вспомогательного оборудования.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (таблица 1) и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к одной или нескольким метеорологическиим мачтам. Осадкомер размещен на отдельной стойке рядом с метеорологической мачтой.

Измерители влажности и температуры НМР155 и HMP110 (далее - измерители) имеют сенсоры влажности ёмкостного типа, платиновые сенсоры температуры Pt100.

Принцип действия термометров сопротивления DTS12G/W основан на свойстве платины изменять свое сопротивление с изменением температуры.

Принцип действия датчиков влажности почвы Decagon ECH2O EC-5 основан на зависимости диэлектрической проницаемости почвы от объемной доли воды, содержащейся в грунте.

Принцип действия преобразователей скорости воздушного потока WAA151/252 основан на преобразовании скорости воздушного потока во вращательное движение вала с чувствительным элементом (чашками), измерении скорости его вращения с помощью оптоэлектронной пары.

Принцип действия преобразователей направления воздушного потока WAV151/252 основан на преобразовании угла поворота флюгарки в электрические импульсы с помощью оптического кодового диска. Измерение направления воздушного потока осуществляется путем преобразования электрических импульсов, поступающих с оптического кодового диска определителя углового положения вала (код Грея) в направление воздушного потока.

Принцип действия преобразователей скорости и направления воздушного потока ультразвуковых WMT700 основан на измерении времени прохождения ультразвукового сигнала между парами первичных преобразователей.

Принцип действия модулей атмосферного давления Vaisala BARO-1, барометров PTB110 и барометров цифровых PTB330 основан на изменении емкости керамического конденсатора в зависимости от изменения атмосферного давления.

Принцип действия измерителей высоты облаков CL31 основан на измерении времени, необходимого для прохождения импульса света до отражающей и (или) рассеивающей среды (облака, дымки, тумана) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информации в линию связи.

Принцип действия нефелометров PWD основан на оценке коэффициента ослабления светового потока в атмосфере при прохождении им определенного расстояния.

Принцип действия осадкомеров QMR102, RG13/RG13H и MetOne 364 основан на регистрации числа опрокидываний лоточного механизма.

Принцип действия датчиков атмосферных осадков Pluvio² основан на взвешивании собранных осадков и пересчет их в единицы уровня.

Принцип действия пиранометров QMS101, CMP6, CMP3, CMP21 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детект ора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур.

Принцип действия измерителей продолжительности солнечного сияния CSD3 основан на измерении времени освещенности светочувствительных датчиков.

Принцип действия преобразователей давления измерительных PAA-36XW/PAA-36XW/H и датчиков уровня гидростатических OTT PLS основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Принцип действия датчиков уровня барботажных OTT CBS основан на выравнивании давления столба жидкости, действующего на нижний конец барботажной трубки и давления, создаваемого встроенным компрессором.

Принцип действия датчиков уровня радарных QHR104-3 основан на измерении времени задержки радиолокационного импульса при прохождении им расстояния от датчика до поверхности воды.

Принцип действия измерителей высоты снежного покрова SR50A основан на измерении времени задержки ультразвукового сигнала при прохождении им расстояния от датчика до снежного покрова.

Принцип действия метеостанцией автоматической WXT530 основан на измерении различных метеорологических параметров первичными преобразователями: измерение температуры воздуха производится термометром сопротивления THERMOCAP, относительной влажности воздуха - ёмкостным преобразователем HUMICAP, атмосферного давления - ёмкостным преобразователем мембранного типа BAROCAP, скорости и направления воздушного потока -ультразвуковым преобразователем WINDCAP, количества атмосферных осадков - пьезоэлектрическим преобразователем RAINCAP.

Модуль центральной системы состоит из преобразователя измерительного QML201, радиомодема, встроенного программного обеспечения (ПО «QML») и вспомогательного коммуникационного оборудования, смонтированных в корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Так же в корпусе размещаются измерительные преобразователи атмосферного давления.

Модуль электропитания состоит из источника тока и резервной аккумуляторной батареи. В качестве источника тока может использоваться сеть переменного тока 110/220 В, солнечная батарея, либо другой источник. Модуль электропитания размещается, в зависимости от конфигурации станции, на отдельной стойке или в одном корпусе с модулем центральной си стемы.

Станции AWS310 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции AWS310 имеют последовательные интерфейсы RS-232, RS-485 и радиомодем стандарта GSM.

Общий вид станции AWS310 представлен на рисунке 1.

Пломбировка станций AWS310 не предусмотрена. Для защиты от несанкционированного доступа модуль центральной системы оборудован замками. Схема расположения замков представлена на рисунке 2.

5

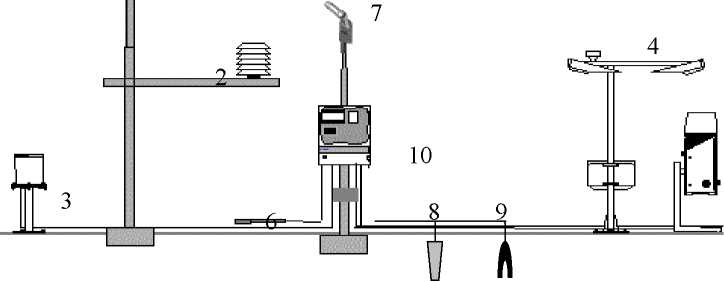

Рисунок 1 - Общий вид станции погодной автоматической AWS310

1 - измерительные преобразователи скорости и направления воздушного потока; 2 - измерительные преобразователи температуры и влажности воздуха; 3 - измерительные преобразователи количества осадков; 4 - измерительные преобразователи мотеорологической оптической дальности; 5 - измерительные преобразователи высоты облаков; 6 - измерительные преобразователи температуры воды (почвы); 7 - измерительные преобразователи энергетической освещенности и продолжительности солнечного сияния; 8 - измерительные преобразователи уровня воды (гидростатического давления); 9 - измерительные преобразователи влажности почвы; 10 -центральная система и модуль электропитания в защитном корпусе.

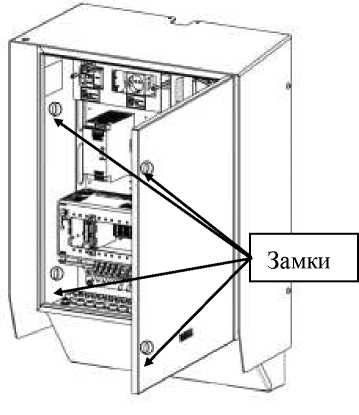

Рисунок 2 - Схема расположения замков модуля центральной системы станции AWS310

Измерительные каналы станций AWS310 комплектуются первичными измерительными преобразователями.

Таблица 1 - Перечень первичных измерительных преобразователей

Станций AWS310 имеют программное обеспечение «AWS310» (ПО «AWS310»), которое состоит из двух модулей: встроенного ПО преобразователя измерительного QML201 (встроенное ПО «QML») и автономного ПО «AWS Client» (опционально, поставляется по заказу). Встроенное ПО «QML» обеспечивает сбор, обработку, запись на карту памяти, прием и передачу данных. Автономное ПО «AWS Client» обеспечивает отображение и архивирование резул ьтатов измерений, проверку состояния и настройку систем станции. ПО «AWS310» являются полностью метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения Идентификационные данные (признаки)                      Значение

Таблица 3 - Метрологические характеристики

Диапазон измерений температуры воды/льда, °C (DTS12G/W)

Продолжение таблицы 3

Продолжение таблицы 3

Продолжение таблицы 3

осадков, мм.

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры, масса

Продолжение таблицы 5

наносится на титульный лист формуляра типографским методом и на корпус модуля центральной системы станции AWS310 в виде этикетки.

Таблица 6 - Комплектность станции AWS310

Поверка осуществляется по документу МП 2551-0127-2014 «ГСИ. Станции погодные автоматические AWS310» с изменением № 1, утверждённому 17.12.2018 г. ФГУП «ВНИИМ им. Д.И.Менделеева».

Основные средства поверки:

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ, модификации ПТСВ-2К-3, регистрационный номер 23040-14;

Преобразователь сигналов ТС и ТП прецизионный Теркон, регистрационный номер 23245-08;

Камера климатическая, диапазон поддержания температуры от -70 до +80 °C, диапазон поддержания относительной влажности от 0 до 100 %;

Термостат металлоблочный Quick Cal, регистрационный номер 20509-06;

Термогигрометр ИВА-6, модификации ИВА-6Б2, модификация преобразователя ДВ2ТСМ - 2П, регистрационный номер 46434-11;

Калибраторы влажности HMK15, регистрационный номер 18636-04;

ГСО состава дерновоподзолистой супесчаной почвы, ГСО 2498-83/2500-83; Дистиллированная вода по ГОСТ 6709-72;

Цилиндр 2-го класса точности Klin, регистрационный номер 33562-06;

Аэродинамическая измерительная установка, рабочий эталон 2-го разряда по ГОСТ Р 8.886-2015;

Комплекс поверочный портативный КПП-4 регистрационный номер 68664-17;

Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012;

Барометры образцовые переносные БОП-1М, регистрационный номер 26469-17;

Дальномер лазерный Leica DISTO A5, регистрационный номер 3 0855 - 07;

Комплекс поверочный PWA11, регистрационный номер 48273-11;

Термометр ТЛ-4 с ценой деления 0,1 °С, по ГОСТ 28498-90;

Эталонные гири 10 кг F2 - 2 шт., 5 кг F2 - 2 шт., 2 кг F2, 0,5 кг F2, 0,2 кг F2 по ГОСТ OIML R 111-1-2009;

Частотомер электронно-счетный ЧЗ- 63/ 1 , регистрационный номер 9084-90;

Вторичный эталон единицы величины энергетической освещенности солнечным излучением ВЭТ 142-2-87;

Пиранометр «Пеленг СФ-06», регистрационный номер 26397-04;

Секундомер электронный с таймерным выходом СТЦ-2М, регистрационный номер 65349-16;

Термометр сопротивления эталонный ЭТС-100, регистрационный номер 19916-10;

Термостат жидкостной серии 7000, модификации 7100, регистрационный номер 40415-15;

Калибратор давления PACE, модификации PACE1000, исполнение IPS2, ВПИ 700 кПа регистрационный номер 72120-18;

Рейка водомерная переносная с успокоителем ГР-23М-01, регистрационный номер 61629-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах (методиках) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V10⁶ Па

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.886-20 1 5 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ Р 8.763-2011 ГСИ. Государственная п оверочная схема для средств измерений длины в диапазоне от 1-10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация фирмы «Vaisala Oyj», Финляндия

Фирма «Vaisala Oyj», Финляндия

Адрес: PL 26, FIN-00421 Helsinki, Finland

Телефон: (3589) 89491

Web-сайт: www.vaisala.com

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ РАЙМЕТ)

ИНН 5047174403

Адрес: 141700, Московская обл., г. Долгопрудный, Лихачевское ш., д. 1 к. 4

Телефон: (495) 933-20-68

Web-сайт: www.raimet.ru

E- mail : info@raimet.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
