МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

06 августа 2024 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (ГЭТ 170-2024), прослеживаемых к нему эталонов и средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации и вводится в действие с 15 августа 2024 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации» (далее - Приказ № 2862), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2862, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2862, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2862 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт оптико-физических измерений» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2862 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации» с 15 августа 2024 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

f                                           >

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2024 г. № 1804

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В ОПТИЧЕСКОМ ВОЛОКНЕ, СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ ИНФОРМАЦИИ

Государственная поверочная схема для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (далее - ВОСП) устанавливает порядок передачи единиц длины в оптическом волокне - метр (м), времени распространения сигнала в оптическом волокне - секунда (с), средней мощности оптического излучения для ВОСП - ватт (Вт), ослабления оптического излучения для ВОСП - децибелл (дБ), длины волны оптического излучения для ВОСП - метр (м), от государственного первичного специального эталона единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (далее - ГПСЭ) при помощи вторичного и рабочих эталонов средствам измерений с указанием погрешности и основных методов поверки.

• 1.2 Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

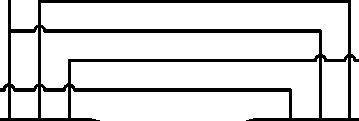

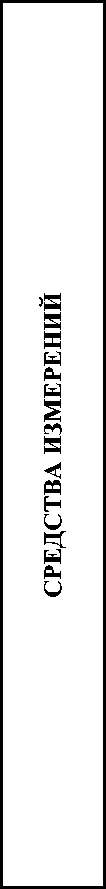

• 1.3 Графическая часть государственной поверочной схемы приведена в приложении А.

• 2.1 ГПСЭ воспроизводит и хранит единицы длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП и передает единицы этих величин вторичному эталону, рабочим эталонам и средствам измерений.

• 2.2 ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

эталонная аппаратура для воспроизведения и передачи единиц длины и времени распространения сигнала в оптическом волокне;

эталонная аппаратура для воспроизведения и передачи единицы длины волны для ВОСП;

эталонная аппаратура для воспроизведения и передачи единиц средней мощности и ослабления в ВОСП.

• 2.3 Диапазоны значений (номинальные значения)

Спектральный диапазон (рабочие длины волн) X, мкм:

при воспроизведении единиц длины и времени распространения сигнала в оптическом волокне: 0,850, 1,310, 1,490, 1,550, 1,625, 1,650;

при воспроизведении единицы средней мощности оптического излучения для ВОСП: от 0,5 до 2,5;

при воспроизведении единицы ослабления оптического излучения для ВОСП: от 0,85 до 1,70.

Диапазон воспроизведения единиц величин:

длины в оптическом волокне L, м: от 1-10¹ до 6-10⁵ ;

времени распространения сигнала в оптическом волокне t, с: от 0,5-10^-7 до 6-10 ³ ;

средней мощности оптического излучения для ВОСП Р_ср, Вт:

с использованием калориметрического приёмника государственного первичного специально эталона: от 1-10^-4 до 5^10 ³;

с использованием эталонов-переносчиков: от I^IO^-4 до 10. ослабления оптического излучения для ВОСП А, дБ: от 0,05 до 90; длины волны оптического излучения для ВОСП X, мкм: от 0,55 до 2,10.

средним

квадратическим отклонением (СКО) среднего арифметического значения результатов десяти измерений, не превышающим: длины в оптическом волокне SL, м: 1,5-10^-2;

времени распространения сигнала в оптическом волокне St, с: 0,7-10^-10; средней мощности оптического излучения для ВОСП S₀p_cp: в диапазоне от 1 • 10^-4 до 5^10 ³: 0,02-10^-2; в диапазоне от 5^10 ³ до 0,25: 0,13-10^-2;

в диапазоне от 0,1 до 10: 0,12-10^-2;

ослабления оптического излучения для ВОСП SA, дБ: от 3-10^-3 до 5-10^-2; длины волны оптического излучения для ВОСП Sx, мкм: в диапазоне от 0,55 до 1,10: 5,31 •Ю^-9;

в диапазоне от 1,10 до 2,10: 5,0-10"¹⁰.

Доверительные границы (при доверительной вероятности P = 0,95) неисключенной систематической погрешности не превышают:

длины в оптическом волокне &_L, м: ±4,7-10^-2; времени распространения сигнала в оптическом волокне 0_t, с: ±2,3-10^-10; средней мощности оптического излучения для ВОСП 0_0Рср: в диапазоне от 1 • 10^-4 до 5-10 ³: ±0,02-10^-2; в диапазоне от 5-10-³ до 0,25: ±0,19-10^-2;

в диапазоне от 0,1 до 10: ±0,14-10^-2;

ослабления оптического излучения для ВОСП &A, дБ: от ±8-10^-3 до ±0,16; длины волны оптического излучения для ВОСП 0х, мкм:

в диапазоне от 0,55 до 1,10: ±8,22-10"⁸; в диапазоне от 1,10 до 2,10: ±8,0-10"⁹.

Стандартная неопределённость, оцененная по типу А: длины в оптическом волокне uAL, м: 1,5-10^-2;

времени распространения сигнала в оптическом волокне uAt, с: 0,7-10^-10; средней мощности оптического излучения для ВОСП и_АРср.

в диапазоне от 1-10^-4 до 5-10^-3: 0,02-10^-2;

в диапазоне от 5-10^-3 до 0,25: 0,13-10^-2; в диапазоне от 0,1 до 10: 0,12-10^-2;

ослабления оптического излучения для ВОСП и_АА, дБ: от 3-10 ³ до 5-10^-2; длины волны оптического излучения для ВОСП uAX, мкм: в диапазоне от 0,55 до 1,10: 5,31-10^-9;

в диапазоне от 1,10 до 2,10: 4,9-10^-9.

Стандартная неопределённость, оцененная по типу В: длины в оптическом волокне uBL, м: 2,0*10^-2;

времени распространения сигнала в оптическом волокне uBt, с: средней мощности оптического излучения для ВОСП и_ВРср: в диапазоне от 1^10’⁴ до 5^10 ³: 0,012-10 ²; в диапазоне от 5^10“³ до 0,25: 0,08-10 ²; в диапазоне от 0,1 до 10: 0,06-10^-2;

ослабления оптического излучения для ВОСП от 3,3-10^-3 до 6,6-10^-2;

длины волны оптического излучения для ВОСП uBx, мкм: в диапазоне от 0,55 до 1,10: 4,75^10^-8; в диапазоне от 1,10 до 2,10: 5,0-10^-10.

Суммарная стандартная неопределённость: длины в оптическом волокне uCL, м: 2,4-10^-2;

времени распространения сигнала в оптическом волокне uCt, с: средней мощности оптического излучения для ВОСП и_СРср: в диапазоне от 1 • Ю"⁴ до 5^10 ³: 0,023-10 ²; в диапазоне от 5^10“³ до 0,25: 0,17-10 ²; в диапазоне от 0,1 до 10: 0,13-10^-2;

ослабления оптического излучения для ВОСП и_СА, дБ: от 4,5-10“³ до 8,3-10“²; длины волны оптического излучения для ВОСП ucx, мкм:

в диапазоне от 0,55 до 1,10: 4,8^ 10^-8;

в диапазоне от 1,10 до 2,10: 5,0-10^-9.

Расширенная неопределённость (P = 0,99, коэффициент охвата к =3): длины в оптическом волокне U_pL, м: 7,2-10“²;

времени распространения сигнала в оптическом волокне Upt, с: 3,6-10^-10; средней мощности оптического излучения для ВОСП U_pPcp.

в диапазоне от 1 • Ю"⁴ до 5^10“³: 0,069-10“²;

в диапазоне от 5^10“³ до 0,25: 0,50-10“²; в диапазоне от 0,1 до 10: 0,40-10^-2;

ослабления оптического излучения для ВОСП UpA, дБ: от 1,4-10^-2 до 2,5-10^-1; длины волны оптического излучения для ВОСП U_px, мкм:

в диапазоне от 0,55 до 1,10: 1,44 •Ю^-7; в диапазоне от 1,10 до 2,10: 1,5-10^-8.

• 2.5 Для обеспечения воспроизведения единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП с указанной точностью следует соблюдать правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

• 2.6 ГПСЭ применяют для передачи единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП вторичному (кроме единицы времени распространения сигнала в оптическом волокне) и рабочим эталонам, а также высокоточным средствам измерений методом непосредственного сличения, методом прямых измерений или методом сличений при помощи компаратора. В качестве компараторов для средств измерений длины и времени распространения сигнала в оптическом волокне применяют образцы оптического волокна соответствующей длины. В качестве компараторов для средств измерений длины волны оптического излучения для ВОСП применяют источники лазерного излучения, интерферометры и волоконно-оптические решётки Брэгга. В качестве компараторов средней мощности оптического излучения для ВОСП применяют калориметрические и фотоэлектрические ваттметры с волоконным входом.

• 3.1 Вторичный эталон (далее - ВЭ) воспроизводит и хранит единицы длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП и передает единицы этих величин рабочим эталонам.

• 3.2 ВЭ состоит из трех комплексов технических средств:

аппаратуры для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единиц длины и распределенного ослабления в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единицы длины волны оптического излучения в ВОСП.

В каждый комплекс технических средств может входить эталон-переносчик, используемый для передачи соответствующих единиц величин на месте применения или в качестве компаратора.

• 3.3 Диапазон значений, воспроизводимых вторичным эталоном, составляет:

от 60 до 5-10⁵ м - для длины в световоде L на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм;

от 1 ■ 10^-4 до 1 -10 ³ Вт - для средней мощности оптического излучения для ВОСП Pcp на фиксированных длинах волн X в диапазоне от 0,6 до 1,7 мкм (с использованием установки на базе калориметрической системы с электрическим замещением);

от 0,05 до 70,00 дБ - для ослабления оптического излучения для ВОСП A на фиксированных длинах волн X в диапазоне от 0,6 до 1,7 мкм;

от 0,6 до 1,70 - для длины волны оптического излучения для ВОСП X.

• 3.4 Вторичный эталон обеспечивает воспроизведение единиц величин при доверительной вероятности Р = 0,95:

длины в световоде с СКО Sl, не превышающим 2,0-10 ² м при десяти независимых наблюдениях, и НСП 0_L, составляющей от 0,08 до 0,58 м;

средней мощности оптического излучения для ВОСП c СКО S_0Pcp, не превышающим 1,5-10^-3 при десяти независимых наблюдениях, и НСП &_0Рср, составляющей 2,0-10 ³ (с использованием установки на базе калориметрической системы с электрическим замещением);

ослабления оптического излучения для ВОСП с СКО SA, не превышающим (от 5-10^-3 до 7-10 ²) дБ при десяти независимых наблюдениях, и НСП 0A, составляющей от 1,0-10^-2 до 2,0-10^-1 дБ.

длины волны оптического излучения для ВОСП в диапазоне длин волн от 0,6 до 1,26 мкм с СКО Sx, не превышающим 2-10^-4 мкм при десяти независимых наблюдениях, и НСП 0х, составляющим 3-10^-4 мкм; в диапазоне длин волн от 1,26 до 1,70 мкм - с СКО Sx, не превышающим (от 2-10^-7 до 3-10^-7) мкм при десяти независимых наблюдениях, и НСП 0х, составляющим от 1,5-10^-7 до 2,0-10^-7 мкм.

• 3.5 Вторичный эталон применяют для передачи единиц длины, средней мощности, ослабления и длины волны оптического излучения для ВОСП рабочим эталонам методом прямых измерений или методом сличений при помощи компаратора.

• 4.1 В качестве рабочих эталонов единиц длины и ослабления в оптическом волокне (световоде) применяют катушки с оптическим волокном и оптические генераторы, воспроизводящие нормируемые значения длины L в диапазоне от 60 до 6^10⁵ м на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и ослабления A в диапазоне от 0,5 до 25,0 дБ.

Пределы допускаемых абсолютных погрешностей воспроизведения единиц величин рабочими эталонами составляют для единицы длины Лх ±[(0,10 _ 0,25) + (3 10)-10^-6-L] м, где L - длина в м, и для единицы ослабления Л_А (0,015 _ 0,020)-A дБ, где A - ослабление в дБ.

Рабочие эталоны применяют для поверки средств измерений методом прямых измерений.

• 4.2 В качестве рабочих эталонов единицы ослабления оптического излучения для ВОСП применяют эталонные меры ослабления на основе световодов, а также перестраиваемые и неперестраиваемые оптические аттенюаторы в диапазоне воспроизведения единицы ослабления от 0,1 до 100,0 дБ в спектральном диапазоне от 0,4 до 2,5 мкм.

Пределы допускаемой абсолютной погрешности воспроизведения единицы ослабления Л_А эталонными мерами ослабления составляют от ±0,02 до ±2,00 дБ.

Эталонные меры ослабления применяют для поверки средств измерений методом прямых измерений или методом сличений при помощи компаратора.

• 4.3 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн от 0,4 до 2,5 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений от 1 -10^-15 до 10 Вт (от минус 120 до плюс 40 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм с волоконно-оптическим выходом;

фотоэлектрическое средство измерений средней мощности оптического излучения для ВОСП, получившее единицу на длинах волн стабилизированных источников излучения из состава рабочего эталона;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки Л_0к составляют от i 1-10 ² до ±2-10^-2 (от ±0,04 до ±0,09 дБ); относительных уровней мощности оптического излучения Л₀о от 13-10 ³ до ±1,0-10^-2 (от ±0,01 до ±0,04 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах Л_0Рср от 13-10 ² до 18-10 ² (от ±0,13 до ±0,36 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения или методом прямых измерений.

• 4.4 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн от 0,6 до 1,8 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений от 1-10^-12 до 1-10' Вт (от минус 90 до плюс 20 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,6 до 1,8 мкм с волоконно-оптическим выходом;

фотоэлектрическое средство измерений средней мощности оптического излучения для ВОСП, получившее единицу на длинах волн стабилизированных источников излучения из состава рабочего эталона;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки Л0к составляют от i2^10 ² до i5^10 ² (от ±0,08 до ±0,22 дБ); относительных уровней мощности оптического излучения Л₀о от 11,0^10 ² до ±2,5^10^-2 (от ±0,04 до ±0,11 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах Л_0Рср от 14^10 ² до 18^10 ² (от ±0,18 до ±0,36 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения или методом прямых измерений.

• 4.5 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения в диапазоне от 1 -10^-15 до 100 Вт (от минус 120 до плюс 50 дБм) применяют комплексы средств измерений средней мощности оптического излучения для ВОСП, которые включают:

комплект неселективных средств измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12 мкм при уровнях мощности оптического излучения от 1-10^-4 до 100 Вт (от минус 10 до плюс 50 дБм);

комплект стабилизированных по средней мощности источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,19 до 12 мкм;

фотоэлектрическое средство измерений средней мощности оптического излучения, работающее на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм при уровнях мощности от 1-10^-15 до 100 Вт (от минус 120 до плюс 50 дБм);

комплект оптических аттенюаторов;

комплект устройств для определения линейности градуировочной характеристики.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки Лок составляют от i 5-10 ³ до ±2,0-10^-2 (от ±0,02 до ±0,09 дБ); относительных уровней мощности оптического излучения Л₀о от i 1-10 ³ до ±1,0-10^-2 (от ±0,004 до ±0,040 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах Л_0Рср от ±1,0-10^-2 до ±4,0-10^-2 (от ±0,04 до ±0,18 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличений или методом прямых измерений.

• 4.6 В качестве рабочих эталонов единицы средней мощности оптического излучения применяют неселективные средства измерений средней мощности оптического излучения в диапазоне измерений от 1-10^-5 до 100 Вт (от минус 20 до плюс 50 дБм) в диапазоне длин волн от 0,19 до 12,00 мкм.

Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения Л_0Рср рабочими эталонами составляют от ±2-10^-3 до ±1,5-10^-2.

Рабочие эталоны единицы средней мощности оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения.

• 4.7 В качестве рабочих эталонов единицы длины волны оптического излучения для ВОСП на фиксированных длинах волн в диапазоне от (0,55 до 3,4) мкм применяют образцы лазеров с узкой спектральной полосой излучения (порядка 0,3 нм и менее) и эталонные меры на основе газонаполненных кювет и интерферометров Фабри-Перо.

Пределы допускаемой относительной погрешности воспроизведения единицы длины волны оптического излучения Л₀х рабочими эталонами составляют от ±5-10^-7 до ±5-10^-5.

Рабочие эталоны единицы длины волны оптического излучения для ВОСП применяют для поверки средств измерений методом прямых измерений.

• 4.8 В качестве рабочих эталонов и мер обратных потерь для ВОСП в диапазоне от 0,05 до 90,0 дБ на фиксированных длинах волн в диапазоне

излучения для ВОСП с диапазоном измерений длин волн оптического излучения от 0,55 до 3,40 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения Л₀х от i 1-10 ⁶ до ±1-10^-3, с диапазоном измерений средней мощности оптического излучения от 1-10^-10 до 1 -10 ¹ Вт (от минус 70 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от i 5-10 ² до ±1,3-10^-1 (от ±0,2 до ±0,6) дБ;

измерители обратных потерь для ВОСП с диапазоном измерений обратных потерь от 0,05 до 90,0 дБ на фиксированных длинах волн в диапазоне от 0,8 до 1,8 мкм и пределами допускаемой абсолютной погрешности измерений обратных потерь Л_Аг от ±0,2 до ±2,5 дБ;

стабилизированные по длине волны когерентные источники оптического излучения для ВОСП в диапазоне длин волн оптического излучения от 0,55 до 2,1 мкм с пределами допускаемой абсолютной погрешности измерений длин волн оптического излучения Лх от i 1 -10⁴ до ±1 нм;

оптические высокоточные рефлектометры с диапазоном измерений длины в оптическом волокне от 60 до 6^10⁵ м в диапазоне длин волн от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне ± (0,15+ 5,0^10⁶^L) м, где L - длина в м, с диапазоном измерений ослабления в оптическом волокне от 0,5 до 25,0 дБ и пределами допускаемой абсолютной погрешности измерений ослабления в оптическом волокне Л_А от ±0,02^Л до ±0,03•Л дБ, где A - ослабление в дБ;

опто-волоконные меры времени задержки с диапазоном воспроизведения времени задержки от 1 -10^-6 до 1 -10^-5 с на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности воспроизведения времени задержки Л_t ±1-10^-9 с;

средства измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12 мкм с диапазоном измерений средней мощности оптического излучения от 1 -10^-5 до 100 Вт и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения Л_0Рср от ±5-10^-3 до ±5,0-10^-2;

высокоточные оптические анализаторы спектра, измерители длины волны оптического излучения для ВОСП и волоконно-оптических датчиков с диапазоном измерений длин волн оптического излучения от 0,55 до 2,10 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения Л0х от ±5-10^-7 до ±3-10^-5, с диапазоном измерений средней мощности оптического излучения от 1 -10^-9 до 1 -10^-1 Вт (от минус 60 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л0к от ±2,5-10^-2 до ±1 -10^-1 (от ±0,1 до ±0,4 дБ);

средства измерений средней мощности оптического излучения на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения от 1 -10^-15 до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от ±1,5-10^-2 до ±5,0-10^-2 (от ±0,10 до ±0,22 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения Л₀о от ±1,0-10^-2 до ±2,5-10^-2 (от ±0,04 до ±0,11 дБ);

ваттметры и оптические тестеры для источников излучения с известной длиной волны оптического излучения в диапазоне длин волн от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения от 1-10^-15 до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от ±2,5-10^-2 до i 1,5-10 ¹ (от ±0,11 до ±0,70 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения Л₀о от 12-10 ² до ±5-10^-2 (от ±0,11 до ±0,22 дБ), пределами допускаемой относительной погрешности измерений мощности оптического излучения в рабочем спектральном диапазоне Л0Рср от ±7-10^-2 до ±1,5-10^-1 (от ±0,3 до ±0,7 дБ);

анализаторы распределенных волоконно-оптических датчиков физических величин с диапазоном измерений длины в оптическом волокне от 10 до 6^10⁵ м в диапазоне длин волн от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне Лг ± (0,15 + 5,0^ 10^-6^L) м, L - длина в м.
