ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДИНАМИЧЕСКИХ ПАРАМЕТРОВ ИМПУЛЬСНОГО ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

Приложение А

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

03 июня 2026 г.                                                                            1085

________________ Уа _____________

Москва

б утвер дении Государственного первичного специального эталона единиц мощности и длительности импульсов лазерного излучения в волоконно-оптических системах и Государственной поверочной схем для средств измерений динамических параметров импульсного лазерного излучения

В соответствии с подпунктом 5.4.18 пункта 5, подпунктом 9.8 пункта 9 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным бюджетным учреждением «Всероссийский научно-исследовательский институт оптикофизических измерений» работ по совершенствованию Государственного специального эталона единицы мощности импульсного лазерного излучения в диапазоне длин волн 0,4 - 10,6 мкм (ГЭТ 90-85) и разработке проекта

Государственной поверочной схемы для средств измерений динамических параметров импульсного лазерного излучения п р и к а з в а :

• 1. твердить:

Государственный первичный специальный эталон единиц мощности и длительности импульсов лазерного излучения в волоконно-оптических системах и присвоить ему регистрационный номер ГЭТ 90-2026¹;

Государственную поверочную схему для средств измерений динамических параметров импульсного лазерного излучения², согласно приложению к настоящему приказу;

учёным-хранителем ГЭТ 90-2026 Королёва Ивана Станиславовича, начальника лаборатории отделения Ф-3 федерального государственного б д етного учре дения «Всероссийский научно-исследовательский институт оптико-физических измерений»³.

• 2. становить:

• 1) обязательн е метрологические, технические требования (характеристики) ГЭТ 90-2026, указанные в его паспорте;

• 2) правила содержания и применения ГЭТ 90-2026, хранящиеся в ФГБУ «ВНИИОФИ»;

• 3) межаттестационный интервал ГЭТ 90-2026, равный 5 годам;

• 4) место хранения, содержания и применения ГЭТ 90-2026  -

ФГБУ «ВНИИОФИ»;

• 5) что ГПС применяется для ГЭТ 90-2026, прослеживаемых к нему эталонов и средств измерений мощности импульсного лазерного излучения, динамических параметров импульсного лазерного излучения, фазового дрожания и коэффициента битов х оибок для оптических интерфейсов, длительности импульсов лазерного излучения и скорости передачи единичных элементов цифрового сигнала данных в волоконно-оптических системах и вводится в действие с 15 иня 2026 г.;

• 6) что эталоны, аттестованные на соответствие требованиям ГОСТ 8.198-85 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений мощности и динамических параметров приёмников импульсного лазерного излучения в диапазоне длин волн 0,4 - 10,6 мкм»⁴, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7) что эталоны, аттестованные на соответствие требованиям ГСТ 8.198-85, соответству ие по своим метрологическим характеристикам указанному разряду ГС, подле ат периодической аттестации на соответствие ГС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответству ие изменения;

• 8) что эталон , аттестованн е на соответствие требованиям ГОСТ 8.198-85, не соответствующие по своим метрологическим характеристикам указанному разряду ГС, подле ат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по ГОСТ 8.198-85 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁶ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 90-2026, указанный в его паспорте.

• 4. ФГБУ «ВНИИОФИ» направить сведения об утверждении ГЭТ 90-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 90-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. ФГБУ «ВНИИОФИ» совместно с техническим комитетом по стандартизации № 206 «Эталоны и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева») обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ 8.198-85 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 7. Признать с 15 июня 2026 г.:

не подлежащим применению постановление Государственного комитета СССР по стандартам (Госстандарт СССР) от 20 декабря 1985 г. № 4461;

утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. № 3479 «Об утверждении ученых хранителей государственных эталонов»;

утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 28 августа 2020 г. № 1447 «О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. № 3479 «Об утверждении ученых хранителей государственных эталонов».

• 8. Контроль за исполнением настоя его приказа возло ить на заместителя руководителя Федерального агентства по техническому регулировани и метрологии Е.Р. азаренко.

z                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

¹

далее - ГЭТ 90-2026.

²

далее - ГПС.

³

далее - ФГБУ «ВНИИОФИ».

⁴

далее - ГОСТ 8.198-85.

ТВЕР Е приказом Федерального агентства по техническому регулированию

и метрологии

от« ⁰³ »    ^июня   2026 г. № ¹⁰⁸⁵

ГС РСТВЕ Я ВЕРЧ Я С Е

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДИНАМИЧЕСКИХ ПАРАМЕТРОВ ИМПУЛЬСНОГО ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

• 1.1 Государственная поверочная схема для средств измерений динамических параметров импульсного лазерного излучения устанавливает порядок передачи единиц максимальной мо ности импульсного лазерного излучения (Р_и) - ватт (Вт), длительности импульса лазерного излучения (tU) -секунда (с), скорости передачи единичных элементов цифрового сигнала данных¹ (Rb), фазового дрожания (Tj) и коэффициента битовых ошибок (BER) в волоконно-оптических системах передачи информации (далее - ВОСП) - бит в секунду (бит/с), тактовый интервал (Т ) и относительная единица (отн. ед) соответственно от государственного первичного специального эталона единиц мощности и длительности импульсов лазерного излучения в волоконнооптических системах (далее - ГПСЭ) при помощи рабочих эталонов средствам измерений с указанием показателей точности, и методов передачи единицы величины.

• 1.2 Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоя ей государственной поверочной схемой.

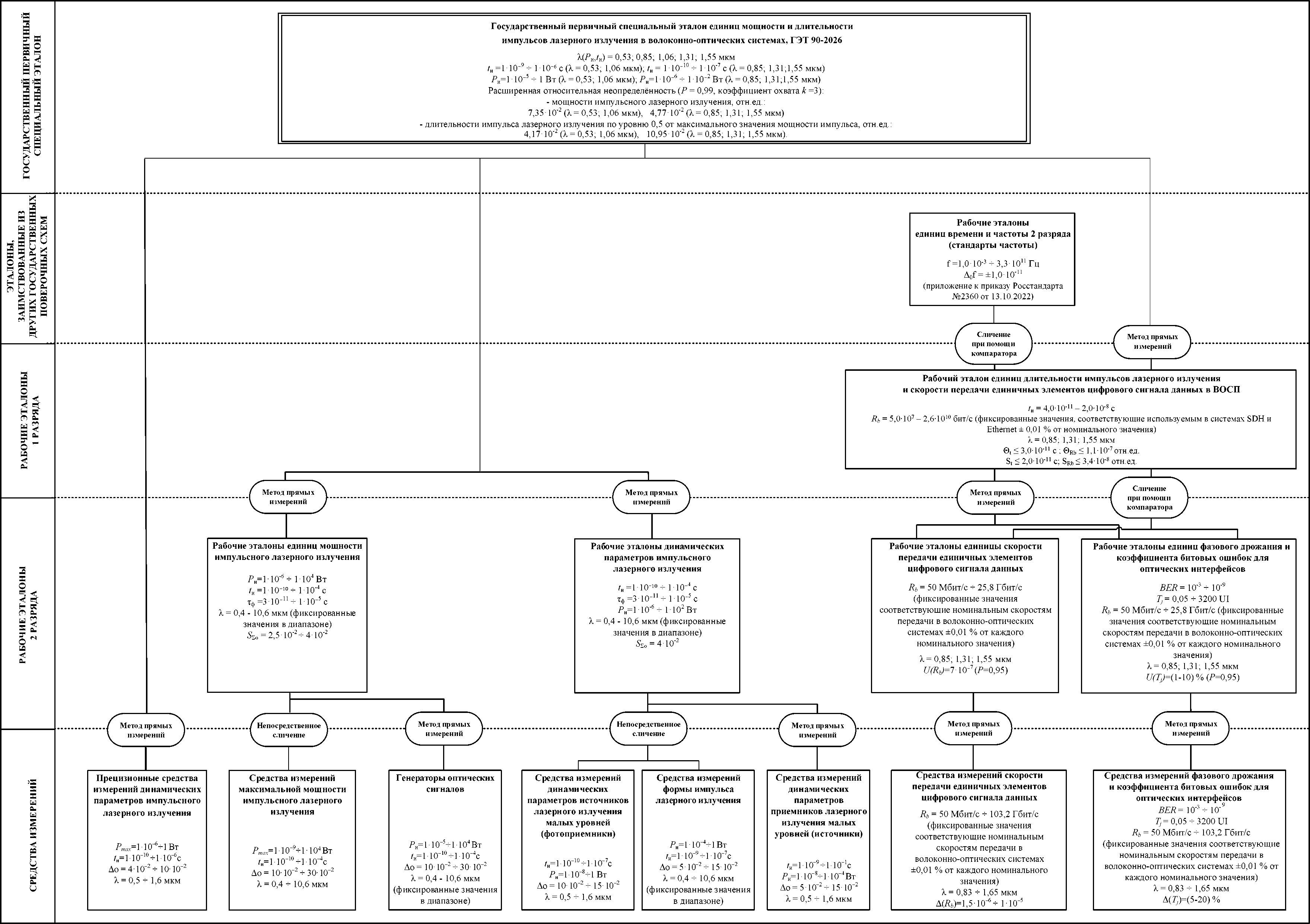

• 1.3 Графическая часть государственной поверочной схемы приведена в прило ении .

• 2.1 ГСЭ состоит из комплекса следуих измерений:

источник эталонных оптических импульсов;

установка для определения динамических параметров эталонных оптических импульсов.

• 2.2 иапазон значений (номинальные значения), в которых воспроизводятся единицы величин:

Спектральный диапазон (рабочие длины волн), мкм:

- при воспроизведении единиц мощности импульсного лазерного излучения и длительности импульса лазерного излучения по уровню 0,5 от максимального значения моности импульса: 0,53, 0,85, 1,06, 1,31, 1,55;

Диапазон воспроизведения единиц величин: моности импульсного лазерного излучения, Вт: на длинах волн 0,53 и 1,06 мкм: от Г10^-5 до 1; на длинах волн 0,85, 1,31 и 1,55 мкм: от V10^-6 до V10^-2; длительности импульса лазерного излучения по уровню 0,5 от максимального значения мощности импульса, с:

на длинах волн 0,53 и 1,06 мкм: от V10^-9 до V10^-6;

на длинах волн 0,85, 1,31 и 1,55 мкм: от Г10^-10до V10^-7;

• 2.3 ГСЭ обеспечивает воспроизведение единиц со средним квадратическим отклонением среднего арифметического значения результатов десяти измерений, не превы а им:

мощности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,86 Х10^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 0,12х10^-2;

длительности импульса лазерного излучения по уровню

0,5 от максимального значения мощности импульса, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,35 Х10^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 0,90х10^-2;

Доверительные границы (при доверительной вероятности 0,95) неисключенной систематической погрешности не превышают:

мощности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 2,76х10^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 2,76х10^-2;

длительности импульса лазерного излучения по уровню

0,5 от максимального значения мощности импульса, отн. ед.:

на длинах волн 0,53 и 1,06 мкм: 0,6340^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 6,31 Х10^-2;

Стандартная неопределённость, оцененная по типу Л: мощности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,86 Х10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 0,12х10^-2; длительности импульса лазерного излучения по 0,5 от максимального значения мощности импульса, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,35 Х10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 0,90х10^-2;

Стандартная неопределённость, оцененная по типу В: моности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,59 Х10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 1,59х10^-2; длительности импульса лазерного излучения по 0,5 от максимального значения мощности импульса, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 0,3540^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 3,54х10^-2;

Суммарная стандартная неопределённость: мощности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 2,45 Х10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 1,59х10^-2; длительности импульса лазерного излучения по 0,5 от максимального значения мощности импульса, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 1,39-10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 3,65х10^-2;

Расширенная неопределённость:

моности импульсного лазерного излучения, отн. ед.: на длинах волн 0,53 и 1,06 мкм: 4,90Х10^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 3,18х10^-2; длительности импульса лазерного излучения по 0,5 от максимального значения моности импульса, отн. ед.:

на длинах волн 0,53 и 1,06 мкм: 2,78 Х10^-2; на длинах волн 0,85, 1,31 и 1,55 мкм: 7,30х10^-2;

при коэффициенте охвата k =2.

Расширенная неопределённость:

мощности импульсного лазерного излучения, отн. ед.:

на длинах волн 0,53 и 1,06 мкм: 7,35 Х10^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 4,77Х10^-2;

длительности импульса лазерного излучения по уровню

0,5 от максимального значения мощности импульса, отн. ед.:

на длинах волн 0,53 и 1,06 мкм: 4,1740^-2;

на длинах волн 0,85, 1,31 и 1,55 мкм: 10,95Х10^-2;

при коэффициенте охвата k =3;

• 2.4 ГСЭ применя т для передачи единиц моности импульсного лазерного излучения, длительности импульса лазерного излучения по уровню 0,5 от максимального значения мощности импульса рабочим эталонам, а также высокоточным средствам измерений методом непосредственного сличения, или методом прямых измерений.

• 4.1 В качестве рабочего эталона 1-го разряда применяют аппаратуру для воспроизведения, хранения и передачи единиц длительности импульсов лазерного излучения и скорости передачи единичных элементов цифрового сигнала данных в ВОСП в диапазонах измерений от 4,040^-11 до 2,040^-8 c и от 5, 040^{2 3 4 5 6} до 2,640⁷ бит/с ((фиксированные значения, соответствующие используемым в системах SDH и Ethernet ± 0,01 % от номинального значения) соответственно.

• 4.2 Рабочий эталон 1-го разряда обеспечивает воспроизведение единиц величин при доверительной вероятности Р = 0,95:

Среднее квадратическое отклонение (So) результата измерений длительности импульсов лазерного излучения не превышает 3,040^-11 с, а скорости передачи единичных элементов цифрового сигнала данных в ВОСП

• - 1,1-10’⁴ отн. ед. при 20 независимых наблюдениях;

Границы относительной неисключенной систематической погрешности (0_о) для длительности импульсов лазерного излучения не превышает 2,040^-11 с, а скорости передачи единичных элементов цифрового сигнала данных в В С

• - 3,440^-8 отн. ед.

• 4.3 Рабочий эталон 1-го разряда применя т для передачи единиц рабочим эталонам методом прямых измерений или методом сличений при помощи компаратора.

импульса от Г10¹⁰ до V10^-4 с по уровню 0,5 и времени нарастания/спада импульса: от 3-10“¹¹ до V10^-5 с.

Средние квадратические отклонения результатов сличений S рабочих эталонов 2-го разряда с государственным лежат в пределах от 2,540^-2до 440^-2 отн. ед.

• 5.2 В качестве рабочего эталона 2-го разряда единиц динамических параметров импульсного лазерного излучения - длительности импульсов лазерного излучения применя т комплекс средств измерений в составе: быстродействующий оптоэлектронный преобразователь, широкополосный осциллограф, устройство управления и обработки измерительной информации.

Рабочий диапазон длительности импульса по уровню 0,5 от V10¹⁰ до V10^-4 с при мощности импульса от V10^-6 до V10² Вт и времени нарастания/спада импульса: от 340^-11 до V10^-5 с в диапазоне длин волн от 0,4 до 10,6 мкм.

Средние квадратические отклонения результатов сличений S рабочих эталонов с государственным не превышают 440^-2 отн. ед.

• 5.3 В качестве рабочего эталона 2-го разряда единицы скорости передачи единичных элементов цифрового сигнала данных применяют средства измерений, работающие в режиме генерации тестовых импульсных последовательностей на длинах волн 0,85, 1,31 или 1,55 мкм, либо измерения скорости передачи единичных элементов цифрового сигнала данных в диапазоне от 50 Мбит/с до 25,8 Гбит/с (фиксированные значения, соответствующие используемым в системах SDH и Ethernet ± 0,01 % от номинального значения) и суммарной стандартной неопределенность воспроизведения единицы скорости передачи единичных элементов цифрового сигнала данных не более 740^-7 отн. ед.

• 5.4 В качестве рабочего эталона 2-го разряда единиц фазового дрожания и коэффициента битовых ошибок для оптических интерфейсов применяют комплекс средств измерений в составе: анализатор цифровых линий связи с оптическими интерфейсами, широкополосный осциллограф, быстродейству ий оптоэлектронный преобразователь, стандарт частоты, устройство управления и обработки измерительной информации, работающий в режиме генерации тестовых импульсных последовательностей на длинах волн 0,85, 1,31 или 1,55 мкм, либо измерения скорости передачи единичных элементов цифрового сигнала данных в диапазоне от 50 Мбит/с до 25,8 Гбит/с (фиксированн е значения, соответству ие используем м в системах S и Ethernet ± 0,01 % от номинального значения). Диапазон воспроизведения коэффициента битовых ошибок от 10^-3 до 10⁹ отн. ед., диапазон измерения и воспроизведения фазового дро ания по амплитуде от 0,05 до 3200 ТИ в зависимости от скорости передачи единичных элементов цифрового сигнала данных и значения модулирующих частот. Суммарная стандартная неопределенность воспроизведения единицы фазового дрожания при доверительной вероятности 0,95 не более (1—10) %, в зависимости от скорости передачи единичных элементов цифрового сигнала данных и значения модулирующих частот.

Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений.

• 6.1  В качестве СИ мощности импульсного лазерного излучения и длительности импульса лазерного излучения по уровню 0,5 применяют:

прецизионные средства измерений динамических параметров импульсного лазерного излучения в диапазоне от V10^-6 до 1 Вт в спектральном диапазоне от 0,5 до 1,6 мкм, при длительности импульса от V10^-10 до V10^-6 с, пределы допускаемой относительной погрешности составляют от 440^-2до 1040^-2 отн. ед.;

• 6.2 В качестве С моности импульсного лазерного излучения применяют:

средства измерений максимальной мощности импульсного лазерного излучения в диапазоне от V10^-9 до V10⁴ Вт в спектральном диапазоне от 0,4 до 10,6 мкм, при длительности импульса от V10^-10 до V10^-4 с, пределы допускаемой относительной погрешности составляют от 1040^-2до 3040^-2 отн. ед.;

генераторы оптических сигналов мощностью в импульсе от V10^-5 до V10⁴ Вт на фиксированных длинах волн в диапазоне от 0,4 до 10,6 мкм, при длительности импульса от V10^-10 до V10^-4 с, пределы допускаемой относительной погрешности составляют от 1040^-2до 3040^-2 отн. ед.;

• 6.3  В качестве С длительности импульса лазерного излучения по уровню 0,5 от максимального значения мощности импульса применяют:

средства измерений динамических параметров источников лазерного излучения малых уровней (фотоприемники) в диапазоне длительностей импульса от V10^-10 до V10^-7 с в спектральном диапазоне от 0,5 до 1,6 мкм, при мощности импульса от V10^-8 до 1 Вт, пределы допускаемой относительной погрешности составляют от 1040^-2до 1540^-2 отн. ед.;

средства измерений динамических параметров приемников лазерного излучения малых уровней (источники) в диапазоне длительностей импульса от V10^-9 до 1-10"¹ с в спектральном диапазоне от 0,5 до 1,6 мкм, при мощности импульса от V10^-8 до V10^-4 Вт, пределы допускаемой относительной погрешности составляют от 540^-2до 1540^-2 отн. ед.;

средства измерений формы импульса лазерного излучения в диапазоне длительностей импульса от V10^-9 до V10^-7 с на фиксированных длинах волн в диапазоне от 0,4 до 10,6 мкм, при мощности импульса от V10^-4 до 1 Вт, пределы допускаемой относительной погрешности составляют от 540^-2до 1540^-2 отн. ед.

• 6.4 В качестве СИ скорости передачи единичных элементов цифрового сигнала данных, равно как и фазового дрожания и коэффициента битовых оибок для оптических интерфейсов, применя т средства измерений (анализаторы сетевых протоколов, анализаторы параметров на цифровых интерфейсах, генераторы псевдослучайных последовательностей и подобные), работающие в режиме генерации тестовых импульсных последовательностей на длинах волн в диапазоне от 0,83 до 1,65 мкм, либо измерения скорости передачи единичных элементов цифрового сигнала данных в диапазоне от 50 бит/с до 25,8 Гбит/с (фиксированн е значения, соответству ие используемым в системах SDH, Ethernet, OTN и Fibre Channel ± 0,01 % от номинального значения). Диапазон воспроизведения коэффициента ошибок по битам от 10^-3 до 10^-9, диапазон измерения и воспроизведения фазового дрожания по амплитуде в тактовых интервалах от 0,05 до 3200 в зависимости от скорости передачи единичных элементов цифрового сигнала данных и значения модулирующих частот.

Пределы допускаемой относительной погрешности измерений скорости передачи единичных элементов цифрового сигнала данных составля т не более 1,5-10"⁶ — 1-10"⁵ отн. ед.

Пределы допускаемой относительной погрешности измерений фазового дрожания составляют не более (5-20) %.

¹

Под скоростью передачи единичных элементов цифрового сигнала данных в ВОСП в настоящей ГПС подразумевается скорость передачи единичных элементов цифрового сигнала данных согласно ГОСТ 17657-79 на физическом уровне сетевой модели OSI по оптическому каналу, при использовании амплитудной модуляции и двухуровневого физического кодирования без возврата к нулю (non return to zero, NRZ) равная скорости передачи битов данных.

²

Рабочие эталоны 2-го разряда

³

5.1 В качестве рабочего эталона 2-го разряда единицы мощности

⁴

импульсного лазерного излучения применя т комплекс средств измерений

⁵

в составе: приемные устройства в диапазоне длин волн от 0,4 до 10,6 мкм,

⁶

лазеры импульсного ре има работы, система регистрации и обработки

⁷

информации в диапазонах измерений от V10^-6 до V10⁴ Вт при длительности
