№1392 от 17.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96013
О переоформлении свидетельств об утверждении типа № 64800, № 64801 "Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100)" и внесении изменений
в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1392 от 17.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 июня 2019 г.
№ 1392
Москва
О переоформлении свидетельств об утверждении типа № 64800, № 64801 «Преобразователи давления измерительные SITRANS Р серии 7MF (модификации DSIII, Р310, Р410, LH100)» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Сименс» от 25 января 2019 г. № DIPA-PI-2019/01/25-3 приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные SITRANS Р серии 7MF (модификации DSIII, Р310, Р410, LH100), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66310-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 207.2-001-2016 «Преобразователи давления измерительные SITRANS Р серии 7MF (модификации DSIII, Р310, Р410, LH100). Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС», и распространить действие документа на преобразователи давления измерительные SITRANS Р серии 7MF (модификации DSIII, Р310, Р410, LH100), находящиеся в эксплуатации.
-
3. Переоформить свидетельства об утверждении типа № 64800, № 64801 «Преобразователи давления измерительные SITRANS Р серии 7MF (модификации DSIII, Р310, Р410, LH100)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66310-16, в связи с заменой документа на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С Hi /ЦНИЯ О Ci НФИК.АЧТ СИ
Сертификат: 00E1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1392
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100)
Назначение средства измеренийПреобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100) (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения измеряемого параметра - избыточного, абсолютного давления и разности давлений нейтральных и агрессивных газообразных и жидких сред, а также пара в аналоговые выходные сигналы постоянного тока или напряжения, или в цифровой код (цифровую индикацию). Некоторые модели преобразователей также предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня жидкости и расхода.
Описание средства измеренийПреобразователи давления указанных модификаций состоят из первичного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя. После цифро-аналогового преобразования цифровой код преобразуется в унифицированный токовый выходной сигнал от 4 до 20 мА или в цифровой код с использованием интерфейса типа HART (модель DSIII, P410), либо интерфейса Profibus (модель DSIII, P410 (РА)), либо с использованием интерфейса Foundation Fieldbus (модель DSIII, P410 (FF)). Камеры высокого и низкого давления преобразователей разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus РА и FOUNDATION Fieldbus. Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерения давления. Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля или покрываться золотом. Получение информации об измеренном значении возможно в виде индикации на ЖК-дисплее, устанавливаемого по заказу, на переносном пульте дистанционного управления (коммуникаторе) или на ПК.
В моделях, использующих интерфейсы Profibus и Foundation Fieldbus, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Преобразователи могут комплектоваться разделительными мембранами. Преобразователи относятся к «интеллектуальным» преобразователям и имеют следующие функции:
-
- самодиагностика и режимы имитации сенсора и электроники;
-
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
-
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Модификации DSIII, Р310, P410, LH100 различаются метрологическими
характеристиками, геометрическими размерами, видами технологических соединений, а также видом измеряемого давления (таблицы 1 - 6). Все модели преобразователей и вспомогательных устройств, использующихся в составе модификаций DSIII, P310, P410, LH100, имеют цифровое обозначение: 7MFхххх, где:
- четыре знака (хххх) обозначают наименование данного устройства, а также функциональные и конструктивные особенности преобразователя.
Фотографии общего вида преобразователей приведены на рисунках 1-4.

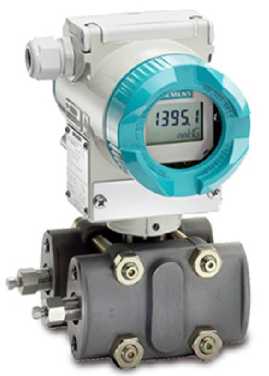

Рисунок 2 -Преобразователи модификаций P310
Рисунок 3 -Преобразователи модификаций Р410

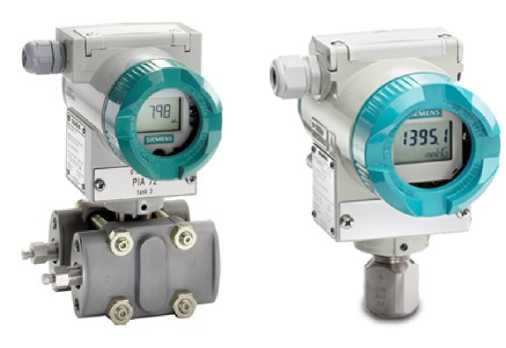

Рисунок 1 -Преобразователи модификаций DSIII
Рисунок 4 -Преобразователи модификаций LH100
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеВстроенное программное обеспечение (ПО) преобразователей используется для передачи результатов измерения, настройки, самодиагностики преобразователей и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО DSIII (HART) |
7MF4хх3 |
|
DSIII (РА) |
7MF4хх4 |
|
DSIII (FF) |
7MF4хх5 |
|
P310 |
7MF2ххх |
|
P410 |
7MF4ххх |
|
LH 100 |
- |
|
Номер версии (идентификационный номер) ПО (х) DSIII (HART) DSIII (РА) DSIII (FF) P310 P410 (HART) P410 (PA) P410 (FF) LH100 |
FW: 11.03.03, FW: 11.03.04 FW: 11.03.05, FW: 11.03.06 FW:300.01.08,FW:301.01.10 FW:09.03.06 FW: 11.03.03, FW: 11.03.04, FW: 11.03.05, FW: 11.03.06 FW: 301.01.10 FW: 11.01.02 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
При работе преобразователя пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 2-6.
Таблица 2
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
Диапазоны измерений, бар (МПа):
|
от 0 до 700 (от 0 до 70) от 0 до 100 (от 0 до 10) |
от 0 до 700 (от 0 до 70) от 0 до 30 (от 0 до 3) | ||||
|
Коэффициент перенастройки диапазона (к) |
от 1 до 100 | |||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): |
в диапазоне от 0 до 250 мбар: ±0,065 при к<1,25 ±(0,008ж+0,055) при 1,25<к<30 в диапазоне от 1 до 160 бар: ±0,065 при к<5 ±(0,004ж+0,045) при 5<к<100 в диапазоне от 400 до 700 бар: ±0,075 при к<3 ±(0,0029ж+0,071) при 3<к<10 ±(0,005ж+0,05) при 10<к<100 ±0,05 (для датчиков DSIII 7MF4x с опцией Y99:0249) |
±0,075 при к<5 ±(0,005ж+0,05) при 5<к<100 | ||||
|
- избыточное давление | ||||||
|
- абсолютное давление |
±0,1 при к<10 ±0,2 при 10<к<30 |
±0,2 при к<10 ±0,4 при 10<к<30 | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
для избыточного давления в диапазонах: от 0 до 250 мбар (от 0 до 25 кПа): ±(0,16-к+0,1) от 0 до 1 бар (от 0 до 100 кПа): ±(0,05-к+0,1) от 0 до 4 бар (от 0 до 400 кПа): ±(0,025-к+0,125) от 0 до 16 бар (от 0 до 1,6 МПа): ±(0,08-к+0,16) от 0 до 63 бар (от 0 до 6,3 МПа): ±(0,08-к+0,16) от 0 до 160 бар (от 0 до 16 МПа): ±(0,08-к+0,16) |
для избыточного давления ±(0,08-к+0,16) для абсолютного давления ±(0,16-к+0,24) | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
от 0 до 400 бар (от 0 до 40 МПа): ±(0,08-к+0,16) от 0 до 700 бар (от 0 до 70 МПа): ±(0,08-к+0,16) для абсолютного давления в диапазонах: от 0 до 250 мбар (от 0 до 25 кПа): ±(0,15-к+0,1) от 0 до 1,3 бар (от 0 до 130 кПа): ±(0,08-к+0,16) от 0 до 5 бар (от 0 до 500 кПа): ±(0,08-к+0,16) от 0 до 30 бар (от 0 до 3000 кПа): ±(0,08-к+0,16) | ||||||
|
Значение параметра | ||||||
|
DSIII (преобразователи избыточного |
и абсолютного давления) | |||||
|
Наименование параметра |
7MF4033 |
7MF4034 |
7MF4035 |
7MF4133 |
7MF4134 |
7MF4135 |
|
7MF4233 |
7MF4234 |
7MF4235 | ||||
|
7MF4333 |
7MF4334 |
7MF4335 | ||||
|
от 0 до 100 бар (от 0 до 10 МПа): ±(0,08-к+0,16) | ||||||
|
от 0 до 160 бар (от 0 до 16 МПа): ±(0,08-к+0,16) | ||||||
|
от 0 до 400 бар (от 0 до 40 МПа): ±(0,08-к+0,16) | ||||||
|
от 0 до 700 бар (от 0 до 70 МПа): ±(0,08-к+0,16) | ||||||
|
Диапазоны рабочих температур |
от -40 до +85 или | |||||
|
окружающего воздуха, °С |
от -45 до +85 (для модели DSIII |
с опцией Y99:0249) | ||||
|
Выходной сигнал |
от 4 до 20 мА, |
PROFIBUS PA |
FOUNDATION |
от 4 до 20 мА, |
PROFIBUS |
FOUNDATION |
|
HART |
Fieldbus |
HART |
PA |
Fieldbus | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 |
от 9 до 32 |
от 9 до 32 |
от 10,5 до 45 |
от 9 до 32 |
от 9 до 32 |
|
от 10,5 до 30 |
от 9 до 24 |
от 9 до 24 |
от 10,5 до 30 |
от 9 до 24 |
от 9 до 24 | |
|
Масса (без разделителя), кг, не более |
от 1,0 до 4,5 | |||||
|
Габаритные размеры | ||||||
|
(длинахширинахвысота), мм, не более |
143х104х217 | |||||
Таблица 3
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения дифференциального давления) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
Диапазоны измерений, бар (МПа) |
от 0 до 30 (от 0 до 3) |
от 0 до 5 (от 0 до 0,5) | ||||
|
Коэффициент перенастройки диапазона измерений (к) |
от 1 до 100 | |||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): для линейной характеристики и для корневой характеристики (в диапазоне от 50 до 100 %) - для корневой характеристики от 25 до 50 % не включ. |
в диапазоне от 0 до 20 мбар включ.: ±0,075 при к<5 ±(0,0029ж+0,071) при 5<к<10 ±(0,0045ж+0,071) при 10<к<20 в диапазоне св. 20 до 60 мбар включ.: ±0,075 при к<5 ±(0,005ж+0,05) при 5<к<60 в диапазоне св. 60 мбар до 30 бар: ±0,065 при к<5 ±'0,004ж-0,045) при 5<к<100 в диапазоне от 0 до 20 мбар включ.: ±0,15 при к<5 ±(0,0058ж+0,142) при 5<к<10 ±'0,009j<-0,l42) при 10<к<20 в диапазоне св. 20 до 60 мбар включ.: ±0,15 при к<5 ±(0,01ж+0,1) при 5<к<60 в диапазоне св. 60 мбар до 30 бар: ±0,13 при к<5 1(0,008ы<10,09) при 5<к<100 |
в диапазоне от 0 до 250 мбар включ.: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<10 в диапазоне от 250 до 600 мбар включ.: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<25 в диапазоне от 600 до 5000 мбар: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<30 | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения дифференциального давления) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
Пределы дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
в диапазонах: от 0 до 20 мбар (от 0 до 2 кПа): ±(0,15-к+0,1) от 0 до 60 мбар (от 0 до 6 кПа): ±(0,075-к+0,1) от 0 до 250 мбар (от 0 до 25 кПа): ±(0,025-к+0,125) от 0 до 600 мбар (от 0 до 60 кПа): ±(0,025-к+0,125) от 0 до 1600 мбар (от 0 до 160 кПа): ±(0,025-к+0,125) |
в диапазонах: от 0 до 250 мбар (от 0 до 25 кПа): ±(0,4-к+0,16) от 0 до 600 мбар (от 0 до 60 кПа): ±(0,24-к+0,16) от 0 до 1600 мбар (от 0 до 160 кПа): ±(0,2-к+0,16) от 0 до 5 бар (от 0 до 500 кПа): ±(0,2-к+0,16) | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения |
дифференциального давления) | |||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
от 0 до 5 бар (от 0 до 500 кПа): ±(0,025-к+0,125) | ||||||
|
от 0 до 30 бар (от 0 до 3 МПа): ±(0,025-к+0,125) | ||||||
|
Диапазоны рабочих температур окружающего воздуха, °С |
от -40 до +85 от -45 до +85 (для модели DSIII с опцией Y99:0249) | |||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDAT ION Fieldbus |
|
Пределы допускаемых значений статического (рабочего) давления, МПа |
от 0 до 42 |
от 0 до 10 | ||||
|
Пределы допускаемой дополнительной приведенной погрешности от влияния статического давления (% от диапазона измерений) |
в диапазонах: от 0 до 20 мбар (от 0 до 2 кПа): ±0,2 на 32 бар от 0 до 60 мбар (от 0 до 6 кПа): ±0,14 на 70 бар от 0 до 250 мбар (от 0 до 25 кПа): ±0,14 на 70 бар от 0 до 600 мбар (от 0 до 60 кПа): ±0,14 на 70 бар от 0 до 1600 мбар (от 0 до 160 кПа): ±0,14 на 70 бар от 0 до 5 бар (от 0 до 500 кПа): ±0,14 на 70 бар от 0 до 30 бар (от 0 до 3 МПа): ±0,14 на 70 бар |
±(0,1-к) | ||||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
|
Масса (без разделителя), кг, не более |
4,5 |
от 11 до 13 | ||||
|
Габаритные размеры (без разделителя), мм, не более (длинахширинахвысота) |
143х104х217 |
143x104x217 | ||||
Таблица 4
|
Наименование параметра |
Значение параметра | |||
|
Р310, Р410 (преобразователи избыточного давления) | ||||
|
7MF2033 |
7MF4033 |
7MF4034 |
7MF4035 | |
|
Диапазоны измерений избыточного давления, бар (МПа) |
от 0 до 700 (от 0 до 70) |
от 0 до 160 (от 0 до 16) | ||
|
Коэффициент перенастройки диапазона (к) |
от 1 до100 | |||
|
Пределы допускаемой основной приведенной |
±0,075 при к<5 |
±0,04 при к<5 | ||
|
погрешности (% от диапазона измерений) |
±(0,005-к+0,07) при |
±(0,004ж+0,045) при 5<к<100 | ||
|
5<к<100 | ||||
|
Пределы допускаемой дополнительной приведенной |
в диапазонах: | |||
|
погрешности от воздействия изменений температуры |
от 0 до 1 бар (от 0 до 100 кПа): ±(0,05-к+0,1) | |||
|
окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые +28 °С) | ||||
|
от 0 до 4 бар (от 0 до 400 кПа): ±(0,025-к+0,125) | ||||
|
±(0,15-к+0,25) |
от 0 до 16 бар (от 0 до 1,6 МПа): ±(0,025-к+0,125) | |||
|
от 0 до 63 бар (от 0 до 6,3 МПа): ±(0,025-к+0,125) | ||||
|
от 0 до 160 бар (от 0 до 16 МПа): ±(0,025-к+0,125) | ||||
|
Диапазон температур окружающего воздуха, °С |
от -40 до +85 | |||
|
Выходной сигнал |
от 4 до 20 мА, |
PROFIBUS |
FOUNDATION | |
|
HART |
PA |
Fieldbus | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45,0 |
от 9 до 32 |
от 9 до 32 | |
|
от 10,5 до 30,0 |
от 9 до 24 |
от 9 до 24 | ||
|
Масса (без разделителя), кг, не более |
от 2 до 4,5 | |||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
143х84х176 | |||
Таблица 5
|
Наименование параметра |
Значение параметра | ||||
|
Р310, Р410 (преобразователи измерительные разности давлений) | |||||
|
7MF2433 |
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 | ||
|
Диапазоны измерений, бар (МПа) |
от 0 до 30 (от 0 до 3) | ||||
|
Коэффициент перенастройки диапазона (к) |
от 1 до 100 | ||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): - для линейной градуировочной характеристики и для корневой характеристики в диапазоне измерений от 50 до 100 % |
±0,075 при к<5 ±(0,005-к+0,07) при 5<к<100 |
±0,04 при к<5 ±(0,004ж+0,045) при 5<к<100 | |||
|
- для корневой характеристики в диапазоне от 25 до 50 % не включ. |
±0,15 при к<5 |
±0,08 при к<5 | |||
|
±(0,01-к+0,14) при 5<к<100 |
±(0,008-к+0,09) при 5<к<100 | ||||
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые +28 °С) |
±(0,15-к+0,25) |
±(0,025-к+0,125) | |||
|
Температура окружающего воздуха, °С |
от -40 до +85 | ||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus | ||
|
Пределы допускаемых значений статического (рабочего) давления, МПа |
от 0 до 16 |
от 0 до 42 от 0 до 16 | |||
|
Наименование параметра |
Значение параметра | |||
|
Р310, Р410 (преобразователи измерительные разности давлений) | ||||
|
7MF2433 |
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 | |
|
Пределы допускаемой дополнительной приведенной погрешности от влияния статического давления (% от диапазона измерений) |
±0,14 на 70 бар (7 МПа) |
±0,14 на 70 бар (7 МПа) | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 | |
|
Масса (без разделителя), кг, не более |
от 4,5 до 7,1 | |||
|
Габаритные размеры (без разделителя) (длинахширинахвысота), мм, не более |
143х104х217 | |||
Таблица 6
|
Наименование параметра |
Значение параметра |
|
LH100 | |
|
7MF1572 | |
|
Диапазоны измерений абсолютного давления, бар (МПа) |
от 0 до 2,5 (от 0 до 0,25) |
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений) |
±0,3 |
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
в диапазонах: от 0 до 3 м вод. ст. (от 0 до 0,03 МПа): ±0,5 от 0 до 4 м вод. ст. (от 0 до 0,04 МПа): ±0,45 от 0 до 6 м вод. ст. (от 0 до 0,06 МПа): ±0,45 св. 6 м вод. ст. (св. 0,06 МПа): ±0,3 |
|
Диапазон рабочих температур окружающего воздуха, °С |
от -10 до +80 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В Для искробезопасного исполнения |
от 10 до 33 от 10 до 30 |
|
Масса (без соединительного кабеля), кг, не более |
0,2 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
116x23,4 |
наносят на титульный лист паспорта типографским способом, а также на корпус преобразователя фотохимическим способом.
Комплектность средства измерения Комплект поставки представлен в таблице 7.
Таблица 7
|
Наименование и условное обозначение |
Количество |
|
Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100) |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки МП 207.2-001-2016 |
1 экз. |
|
Разделители (по запросу): обозначаемые как: 7MF490х, 7MF491\, 7MF492\, 7MF493\, 7MF494\, 7MF495\, 7MF496\, 7MF498\ |
1 шт. |
|
Монтажные приспособления, вентильные блоки |
1 комп. |
|
Примечание: По дополнительному заказу комплект поставки может включать другие аксессуары, упомянутые в сопроводительных документах | |
осуществляется по документу МП 207.2-001-2016 «Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100). Методика поверки С изменением № 1», утвержденному ФГУП «ВНИИМС» 15.04.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный номер 24971-03).
Задатчик давления Воздух-1600 (Регистрационный № 12143-04).
Задатчик давления Воздух-2,5 (Регистрационный № 10610-00).
Вольтметр универсальный Щ31 (Регистрационный № 6027-01).
Мера электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на боковую поверхность корпуса, и/или на эксплуатационную документацию и/или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в паспорте на преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100).
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100)
Международный стандарт МЭК 60770 Измерительные преобразователи в системах управления промышленными процессами
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 ■ 104 Па
Техническая документация фирмы-изготовителя
Изготовители«Siemens S.A.S.», Франция
Адрес: 1 Chemin de la Sandlach, F-67506 Haguenau, Cedex, France
Телефон: +01 49 22 31 00
Факс: +01 49 22 34 13
«Huba Control AG», Швейцария
Адрес: Industriestrasse 17 CH-5436 Wurenlos, Switzerland
Телефон: +41 (0) 56 436 82 00
Факс: +41 (0) 56 436 82 82
ЗаявительОбщество с ограниченной ответственность «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: +7 (495) 737-10-00
Факс: +7 (495) 737-10-01
Web-сайт: www.siemens.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13от 29.03.2019 г.
