МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

01 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

  на заместителя Руководителя РОССТИЙДИр’ГИ С.С.ГОЛувёИИ.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

  ^.В.Кулешов

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 917

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 917

Лист № 1 Регистрационный № 46365-11 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители координат струнных отвесов фотоэлектронные ФПКС-2М-40, ФПКС-2М-100, ИКСО-40, ИКСО-100

Измерители координат струнных отвесов фотоэлектронные (далее по тексту - Измеритель) предназначены для измерения величины смещений строительных сооружений по струнным отвесам:

• — гидротехнических сооружений гидроэлектростанций;

• — опор нефтедобывающих платформ и сооружений морских портов;

• — объектов гражданского и промышленного строительства.

Принцип работы Измерителя основан на применении фотоприемного устройства, который преобразует проецируемое на него изображение в электрический сигнал. Измерения проводятся в отраженном свете.

Световой поток, отраженный от струнного отвеса, поступает через оптическую систему на фотоприемное устройство фотоэлектронного датчика.

Фотоприемное устройство преобразует изображение в электрический сигнал, из которого с помощью микроконтроллера выделяется полезная часть, и определяются координаты положения струны.

Измеритель выпускается в четырех модификациях: ФПКС-2М-40, ФПКС-2М-100, ИКСО-40 и ИКСО-100.

Конструктивно измеритель состоит из несущей плиты, на которой закреплены фотоэлектронные датчики, микроконтроллер и осветительный прибор.

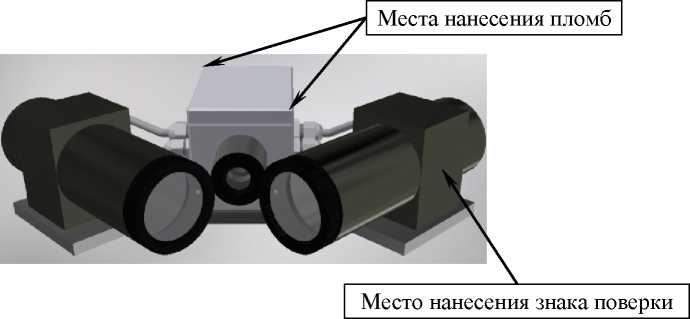

Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид измерителя, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное программное обеспечение (далее — ПО) позволяет в автоматическом режиме измерять и рассчитывать координаты струнных отвесов. ПО и измеренные данные защищены от преднамеренных изменений с помощью специальных средств, к которым относится встроенная функция вычисления контрольной суммы.

Уровень защиты программного обеспечения «высокий» соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на опорную плиту измерителя в виде маркировочной этикетки, титульный лист паспорта - типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

* - Вариант исполнения согласуется с заказчиком

приведены в руководстве по эксплуатации ФАНЕ.401166.001 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям координат струнных отвесов фотоэлектронным ФПКС-2М-40, ФПКС-2М-100, ИКСО - 40, ИКСО-100

ФАНЕ.401166.001 ТУ «Измерители координат струнных отвесов фотоэлектронные. Технические условия»
