О переоформлении свидетельства об утверяздении типа средства измерений № 65155 «Системы учета ГСМ ЖЛТЕХ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Промышленные технологии» (ООО «ПРОМТЕХ») от 11 ноября 2019 г. № 423, № 424 и от 14 ноября 2019 г. № 433, приказываю:

• 1. Внести изменения в описание типа на системы учета ГСМ ЖЛТЕХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 66643-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу РТ-МП-3519-449-2016 «ГСП. Системы учета ГСМ ЖЛТЕХ. Методика поверки» с изменением №1, утвержденному ФБУ «Ростест-Москва» 07 октября 2019 г., и распространить действие документа на системы учета ГСМ ЖЛТЕХ, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 65155 «Системы учета ГСМ ЖЛТЕХ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66643-17, в связи с внесением изменений в методику поверки и реорганизацией изготовителя с ЗАО «ПРОМТЕХ» «PROMTEX», г. Москва в ООО «Промышленные технологии» (ООО «ПРОМТЕХ»), г. Москва.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ^¹!

Сертификат: 0OE1O36E1B07E0FB80EA1189D0BCB6DO90 Кому вьщан: Голубев Сергей Сергеевич

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» января 2020 г. № 74

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы учета ГСМ ЖЛТЕХ

Системы учета ГСМ ЖЛТЕХ предназначены для измерений объёма и массы топлива с кинематической вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт).

Принцип действия систем учета ГСМ ЖЛТЕХ основан на передаче информации о результатах измерений объёма и массы от комплекта ЖЛТЕХ на стационарный комплект ЖЛТЕХ-901.М при помощи протокола беспроводной связи Wi-Fi.

Системы учета ГСМ ЖЛТЕХ предназначены для использования на автотопливозаправщиках и стационарных объёктах при внутрихозяйственном учете.

Системы учета ГСМ ЖЛТЕХ состоят из стационарных комплектов ЖЛТЕХ-901.М и комплектов ЖЛТЕХ.

Комплекты ЖЛТЕХ представляют собой установку для налива топлива, которая устанавливается на раму автотопливозаправщика (бортовой комплект, далее - АТЗ) или на стационарном объёкте (стационарный комплект), и изготавливаются в следующих модификаций, которые отличаются методом измерений:

- ЖЛТЕХ-101.М - измерения объёма.

Конструкция комплектов ЖЛТЕХ-101.М включает в себя установку для налива топлива (канал измерений объёма), которая состоит из измерителя объёма топлива (счётчики жидкости СЖ (модели СЖ-ШЮ и СЖ-ППВ, регистрационный номер 5991615); измерителя объёма RSJ-50 (производства фирмы Bennett, Китай)); клапан электромагнитный; датчик импульсов; отсчетное устройство в комплекте с программным обеспечением; обогреватель; блок фильтра; перепускной клапан; миникомпьютер с программным обеспечением; модуль клавиатуры и дисплей; раздаточный кран.

По дополнительному заказу в состав комплектов ЖЛТЕХ-101.М могут быть включены уровнемер ПМП, блок сопряжения с уровнемером, блок питания уровнемера ПМП, преобразователь интерфейсов ПМП, принтер чековый, беспроводной сетевой клиент Wi-Fi и насос.

ЖЛТЕХ-301.М - прямые динамические измерения массы (в соответствии с ГОСТ Р 8.903-2015) и измерения объёма.

Комплекты ЖЛТЕХ-301.М состоят из установки для налива топлива (канал измерений массы и канал измерений объёма), включающую счетчик-расходомер массовый Micro Motion (регистрационный номер 45115-16), расходомер-счетчик массовый OPTIMASS x400 (регистрационный номер 53804-13), расходомер массовый Promass (регистрационный номер 15201-11), счетчик-расходомер массовый кориолисовый ROTAMASS (регистрационный номер 27054-14), счетчик-расходомер массовый «ЭМИС-МАСС 260» (регистрационный номер 42953-15); клапана электромагнитного, отсчетного устройства в комплекте с программным обеспечением; обогревателя; блока фильтра; перепускного клапана; миникомпьютера; модуля клавиатуры и дисплея; раздаточного крана.

По дополнительному заказу в состав комплектов ЖЛТЕХ-301.М могут быть

Лист № 2 Всего листов 8 включены уровнемер LLS, блок сопряжения с уровнемером, блок искрозащиты на стабилитронах БИС, принтер чековый, беспроводной сетевой клиент Wi-Fi и насос.

- Стационарный комплект ЖЛТЕХ-901.М состоит из автоматизированного рабочего места АРМ - ЭВМ с операционной системой Windows (в комплекте с программным обеспечением); источника бесперебойного питания (по дополнительному заказу); многофункционального устройства (по дополнительному заказу); блока сопряжения RS485/USB; точки доступа Wi-Fi; антенны Wi-Fi; источника питания 24 В; считывателя карт; идентификационных карт; ключа лицензии.

Устройство передачи данных, входящее в состав стационарного комплекта ЖЛТЕХ-901.М и состоящее из точки доступа Wi-Fi, и источник питания 24 В устанавливаются в непосредственной близости от места стоянки АТЗ или стационарной установки для налива топлива (до 30 м).

Общий вид компонентов систем учета ГСМ ЖЛТЕХ представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

б)

в)

^а)

д⁾

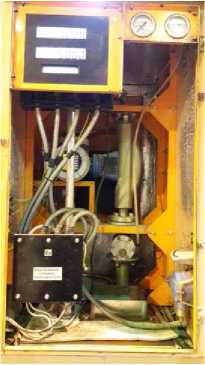

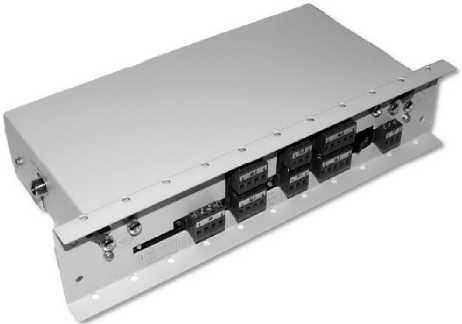

Рисунок 1 - Общий вид компонентов систем учета ГСМ ЖЛТЕХ: а) бортовой комплект ЖЛТЕХ; б) бортовой комплект ЖЛТЕХ-101.М; в) бортовой комплект ЖЛТЕХ-301.М; г) стационарные комплекты ЖЛТЕХ; д) модуль клавиатуры и дисплея; е) миникомпьютер.

^е)

а)

Знак поверки

б)

^в)

Знак по:

:рки

Знак поверки

ж) счетчики-расходомеры массовые «ЭМИС-МАСС 260»

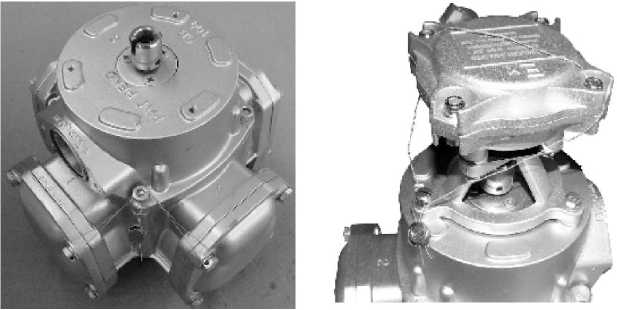

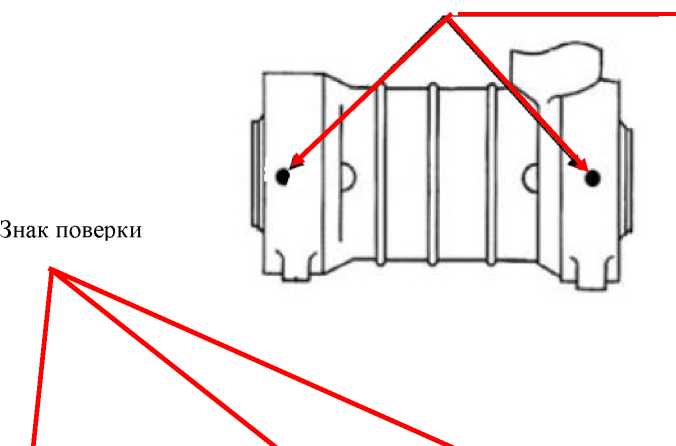

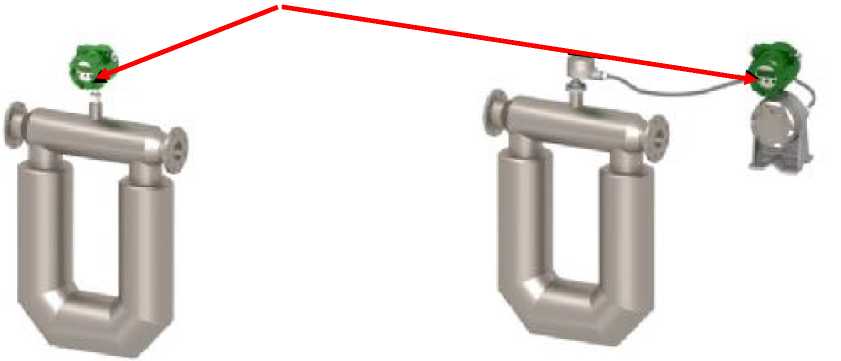

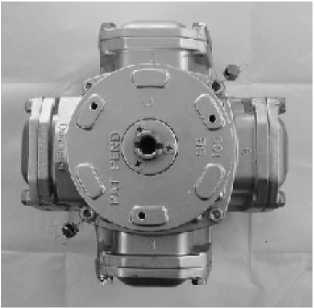

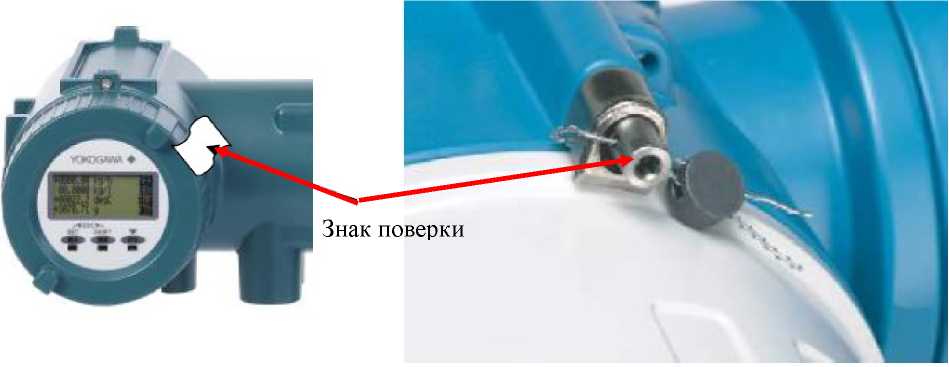

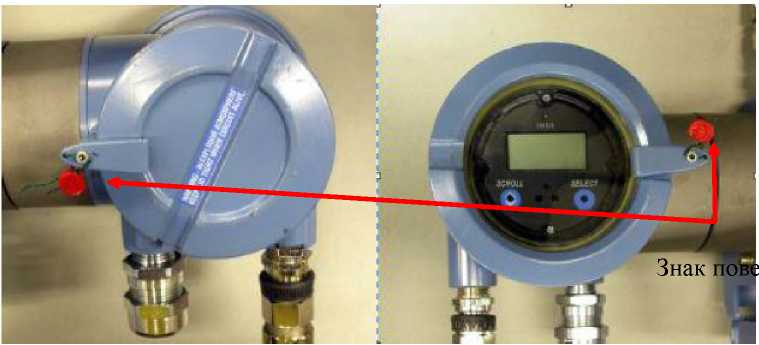

Рисунок 2 - Места нанесения знака поверки: а) счётчики жидкости СЖ, модель СЖ-ННО; б) счётчики жидкости СЖ, модель СЖ-ППВ; в) измерители объёма RSJ-50 г) счетчики-расходомеры массовые Micro Motion; д) счетчики - расходомеры массовые кориолисовые ROTAMASS; е) расходомеры массовые Promass; ж) счетчики-расходомеры массовые «ЭМИС-МАСС 260».

1рограммное обеспечение служит для управления наливом и учета отпущенного топлива.

Уровень защиты программного обеспечения систем учета ГСМ ЖЛТЕХ от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Таблица 3 - Основные технические характеристики

продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку установки для налива топлива методом шелкографии.

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу РТ-МП-3519-449-2016 с изменением № 1 «ГСИ. Системы учета ГСМ ЖЛТЕХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 октября 2019 г.

Основные средства поверки:

эталонные мерники 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 10, 20, 50, 100 дм³;

термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), цена деления 0,1 °С, диапазон измерений от минус 40 до плюс 40 °С;

весы, класс высокий по ГОСТ OIML R 76-1-2011;

измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный номер в Федеральном информационном фонде 27163-09), погрешность ±0,1 кг/м³;

прибор комбинированный Testo-610 (регистрационный номер в Федеральном информационном фонде 38735-08);

барометр-анероид метеорологический БАММ-1 (регистрационный номер в Федеральном информационном фонде 5738-76);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт, на счётчики жидкости СЖ, модель СЖ-ППО, счетчики-расходомеры массовые Micro Motion, счетчики - расходомеры массовые кориолисовые ROTAMASS, расходомеры массовые Promass, счетчики-расходомеры массовые «ЭМИС-МАСС 260», счётчики жидкости СЖ, модель СЖ-ППВ и измерители объёма RSJ-50.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4213-001-25021501-2015 Системы учета ГСМ ЖЛТЕХ. Технические условия

Общество с ограниченной ответственность «Промышленные технологии» (ООО

«ПРОМТЕХ»)

ИНН 7703425377

Адрес: 121069, г. Москва, ул. Большая Никитская, д. 50А/5, этаж 2, пом. I, комн. 4

Телефон: 8 (495) 225-48-29; 8 (495) 461-05-06; 8 (495) 465-16-01

Факс: 8 (495) 465-02-31

E-mail: info@promtex.ru

Испытательный центр

Лист № 8 Всего листов 8 Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., д. 31 Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                       А.В. Кулешов

М.п.                 «23» января 2020 г.
