О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 1BDA70098FBD4FA29944FE6CFD237DB5

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 29.09.2022 до 23.12.2023

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1745

Регистрационный № 15176-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры самопишущие ДМ-2001

Манометры самопишущие ДМ-2001 предназначены для измерения и непрерывной записи во времени на дисковой диаграмме избыточного давления жидких и газообразных неагрессивных сред в различных отраслях промышленности.

Основными частями манометра являются: пружина Бурдона, передаточный механизм, самопишущая часть и привод диаграммного диска.

Действие манометра основано на уравновешивании измеряемого давления силой упругой деформации одновитковой пружины Бурдона, перемещение свободного конца которой передаточно-множительным механизмом преобразуется в угловое перемещение пера, записывающего показания на диаграммном диске. Вращение диска осуществляется с помощью механического привода.

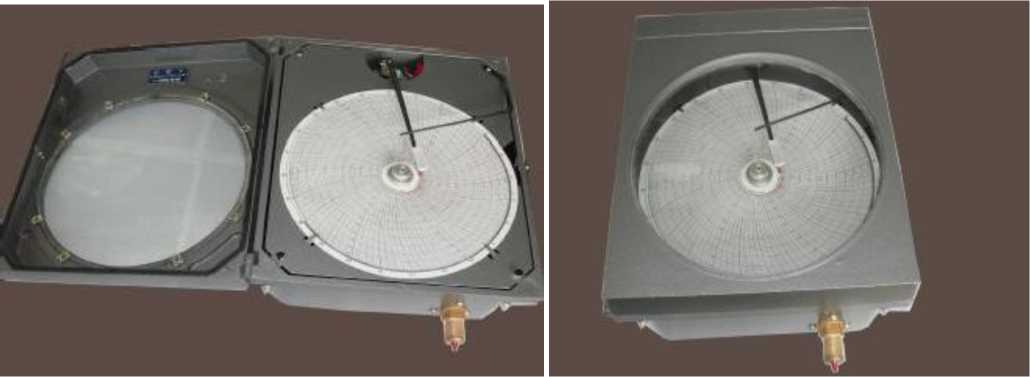

Рисунок 1 - Общий вид манометра самопишущего ДМ-2001

t1- значение температуры соответствующее нормальным условиям, t2- действительное значение температуры в рабочем диапазоне

Знак утверждения типа наносится на табличке манометра, установленной на крышке корпуса, методом тиснения или любым другим способом, обеспечивающим четкое изображение знака и типографским способом на эксплутационную документацию.

Комплектность

Комплектность поставки манометра соответствует, указанному в таблице 1.

Таблица 1

Методы измерений приводятся в технических условиях ТУ 4212-014-00225578-96 «Манометр самопишущий ДМ-2001».

ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления в диапазоне до 250 Мпа»;

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры итягонапоромеры»;

МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры итягонапоромеры показывающие и самопишущие. Методика поверки»;

Технических условиях ТУ 4212-014-00225578-96 «Манометр самопишущий ДМ-2001».

Изготовитель

Акционерное общество «Сафоновский завод «Теплоконтроль»

(АО «Сафоновский завод «Теплоконтроль»)

ИНН 6726001460

Адрес: 215503, Смоленская обл., г. Сафоново, ул. Ленинградская, д. 18

Телефон (факс): +7 (48142) 2-84-15, +7 (48142) 4-26-42

E-mail: info@tcontrol.ru

Web-сайт: www.tcontrol.ru

Федеральное государственное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Смоленской области» (ФГУ «Смоленский ЦСМ»)

Адрес: 214014, г. Смоленск, ул. Нахимсона, д. 10

Тел./факс: (8.481.2) 66-65-01,

E-mail: csm@smolcsm.ru

Аттестат № 30145 от 03.03.2011.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» августа 2023 г. № 1745

Регистрационный № 54974-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия платформенные ВСП4

Весы неавтоматического действия платформенные ВСП4 (далее - весы) предназначены для определения массы различных грузов.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора.

Грузоприемное устройство весов (далее - ГПУ) представляет собой металлическую конструкцию с платформой для принятия нагрузки. Платформа опирается на четыре аналоговых весоизмерительных тензорезисторных датчиков (далее - датчиков).

Общий вид ГПУ весов представлен на рисунке 1.

ВСП4-А

ВСП4-В                  ВСП4-Н

ВСП4-Т                  ВСП4-П                       ВСП4-С

ВСП4-Ж

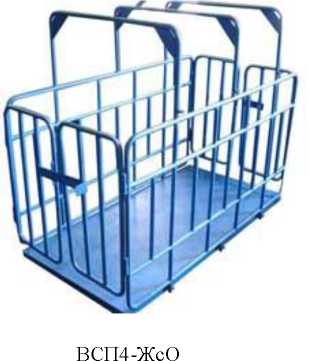

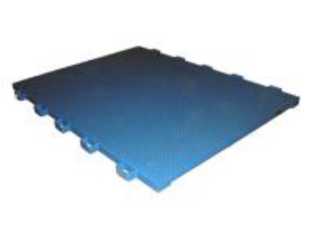

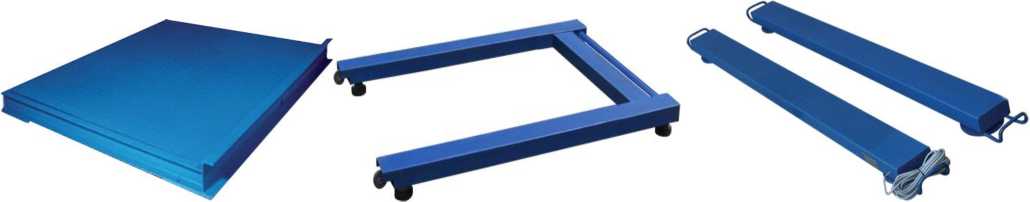

Рисунок 1 - Общий вид ГПУ весов

В весах используются следующие датчики:

• - датчики весоизмерительные тензорезисторные H8C, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», КНР;

• - датчики весоизмерительные тензорезисторные SQB, SQBB, SQB-SS, SQBT-SS изготавливаемые фирмой «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР.

• - датчики весоизмерительные тензорезисторные ACF, изготавливаемые фирмой «Acuweigh Corporation», Тайвань.

Сигнальные кабели датчиков в зависимости от исполнения весов подключаются к весоизмерительному прибору напрямую или через соединительную коробку, или через беспроводной интерфейс.

Весоизмерительные приборы являются индикаторами (Т.2.2.2 по ГОСТ OIML R 76-1-2011), представляют результаты взвешивания и имеют клавиши управления весами.

В весах используются следующие весоизмерительные приборы:

• - приборы весоизмерительные НВТ, изготавливаемые ЗАО «ВЕС-СЕРВИС», г. Санкт-Петербург;

• - приборы весоизмерительные D2008, изготавливаемые фирмой «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР.

Общий вид весоизмерительных приборов представлен на рисунке 1.

НВТ-1

НВТ-1Н

НВТ-3            НВТ-7

НВТ-8

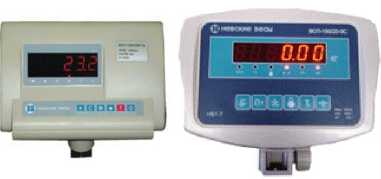

Рисунок 2 - Общий вид весоизмерительных приборов

D2008

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - показывающее устройство с расширением — при использовании весоизмерительных приборов НВТ (Т.2.6).

Класс точности, значение максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются

ВСП4-1000.

Максимальная нагрузка, кг:                                                          I

150; 250; 300; 500; 600; 1000; 1500; 2000; 3000; 5000; 6000; 10000; 15000; 20000, 25000 Метрологические характеристики:

• 1 - весы с 3000 < n < 5000;

• 2 - многоинтервальные весы.

Весы с n < 3000 не обозначаются.

Грузоприемная платформа:

А — базовая;

Б — базовая с пандусами;

В — врезная;

Н — низкопрофильная с пандусами;

Т — базовая с защитным ограждением;

С — стержневая;

П — паллетная;

У - с защитой от ударных нагрузок;

Ж - для взвешивания животных со скобами;

ЖсО - для взвешивания животных с ограждением.

Тип весоизмерительного прибора:

• 1 — НВТ-1, НВТ-1Н (со светодиодным дисплеем)

• 2 — НВТ-2 (аналог НВТ-1 с жидкокристаллическим дисплеем)

• 3 — НВТ-3 (со светодиодным дисплеем)

• 4 — НВТ-3 (с жидкокристаллическим дисплеем)

• 5 — НВТ-5 (со светодиодным дисплеем)

• 6 — НВТ-5 (с жидкокристаллическим дисплеем)

• 7 — НВТ-7 (со светодиодным дисплеем)

• 8 — НВТ-8 (аналог НВТ-7 с жидкокристаллическим дисплеем)

• 9 — НВТ-9 (со светодиодным дисплеем)

• 10 — НВТ-9 (с жидкокристаллическим дисплеем)

11— D2008

Р — (если присутствует) наличие беспроводного интерфейса

Знак поверки в виде наклейки наносится на лицевую панель весов и (или) оттиск поверительного клейма наносится на крепежные винты задней стенки весоизмерительного прибора.

Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки в зависимости от исполнения весов корпус весоизмерительного прибора пломбируется либо свинцовой пломбой, либо мастичной пломбой на крепежном элементе корпуса, либо пломбируется переключатель настройки (рисунки 3 и 4).

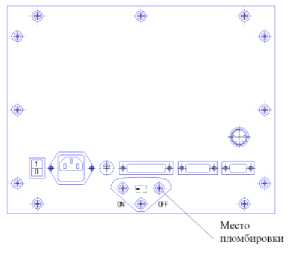

Рисунок 3 - Схема пломбировки корпуса весоизмерительного прибора НВТ от несанкционированного доступа

Рисунок 4 - Схема пломбировки переключателя настройки от несанкционированного доступа весоизмерительного прибора D2008

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО отображаются на дисплее весов при включении и приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1—2011...............................................................III (средний).

Диапазон уравновешивания тары .......................................................................................100 % Мах.

Диапазон температуры, ^оС

• - при использовании датчиков H8C, SQB, SQBВ, SQB-SS, SQBT-SS от минус 10 до плюс 40;

• - при использовании датчиков ACF............................................................. от минус 30 до плюс 40.

Значения максимальных нагрузок Max, числа n поверочных интервалов e весов указаны в таблицах 2 и 3.

Таблица 2 - Весы (с одним диапазоном взвешивания)

Таблица 2 - Многоинтервальные весы

Параметры электропитания от сети переменного тока:

напряжение, В ...................................................................................................... от 187 до 242;

частота, Гц ........................................................................................................................... 50±1.

Номинальное напряжение питания внутреннего источника постоянного тока, В.........................6.

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Приведены в эксплуатационном документе.

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;

ТУ 4274-003-50062845-2013 «Весы неавтоматического действия платформенные ВСП4. Технические условия».

Правообладатель

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС») ИНН 7814099626

Юридический адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, лит. А, помещ. 11-Н

Тел./факс: +7 (800) 775-8402

Web-сайт: www.vesservice.com

Изготовитель

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»)

ИНН 7814099626

Адрес: 192007, г. Санкт-Петербург, Камчатская ул., д. 9, лит. В, помещ. 11Р Тел./факс: +7 (800) 775-8402

Web-сайт: www.vesservice.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-5666

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
