О переоформлении свидетельства об утверждении типа средства измерений № 61755/1 «Теплосчетчики SonoSelect 10, SonoSafe 10» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Данфосс» от 17 октября 2019 г. № 171019/Q2 h№171019/Q4 приказываю:

• 1. Внести изменения в описание типа на теплосчетчики SonoSelect 10, SonoSafe 10, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63444-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2.  Установить методику поверки по документу МП 63444-16 «ГСП. Теплосчетчики SonoSelect 10, SonoSafe 10. Методика поверки» с изменением №2, утвержденному ФГУП «ВНИИМС» 17 октября 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 61755/1 «Теплосчетчики SonoSelect 10, SonoSafe 10», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63444-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯОСЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36E1B07E0FB8OEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики SonoSelect 10, SonoSafe 10 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии (либо энергии, затраченной на охлаждение), температуре, расходе теплоносителя в закрытых системах водяного отопления и холодоснабжения коммунального хозяйства.

Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем тепло- и холодоснаб-жения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.

Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и тепловычислителя, который снабжен термометрами сопротивления Pt1000. Тепловычис-литель производит вычисление тепловой энергии, используя сигналы от расходомера и термометра сопротивления, а также считывание измерительной информации через оптический интерфейс с помощью смартфона или компьютера, дистанционную передачу измерительной и служебной информации через следующие интерфейсы: оптический интерфейс, M-bus, RS 485, импульсный выход, радио модуль 868,95 МГц. Тепловычислитель обеспечивает вывод на дисплей следующей информации:

-значение количества потреблённой тепловой энергии;

-объём и расход теплоносителя;

-разность температур (ДТ);

-температуру воды на подающем трубопроводе;

-температуру воды в обратном трубопроводе;

-тепловую мощность.

Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.

Общий вид средства измерений представлен на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

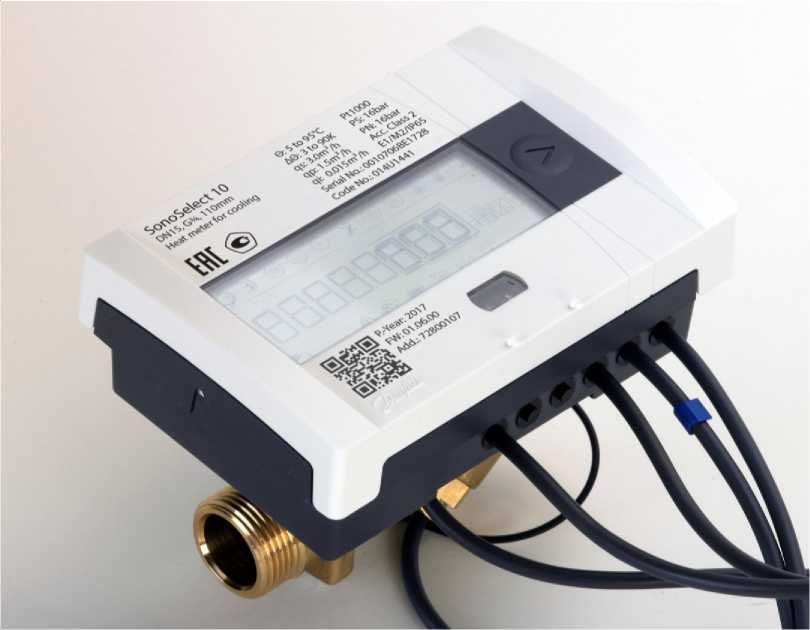

Рисунок 1 - Общий вид теплосчетчика SonoSelect 10

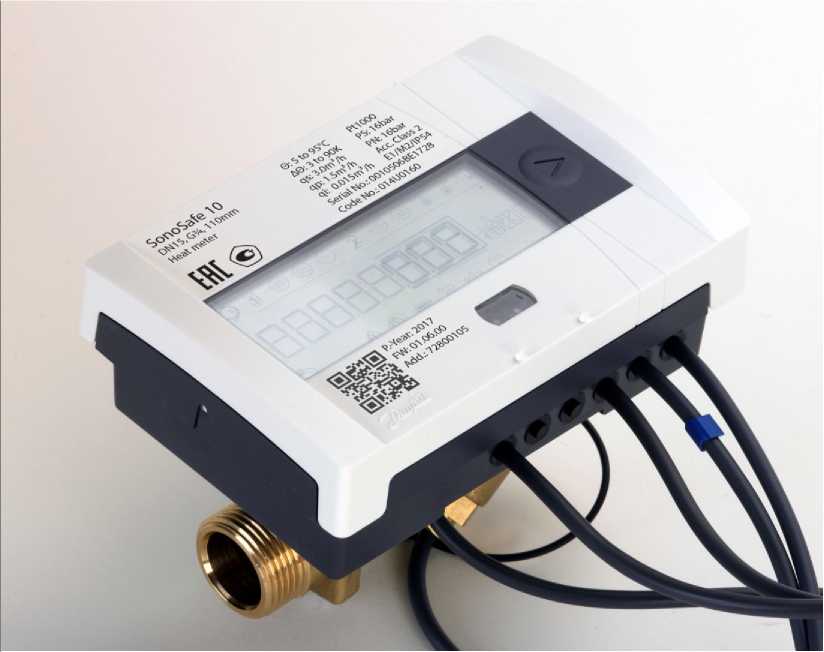

Рисунок 2 - Общий вид теплосчетчика SonoSafe 10

Схема пл

вки от

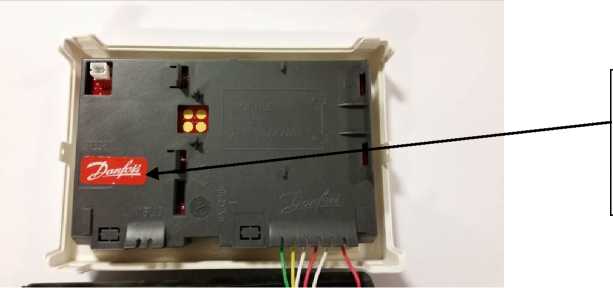

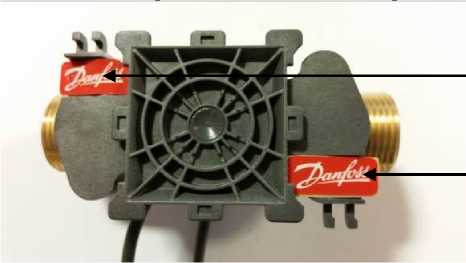

Место для нанесения пломбы изготовителя или пломбы поверителя с нанесенным знаком поверки

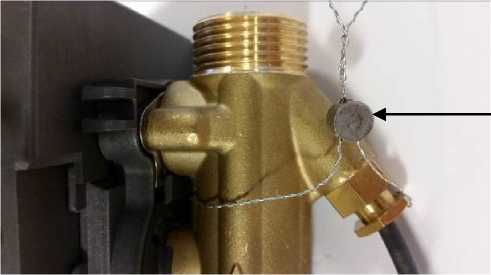

Место   для нанесения

пломбы эксплуатирующей либо    теплоснабжающей

организации на термометр сопротивления

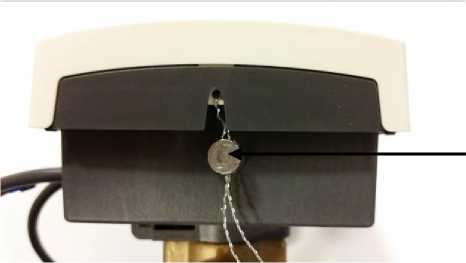

Место   для нанесения

пломбы эксплуатирующей либо    теплоснабжающей

организации на тепловычис-литель

Рисунок 3 - Места пломбировки теплосчетчиков SonoSafe 10 и SonoSelect 10

Программное обеспечение (ПО) является встроенным, состоит из метрологически значимой и метрологически не значимой частей и не может быть изменено в процессе эксплуатации теплосчетчика.

ПО теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.

Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.

Таблица 1

Метрологические и технические характеристики

Таблица 2

Таблица 3

наносится на лицевую панель теплосчётчика методом лазерной печати и на титульный лист паспорта типографским способом.

Таблица 4

осуществляется по документу МП 63444-16 "ГСИ. Теплосчётчики SonoSelect 10,

SonoSafe 10. Методика поверки. С изменением № 2", утверждённому ФГУП "ВНИИМС" 17.10.2019 г.

Основные средства поверки:

- поверочные установки с диапазоном расхода от 0,006 до 8 м³/ч, с погрешностью не более ±0,5 %;

• - манометр класса точности 1 с диапазоном измерений давления от 0 до 2,5 МПа ГОСТ 2405-88;

• - жидкостные термостаты для воспроизведения температур в диапазоне от 0 до +100 °С, с погрешностью ±0,1 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу (рисунок 3) или в свидетельство о поверке и (или) в разделы 9, 10 паспорта.

приведены в эксплуатационном документе.

ГОСТ Р 51649-2014 Теплосчётчики. Общие технические требования

ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя

Техническая документация фирмы-изготовителя.

Фирма "Danfoss (Tianjin) Ltd", Китай

Адрес: No. 9, Quanhui Road, Wuqing Development Area, Tianjin

Тел. +86 22 82126400

Общество с ограниченной ответственностью "Данфосс" (ООО "Данфосс")

ИНН: 5017050538

Адрес: 143581, РФ, Московская область, Истринский район, деревня Лешково,

д. 217

Тел.: +7 (495) 792-57-57

Факс: +7 (495) 792-57-58

Web-сайт: www.danfoss.ru

E-mail: info@danfoss.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
