МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 2384______

Москва

О внесении изменений в описание типа

на резервуары стальные вертикальные цилиндрические РВСС-3000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ТНП» от 26 октября 2020 г. № 1020 приказываю:

• 1. Утвердить новую редакцию описания типа на резервуары стальные вертикальные цилиндрические РВСС-3000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 56438-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 200-13 с изменением №1 «ГСИ. Резервуары стальные вертикальные цилиндрические РВСС-3000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» от 21 декабря 2018 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(--------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕ.ДLНИЯ О СЕР1 ИФИКА ГЕ ГЯ I

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2384

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСС-3000

Резервуары стальные вертикальные цилиндрические РВСС-3000 (далее - резервуары) являются мерой вместимости и предназначены для измерений объёма нефти и её хранения.

Принцип действия резервуаров основан на заполнении их нефтью до определенного уровня, соответствующего объему согласно градуировочной таблице. Резервуары представляют собой закрытые сосуды в форме вертикально стоящих цилиндров с плоским днищем, конической крышей, горловинами и люками. Стенки и крыша резервуаров изолированы минеральной ватой с металлическим верхним покровным слоем.

Резервуары по принципу действия являются закрытыми, по расположению -наземными. Внешний вид резервуаров приведён на рисунке 1.

Резервуары расположены в резервуарном парке посёлка Семилужки Томской области.

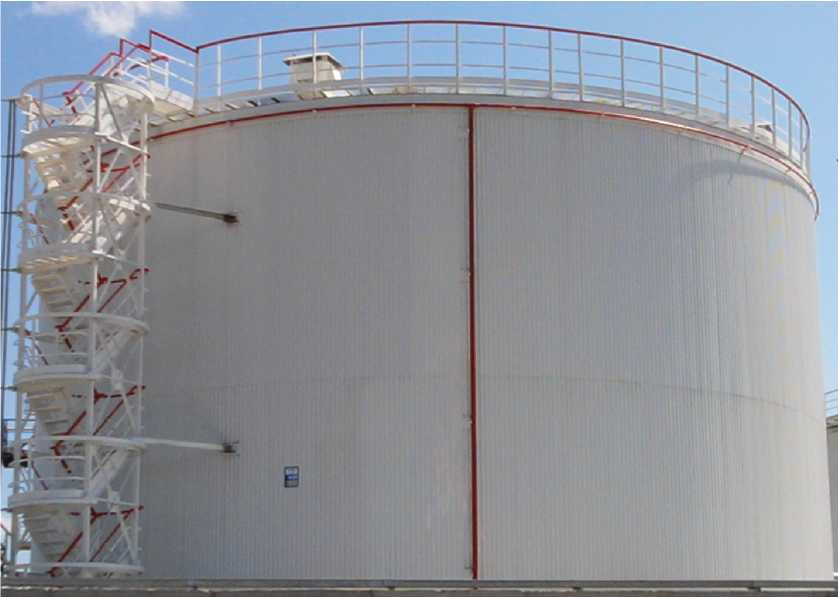

Рисунок 1 - Внешний вид резервуаров

Пломбирование резервуаров не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится в виде наклейки на титульный лист паспорта.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 200-13 «ГСИ. Резервуары стальные вертикальные цилиндрические РВСС-3000. Методика поверки» (с изменением №1), утвержденному ФБУ «Томский ЦСМ» 21.12.2018 г.

Основные средства поверки:

• - тахеометр электронный Leica TS15 (регистрационный № 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ± (1 + 1,5-10’⁶- L) мм;

• - толщиномер ультразвуковой УТ-93П (регистрационный № 10479-98), диапазон измерений от 0,6 до 100 мм, пределы допускаемой абсолютной погрешности при измерении толщины ± 0,1 мм;

• - штангенциркуль ШЦЦ (регистрационный № 26095-13), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ± 0,04 мм;

• - рулетка измерительная металлическая Р20У2Г (регистрационный № 55464-13), диапазон измерений от 0 до 20 м, класс точности 2;

• - рулетка измерительная металлическая Р20У3К (регистрационный № 26278-04), диапазон измерений от 0 до 20 м, класс точности 3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

приведены в документе «ГСИ. Масса нефти. Методика измерений в резервуарах стальных вертикальных цилиндрических по резервной схеме учета на ООО «ТНП» (свидетельство об аттестации методики измерений № 01.00241-2013/29-455-2020).

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Техническая документация ООО «ТНП»

Уфимский завод металлических конструкций. Открытое акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (УЗМК ОАО «АК ВНЗМ») (резервуар изготовлен в 2013 г. Акционерной компанией Востокнефтезаводмонтаж)

ИНН: 0277015293

Юридический адрес: 450112, г. Уфа, ул. Юбилейная, д. 16/2 Телефон (347) 216-45-65

E-mail: uzmk_vnzm@inbox.ru

Общество с ограниченной ответственностью «Томскнефтепереработка»

(ООО «ТНП»)

ИНН: 7017135873

Юридический адрес: 634530, Томская область, Томский район, село Семилужки, ул. Нефтепровод, д. 2

Телефон (3822) 44-07-09, факс (3822) 44-08-37

E-mail: mail@tomnpz.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская область, г. Томск, ул. Косарева, д. 17а

Телефон: (3822) 55-44-86; факс (3822) 56-19-61

Web-сайт: tomskcsm.ru

Е-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
