ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы "PELENG" ("ПЕЛЕНГ") УД2-102ВД Назначение средства измеренийДефектоскопы "PELENG" ("ПЕЛЕНГ") УД2-102ВД (далее по тексту - дефектоскопы) предназначены для измерения характеристик дефектов (амплитуда отраженного сигнала, координаты дефектов) типа нарушения сплошности (трещины, поры) ультразвуковым и вихретоковым методами контроля вручную и (или) с использованием устройств сканирования.
Описание средства измеренийВ дефектоскопах реализованы ультразвуковой и вихретоковый методы контроля.
Принцип действия ультразвукового метода контроля основан на применении ультразвуковых колебаний (УЗК), обладающих свойством отражаться от неоднородностей или поглощаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется ручным пьезоэлектрическим преобразователем (ПЭП) подключенным к электронному блоку (БЭ) дефектоскопа.
Принцип действия вихретокового метода контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретокового преобразователя (ВТП).
Для обнаружения различно ориентированных внутренних дефектов в работе дефектоскопов реализуется эхо-метод, зеркальный и зеркально-теневой методы ультразвукового контроля, а также амплитудный и фазовый методы обработки сигналов при вихретоковом контроле.
БЭ включает в себя устройство обработки, приемо-возбудитель, клавиатуру и дисплей. Фотография общего вида дефектоскопа представлена на рисунке 1. Устройством обработки является микропроцессорная система, совместно с программным обеспечением (ПО), осуществляющая работу дефектоскопов во всех режимах.
Дефектоскопы являются одноканальной системой ультразвукового (при контактном способе ввода УЗК) или вихретокового контроля и с возможностью применения многоканальных вихретоковых преобразователей.
Дефектоскопы выпускаются в двух модификациях: УД2-102ВД/1 и УД2-102ВД/2. В модификации УД2-102ВД/1 используется черно-белый экран и съемная аккумуляторная батарея. В модификации УД2-102ВД/2 используется цветной экран и несъемная аккумуляторная батарея.
Дефектоскоп модификации УД2-102ВД/2 может применяться совместно с активными вихретковыми преобразователями серии ПНА и многоканальными вихретоковыми преобразователями (МВТП) типов ССВК №1 - ССВК №17. Указанные МВТП могут использоваться в составе сканирующих устройств серии УСК-ВТ, ТТ-ВТ и других. МВТП представляет собой набор чувствительных элементов, расположенных на печатной плате установленной в корпусе преобразователя. Данной печатной плате в процессе производства может быть задана форма, соответствующая форме контролируемой поверхности. ..
БЭ дефектоскопа опломбирован пломбой на задней панели (рисунок 2).
УД2-102ВД/1
УД2-102ВД/2
Место нанесения знака
утверждения типа
Место
нанесения знака
поверки

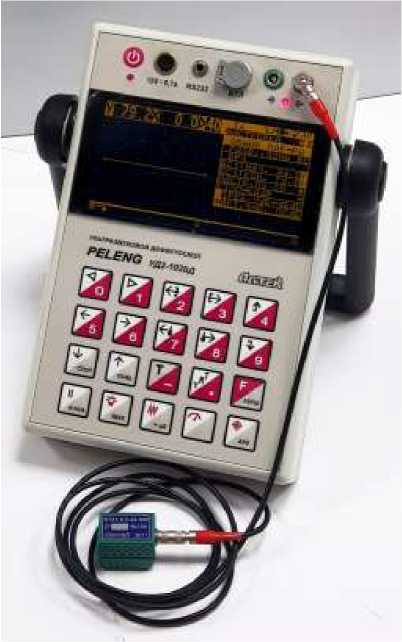

Рисунок 1 - Общий вид дефектоскопов
Место пломбировки

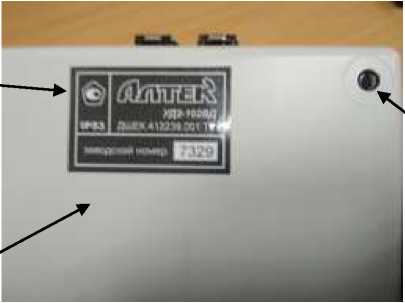

Рисунок 2 - Место нанесения знака утверждения типа, знака поверки и пломбировки дефектоскопа
Программное обеспечениеНа дефектоскопе установлено программное обеспечение «Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД», которое используется для настройки дефектоскопа, сбора и обработки информации.
В ультразвуковом дефектоскопе общего назначения открыт доступ к «универсальной» версии ПО. Универсальная версия ПО не содержит готовых настроек для контроля различных объектов. Дефектоскопист самостоятельно создает нужные ему настройки, после чего сохраняет их в памяти прибора.
Кроме универсальной версии ПО в дефектоскопе может быть открыт доступ к «специализированным» версиям. Любая специализированная версия ПО содержит типовые варианты (заготовки) будущих настроек для проведения в соответствии с действующими нормативными документами ультразвукового и вихретокового контроля ответственных деталей.
В одном дефектоскопе одновременно может быть открыт доступ сразу к нескольким версиям ПО. Доступные версии индицируются на экране дефектоскопов при их включении.
ПО обладает многоуровневой системой доступа. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО системы соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
"Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД" "универсальная" версия |
"Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД" "рельсовая" версия |
"Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД" "локомотивная" версия |
"Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД" версия "для контроля деталей путевых машин" |
Номер версии (идентификационный номер) ПО |
3.62 |
1.50 |
4.42 |
4.80 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Продолжение таблицы 1
Идентификационные данные (признаки) |
Значение | ||
Идентификационное |
"Дефектоскоп |
"Дефектоскоп |
"Дефектоскоп |
наименование ПО |
"PELENG" |
"PELENG" |
"PELENG" ("ПЕЛЕНГ") |
("ПЕЛЕНГ") |
("ПЕЛЕНГ") |
УД2-102" версия "для | |
УД2-102ВД" |
УД2-102ВД" |
приемочного контроля | |
"нефтегазовая" |
"вагонная" |
железнодорожных осей, | |
версия |
версия |
колес" | |
Номер версии (идентификационный номер) ПО |
7.12 |
6.42 |
6.80 |
Цифровой идентификатор ПО |
- |
- |
- |
1 Метрологические характеристики ультразвукового канала
Таблица 2
Номинальное значение и предельное отклонение частоты заполнения зондирующих импульсов, МГц |
0,40±0,04; 1,25±0,125; 1,80±0,18; 2,50±0,25; 5,00±0,50 |
Амплитуда зондирующих импульсов, В, не менее: | |
для модификации УД2-102ВД/1 |
120 |
для модификации УД2-102ВД/2 |
105 |
Продолжение таблицы 2
Длительность зондирующих импульсов, мкс, не более: на частоте 0,40 МГц на частоте 1,25 МГц на частоте 1,80 МГц на частоте 2,50 МГц на частоте 5,00 МГц |
5,5 2,1 1,7 1,3 0,9 |
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приемника, дБ |
±1 |
Пределы допускаемой абсолютной погрешности измерений амплитуды входных сигналов (относительно порога автоматической сигнализации дефектов), дБ |
±1 |
Пределы допускаемого отклонения точки выхода луча наклонных ПЭП: для номинального значения угла ввода менее 60 °, мм |
±1 |
для номинального значения угла ввода 60 ° и более, мм |
±2 |
Пределы допускаемого отклонения угла ввода наклонных ПЭП: для номинального значения угла ввода менее 60 °, ° |
±1,5 |
для номинального значения угла ввода 60 ° и более, ° |
±2,0 |
Диапазон зоны контроля по глубине залегания для ПЭП, мм: П111-1,25; П111-1,8; П111-2,5 |
от 15 до180 |
П112-1,25; П112-1,8; П112-2,5; П112-5,0 |
от 2 до 30 |
П111-5,0 |
от 10 до 70 |
П121-1,25-40 |
от 40 до 50 |
П122-1,25-40; П121-5,0-50 |
от 5 до 50 |
П121-1,25-50; П121-1,8-40; П121-1,8-50 |
от 15 до 50 |
П121-1,25-65; П121-1,8-65; П121,2,5-45; П121-2,5-50; П121-5,0-40 |
от 10 до 50 |
П122-1,8-40 |
от 1 до 50 |
П121-2,5-18; П121-2,5-40 |
от 20 до 50 |
П121-2,5-60; П121-2,5-65 |
от 5 до 45 |
П121-2,5-70; П121-5,0-65 |
от 5 до 40 |
П122-5,0-70; П121-5,0-70 |
от 2 до 35 |
П121-5,0-75 |
от 2 до 25 |
Пределы допускаемой абсолютной погрешности измерения координат залегания дефектов, мм, не более: | |
для прямых ПЭП |
±(0,5+0,01 •Y) |
для наклонных ПЭП |
±(1+0,03 •Y) и ±(1+0,03 •Х), где Х - расстояние от |
точки ввода до проекции дефекта на поверхность, мм; Y - глубина залегания дефекта, мм |
Продолжение таблицы 2
Условная чувствительность ПЭП, дБ П111-2,5 П121-2,5-40 П111-0,4; П121-1,25-40 П111-1,25 П112-1,25; П112-1,8; П112-2,5; П112-5,0; П121-1,8-40; П121-2,5-45; П121-2,5-50 П111-1,8 П111-5,0; П121-1,25-50 П121-0,4-40; П121-0,4-50; П121-1,25-90 П121-2,5-90 П122-1,25-40; П121-2,5-60 П121-1,25-65 П122-1,8-40 П121-1,8-50; П121-2,5-65; П121-2,5-70 П121-1,8-65 П121-2,5-18 П121-5,0-40 П121-5,0-50 П121-5,0-65; П122-5,0-70; П121-5,0-70; П121-5,0-75 П121-0,4-90 П121-5-90 |
20+10 28+10 24+16 16+16 30+16 18 +16 26+16 14+16 10+16 36+16 39+16 44+16 40+16 46+16 17+16 42+16 48+16 58+16 28+16 45+16 |
Запас чувствительности, дБ для прямых ПЭП для наклонных ПЭП |
6 10 |
2 Метрологические характеристики вихретокового канала
Таблица 3
Номинальное значение частоты сигнала задающего генератора вихретокового канала, кГц |
от 10 до 100 (с шагом 1) |
Допускаемое отклонение частоты сигнала задающего генератора вихретокового канала, % |
+10 |
Амплитуда сигнала задающего генератора вихретокового канала, В, не менее |
4 |
Пределы допускаемой абсолютной погрешности измерений глубины дефекта типа пропил шириной от 0,1 мм для ВТП серии ПН на частоте 70 кГц, мм, не более |
±(0,1+0,3-Н), где H -глубина дефекта, мм |
Чувствительность (глубина поверхностных искусственных дефектов, используемых для установки порога чувствительности при шероховатости Rz<160 мкм) при проведении вихретокового контроля, мм: ССВК-3, ССВК-4, ССВК-11 ССВК-1, ССВК-2, ССВК-5, ССВК-6, ССВК-7, ССВК-8, ССВК-9, ССВК-10, ССВК-12, ССВК-13, ССВК-14, ССВК-15, ССВК-16, ССВК-17 серия ПН на частоте 70 кГц и ПНА |
0,5±0,1 3,0±0,3 0,5±0,1 |
-
3 Технические характеристики
Таблица 4
Диапазон воздушного зазора между объектом контроля и МВТП, мм: ССВК-3, ССВК-4, ССВК-11 ССВК-1, ССВК-2, ССВК-5, ССВК-6, ССВК-7, ССВК-8, ССВК-9, ССВК-10, ССВК-12, ССВК-13, ССВК-14, ССВК-15, ССВК-16, ССВК-17 |
От 1 до 3 От 1 до 6 |
Количество чувствительных элементов преобразователя: | |
ССВК-3, ССВК-4, ССВК-11, ССВК-12, ССВК-13, ССВК-14, | |
ССВК15 |
8 х 4 |
ССВК-1, ССВК-2, ССВК-5, ССВК-6, ССВК-7, ССВК-8 |
5 х 4 |
ССВК-16, ССВК-17 |
6 х 4 |
ССВК-9, ССВК-10 |
1 х 3 |
Диапазон скорости сканирования при использовании МВТП, мм\сек |
От 50 до 150 |
Параметры сетевого адаптера и зарядного устройства (САЗУ): | |
напряжение питания переменного тока, В |
220+22 |
номинальное значение выходного напряжения постоянного тока, В |
12,0 |
Время автономной работы от аккумуляторной батареи при средних значениях яркости, ч, не менее | |
для модификации УД2-102ВД/1 |
6,0 |
для модификации УД2-102ВД/2 |
14,0 |
Максимальный потребляемый ток, А, не более | |
для модификации УД2-102ВД/1 |
0,7 |
для модификации УД2-102ВД/2 |
0,8 |
Масса БЭ, кг, не более | |
для модификации УД2-102ВД/1 |
1,2 |
для модификации УД2-102ВД/2 |
1,35 |
Габаритные размеры БЭ(Д*Ш*В), мм, не более |
140x220x42 |
Диапазон рабочих температур окружающего воздуха, ° С |
от -20 до +50 |
для модификации УД2-102ВД/1 | |
для модификации УД2-102ВД/2 |
от -25 до +50 |
Средняя наработка на отказ, ч, не менее |
15000 |
наносится на внутреннюю сторону пленочной клавиатуры, расположенную на передней панели БЭ дефектоскопов способом прямой печати и на титульный лист Руководства по эксплуатации (в правый верхний угол под линией, проходящей под названием организации изготовителя) типографским способом.
Комплектность средства измеренийКомплект поставки дефектоскопов приведен в таблице 5.
Таблица 5
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
2 |
3 |
4 |
Блок электронный |
ДШЕК.412231.006-01 ДШЕК.412231.012 |
1 шт. |
Модификация УД2-102ВД/1 Модификация УД2-102ВД/2 |
Сетевой адаптер и зарядное |
ДШЕК.436611.001-02 |
1 шт. |
Модификация УД2-102ВД/1 |
устройство для дефектоскопа |
ДШЕК.436.611.002 |
Модификация УД2-102ВД/2 | |
Съемная аккумуляторная батарея |
ДШЕК.563342.001 |
2 шт. |
Только для модификации УД2-102ВД/1 |
Комплект инструмента и |
ДШЕК.412924.001 |
1 |
Тип и количество зависит от |
принадлежностей, включая ручные ПЭП: П111-0,4 П121-0,4-40 (50; 90) П111-1,25 (П112-1,25) П121-1,25-40 (50; 65; 90) П111-1,8 (П112-1,8) П121-1,8-40 (50; 65; 90) П111-2,5 (П112-2,5) П121-2,5-18 (40; 45; 50; 60; 65; 70; 90) П111-5 (П112-5) П121-5-40 (50; 65; 70; 75; 90) ручные ВТП: ПН-4; ПН-7,5; ПН-15; ПНА-4 МВТП: ССВК-1, ССВК-2, ССВК-3,ССВК-4, ССВК-5, ССВК-6, ССВК-7, ССВК-8, ССВК-9,ССВК-10, ССВК-11, ССВК-12, ССВК-13, ССВК-14, ССВК-15, ССВК-16, ССВК-17 |
компл. |
заказа потребителя МВТП поставляются в составе сканирующих устройств серии УСК-ВТ, ТТ-ВТ или отдельно в качестве запасных частей к этим устройствам | |
Комплект эксплуатационной документации: Руководство по эксплуатации (РЭ) |
ДШЕК.410226.001 ДШЕК.412239.001 РЭ: |
1 компл. | |
ДШЕК.412239.001 РЭ1 |
1 экз. |
Часть I | |
ДШЕК.412239.001 РЭ2 |
1 экз. |
Часть II | |
ДШЕК.412239.001 РЭ3 |
1 экз. |
Часть III Дополнительные сведения об особенностях работы с версией, неуказанные в частях I и II РЭ; поставляется при необходимости Приложение к РЭ | |
Формуляр |
ДШЕК.412239.001 ФО |
1 экз. | |
Методика поверки с изменением № 1 |
ДШЕК.412239.001 И3 |
1 экз. |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
Программное обеспечение для ПЭВМ |
1 шт. |
Диск | |
Чехол для БЭ |
1 шт. | ||
Упаковка |
1 шт. |
Сумка | |
Комплект ремней |
1 компл. | ||
Пенал |
1 шт. |
Для комплекта инструмента и принадлежностей |
осуществляется по документу ДШЕК.412239.001 ИЗ «Дефектоскопы "PELENG" ("ПЕЛЕНГ") УД2-102ВД. Методика поверки» с Изменением №1 (приложение к руководству по эксплуатации ДШЕК.412239.001 РЭ), утвержденному ФГУП «ВНИИОФИ» 28 декабря 2017 г.
Основные средства поверки:
-
1 Осциллограф универсальный TDS 210. Максимальное входное напряжение (с делителем 1:10) - не более 200 В; значения коэффициентов развертки - от 5 нс/дел. до 5 с/дел. Диапазон рабочих частот - от 0 до 50 МГц. (рег.№ 19294-00)
-
2 Генератор сигналов сложной формы AFG3102. Синусоидальный сигнал частотой от 1 мкГц до 100 МГц, погрешность ±1 ppm, амплитуда от 20 мВ до 10 В, погрешность ±1%. (рег.№ 32620-06)
-
3 Мера №2 из комплекта мер ультразвуковых ККО-3. Высота 59 мм. Боковые цилиндрические отверстия диаметром 2 и 6 мм. (рег.№ 63388-16)
-
4 Мера №3 из комплекта ККО-3. Радиус цилиндрической поверхности 55 мм. (рег.№ 63388-16)
-
5 Комплект образцов с искусственными отражателями КМД4-У. Плоскодонные отверстия диаметром 1,2; 1,6 и 3,2 мм. (рег.№ 35581-07)
-
6 Эталон единицы длины в диапазоне значений от 0,5 до 50,0 мм по локальной поверочной схеме ООО «Алтек-Инвест» для средств измерений линейных размеров в диапазоне значений от 0,8 до 300 мм.
Основные метрологические характеристики:
Диапазон значений длины, в котором эталон единицы длины хранит и передает значение величины составляет от 0,5 до 50,0 мм; пределы допускаемой абсолютной погрешности воспроизведения длины ±0,2 мм.
-
7 Комплект мер моделей дефектов КМИД-ВТ. Глубина пропилов ИД1 0,2 мм, погрешность -0,02 мм / +0,04 мм, ИД2 0,5 мм, погрешность -0,05 / +0,07 мм, ИД3 1,0 мм, погрешность ±0,1 мм. (рег.№ 59638-15)
-
8 Комплект мер моделей дефектов А-ВТ-12. Глубина пропилов в Ск3, Ск4, Ск11 - 0,5 мм, погрешность +0,1 мм; в Ск1-2-9-10-12-13, Ск5, Ск6, Ск7, Ск8 - 3,0 мм, погрешность +0,3 мм. (рег.№ 53012-13)
-
9 Штангенциркуль ШЦЦ-I. Диапазон измерений 0 - 250 мм. Шаг дискретности цифрового отсчетного устройства 0,01 мм. Пределы допускаемой погрешности измерений ±0,04 мм. (рег.№ 52058-12).
-
10 Линейка измерительная металлическая Micron. Диапазон значений длины от 0 до 500 мм, отклонения от номинальных значений длин ±0,05 мм (рег.№ 43432-09)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в виде наклейки (рисунок 2) или на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам "PELENG" ("ПЕЛЕНГ") УД2-102ВД
ГОСТ Р 55809-2013 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров
Дефектоскоп "PELENG" ("ПЕЛЕНГ") УД2-102ВД. Технические условия ДШЕК.412239.001 ТУ
ИзготовительОбщество с ограниченной ответственностью «Алтек-Наука» (ООО «Алтек-Наука») ИНН 7825509867
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской Обороны, д.86, литера П, офис 4 Тел.: (812) 336-88-88, 676-76-60, факс: (812) 380-1110
E-mail: altek@altek.ru
Web-сайт: www.altek.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел.: 437-33-56; факс: 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: http://www.vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
