МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 июля 2019 г.                                             №   1691

Москва

О переоформлении и продлении свидетельства об утверждении типа

№ 56406 «Установки магнитоизмерительные МК-4Э» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НПО «ИНТРОТЕСТ» б/д № 682 приказываю:

• 1.   Внести изменения в описание типа на установки магнитоизмерительные МК-4Э, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58134-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств

измерений №   56406 «Установки магнитоизмерительные МК-4Э»

на последующие 5 лет.

• 3.  Переоформить свидетельство об утверждении типа № 5 6406 «Установки магнитоизмерительные МК-4Э», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58134-14, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ДЕНЕЯ О С: ^:ЛИФИКЛ1 г ЗП

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                  J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1691

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки магнитоизмерительные МК-4Э

Установки магнитоизмерительные МК-4Э (далее - установки) предназначены для автоматического измерения магнитных характеристик листовых образцов электротехнических сталей в аппарате листов, полосовых образцов электротехнических сталей в аппарате Эпштейна, кольцевых магнитопроводов и образцов магнитомягких материалов при частотах 50, 60, 400 и 1000 Гц.

Принцип работы установки заключается в перемагничивании листового образца, помещенного в листовой аппарат, полосового образца, помещенного в аппарат Эпштейна или кольцевого магнитопровода (образца) по динамической петле гистерезиса при частотах 50, 60, 400 и 1000 Гц при разных амплитудах индукции, регистрации магнитных петель гистерезиса и вычисления магнитных характеристик измеряемого образца.

Основные измеряемые характеристики образцов:

• - динамическая петля гистерезиса B(H);

• - динамическая кривая намагничивания B_m(H_m);

• - удельная мощность магнитных потерь Р0,75, Р1,0, Р1,5 и Р1,7 при амплитуде магнитной индукции 0,75, 1,0, 1,5 и 1,7 Тл;

• - амплитуда магнитной индукции В100, В800, В2500 при величине амплитуды напряженности магнитного поля 100, 800 и 2 500 А/м.

Возможны дополнительные измеряемые характеристики образцов в зависимости от требований Заказчика.

Конструктивно установка выполнена в виде электронного блока, в котором размещены измерительно-управляющее устройство и управляемый источник намагничивающего тока. Установка выполняется в разных модификациях в зависимости от требований Заказчика от универсальной, включающей измерения всех видов образцов, до измерения одного из видов.

К установке подключаются в зависимости от исследуемых образцов намагничивающие и измерительные обмотки листового аппарата, аппарата Эпштейна или обмотки кольцевого образца. Листовой аппарат и аппарат Эпштейна должны соответствовать тр ебованиям ГОСТ 12119.4 и ГОСТ 12119.5, намагничивающие и измерительные обмотки кольцевого образца должны соответствовать требованиям ГОСТ 8.377.

Установка подключается к компьютеру, с помощью которого производится ввод исходных данных, управление процессом измерения, обработка, хранение и представление измеренных значений.

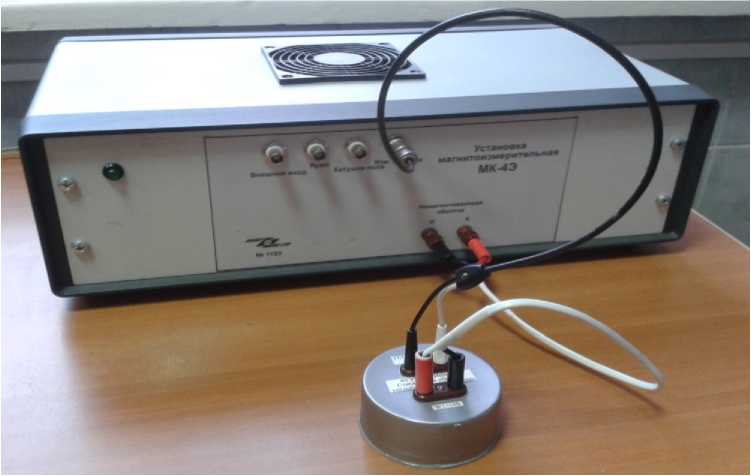

Общий вид установки и обозначение места нанесения знака поверки приведены на рисунке 1.

Пломбирование установок не предусмотрено.

Рисунок 1 - Общий вид установки

Установки оснащены специальным программным обеспечением (ПО) “PrmZ”, работающим в операционной системе Windows.

ПО предназначено для управления работой установки и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение, представление полученных результатов в виде таблиц и протоколов, вывод результатов измерений на экран монитора компьютера и на внешние устройства.

ПО устанавливается с внешнего носителя. Инсталляция выполняется копированием файла "PrmZ.exe" в рабочую папку на жестком диске компьютера и запуском его выполнения.

ПО имеет защиту от несанкционированного доступа через пароль. Системный администратор определяет круг пользователей, определяет их права и устанавливает их пароли. При запуске программы вводится имя пользователя (оператора) и его пароль.

При работе с ПО пользователь не имеет возможности влиять на процесс измерения, обработку и хранение результатов.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации в левой верхней части листа и на электронный блок установки методом наклейки, типографским или иным способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 30-261-2014 «ГСИ. Установка магнитоизмерительная МК-4Э. Методика поверки», утвержденному ГЦИ СИ «ФГУП «УНИИМ» 24 июня 2014 года.

Основные средства поверки:

• - стандартный образец удельных магнитных потерь (сталь электротехническая холоднокатаная анизотропная) (СОТЭС-1) ГСО 859-76 , ПГ Р_уд не более 0,5 %, ПГ В_т не более 0,5 %;

• - стандартный образец удельных магнитных потерь (сталь электротехническая холоднокатаная изотропная) (ИНЭС-1) ГСО 2002-80, ПГ Р_уд не более 0,5 %, ПГ В_т не более 0,5 %;

• - стандартный образец динамических магнитных свойств (сплав прецизионный магнитомягкий) (СОДМС) ГСО 1382-89, ПГ Р_уд не более 0,5 %, ПГ В_т не более 0,5 %;

• - стандартный образец удельных магнитных потерь (сталь электротехническая холоднокатаная анизотропная) комплект СОТЭСЛ ГСО 2129-89, ПГ Р_уд не более 1,0 %, ПГ В_т не более 0,5 %;

• - стандартный образец удельных магнитных потерь (сталь электротехническая холоднокатаная изотропная) комплект СОНЭСЛ ГСО 5357-90, ПГ Р_уд не более 1,0 %, ПГ В_т не более 0,5 %;

• - стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной ГСО 10270-2013, ПГ Р_уд не более 0,5 %, ПГ В_т не более 0,5 %;

• - стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной (СОТЭС) ГСО 10271-2013, ПГ Р_уд не более 0,5 %, ПГ В_т не более 0,5 %;

• - частотомер, диапазон измерения частот от 0,1 до 2000 Гц, ПГ не более 0,2 %;

• - вольтметр переменного напряжения, диапазон измерений напряжения от 0 до 10 В, КТ не ниже 0,5 по ГОСТ 8711;

• - катушка взаимной индуктивности (КВИ) Р-536 (М=0,01 Гн), КТ 0,2;

• - катушка взаимной индуктивности (КВИ) Р-536 (М=0,001 Гн), КТ 0,2.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.799-2012 ГСИ. Государственная поверочная схема для средств измерений мощности магнитных потерь в магнитомягких материалах

ГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля

ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4276-020-20872624-2009 Установка магнитоизмерительная МК-4Э. Технические условия

Акционерное общество «Научно-производственное объединение «ИНТРОТЕСТ» (АО «НПО «ИНТРОТЕСТ»)

ИНН 6661010721

620078, г. Екатеринбург, ул. Студенческая, д. 55, комната 106

Телефон (факс): +7 (343) 227-05-71, +7 (343) 383-47-49

E-mail: : introtest@introtest.com, levnik@r66.ru

Web-сайт: www.introtest.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
