Лист № 1 Регистрационный № 38221-18                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы растворенного кислорода МАРК-303

Анализаторы растворенного кислорода МАРК-303 (в дальнейшем анализатор) предназначены для измерений массовой концентрации растворенного в воде кислорода (КРК), уровня насыщения жидкости кислородом (УНК) и температуры водных сред.

Описание средства измерений

Для измерений содержания КРК и УНК в анализаторе используется амперометрический датчик, работающий по принципу полярографической ячейки закрытого типа. Электроды погружены во внутренний раствор электролита, который отделен от анализируемой среды мембраной, проницаемой для кислорода, но непроницаемой для жидкости и паров воды. Кислород из анализируемой среды диффундирует через мембрану в тонкий слой электролита между электродами и мембраной и вступает в электрохимическую реакцию на поверхности катода, который поляризуется внешним напряжением, приложенным между электродами. При этом в датчике вырабатывается сигнал постоянного тока, который при фиксированной температуре пропорционален концентрации растворенного кислорода в измеряемой среде.

Для измерений температуры и для автоматической компенсации температурной зависимости сигнала с датчика кислородного в анализаторе используется датчик температуры (терморезистор). Сигнал с датчика температуры поступает на вход аналого-цифрового преобразователя (АЦП).

АЦП преобразует сигналы датчика кислородного и температуры в коды, поступающие на микроконтроллер.

Микроконтроллер производит обработку полученных кодов и выводит информацию на цифровой жидкокристаллический индикатор.

Градуировка анализатора производится по атмосферному воздуху 100 % влажности с автоматическим учетом атмосферного давления в момент градуировки.

Для учета атмосферного давления при градуировке анализатора по атмосферному воздуху используется встроенный датчик атмосферного давления.

Анализатор представляет собой малогабаритный микропроцессорный прибор и имеет три исполнения.

В состав анализатора растворенного кислорода МАРК-303Т входят блок преобразовательный с датчиком кислородным ДК-302Т с соединительным кабелем длиной 1,5 м и кювета проточная.

В состав анализаторов растворенного кислорода МАРК-303Э и МАРК-303М входят блок преобразовательный с датчиком кислородным ДК-302Э либо ДК-302М соответственно, с соединительными кабелями длиной от 5 до 20 м по согласованию.

Блок преобразовательный выполнен в герметичном пластмассовом корпусе и соединен кабелем с датчиком кислородным.

Электрическое питание анализатора осуществляется от двух гальванических элементов (АА) либо аккумуляторных батарей (АА).

Общий вид анализатора представлен на рисунке 1.

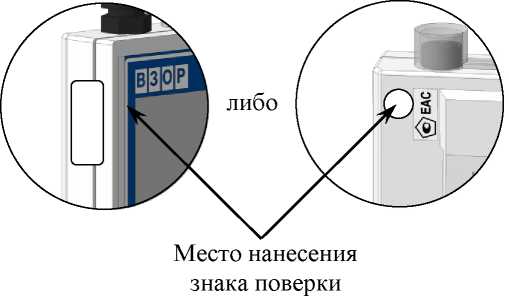

Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.

а) МАРК-303Т

б) МАРК-303Э

в) МАРК-303М

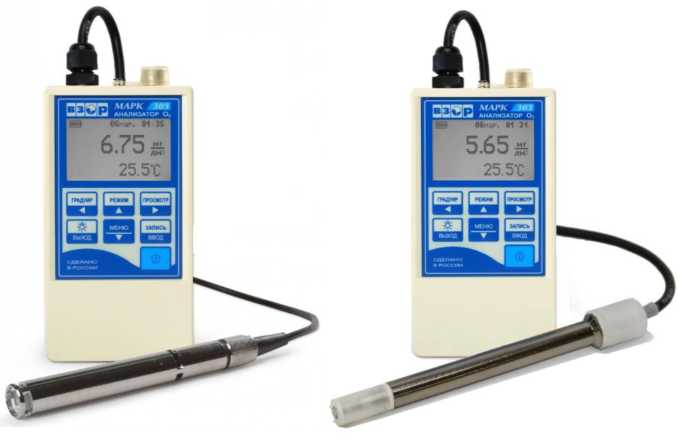

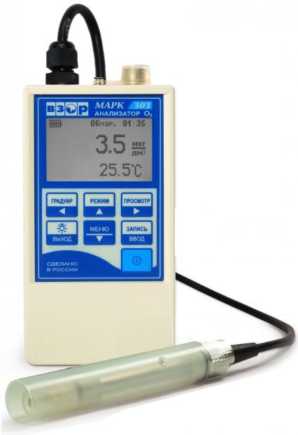

Рисунок 1 - Общий вид анализатора растворенного кислорода

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак утверждения типа наносится на специальную табличку на задней панели анализатора методом наклейки. Заводской номер, однозначно идентифицирующий каждый экземпляр средств измерений, состоящий из арабских цифр наносится печатным способом на табличку на задней панели анализатора и табличку, закрепленную в батарейном отсеке анализатора. Также заводские номера анализатора указываются в паспорте средства измерений.

Анализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений.

Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.

Уровень защиты программного обеспечения «высокий» в соответствии

с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на специальную табличку на задней крышке анализатора методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность анализатора

приведены в разделе «Устройство и работа» руководства по эксплуатации ВР47.00.000РЭ.

ГОСТ 22018-84 Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования;

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);

Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки»; ТУ 26.51.53-029-39232169-2018 Анализатор растворенного кислорода МАРК-303. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

ИНН 5261003830

Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, помещ. 2

Телефон (факс): (831) 229-65-50

Web-сайт: http://www.vzornn.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78

Факс: (831) 428-57-95

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «30» августа 2023 г. № 1756

Лист № 1 Регистрационный № 56773-14                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппараты испытания масла «АИМ-90А»

Назначение средства измерений

Аппараты испытания масла «АИМ-90А» (далее по тексту - аппараты) предназначены для измерения пробивного напряжения трансформаторного масла при испытаниях напряжением переменного тока синусоидальной формы частотой 50 Гц по ГОСТ 6581-75.

Описание средства измерений

Принцип действия аппаратов основан на преобразовании напряжения питающей сети в напряжение постоянного тока с дальнейшим формированием высокого напряжения переменного тока синусоидальной формы с помощью преобразователя и повышающего высоковольтного трансформатора.

Функционально аппарат состоит из следующих узлов:

• -    генератора высоковольтного;

• -   платы энкодера;

• -   платы управления;

• -   платы силовой;

• -   панели информационной;

• -    принтера чекового;

• -   ячейки измерительной.

Аппарат действует следующим образом. Напряжение однофазной сети переменного тока поступает на плату силовую, где преобразуется в напряжение постоянного тока, которое с помощью генератора преобразуется в импульсы, скважность которых пропорциональна форме синусоиды, формируемой программно. С выхода платы силовой импульсы подаются на первичную обмотку высоковольтного трансформатора. Высокое напряжение со вторичной обмотки высоковольтного трансформатора поступает на ячейку измерительную.

Измерение вторичного напряжения осуществляется на плате управления и индицируется на панели информационной.

Микроконтроллер, входящий в состав платы управления, с встроенными АЦП и ЦАП управляет алгоритмами включения и отключения высокого напряжения, формирует импульсы синусоидальной формы, проводит «оцифровку» выходного напряжения, выводит вычисленные значения на панель информационную и управляет работой принтера чекового.

В аппарате применяется схема отключения высокого напряжения при пробое в ячейке измерительной, позволяющая уменьшить длительности горения искры. При превышении максимально допустимого напряжения плата управления отключает высокое напряжение. Заземление аппарата осуществляется через клемму заземления, расположенную на задней панели аппарата.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на задней части аппарата на табличку технических данных ударным способом.

Место нанесения заводского номера и знака утверждения типа

Место пломбирования

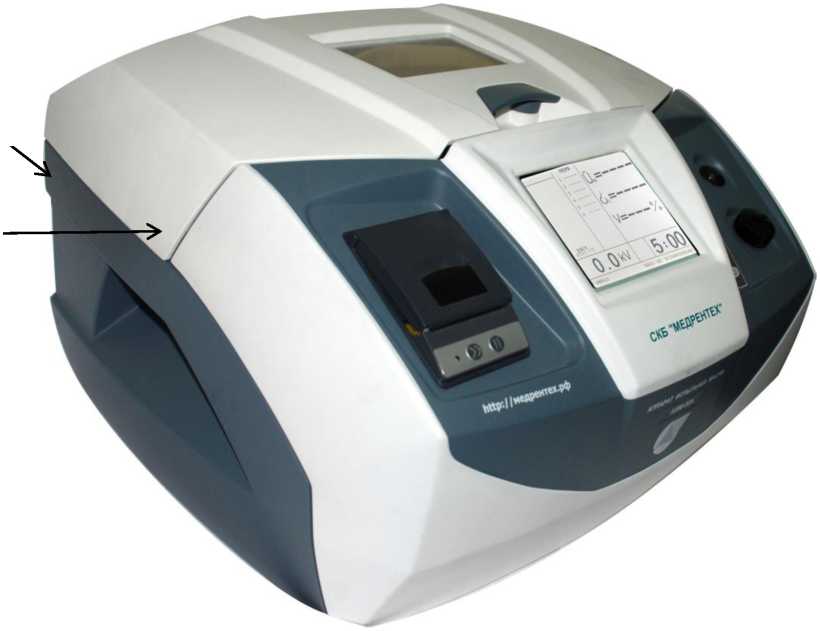

Рисунок 1 -Общий вид средства измерений с указанием мест пломбирования, нанесения знака утверждения типа и заводского места

Аппараты испытания масла «АИМ-90А» имеют встроенное программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность аппарата незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП и ЦАП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.

Встроенное ПО предназначено исключительно для удобства работы с аппаратом. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».

Программное обеспечение аппаратов может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на шильдик аппарата, расположенный на задней стенке аппарата, - методом трафаретной печати.

В комплект аппарата входят составные части, принадлежности и документация, приведенные в таблице 3.

Таблица 3 - Комплектность аппарата

приведены в разделе 1.3.8 в руководства по эксплуатации 2АМБ.169.008 РЭ.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Ч. 1. Общие требования и методы испытаний»;

ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний»;

ТУ 4222-018-39769403-2013 «Аппарат испытания масла «АИМ-90А». Технические условия».

ООО «СКБ «Медрентех»

Адрес: 142771, г. Москва, пос. Мосрентген, ЗАО «Мосрентген»

Телефон (495) 780-95-55

E-mail: info@skbmrt.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
