МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

22 декабря 2023 г.                                                                     -у_о       Т~ПЗ

Москва

Об утверждении Государственной поверочной схемы для средств измерений линейного ускорения

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915, от 25 августа 2023 г. № 1739, от 26 сентября 2023 г. № 1957), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую редакцию Государственной поверочной схемы для средств измерений линейного ускорения (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц линейного ускорения и плоского угла при угловом перемещении твердого тела (ГЭТ 94-2001), прослеживаемых к нему эталонов и средств измерений линейного ускорения и вводится в действие с 1 февраля 2024 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.577-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела» (далее - ГОСТ 8.577-2002) или

локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.577-2002, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.577-2002, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.577-2002 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3. Федеральному государственному «Всероссийский научно-исследовательский им. Д.И.Менделеева» направить сведения государственное бюджетное учреждение исследовательский институт метрологической в Федеральный фонд.

  службы» для их

  • 4. Управлению метрологии, государственного контроля и

надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.577-2002 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

г                                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________—_________/

Приложение А (обязательное)

Государственная поверочная схема для средств измерений линейного ускорения

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «22» декабря 2023 г. № 2773

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЛИНЕЙНОГО УСКОРЕНИЯ

• 1.1 Государственная поверочная схема для средств измерений линейного ускорения распространяется на Государственный первичный эталон единиц линейного ускорения и плоского угла при угловом перемещении твердого тела и устанавливает порядок воспроизведения, хранения и передачи единицы линейного ускорения — метра в секунду в квадрате (м/с²) от государственного первичного специального эталона рабочим эталонам и средствам измерений с указанием их метрологических характеристик и методов передачи.

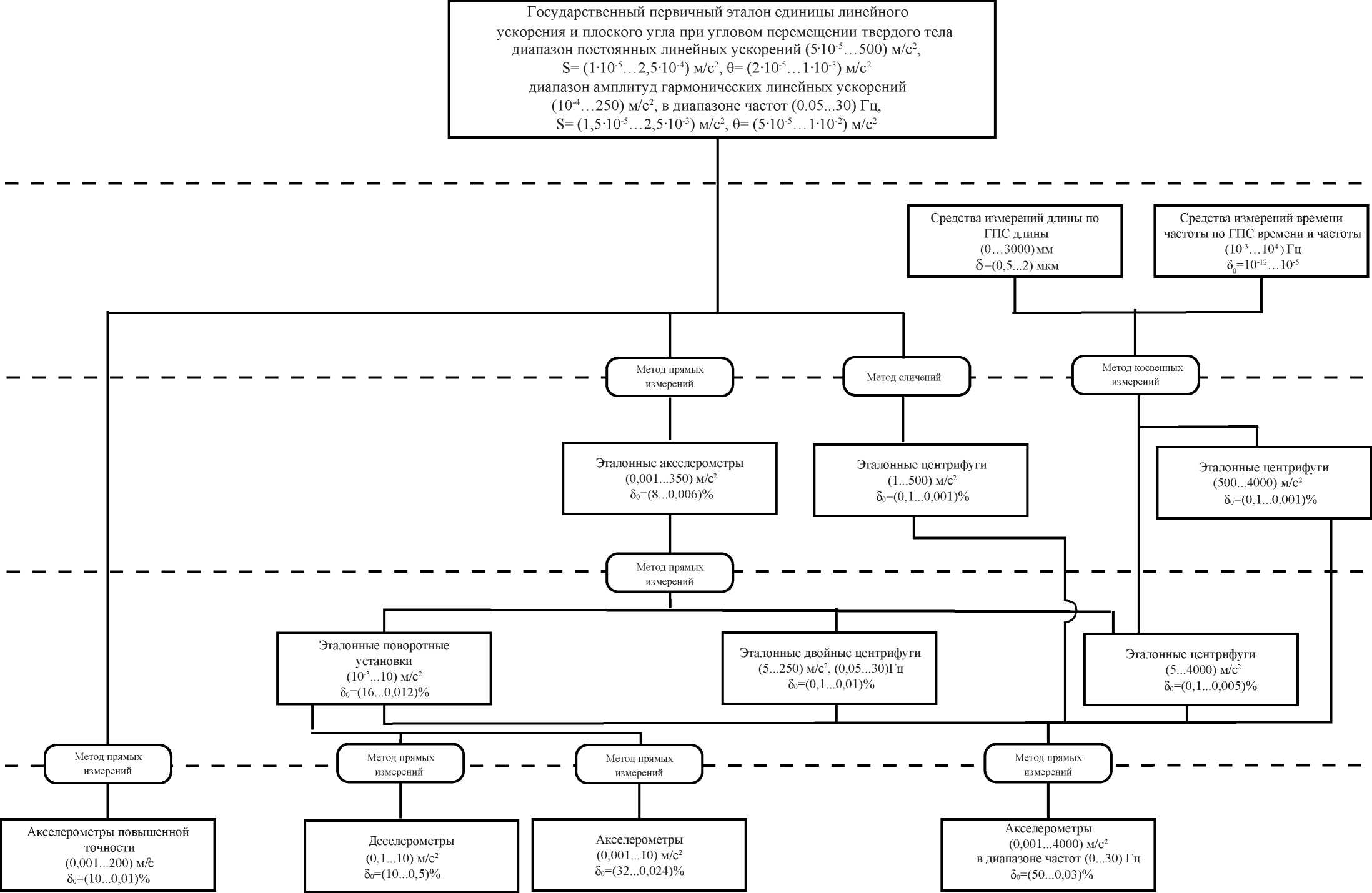

• 1.2 Графическая часть Государственной поверочной схемы для средств измерений линейного ускорения представлена в Приложении А.

• 2.1 Государственный первичный эталон единиц линейного ускорения и плоского угла при угловом перемещении твердого тела (далее — ГПЭ) предназначен для воспроизведения и хранения единицы линейного ускорения и ее передачи в соответствии с поверочной схемой средствам измерений в целях обеспечения единства измерений в стране.

• 2.2   В состав ГПЭ входят:

эталонная поворотная установка типа ЭУП-3, реализующая метод поворота акселерометра в гравитационном поле Земли и воспроизводящая единицу постоянного линейного ускорения в диапазоне от 540^-5 до 10 м/с²;

эталонная ротационная установка с управляемым направлением оси вращения типа НЦ-3, реализующая метод поворота ротационной платформы в гравитационном поле Земли и воспроизводящая единицу гармонического линейного ускорения в диапазоне амплитуд от 1 -10^-4 до 10 м/с² и в диапазоне частот от 0,05 до 30 Гц;

эталонная ротационная установка типа ДЦ-3, включающая две ротационные платформы (ротор и поворотный стол) с вертикальными осями вращения (двойная центрифуга), реализующая при вращении ротора - воспроизведение постоянного линейного ускорения, при одновременном вращении ротора и стола - воспроизведение гармонического линейного ускорения и воспроизводящая единицу постоянного линейного ускорения в диапазоне от 8 до 500 м/с² и единицу гармонического линейного ускорения в диапазоне амплитуд от 8 до 250 м/с² и в диапазоне частот от 0,5 до 30 Гц;

комплект аппаратуры для передачи единицы от ГПЭ эталонам и средствам измерений.

• 2.3   Диапазон значений линейного ускорения, воспроизводимый ГПЭ, составляет для постоянного линейного ускорения - от 540^-5 до 500 м/с²;

для линейного ускорения - в диапазоне частот от 0,05 до 30,00 Гц с амплитудами от 1-10^-4 до 250 м/с²;

• 2.4   ГПЭ обеспечивает воспроизведение единицы линейного ускорения со следующими характеристиками:

для постоянного линейного ускорения со средним квадратическим отклонением результата измерений S от 1,0-10"⁵ до 2,540^-4 м/с² при 30 независимых измерениях и неисключенной систематической погрешности 0 от 240^-5 до V10^-3 м/с²;

для линейного ускорения в диапазоне частот от 0,05 до 30,00 Гц со средним квадратическим отклонением результата измерений S от 1,5-10’⁵ до 2,540^-3 м/с² при 30 независимых измерениях и неисключенной систематической погрешности 0 от 540^-5 до V10^-2 м/с².

• 2.5   С целью обеспечения воспроизведения единицы линейного ускорения с указанной точностью должны быть соблюдены правила хранения и применения ГПЭ, утвержденные в установленном порядке.

• 2.6   ГПЭ применяют для передачи единицы линейного ускорения эталонам и средствам измерений методом сличений с помощью компаратора и методом прямых измерений.

• 3.1   В качестве эталонов, заимствованных из других поверочных схем, используют рабочие эталоны единиц времени и частоты второго - пятого разрядов по Государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Росстандарта от 26.09.2022 № 2360 и рабочие эталоны единицы длины второго - четвертого разрядов (меры длины концевые и измерители линейных перемещений) по Государственной поверочной схеме для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29.12.2018 № 2840, для передачи единицы эталонным центрифугам методом косвенных измерений.

• 4.1   Эталоны 1-го разряда

  • 4.1.1  В качестве эталонов 1-го разряда используют:

эталонные центрифуги - в диапазоне значений линейного ускорения от 1 до 500 м/с²;

эталонные центрифуги - в диапазоне значений линейного ускорения от 500 до 4000 м/с²;

эталонные акселерометры - в диапазоне значений линейного ускорения от 10^-3 до 350 м/с².

• 4.1.2  Пределы допускаемых относительных погрешностей 5о эталонов 1-го разряда: эталонные центрифуги - от 0,1 % до 0,001 %;

эталонные акселерометры - от 8 % до 0,006 %.

• 4.1.3  Эталоны 1-го разряда применяют для передачи размера единицы линейного ускорения эталонам 2-го разряда и средствам измерений методом прямых измерений.

• 4.2   Эталоны 2-го разряда

  • 4.2.1  В качестве эталонов 2-го разряда используют:

эталонные поворотные установки - в диапазоне значений линейного ускорения от 10^-3 до 10 м/с²;

эталонные центрифуги - в диапазоне значений линейного ускорения от 5 до 4000 м/с²; эталонные двойные центрифуги - в диапазоне частот от 0,05 до 30,00 Гц и диапазоне значений амплитуд линейного ускорения от 5 до 250 м/с².

• 4.2.2  Пределы допускаемых относительных погрешностей 5о эталонов 2-го разряда:

эталонные поворотные установки - от 16 % до 0,012 %;

эталонные центрифуги - от 0,1 % до 0,005 %;

эталонные двойные центрифуги - от 0,1 % до 0,01 %;

• 4.2.3 Эталоны 2-го разряда применяют для передачи размера единицы линейного ускорения средствам измерений методом прямых измерений.

• 5.1   В качестве средств измерений линейных ускорений используют акселерометры повышенной точности, акселерометры и деселерометры с диапазонами измерений линейных ускорений от 0,001 до 4000 м/с² в диапазоне частот от 0 до 30 Гц

• 5.2   Пределы допускаемых относительных погрешностей 5о средств измерений: акселерометров повышенной точности — от 10 % до 0,01 %;

акселерометров с верхним пределом измерений до 10 м/с² — от 32 % до 0,024 %;

акселерометров с верхним пределом измерений до 4000 м/с² в диапазоне частот от 0 до 30 Гц — от 50 % до 0,03 %;

деселерометров — от 10 % до 0,5 %.
