№1484 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98940
о внесении изменений в ОТ и переоформлении свидетельства расходомеры-счетчики массовые OPTIMASS x400
Приказы по основной деятельности по агентству Вн. Приказ № 1484 от 27.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ77 июня 7010 г. № 1484
Москва
О переоформлении свидетельства об утверждении типа № 51088 «Расходомеры-счетчики массовые OPTIMASS х400» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «КРОНЕ Инжиниринг» от 31 мая 2019 г. № MIIH.SMR.12914.19.01H12914 приказываю:
-
1. Внести изменения в описание типа на расходомеры-счетчики массовые OPTIMASS х400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53804-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документам РТ-МП-6022-499-2019 «ГСИ. Расходомеры-счетчики массовые OPTIMASS х400. Методика поверки», утвержденному ФБУ «Ростест-Москва» 3 июня 2019 г. и МИ 3288-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компагст-прувера, преобразователя объемного расхода и поточного преобразователя плотности», и распространить его действие на расходомеры-счетчики массовые OPTIMASS х400, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 51088 «Расходомеры-счетчики массовые OPTIMASS х400», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53804-13, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1O36EE32711E80OE9EOO71BFC5DO276 Кому выдан: Голубев Сергей Сергеевич
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1484
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счётчики массовые OPTIMASS x400 Назначение средства измеренийРасходомеры-счётчики массовые OPTIMASS x400 предназначены для измерения массового (объёмного) расхода и массы (объёма) жидкости и газа, их плотности и температуры.
Описание средства измеренийПринцип действия расходомеров-счётчиков массовых OPTIMASS х400 основан на использовании сил Кориолиса, возникающих в колебательной системе. Значение силы Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся в цифровой форме преобразователю сигналов. Преобразователь сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Расходомеры-счётчики массовые OPTIMASS x400 состоят из двух частей:
- первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -6000, -7000;
- преобразователя сигналов MFC 400, который может быть единой конструкцией с первичным преобразователем (компактное исполнение - С) или разнесён на некоторое расстояние с первичным преобразователем (разнесённое исполнение - F).
Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).
Первичные преобразователи могут поставляться в следующих модификациях:
- с фланцевыми технологическими присоединениями;
- с асептическими технологическими присоединениями;
- с обогревающим кожухом;
- с системой аварийного дренирования.
- Первичные преобразователи OPTIMASS-6000 могут поставляться в специальных исполнениях (НТ):
- криогенное исполнение (температура измеряемой среды от минус 200 до плюс 40 °С);
- высокотемпературное исполнение (температура измеряемой среды от минус 50 до плюс 400 °С).
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение. Преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь.
F - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе полевого исполнения и соединён с первичным преобразователем сигнальным кабелем (поставляется производителем).
W - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
R - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
Расходомеры-счётчики массовые OPTIMASS x400 имеют аналоговые и частотноимпульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus DP/PA, Foundation fieldbus.
Схема обозначения модификаций расходомеров-счётчиков массовых OPTIMASS x400:
OPTIMASS Х 400 Х
Г т_
Исполнение преобразователя сигналов
Преобразователь сигналов MFC 400
Тип первичного преобразователя (1-1000, 2-2000, 3-3000, 6-6000, 7-7000)

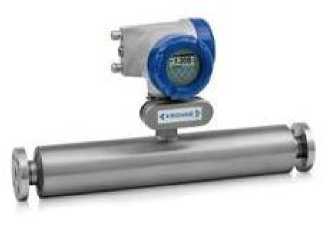

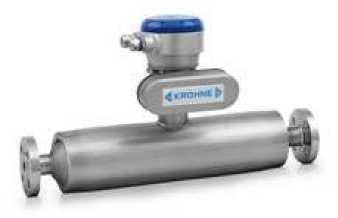

Общий вид средства измерений представлен на рисунке 1.

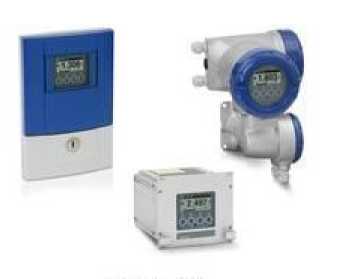

а) MFC 400
г) OPTIMASS 3400C
б) OPTIMASS 1400F
д) OPTIMASS 6400F
Рисунок 1- Общий вид средства измерений

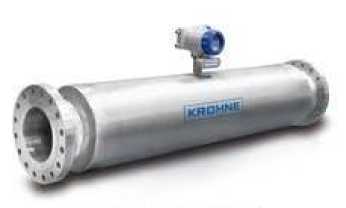

в) OPTIMASS 2400C
е) OPTIMASS 7400C
Пломбировка расходомеров-счётчиков массовых OPTIMASS х400 не предусмотрена.
Программное обеспечениеВнутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объём, объёмный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей и цифровые и аналоговые выходы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
ER 1.0.хх |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.хх |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики OPTIMASS 1400
|
Наименование характеристики |
Значение | |||
|
Исполнение |
S15 |
S25 |
S40 |
S50 |
|
Номинальный диаметр DN |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
|
Максимальный расход жидкости, кг/ч (дм3/ч) |
6500 |
27000 |
80000 |
170000 |
|
Номинальный расход жидкости, кг/ч(дм3/ч) |
4800 |
20000 |
60000 |
125000 |
|
Номинальный расход газа, кг/ч(дм3/ч) |
5800 |
24000 |
72000 |
150000 |
|
Стабильность нуля (от максимального диапазона измерения), % |
±0,025 | |||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,2+0,01 '(Gmax/Gi) | |||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5+0,05 •(Gmax/Gi) | |||
|
Повторяемость, %, не более |
±0,05 | |||
|
Диапазон измерений плотности, кг/м3 |
от 400 до 2500 | |||
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | |||
|
Диапазон измерений температуры, °С |
от -50 до +130 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | |||
|
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. | ||||
Таблица 3 - Метрологические характеристики OPTIMASS 2400
|
Наименование характеристики |
Значение | ||
|
Исполнение |
S100 |
S150 |
S250 |
|
Номинальный диаметр DN |
100 и 150 |
150 и 200 |
250 и 300 |
|
Максимальный расход жидкости, кг/ч (дм3/ч) |
420000 |
900000 |
2300000 |
|
Номинальный расход жидкости, кг/ч (дм3/ч) |
220000 |
500000 |
1200000 |
|
Номинальный расход газа, кг/ч (дм3/ч) |
265000 |
603000 |
1450000 |
|
Стабильность нуля, кг/ч (дм3/ч) |
7 |
18 |
50 |
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,1 | ||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5 | ||
|
Повторяемость, %, не более |
±0,05 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 400 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) |
|
Диапазон измерений температуры, °С |
от -50 до +130 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. | |
Таблица 4 -Метрологические характеристики OPTIMASS 3400
|
Наименование характеристики |
Значение | ||
|
Исполнение |
S/H01 |
S/H03 |
S/H04 |
|
Номинальный диаметр DN |
15 |
15 |
15 |
|
Максимальный расход жидкости, кг/ч (дм3/ч) |
19,5 |
130 |
455 |
|
Номинальный расход жидкости, кг/ч (дм3/ч) |
15 |
100 |
350 |
|
Номинальный расход газа, кг/ч (дм3/ч) |
18 |
120 |
420 |
|
Стабильность нуля (от максимального диапазона измерения), % |
±0,015 | ||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,1+0,01 '(Gmax/Gi) | ||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5+0,05 •(Gmax/Gi) | ||
|
Повторяемость, %, не более |
±0,05 | ||
|
Диапазон измерений плотности, кг/м3 |
от 400 до 3000 | ||
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||
|
Диапазон измерений температуры, °С |
от -50 до +150 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | ||
|
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. | |||
|
Наименование характеристики |
Значение | |||||||||
|
Исполнение |
S/H |
S/H |
S/H |
S/H |
S/H |
S/H |
S/D |
S/D |
S/D |
S |
|
Номинальный диаметр DN |
8 |
10 |
15 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
|
Максимальный расход жидкости, кг/ч (дм3/ч) |
900 |
1800 |
5700 |
27500 |
52500 |
117000 |
262500 |
480000 |
825000 |
1500000 |
|
Номинальный расход жидкости, кг/ч(дм3/ч) |
600 |
1200 |
3800 |
19000 |
35000 |
78000 |
175000 |
320000 |
550000 |
1000000 |
|
Номинальный расход газа, кг/ч(дм3/ч) |
630 |
1250 |
3000 |
11300 |
20000 |
44300 |
81000 |
147000 |
250000 |
550000 |
|
Стабильность нуля (As), кг/ч (дм 3/ч), не более |
0,03 |
0,06 |
0,19 |
0,95 |
1,8 |
3,9 |
8,8 |
16 |
30 |
50 |
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, %:
|
±0,1 ±0,10+100 As /Gi ±0,05 ±0,05+100As /Gi | |||||||||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,35+ 100As /Gi | |||||||||
|
Повторяемость, %, не более:
|
±0,05 ±0,2 | |||||||||
|
Диапазон измерений плотности, кг/м3 |
от 100 до 3000 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1 (±0,2 при калибровке на месте установки) | |||||||||
|
Диапазон измерений температуры, °С:
|
от -70 до +230 от -50 до +400 от -200 до +40 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 (±0,5% от измеренного значения) | |||||||||
|
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. | ||||||||||
|
Наименование характеристики |
Значение | ||||||
|
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
|
Номинальный диаметр DN |
6 и10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
|
Максимальный расход жидкости, кг/ч (дм3/ч) |
1235 |
3510 |
14625 |
44850 |
118950 |
234000 |
559000 |
|
Номинальный расход жидкости, кг/ч(дм3/ч) |
950 |
2700 |
11250 |
34500 |
91500 |
180000 |
430000 |
|
Номинальный расход газа, кг/ч(дм3/ч) |
1200 |
3300 |
13500 |
42000 |
110000 |
217000 |
519000 |
|
Стабильность нуля (от максимального диапазона измерения), %:
|
—t О о о o' о" -н -н | ||||||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, %:
|
±0,1+0,01-(Gmax/Gi) ±0,1+0,05" (Gmax/Gi) | ||||||
|
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, %: измерительная труба из титана (T) измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,5+0,01 •(Gmax/Gi) ±0,5+0,05<Gmax/Gi) | ||||||
|
Повторяемость, %, не более |
±0,05 | ||||||
|
Диапазон измерений плотности, кг/м3 |
от 400 до 2500 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||||
|
Диапазон измерений температуры, °С:
|
от -50 до +150 от 0 до +130 от 0 до +100 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | ||||||
|
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. | |||||||
|
Наименование характеристики |
Значение | |||
|
Давление измеряемой среды, МПа, не более |
10 | |||
|
Температура окружающей среды, °С |
от -40 до +65 | |||
|
Выходные сигналы: | ||||
|
- токовый, мA |
от 0 до 20; от 4 до 20 + HART | |||
|
- частотный, Гц |
от 0 до 10000 | |||
|
- импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,01 до 10000 | |||
|
Маркировка взрывозащиты: | ||||
|
OPTIMASS 1400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °С.Т270°С Db X | |||
|
OPTIMASS 1400F в составе: - первичных преобразователей OPTIMASS 1000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC Т70°С...Т440°С Da X | |||
|
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °C Db Х Ex tb IIIC T75 °C Db Х | |||
|
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 | |||
|
Параметры электрического питания:
|
от 100 до 230 или 24 (-15 % / +10 %) 24 (-55 % / +30 %) 50/60 Гц | |||
|
Потребляемая мощность, не более, Вт (ВА) |
12 (22) | |||
|
Исполнение |
S15 |
S25 |
S40 |
S50 |
|
Номинальный диаметр DN |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
|
Габаритные размеры, мм, не более:
|
356,8
|
609,3 374,2 260,5 |
778 428,2 260,5 |
946 479,6 260,5 |
|
Масса, кг, не более |
18,8 |
21,8 |
34,8 |
62,8 |
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
до 14 |
|
Температура окружающей среды, °С |
от -40 до +65 |
|
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,01 до 10000 |
|
Маркировка взрывозащиты: OPTIMASS 2400C OPTIMASS 2400F в составе:
|
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °С.Т270°С Db X 0Ex ia IIC T6...T1 Ga X Ex ia IIIC Т70°С.Т440°С Da X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) |
|
- напряжение постоянного тока, В |
24 (-55 % / +30 %) |
|
- частота переменного тока, Гц |
50/60 Гц |
|
Потребляемая мощность, не более, Вт (ВА) |
12 (22) |
|
Наименование характеристики |
Значение | ||
|
Исполнение |
S100 |
S150 |
S250 |
|
Номинальный диаметр DN |
100 и 150 |
150 и 200 |
250 и 300 |
|
Габаритные размеры, мм, не более: - длина |
1474 |
1809 |
2234 |
|
- высота |
479,5 |
583,5 |
666 |
|
- ширина |
260,5 |
323 |
406 |
|
Масса, кг, не более |
90,1 |
216,8 |
449,8 |
Таблица 9- Основные технические характеристики OPTIMASS 3400
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
15 |
|
Температура окружающей среды, °С |
от -40 до +65 |
|
Выходные сигналы: | |
|
- токовый, мA |
от 0 до 20; от 4 до 20 + HART |
|
- частотный, Гц |
от 0 до 10000 |
|
- импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,01 до 10000 |
|
Маркировка взрывозащиты: | |
|
OPTIMASS 3400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °С.Т270°С Db X |
|
OPTIMASS 3400F в составе: | |
|
- первичных преобразователей OPTIMASS 3000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC Т70°С.Т440°С Da X |
|
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) |
|
- напряжение постоянного тока, В |
24 (-55 % / +30 %) |
|
- частота переменного тока, Гц |
50/60 Гц |
|
Потребляемая мощность, не более, Вт (ВА) |
12 (22) |
|
Габаритные размеры, мм, не более: | |
|
- длина |
295 |
|
- высота |
395,5 |
|
- ширина |
260,2 |
|
Масса, кг, не более |
12 |
Таблица 10 - Основные технические характеристики OPTIMASS 6400
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
до 20 |
|
Температура окружающей среды, °С |
от -40 до +65 |
|
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,01 до 10000 |
|
Маркировка взрывозащиты: | |
|
OPTIMASS 6400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °С.Т270°С Db X |
|
OPTIMASS 6400F в составе: - первичных преобразователей OPTIMASS 6000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC T70°C.T440°C Da X |
|
Наименование характеристики |
Значение |
|
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X |
|
1Ex db e [ia Ga] IIC T6 Gb X | |
|
1Ex db [ia] IIC T6 Gb X | |
|
1Ex db e [ia] IIC T6 Gb X | |
|
Ex tb [ia Da] IIIC T75 °С Db Х | |
|
Ex tb IIIC T75 °С Db Х | |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) |
|
- напряжение постоянного тока, В |
24 (-55 % / +30 %) |
|
- частота переменного тока, Гц |
50/60 Гц |
|
Потребляемая мощность, не более, Вт (ВА) |
12 (22) |
|
Исполнение |
S/H S/H S/H S/H S/H S/H S/D S/D S/D S |
|
Номинальный диаметр DN |
8 10 15 25 50 80 100 150 200 250 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
383 395 572 674 779 977 1086 1298 1742 2194 |
|
- высота |
531 531 562 675 719 839 1002 1035 1197 1403 |
|
- ширина |
260,5 260,5 260,5 260,5 260,5 260,5 260,5 275 355 508 |
|
Масса, кг, не более |
15,2 16,0 18,8 29,4 35,3 64,8 100,2 199,5 449,5 917,1 |
Таблица 11 - Основные технические характеристики OPTIMASS 7400
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
до 10 |
|
Температура окружающей среды, оС |
от -40 до +65 |
|
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,0001 до 10000 |
|
Маркировка взрывозащиты: | |
|
OPTIMASS 7400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °С.Т270°С Db X |
|
Наименование характеристики |
Значение | ||||||
|
OPTIMASS 7400F в составе: |
0Ex ia IIC T6...T1 Ga X | ||||||
|
- первичных преобразователей OPTIMASS 7000F |
Ex ia IIIC Т70°С...Т440°С Da X | ||||||
|
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X | |||||||
|
- преобразователя сигналов MFC400F |
1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X | ||||||
|
Ex tb [ia Da] IIIC T75 °С Db Х | |||||||
|
Ex tb IIIC T75 °С Db Х | |||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 | ||||||
|
Параметры электрического питания: | |||||||
|
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) | ||||||
|
- напряжение постоянного тока, В |
24 (-55 % / +30 %) | ||||||
|
- частота переменного тока, Гц |
50/60 Гц | ||||||
|
Потребляемая мощность, не более, Вт (ВА) |
12 (22) | ||||||
|
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
|
Номинальный диаметр DN |
6 и10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
|
Габаритные размеры, мм, не более: | |||||||
|
- длина |
428 |
518 |
556 |
708 |
933 |
1109 |
1468 |
|
- высота |
362 |
362 |
362 |
376 |
430 |
480 |
534 |
|
- ширина |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
274 |
|
Масса, кг, не более |
23 |
27 |
30 |
42 |
87 |
152 |
267 |
наносится на корпус преобразователь сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счётчики массовые |
OPTIMASS x400 |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-6022-449-2019 |
1 экз. |
осуществляется по документам:
-
1) РТ-МП-6022-449-2019 «ГСИ. Расходомеры-счётчики массовые OPTIMASS x400. Методика поверки», утверждённому ФБУ «Ростест - Москва» 03.06.2019 г.
-
2) МИ 3288-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности с Изменением № 1».
Основные средства поверки по РТ-МП-6022-449-2019:
-
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка (ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г., предназначенная для поверки систем измерений количества и показателей качества нефти (далее - СИКН); погрешность ±0,05 %;
-
- рабочий эталон единиц объема 1-го разряда изготовленный в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г.; ПГ= ±0,02 %
-
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40125-08);
-
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 100 (или 400) до 2500 (или 3000) кг/м3;
-
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29553-05);
-
- установка поверочная типа УПСЖ-200/В (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25277-03);
-
- плотномер портативный ПЛОТ-3Б (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20270-12);
-
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);
секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16);
-
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33587-12);
-
- установка поверочная средств измерений объема и массы УПМ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45711-10) погрешность измерений объёма ±0,05 %, погрешность измерений массы ±0,04 %.
Основные средства поверки по МИ 3288-2010 (для поверки на месте эксплуатации в рабочих условиях):
-
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка (ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г., предназначенная для поверки систем измерений количества и показателей качества нефти (далее - СИКН); погрешность ±0,05 %;
-
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 100 (или 400) до 2500 (или 3000) кг/м3;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам массовым OPTIMASS x400Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
Приказ № 2825 от 29.12.2018 г. Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы «KROHNE Ltd», Великобритания
Изготовитель«KROHNE Ltd», Великобритания
Адрес: 34-38 Rutherford Drive, Park Farm South Industrial Estate Wellingborough, Northants NN8 6AE, United Kingdom
Телефон: +44 1933 408500
Факс: +44 1933 408501
Web-сайт: http://uk.krohne.com
Е-mail: info.uk@krohne.com
ЗаявительОбщество с ограниченной ответственностью «КРОНЕ Инжиниринг»
(ООО «КРОНЕ Инжиниринг»)
ИНН 7716526213
Адрес: 443004, Самарская область, Волжский район, Поселок Верхняя Подстепновка, д. 2
Телефон: +7 (846) 230-04-70
Факс: +7 (846) 230-03-13
Web-сайт: www.krohne.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
