ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления пневматические Метран-504 Воздух
Назначение средства измеренийКалибраторы давления пневматические Метран-504 Воздух (далее по тексту - калибраторы) предназначены для точного воспроизведения единицы давления.
Описание средства измеренийПринцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.
Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.
Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).
Калибраторы давления имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-II и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.
Общий вид калибраторов приведен на рисунке 1.
Пломбирование калибраторов не предусмотрено.

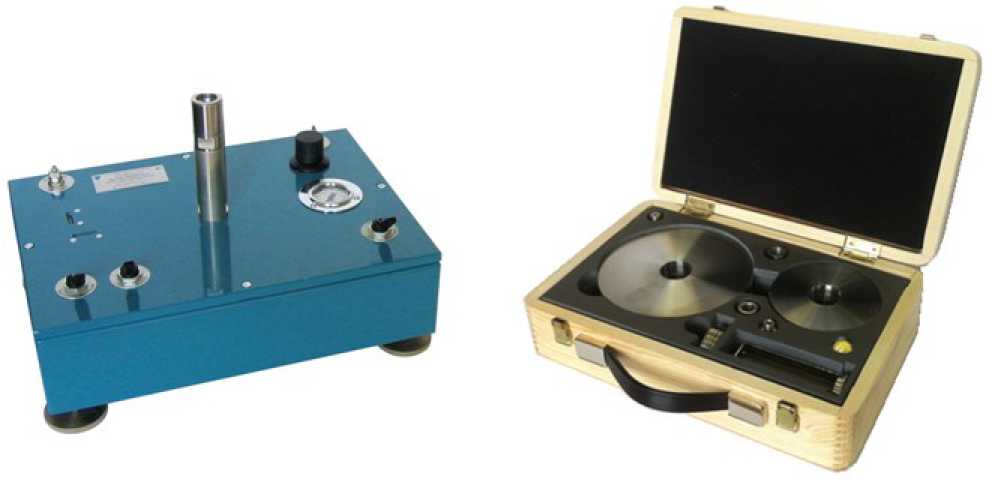

Рисунок 1 - Общий вид калибраторов
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения давления, кПа: - Метран-504 Воздух-I |
от 3 до 400 |
|
- Метран-504 Воздух-II |
от 40 до 1000 |
|
- Метран-504 Воздух-Ш |
от 0,6 до 63 |
|
Дискретность воспроизведения давления, кПа - Метран-504 Воздух-I, Метран-504 Воздух-II |
0,25 |
|
- Метран-504 Воздух-Ш |
0,1 |
Таблица 2 - Пределы допускаемой погрешности калибраторов
|
Калибратор давления пневматический |
Диапазон воспроизводимого давления, кПа |
Класс точности 0,01 |
Класс точности 0,015 |
Класс точности 0,02 |
|
Метран-504 Воздух-I |
3 < Рн < 400 |
±0,01 % |
±0,015 % |
±0,02 % |
|
Метран-504 Воздух-II |
40 < Рн < 1000 | |||
|
Метран-504 Воздух-Ш |
0,6 < Рн <3 |
±0,3 Па |
±0,45 Па |
±0,6 Па |
|
3 < Рн < 63 |
±0,01 % |
±0,015 % |
±0,02 % | |
|
Примечания:
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Метран-504 Воздух-I |
Метран-504 Воздух-II |
Метран-504 Воздух-Ш | |
|
Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами: - давление воздуха питания от сети (компрессора), кПа |
от 700 до 800 |
1600±50 |
от 300 до 400 |
|
600±20 |
1600±50 |
200±10 |
|
условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин), не | |||
|
более |
0,48 (8) |
1,2 (20) |
0,18 (3) |
|
Время установления выходного давления, с, не более |
30 | ||
|
Габаритные размеры калибратора (длина x ширина х высота), мм, не более: - без укладки |
380x260x230 |
380x260x240 |
380x260x230 |
|
- укладки в отдельности |
350x240x115 |
350x240x115 |
350x240x115 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Метран-504 Воздух-I |
Метран-504 Воздух-П |
Метран-504 Воздух-Ш | |
|
Масса, кг, не более: - без учета укладки |
8,5 |
7,5 |
9,5 |
|
- укладки в отдельности |
13,8 |
13,5 |
5 |
|
Среднее время наработки на отказ, ч |
8000 | ||
|
Средний срок службы, лет, не менее |
8 | ||
|
Вид климатического исполнения |
УХЛ 4.2 по ГОСТ 15150-69 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 35 | ||
|
- относительная влажность, % |
от 30 до 80 | ||
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) | ||
наносится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе.
Комплектность средства измеренийКомплект поставки калибратора Метран-504 Воздух-I приведен в таблице 4.
Комплект поставки калибратора Метран-504 Воздух-П приведен в таблице 5.
Комплект поставки калибратора Метран-504 Воздух-Ш приведен в таблице 6.
|
Таблица 4 - Комплектность калибратора М |
етран-504 Воздух-I | ||
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Калибратор давления пневматический Метран-504 Воздух-I |
1554.100.00 |
1 | |
|
Укладка |
1554.300.00 |
1 | |
|
Пневмошланг |
1554.200.00 |
1 | |
|
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
|
Комплект переходных штуцеров: M10x1 / M10x1; M10x1 / M20xl,5; M10x1 /К1/2"; M10x1 / К1/4". |
1551.000.70 1551.000.72 1551.000.75 1551.000.76 |
1 1 1 1 | |
|
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73/18829-2017 |
1 |
для 1551.000.70 | |
|
Приспособление для проверки герметичности |
1554.400.00 |
1 | |
|
ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
|
Паспорт |
1554.000.00 ПС |
1 | |
|
Руководство по эксплуатации |
1554.000.00 РЭ |
1 | |
|
Таблица масс грузов |
1 | ||
|
Таблица 5 - Комплектность калибратора Метран-504 Воздух-II | |||
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Калибратор давления пневматический Метран-504 Воздух-II |
1559.100.00 |
1 | |
|
Укладка |
1559.300.00 |
1 | |
|
Пневмошланг |
1554.200.00 |
1 | |
|
Трубка TRN 6/4 Camozzi |
1 м | ||
|
Комплект переходных штуцеров: M10x1 / M10x1; |
1551.000.70 |
1 | |
|
M10x1 / M20xl,5; |
1551.000.72 |
1 | |
|
M10x1 /К1/2"; |
1551.000.75 |
1 | |
|
M10x1 / К1/4". |
1551.000.76 |
1 | |
|
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73/18829-2017 |
1 |
для 1551.000.70 | |
|
Приспособление для проверки герме- |
1554.400.00 |
1 | |
|
тичности | |||
|
ГСП. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
|
Паспорт |
1559.000.00 ПС |
1 | |
|
Руководство по эксплуатации |
1559.000.00 РЭ |
1 | |
|
Таблица масс грузов |
1 | ||
|
Таблица 6 - Комплектность калибратора М |
Метран-504 Воздух-Ш | ||
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Калибратор давления пневматический Метран-504 Воздух-Ш |
2060.100.00 |
1 | |
|
Укладка |
2060.300.00 |
1 | |
|
Пневмошланг |
1554.200.00 |
1 | |
|
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
|
Комплект переходных штуцеров: M10x1 / M10x1; |
1551.000.70 |
1 | |
|
M10x1 / M20xl,5; |
1551.000.72 |
1 | |
|
M10x1 /К1/2"; |
1551.000.75 |
1 | |
|
M10x1 / К1/4". |
1551.000.76 |
1 | |
|
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73 / 18829-2017 |
1 |
для 1551.000.70 | |
|
Приспособление для проверки герме- |
1554.400.00 |
1 | |
|
тичности | |||
|
ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
|
Паспорт |
2060.000.00 ПС |
1 | |
|
Руководство по эксплуатации |
2060.000.00 РЭ |
1 | |
|
Таблица масс грузов |
1 | ||
осуществляется по документу МП 31057-09 «ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 23.12.2009 г.
Основные средства поверки:
- рабочие эталоны или образцовые средства измерений 1-ого разряда в соответствии ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па» в зависимости от класса точности поверяемого калибратора давления пневматического Метран-504 Воздух;
-
- манометры избыточного давления грузопоршневые, применяемые в качестве рабочих
эталонов избыточного давления класса точности 0,005 или рабочих эталонов 1-го разряда классов точности 0,008; 0,01 в соответствии с приказом Росстандарта № 1339 от
29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа» в зависимости от класса точности поверяемого калибратора давления пневматического Метран-504 Воздух;
-
- весы специального и высокого классов точности с наибольшим пределом взвешивания от 50 г до 3 кг по ГОСТ Р 53228-2008;
-
- компаратор массы с СКО не более 0,8 мг и наибольшим пределом взвешивания 3 кг;
-
- гири граммовые и миллиграммовые класса точности Е2 и F1 (1 и 2 разряда) по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к калибраторам давления пневматическим Метран-504 ВоздухПриказ Росстандарта № 1339 от 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
ТУ 4381-058-51453097-2009 Калибраторы давления пневматические Метран-504 Воздух. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: +7 (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
