ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные значений текущего времени с фотофиксацией «ПаркНет» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фотоматериалы, формируемые комплексом.

Функционально комплекс состоит из компьютерного блока, выполненного в виде планшетного компьютера с сенсорным экраном, со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной, дополнительного внешнего источника питания.

Компьютерный блок обеспечивает формирование фотокадров с помощью встроенной фотокамеры, имеет встроенный осветитель для работы в темное время суток, обеспечивает обработку сигналов глобальных навигационных спутниковых систем полученных от спутниковой антенны, расчет координат комплекса, формирование фотоматериалов со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, служебная и фотоинформация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.

Комплексы изготавливаются в двух модификациях: PN01, PN02. Модификации имеют идентичные метрологические характеристики и отличаются только конструктивным исполнением.

В исполнении PN01 комплекс изготавливается в виде моноблока.

В исполнении PN02 навигационный модуль с антенной выполнен в виде отдельного блока для улучшения качества приема, и соединен с компьютерным блоком по беспроводному интерфейсу Bluetooth и запитывается от внешнего источника питания.

Общий вид различных модификаций комплекса представлен на рисунках 1 - 2.

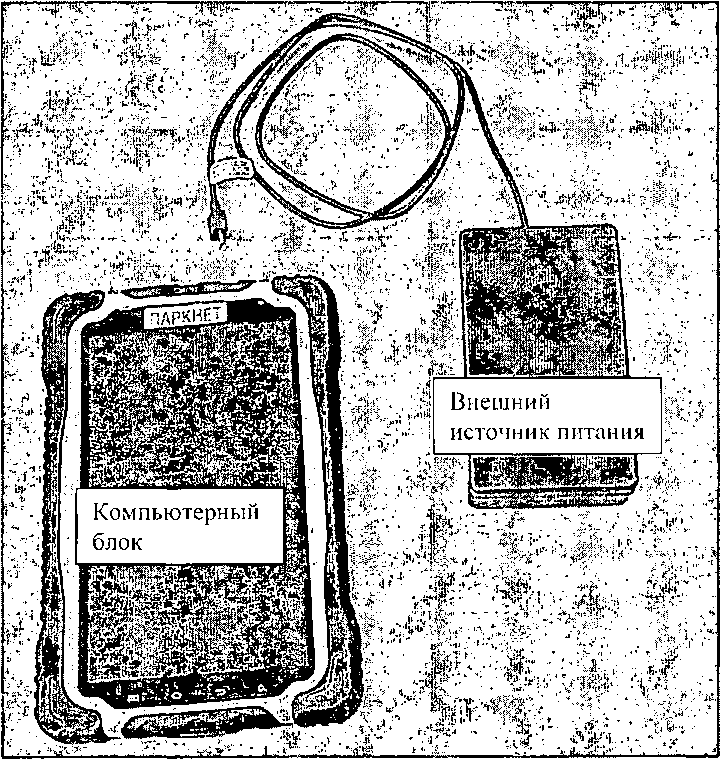

Рисунок 1 - Общий вид комплекса в модификации PN01

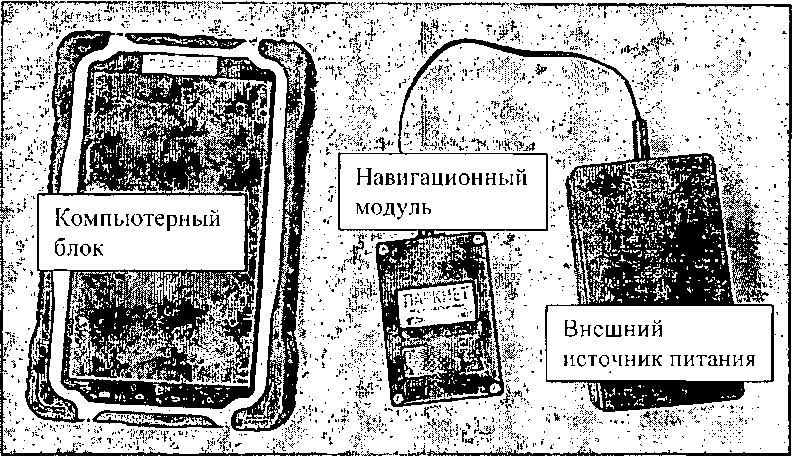

Рисунок 2 - Общий вид комплекса в модификации PN02

Пломбирование комплексов не предусмотрено.

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

Защита от изменения метрологически значимой части ПО реализована путем проверки контрольной суммы прошивки комплекса при старте.

Защита записанных результатов измерений, фотоданных и служебной информации от преднамеренных и случайных изменений реализована использование»м авторизации пользователей (через пароль или персональную карту доступа) и специального формата данных, не дающего возможности несанкционированного изменения.

Уровень защиты ПО комплексов соответствует уровню «С» по МИ 3286-2010.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на корпус компьютерного блока комплекса в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу РСАВ.402100.011 МП «Комплексы измерительные значений текущего времени с фотофиксацией «ПаркНет». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 03.08.2017 г.

Основные средства поверки:

• - модуль коррекции времени МКВ-02Ц (per. № 44097-10). пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ±1-10'³ с;

• - имитатор сигналов СП-38ОЗМ (per. № 54309-13). граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м;

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR (per. № 52614-13); границы допускаемой инструментальной погрешности (с доверительной вероятностью 0,95) определения координат в плане с использованием дифференциального режима SBAS ±2 м, пределы допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации 111В к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS не более ±15 нс.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8 129-99 ГСИ. Государственная поверочная схема для средств измерения времени и частоты

ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта

Комплексы измерительные значений текущего времени с фотофиксацией «ПаркНет» Технические условия 4278-011-95195549-2013 ТУ

Общество с ограниченной ответственностью «Технологии Распознавания»

(«ООО «Технологии Распознавания»)

ИНН 7709677268

Адрес: 107023, Москва, Электрозаводская, д. 24, оф. 405

Юридический адрес: 109004, Москва, Тетеринский переулок, д. 16, стр.1 (помещение ТАРП ЦАО)

Телефон (факс): (495) 785-15-36; 645-67-06

Web-сайт: www.recognize.ru

E-mail: info@ recognize.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область. Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-00

E-mail: office@vniiftri.ru, eskin@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.
