Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware rev.

Номер версии (идентификационный номер) ПО, не ниже

010

Цифровой идентификатор программного обеспечения

по номеру версии

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

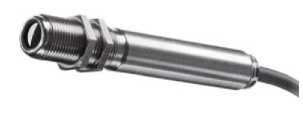

Модификация CS

LT

Диапазон измерений температуры, °C

от -40 до +1030

Пределы допускаемой абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±3,0 (в диапазоне от -40 до 0 °С включ.) ±1,5 (в диапазоне св. 0 до +100 °С включ.)

Пределы допускаемой относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +1030 °С)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,5 %^Т_изм (берут большее значение), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -50 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,100 до 1,100

Показатель визирования

1:15; 1:3

Время установления показаний (90 %), мс

25

Тип выходного сигнала:

• - аналоговый (сигналы напряжения постоянного тока), В

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - цифровой

от 0 до 5; от 0 до 10 тип K

USB

Наименование

Значение характеристики

(в зависимости от исполнения пирометра)

характеристики

Модификация CS

LT

Напряжение питания (постоянный ток), В

от 6 до 30

Номинальная потребляемая мощность, не более,

В-А

0,3

Габаритные размеры, мм:

• - датчика

• - соединительного кабеля

012x87

04,3x(1000; 3000; 8000; 15000)

Масса, г

58

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +80

95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CS оснащенные:

• 1. Выходным кабелем другой длины (1000, 3000, 8000 или 15000 мм);

• 2. Близкофокусной оптической системой с диаметром пятна измерения 0,8 мм на расстоянии

10 мм;

• 3. Интерфейсом USB;

• 4. Разъемом для быстрого подключения с кабелем длиной 50 мм для CS.

• 5. Аналоговым выходом (от 0 до 5; от 0 до 10), и/или выходом термоэлектрического преобразователя Тип К.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификации CSLaser, CSLaser

hS

LT

2ML

2МН

LThs

Диапазон измерений температуры, °C

от -30 до + 1000

от +250 до +800

от +385 до +1600

от -20 до +150

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±2,0

(в диапазоне от -30 до 0 °C включ.)

±1,0

(в диапазоне св. 0 до +100 °C включ.)

-

-

±3,0

(в диапазоне от -20 до 0 °C включ.) ±2,0

(в диапазоне св. 0 до +20 °C включ.) ±1,0

(в диапазоне св. +20 до +100 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +1000 °C включ.)

±1,0

±1,0 (в диапазоне св. +100 до +150 °C)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификации CSLaser, CSLaser

is

LT

2ML

2MH

LThs

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или

±0,5 %^Тизм (берут большее значение), где

^Тизм ^—

измеряемая температура

±0,3 °C или ±0,3 %-Т_изм (берут большее значение), где Т_изм -измеряемая температура

Спектральный интервал,

мкм

от 8 до 14

1,6

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:50

1:150

1:300

1:50

Время установления показаний (90 %), мс

150

10

150

Тип выходного сигнала:

• - аналоговый (по току), мА

• - цифровой

от 4 до 20 USB

Напряжение питания (постоянный ток), В

от 5 до 28

Номинальная потребляемая мощность, В-А

0,85

Габаритные размеры, мм:

• - датчика

• - соединительного кабеля

050x100

05,0x(3000; 8000; 15000)

Масса, г

600

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85

95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификаци й CSLaser, CSLaser hs оснащенные:

• 1. Интерфейсом USB

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,5 мм на расстоянии 150 мм для исполнения 2MH

• - 1,0 мм на расстоянии 150 мм для исполнения 2ML

• - 0,7 мм на расстоянии 200 мм для исполнения 2MH

• - 1,3 мм на расстоянии 200 мм для исполнения 2ML

• - 1,5 мм на расстоянии 450 мм для исполнений 2MH

• - 3,0 мм на расстоянии 450 мм для исполнений 2ML

• 3. Длиннофокусной оптической системой с диаметром пятна измерения:

• - 12 мм на расстоянии 3600 мм для исполнения 2МН

• - 24 мм на расстоянии 3600 мм для исполнения 2ML

• 4. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,4 мм на расстоянии 70 мм для исполнения LT/LThs

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификации CSLaser, CSLaser

hS

LT        2ML       2МН

LThs

• - 1,3 мм на расстоянии 150 мм для исполнения LT/LThs

• - 2,4 мм на расстоянии 200 мм для исполнения LT/LThs

• - 9 мм на расстоянии 450 мм для исполнения LT/LThs

5. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификации CSLaser, CSLaser hs

G5HF

CSvideo 2ML

CSvideo 2MH

Диапазон измерений температуры, °C

от +200 до +1450

от +250 до +800

от +385 до +1600

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,0

±(0,003^изм+2°С), где ^зм -

измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,5 %^Тизм (берут большее значение), где Тизм -

измеряемая температура

±(0,001•Tизм+1^oC), где ^зм -измеряемая температура

Спектральный интервал, мкм

5

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

1:150

1:300

Время установления показаний (90 %), мс

30

10

Тип выходного сигнала:

• - аналоговый (по току), мА

• - цифровой

от 4 до 20 USB

Напряжение питания (постоянный ток), В

от 5 до 28

Номинальная потребляемая мощность,

В-А

0,85

Габаритные размеры, мм:

• - датчика

• - соединительного кабеля версии с разъемом

• - соединительного кабеля для высоких температур

050x100

05,0x(3000; 8000; 15000)

050x106

05,0x(3000; 8000; 15000)

02,8x(3000; 8000; 15000)

Масса, г

600

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +85

95

от -20 до +70

95

Средний срок службы, лет

5

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификации CSLaser, CSLaser hs

G5HF

CSvideo 2ML

CSvideo 2MH

По требованию заказчика могут поставляться исполнения модификаций CSLaser, CSLaser hs оснащенные:

• 1. Интерфейсом USB

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,6 мм на расстоянии 70 мм для исполнения G5HF

• - 3,4 мм на расстоянии 150 мм для исполнения G5HF

• - 4,5 мм на расстоянии 200 мм для исполнения G5HF

• - 10,0 мм на расстоянии 450 мм для исполнения G5HF

• - близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от

0,6 до 1,7 мм для CSvideo 2ML

• - близкофокусной оптической системой от 90мм до 250мм с переменным диаметром пятна измерения от 0,3 до 0,8мм для CSvideo 2MH

• 3. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм) в версии с соединительным разъемом

Наименование

Обозначение

Количество

Пирометр серии Compact (модификация и исполнение в соответствии с заказом)

В зависимости от модификации и исполнения

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Методика поверки

МП 207-053-2018

1 экз.

Примечание: модули цифровой связи, ПО «CompactConnect», монтажные приспособления, защитные корпуса с контуром охлаждения, воздухообдувы, защитные экраны и другие аксессуары, приведенные в Руководстве по эксплуатации на пирометры конкретной

модификации и исполнения
